多规格步进电机集成安装结构设计方案

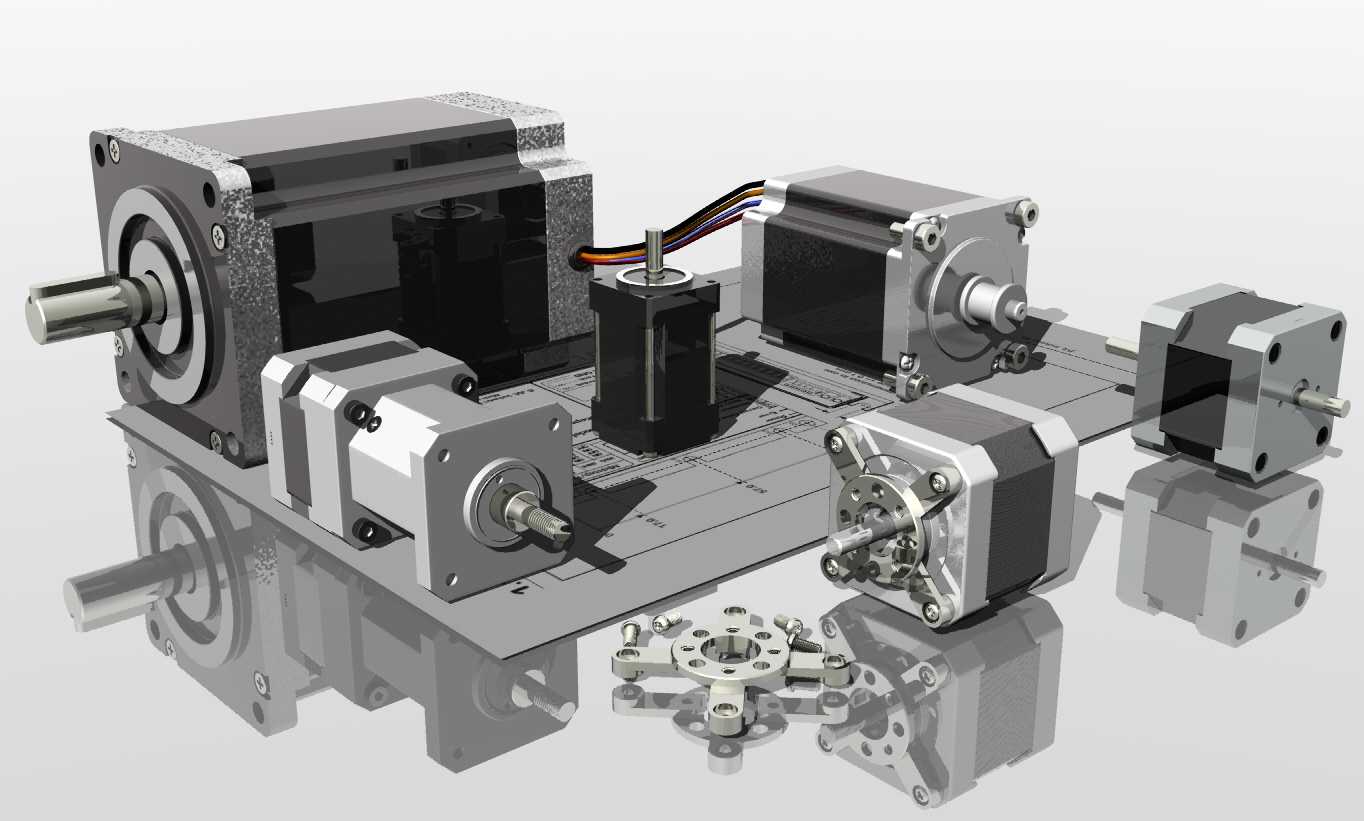

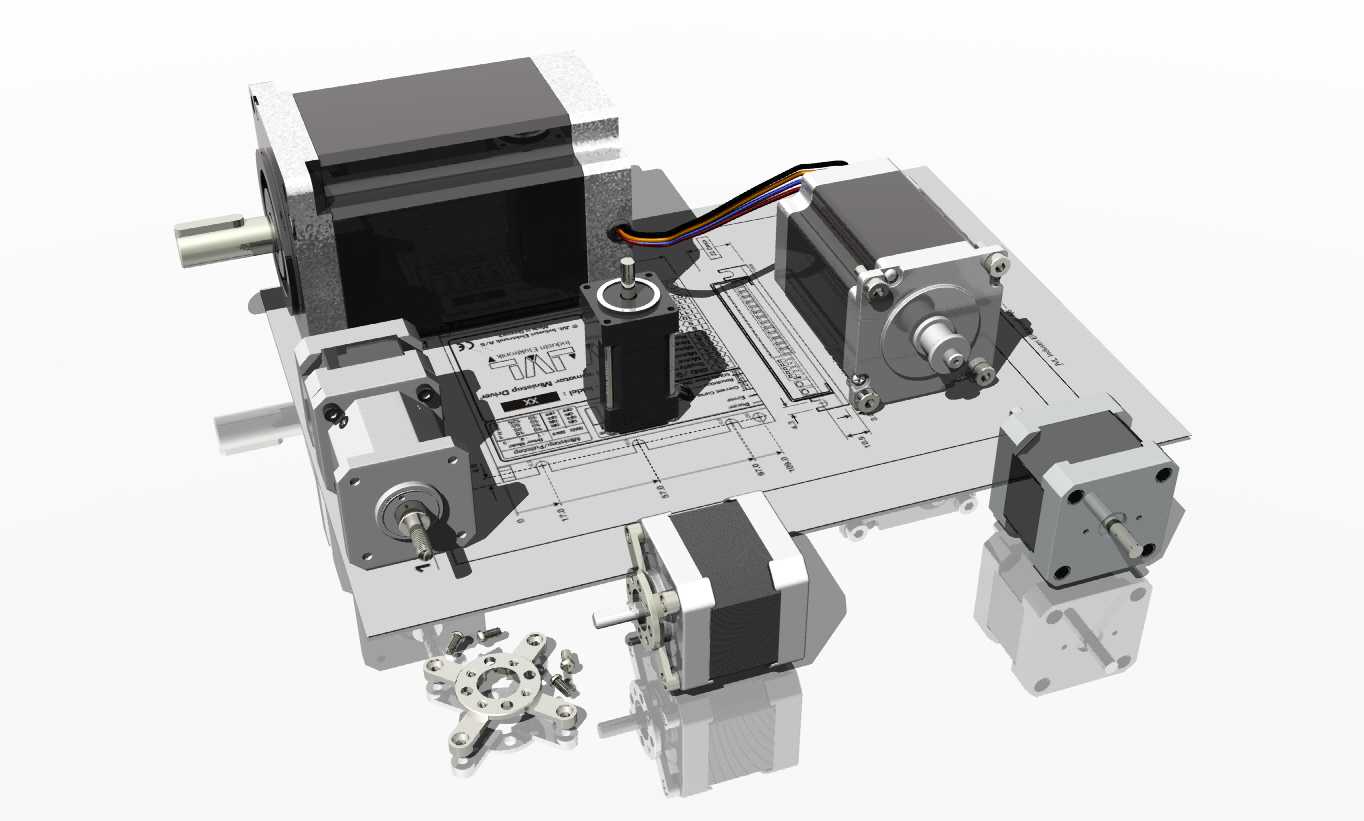

这套步进电机集成结构，主要面向小型自动化设备、桌面级数控装置、实验室非标测试平台的动力单元搭建场景，能够为设备研发阶段的动力选型、布局验证提供直观的结构参考，解决多类型步进电机混装时的安装干涉、走线杂乱、定位基准不统一的常见问题。在实际设备应用中，这类集成结构可直接作为小型多轴运动平台的动力基座，适配3D打印设备、桌面点胶机、小型雕刻机、实验室样品输送装置的动力排布需求，能够同时满足不同扭矩、不同安装尺寸步进电机的同基准装配要求，避免单台设备因电机规格不统一带来的安装板重新设计、固定孔位反复适配的问题。从功能特性来看，这套结构整合了包含NEMA17规格在内的多款步进电机安装位，同时兼容JVL系列步进电机、线性步进电机的装配需求，每一处电机安装位都预留了对应的轴伸避让空间、线缆走线槽位，配套的安装法兰、固定孔位完全对应各型号电机的标准安装尺寸，能够保证电机输出轴与后续传动组件的同轴度要求，减少装配后的传动偏磨、运行抖动问题。在设计思路上，整套结构采用统一基准的安装底板设计，将不同规格电机的安装面设置在同一加工基准面上，从设计源头降低多电机装配时的形位公差累积；底板上预留的通用安装孔位，既可以直接固定在设备型材框架上，也可以搭配转接板适配不同的设备机架结构，同时在电机周边预留了驱动器安装、线缆理线的空间，能够让动力单元的布线更加规整，减少设备运行过程中线缆被运动部件剐蹭的风险。从安装边界来看，整套集成结构的外轮廓尺寸适配桌面级小型设备的安装空间，各电机的轴伸长度、安装座高度都经过匹配校核，相邻电机之间预留了足够的散热间隙与维护操作空间，既能够保证电机长时间运行的散热需求，也方便后期对单个电机进行拆卸维护，无需拆解整套动力单元即可完成单台电机的更换调试。结构中配套的传动连接组件，也对应各电机的输出轴尺寸做了适配设计，能够直接搭配同步轮、联轴器等传动零件，快速搭建多轴协同的运动系统，大幅缩短非标设备研发阶段的动力单元设计、装配周期。
