巴哈越野钢管卡丁车三维结构设计

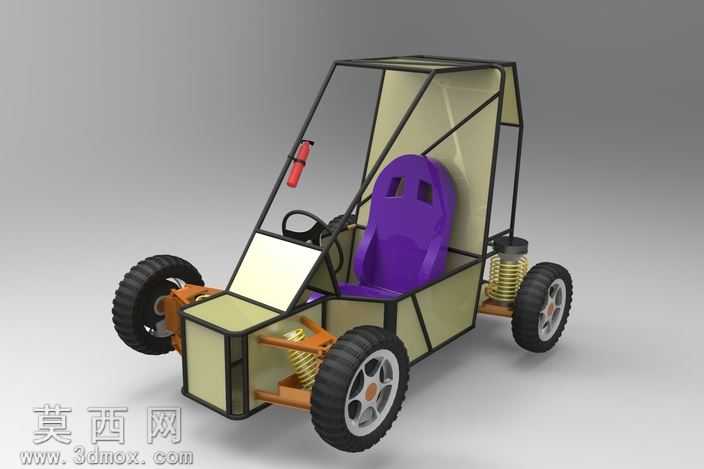

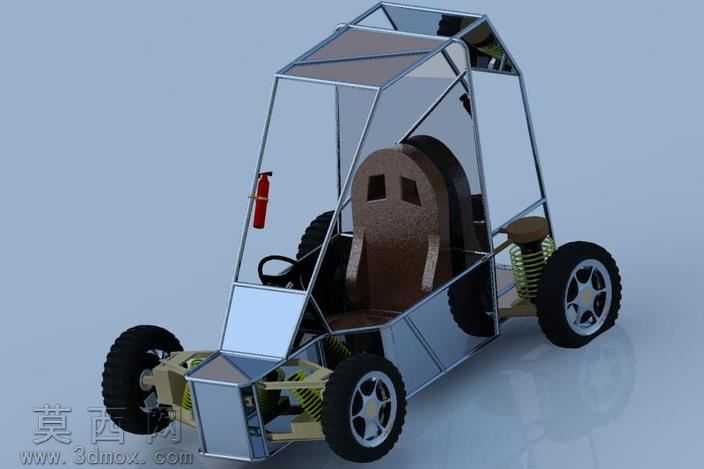

本作品为巴哈赛事取向的越野钢管卡丁车三维建模设计，整体采用管阵式车架作为核心承载结构，建模过程中先通过三维草绘搭建空间管架的基准线框，精准定位各管件的连接节点与空间角度，再通过扫掠特征生成不同管径的钢管构件，对管件衔接处做了贴合实际焊接工艺的切口处理，还原真实管架赛车的加工逻辑。车身覆盖件采用轻量化板材设计，通过曲面拉伸、修剪命令构建出前部导流板、侧部护板与后部舱体的基础形态，覆盖件与管架的连接点位预留了安装孔位，匹配实车的装配关系。行走系统部分，前后均采用双叉臂式独立悬架结构，建模时还原了螺旋弹簧与减震器的同轴布局，对减震器的阻尼筒、弹簧圈数、上下安装吊耳都做了等比例建模，转向系统包含方向盘、转向柱与转向拉杆的完整传动结构，轮胎采用越野块状花纹设计，通过纹理贴图与凹凸材质还原橡胶轮胎的粗糙质感，轮毂做了多辐式铝合金造型，赋予金属抛光材质表现金属光泽。座舱部分配置了一体式桶型赛车座椅，建模时通过曲面放样塑造出座椅两侧的包裹侧翼与头枕结构，表面赋予磨砂紫色塑料材质，还原硬质赛车座椅的质感，车架左侧固定了车载灭火器，通过卡扣结构与管架连接，还原赛事车辆的安全配置。渲染阶段采用工作室中性灰背景环境，打光采用三点布光方案，主光从侧上方投射突出车架的金属轮廓与悬架的弹簧结构，辅光补亮暗部避免阴影死黑，轮廓光勾勒车身边缘提升立体感，材质分配上区分了钢管的哑光黑金属质感、覆盖件的浅米色磨砂板材质感、座椅的硬质磨砂塑料质感、减震弹簧的亮面金属质感、轮胎的哑光橡胶质感，不同材质的粗糙度、反射率参数经过反复调试，让整体渲染效果贴近真实越野卡丁车的实物状态。设计过程中充分考虑巴哈赛车的越野使用场景，管架结构预留了足够的离地间隙，悬架行程设定较长以适应非铺装路面的颠簸，整车布局紧凑，将座椅、动力舱的位置做了重心优化，保证车辆在越野行驶时的稳定性，各部件的装配关系完全符合机械设计逻辑，可用于结构展示、赛事方案验证等场景。
