低阻进气结构NACA风管三维建模设计

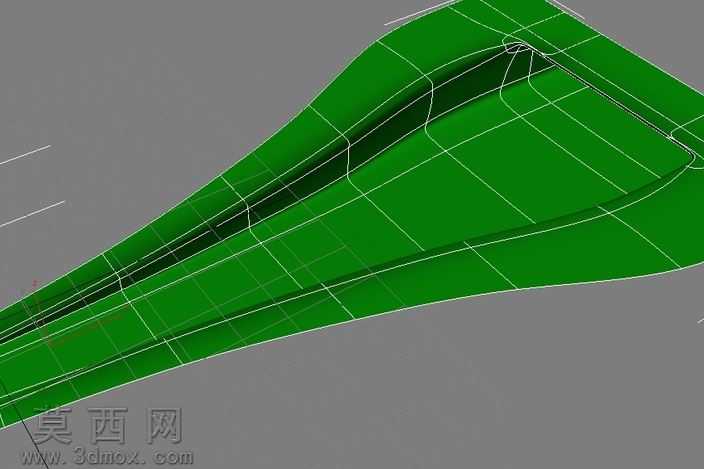

本作品为NACA风管三维建模成果，建模阶段依托多边形建模逻辑搭建基础形态，首先对照NACA进气道经典低阻轮廓线绘制截面草图，精准还原1945年NACA（美国国家航空咨询委员会，NASA前身）推出的标准进气口曲面曲率，从进气前缘到风道延伸段的过渡曲面严格遵循空气动力学低阻设计要求，避免曲面出现突兀折角破坏气流平顺性。建模过程中采用四边面拓扑布线，沿气流流动方向布置结构线，既保证曲面光滑度符合流体仿真的面质量要求，也为后续结构调整预留充足的布线余量，风道内壁与外壁的厚度参数参考赛车进气部件的实际应用标准设置，保证结构强度的同时控制整体重量。材质渲染阶段，主体风道采用高饱和度绿色哑光工程塑料材质，调整材质的粗糙度、反射率参数模拟赛车进气部件常用的玻纤增强复合材料质感，场景内搭配灰色中性背景突出模型主体结构，线框显示模式下可清晰观察到模型的布线逻辑，所有曲面均经过连续性检查，不存在破面、重叠面、非流形几何等建模问题，可直接导入流体仿真软件开展进气效率、风阻系数的模拟计算。设计思路上完全遵循NACA进气口的核心设计逻辑，即通过埋入式的风道轮廓让外部气流在不产生明显气流分离的情况下平顺导入风道内部，相比突出式进气结构可大幅降低迎风面风阻，同时保证充足的进气流量，这类结构广泛应用于赛车制动冷却、发动机进气、座舱通风等场景，建模时特意对进气口前缘的收敛角度、风道内部的扩张比做了精准还原，确保模型的气动特性与真实NACA风管一致，可直接用于相关空气动力学教学演示、赛车改装方案验证、小型飞行器进气结构设计参考等场景，模型导出格式兼容多数主流三维软件，可根据实际使用需求调整风道长度、安装接口尺寸等参数，适配不同的安装场景要求。
