全向移动麦克纳姆轮结构设计

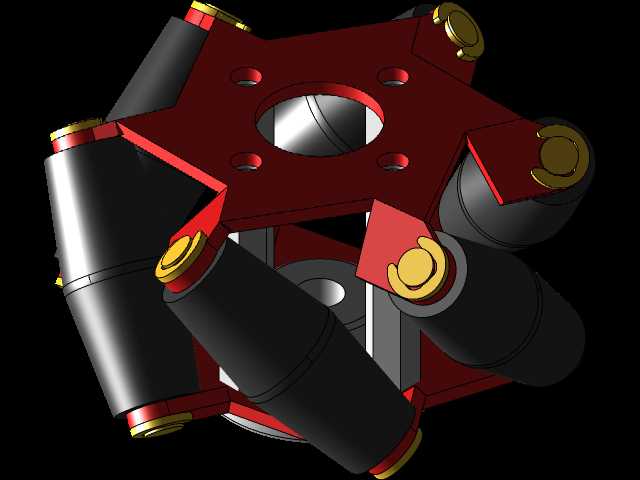

麦克纳姆轮作为全向移动设备的核心行走部件，目前广泛应用在智能仓储AGV小车、工业巡检机器人、自动化转运平台、服务型移动机器人、特种作业移动设备等场景中，能够帮助设备在狭小空间内完成横向平移、原地旋转、斜向移动等常规脚轮无法实现的运动轨迹，大幅降低移动设备的转弯半径需求，提升空间利用率与移动灵活性。这款麦克纳姆轮采用中心轮毂加周向分布式辊子的经典结构设计，中心轮毂为整体式星形支撑结构，周向均匀分布多组独立的从动辊子安装位，每个辊子的轴线与轮毂主轴线呈固定夹角排布，通过多个辊子的转速差与转向配合，将轮毂的旋转运动分解为不同方向的合力，最终实现整机的全向移动功能。设计过程中重点考量了载荷分布的均匀性，每个辊子的安装座都做了加强支撑结构，避免重载工况下安装位出现形变断裂，辊子外层采用高耐磨的接触曲面设计，既保证与地面接触时的滚动顺畅度，也能降低运行过程中的震动与噪音，同时辊子两端采用转轴定位结构，保证辊子转动时的同轴度，避免出现卡滞、偏磨的问题。中心安装法兰面设置了多组均匀分布的安装孔，能够适配常规的驱动电机输出轴连接尺寸，安装边界预留了足够的紧固件操作空间，不需要额外定制转接法兰即可完成与主流驱动模组的装配，轮毂主体做了轻量化的镂空设计，在保证整体结构强度的前提下降低轮体自身重量，减少驱动电机的负载损耗，提升移动设备的续航表现。在实际应用场景中，这款麦克纳姆轮能够适配平整的环氧地坪、硬质水泥地面、工业地板等多种常规厂区室内地面，单轮可承载稳定的额定载荷，多轮组合使用时可根据设备整体重量调整排布方式，既可以采用四轮对称排布的常规方案，也可以根据设备的外形尺寸采用六轮、八轮的重载排布方案，满足不同载荷等级的全向移动设备使用需求。设计时还充分考虑了维护便捷性，每个周向辊子都采用独立的可拆卸固定结构，单个辊子出现磨损时不需要拆解整个轮体，仅需拆卸对应位置的紧固件即可完成辊子更换，大幅降低后期的维护成本与停机维护时间，辊子的曲面轮廓经过反复校核，保证轮体滚动过程中始终有至少两个辊子与地面接触，避免移动过程中出现颠簸、打滑的问题，保障设备运行的平稳性，对于搭载精密仪器的移动检测设备、需要精准对位的自动化转运设备而言，这种平稳的运动特性能有效避免设备上的精密部件因震动出现损坏或对位偏差。
