弯脚碳膜1千欧电阻器三维结构设计

项目分类:3D模型 发布时间:2021-06-02 ID:191206
  • 弯脚碳膜1千欧电阻器三维结构设计
  • 弯脚碳膜1千欧电阻器三维结构设计
  • 弯脚碳膜1千欧电阻器三维结构设计
  • 弯脚碳膜1千欧电阻器三维结构设计
  • 弯脚碳膜1千欧电阻器三维结构设计

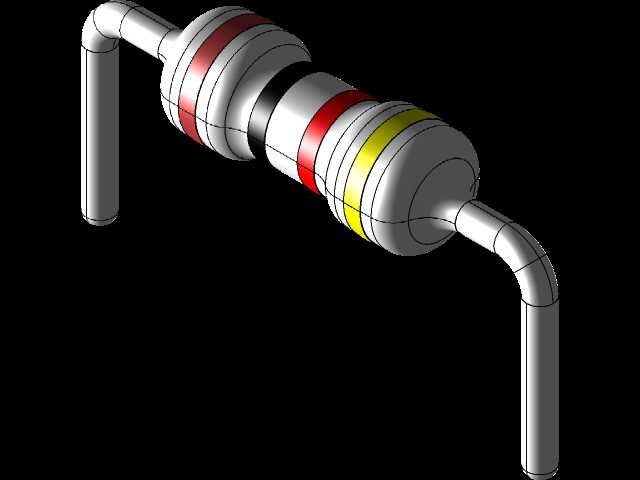

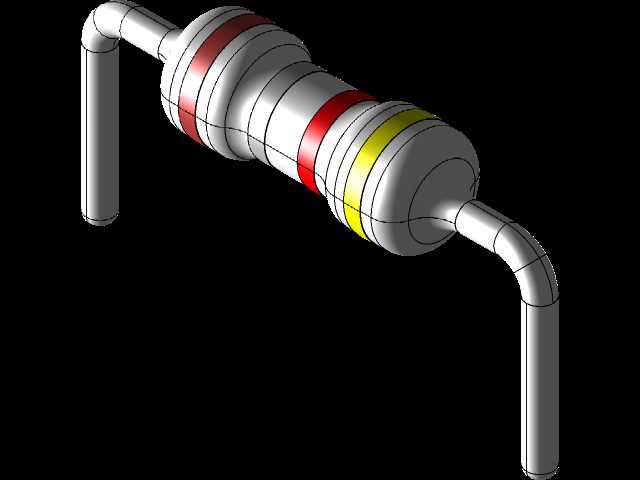

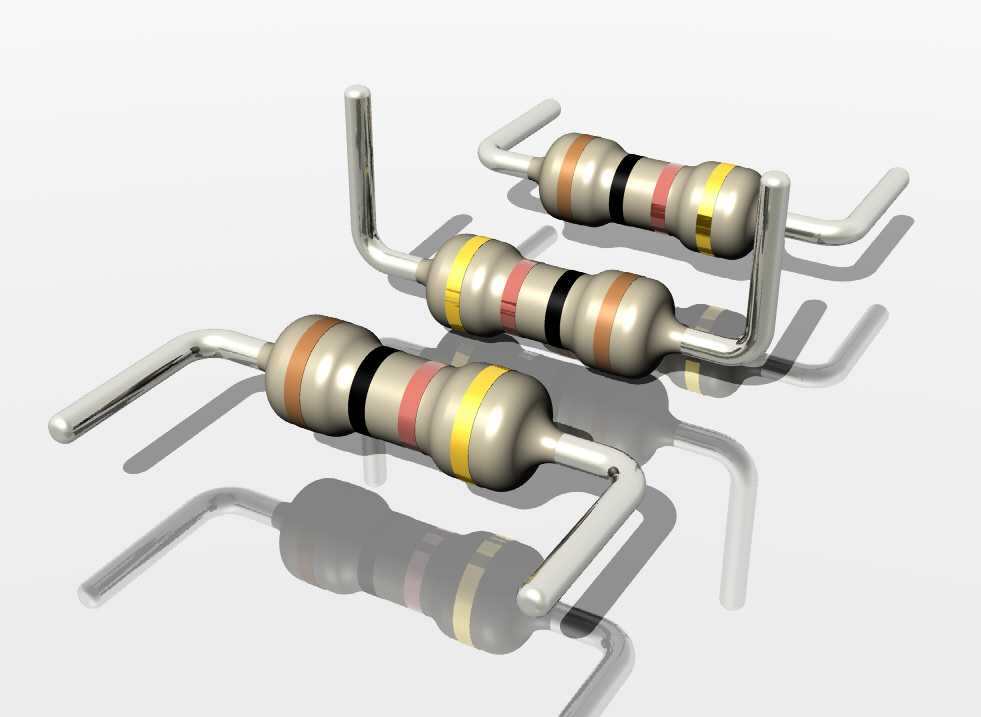

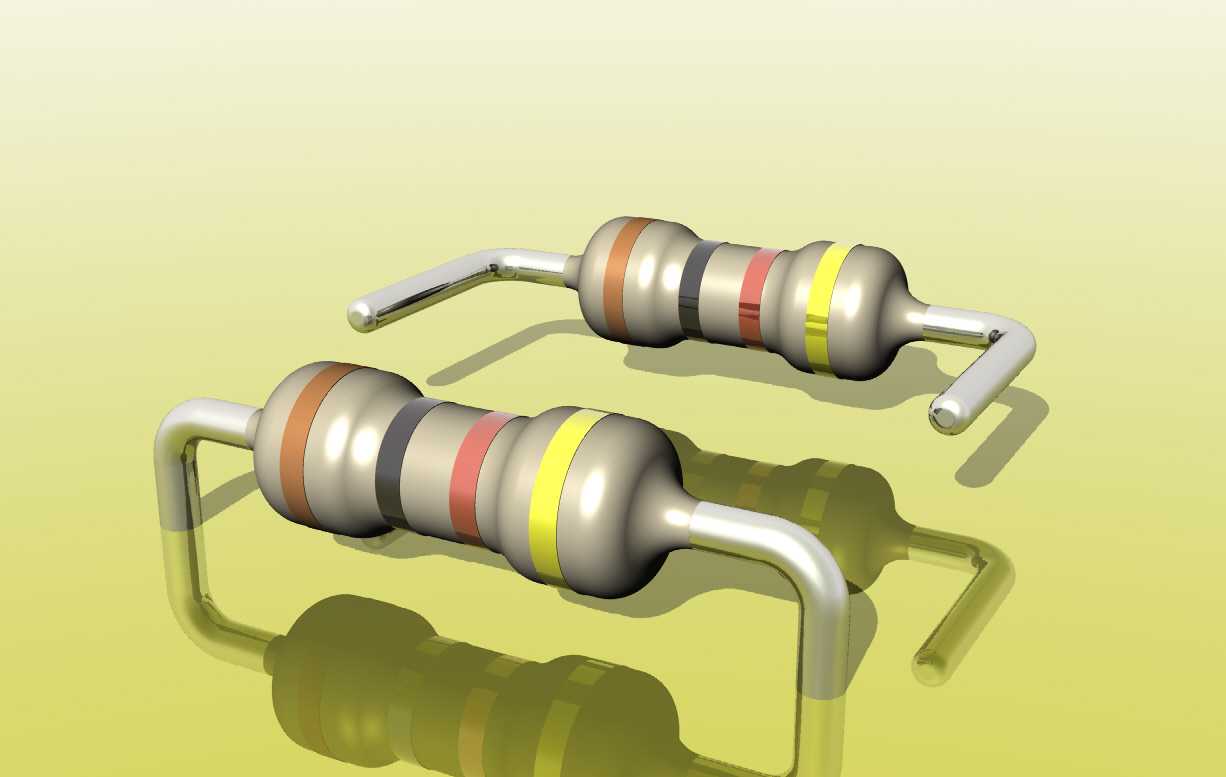

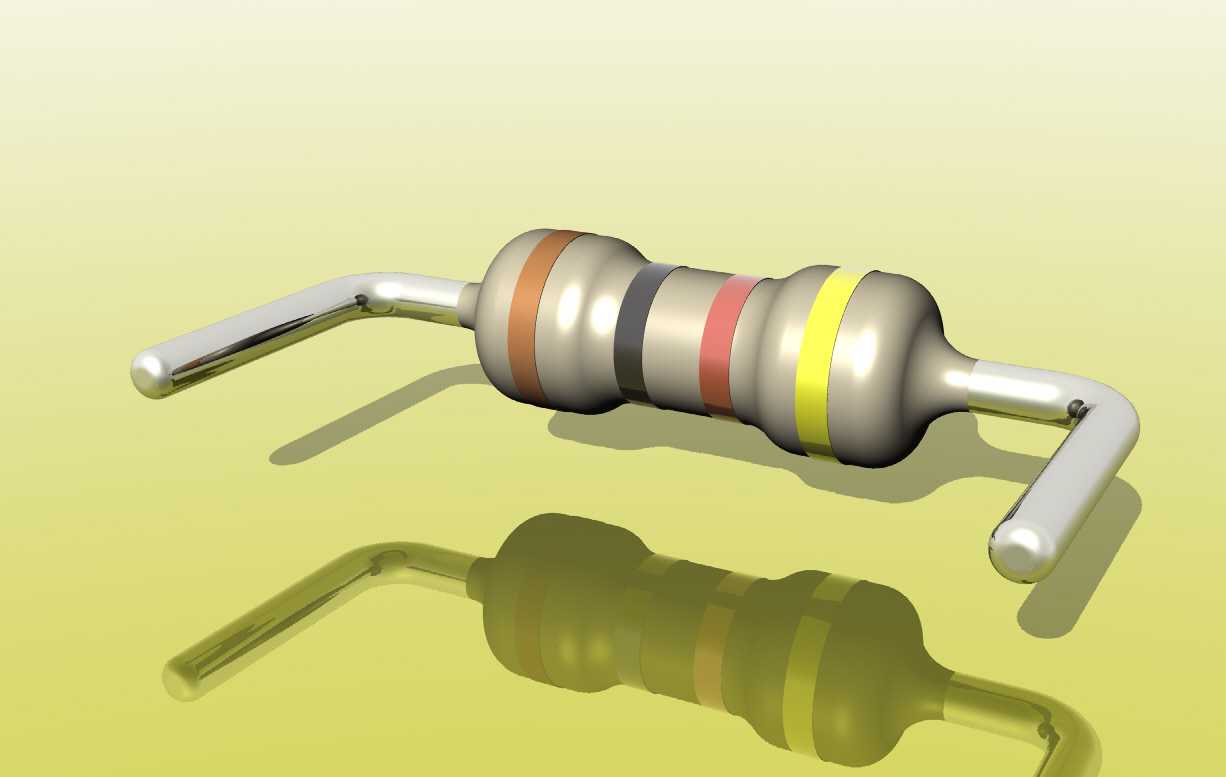

本次呈现的弯脚型1千欧电阻器,是电子电路领域应用极为广泛的被动基础元件,日常在消费电子主板、工业控制电路板、小型家电控制模块、教学实验电路套件中都能见到它的身影,核心作用是在电路中承担限流、分压、负载匹配、信号衰减的功能,是保障电路稳定运行、调控电流电压参数不可或缺的基础部件。从设计思路来看,这款电阻采用轴向引线弯脚成型结构,区别于常规直插直脚电阻,预先将引脚弯折成90度直角形态,能够完美适配贴板安装的布局需求,大幅降低元件在PCB板上的占用高度,适配薄型化、紧凑化的电子设备内部装配空间,同时预成型的弯脚可以减少生产线上人工弯折引脚的工序,提升SMT或波峰焊环节的装配效率,也能避免手工弯折引脚时受力不当导致电阻本体瓷棒开裂、引线断裂的问题。产品本体采用经典的色环标识设计,通过四道不同颜色的环带清晰标注阻值与误差参数,即便在密集排布的电路板上,维修人员也能快速识别元件参数,无需借助额外测量工具即可完成故障排查与元件替换。从外形尺寸与安装边界来看,电阻本体为圆柱型瓷芯结构,外部包裹阻燃绝缘涂覆层,两端金属帽与弯折引线牢固连接,引脚间距严格匹配常规通用PCB板的孔位设计标准,弯折后的引脚水平段长度适配常规焊盘尺寸,安装后本体与PCB板面保持合理安全间隙,既可以避免焊接时高温传递损伤电阻本体,也能预留足够的涂覆三防漆的空间,防止长期使用后积尘、受潮引发的性能漂移。在功能特性上,这款1千欧电阻具备稳定的阻值精度,能够在常规工作温度区间内保持阻值波动在允许误差范围内,引线采用可焊性优异的镀锡材质,焊接时上锡速度快、焊点牢固可靠,本体的绝缘涂覆层具备良好的耐温、耐潮湿、耐溶剂腐蚀特性,可以适应不同工况下的电路使用环境,无论是常温下的民用消费电子产品,还是工况稍复杂的工业控制板卡,都能长期稳定发挥作用。在电路设计阶段,这类预弯脚电阻的三维模型可以帮助工程师精准完成PCB板的布局布线,提前预判元件之间的装配干涉问题,核算整机内部的堆叠空间,避免生产阶段才发现元件高度超标、引脚与周边元件碰撞的问题,有效缩短产品从设计到量产的研发周期,减少打样阶段的物料浪费与设计返工。
