5英尺×10英尺轻型实用平板拖车设计

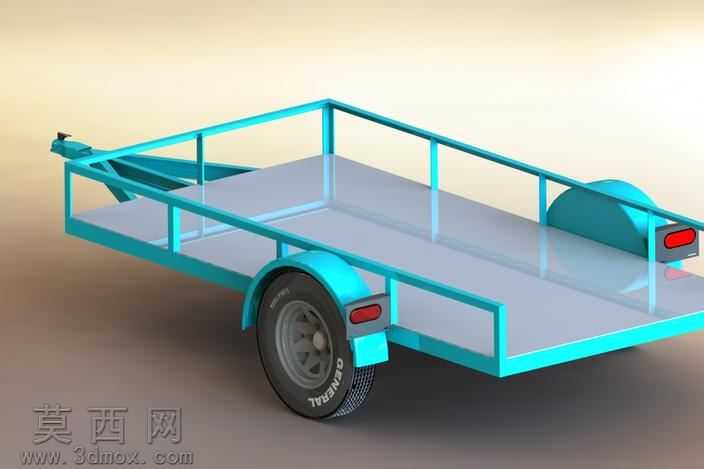

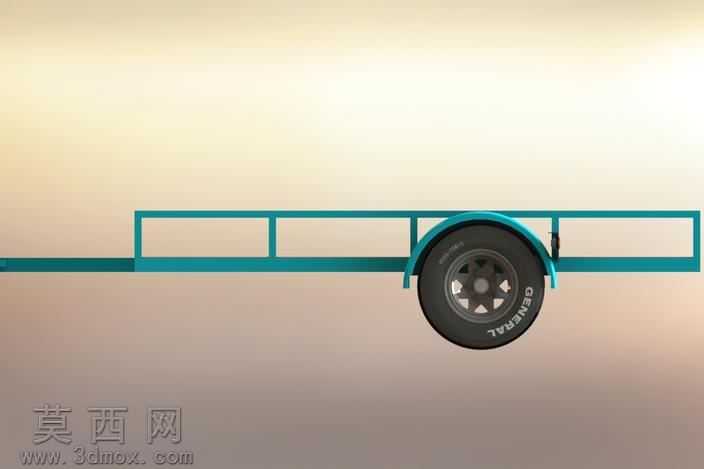

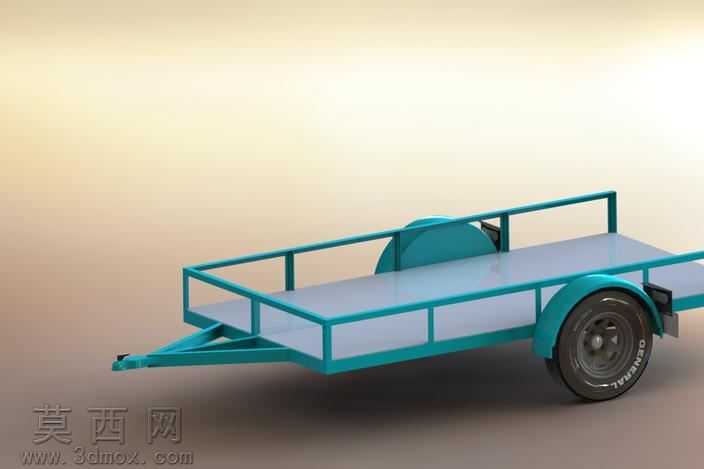

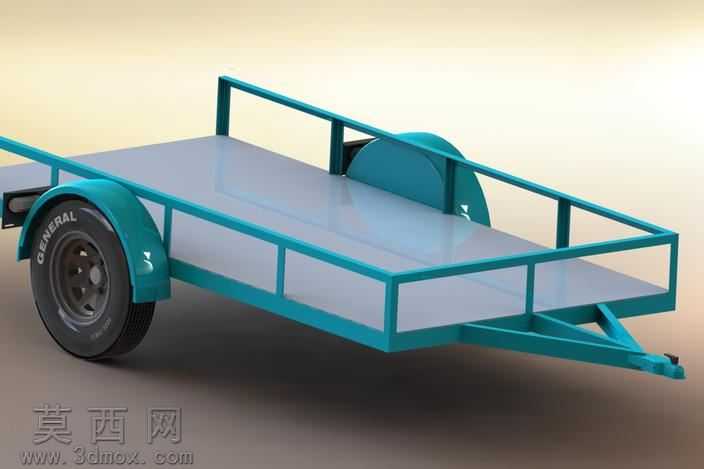

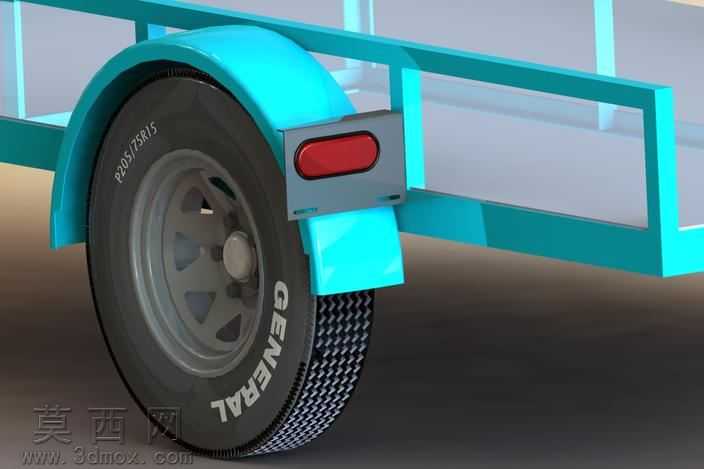

本作品为轻型实用平板拖车的三维建模设计，整体尺寸设定为5英尺×10英尺，适配小型乘用车牵引使用，可满足短途小件货物转运、小型设备转场等日常运输需求。建模过程中首先完成整体框架的参数化搭建，采用矩形钢管作为主承载梁结构，通过三维软件的焊接约束模拟实际车架的焊接连接关系，确保车架受力结构符合实际承载逻辑，主纵梁沿拖车长度方向贯通布置，横梁等距排布支撑平板台面，前端设置三角型牵引架结构，预留牵引连接装置的安装位，可适配标准拖车球头连接结构。车架两侧设置简易栏板结构，采用同规格矩形钢管弯折成型，栏板高度设定为200mm，可防止运输过程中货物滑落，同时不会增加过多整车自重。行走机构部分，采用单轴双轮布局，轮轴安装位置经过重心测算，确保牵引状态下 hitch 载荷处于合理区间，避免牵引车尾部下沉或行驶甩尾问题，轮胎模型还原了民用小型拖车常用的通用轮胎花纹与轮毂结构，挡泥板采用圆弧曲面建模，贴合轮胎外轮廓，可有效阻挡行驶中带起的泥水。台面采用花纹平板结构建模，赋予防滑金属材质，提升货物放置的摩擦力。渲染阶段采用工作室柔光环境，车架主体赋予青绿色金属漆材质，模拟实际拖车的喷涂防锈漆效果，金属部件区分哑光钢材与橡胶轮胎的材质质感，轮胎橡胶设置适当的粗糙度与哑光反射，金属漆面添加细微的清漆层反射效果，台面平板赋予浅灰色防滑金属材质，整体渲染效果真实还原产品的实际外观。设计过程中充分考虑小型拖车的实用性，结构简洁易加工，没有冗余的复杂结构，所有零部件均采用常规型材与标准件，降低实际制作的成本与加工难度，同时预留了可选装的附件安装位，用户可根据使用需求加装侧栏、绑货挂钩、尾灯等配件，兼顾实用性与拓展性。整体结构经过干涉检查，所有转动部件与固定部件之间预留合理间隙，牵引架转向角度满足常规转弯需求，不会出现结构干涉问题。
