二冲程发动机连杆结构三维设计

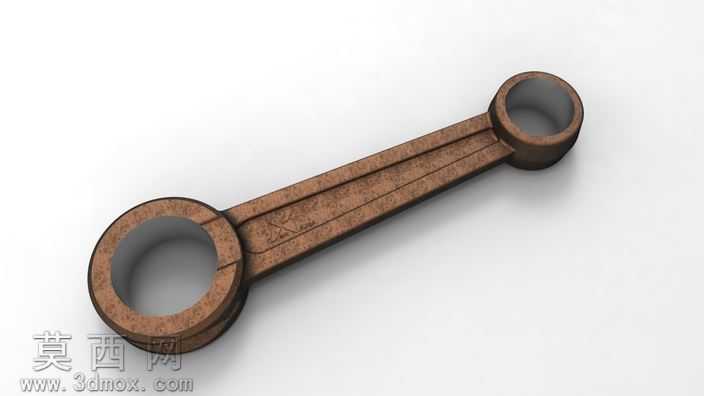

本作品为二冲程发动机配套连杆的三维数字化设计成果，建模阶段严格遵循内燃机连杆的工程设计规范，先通过草绘绘制连杆大小头的基准轮廓，确定大小头孔的中心距、孔径参数，再以扫掠命令生成杆身的工字型截面主体，该截面设计可在保证结构强度的前提下有效降低零件自重，适配二冲程发动机高转速工况下的往复运动需求。建模过程中对连杆大小头的过渡圆角、杆身与端头的衔接曲面做了精细化处理，避免应力集中缺陷，同时还原了连杆大头的剖分定位结构、小头的衬套安装位细节，完整复现零件的装配特征。材质渲染阶段采用做旧金属材质，模拟铸铁连杆长期使用后的氧化层质感，通过调整材质的粗糙度、凹凸贴图参数，还原金属表面的细微磨损纹理与铸造肌理，搭配柔和的影棚光照环境，突出零件的结构轮廓与材质质感，渲染效果可直接用于产品展示、教学演示场景。设计过程中充分考量连杆的受力特性，杆身截面从大头到小头采用渐变过渡设计，匹配往复运动过程中的载荷分布规律，大小头的孔位精度、同轴度参数均参照内燃机零部件行业标准设定，模型结构完整无破面，可直接用于后续的运动仿真、有限元受力分析，也可作为二冲程发动机装配设计的配套零件使用，为发动机整机的数字化设计提供精准的零部件支撑。
