集成电加热功能的燃气过滤聚结撬装设备

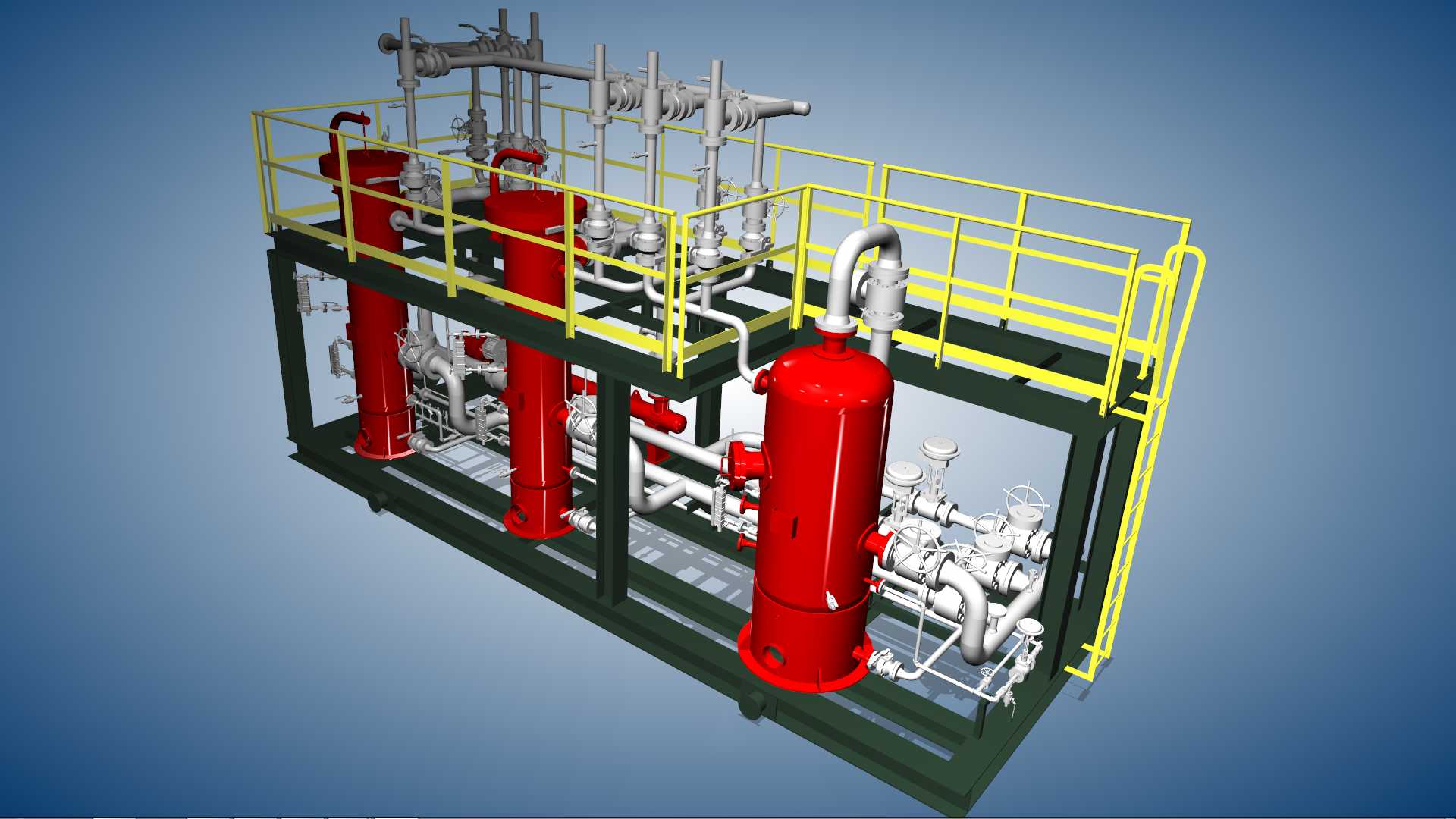

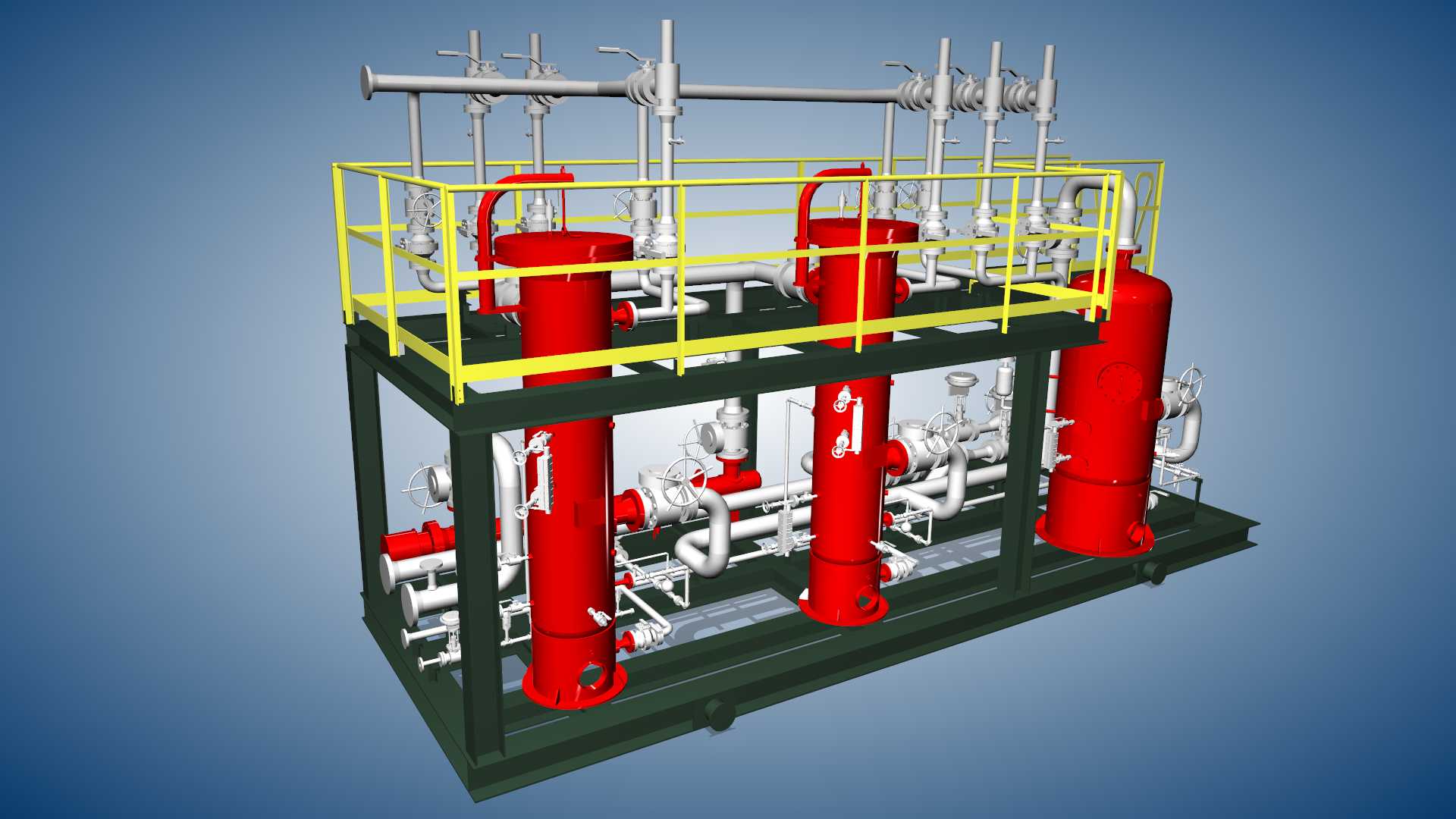

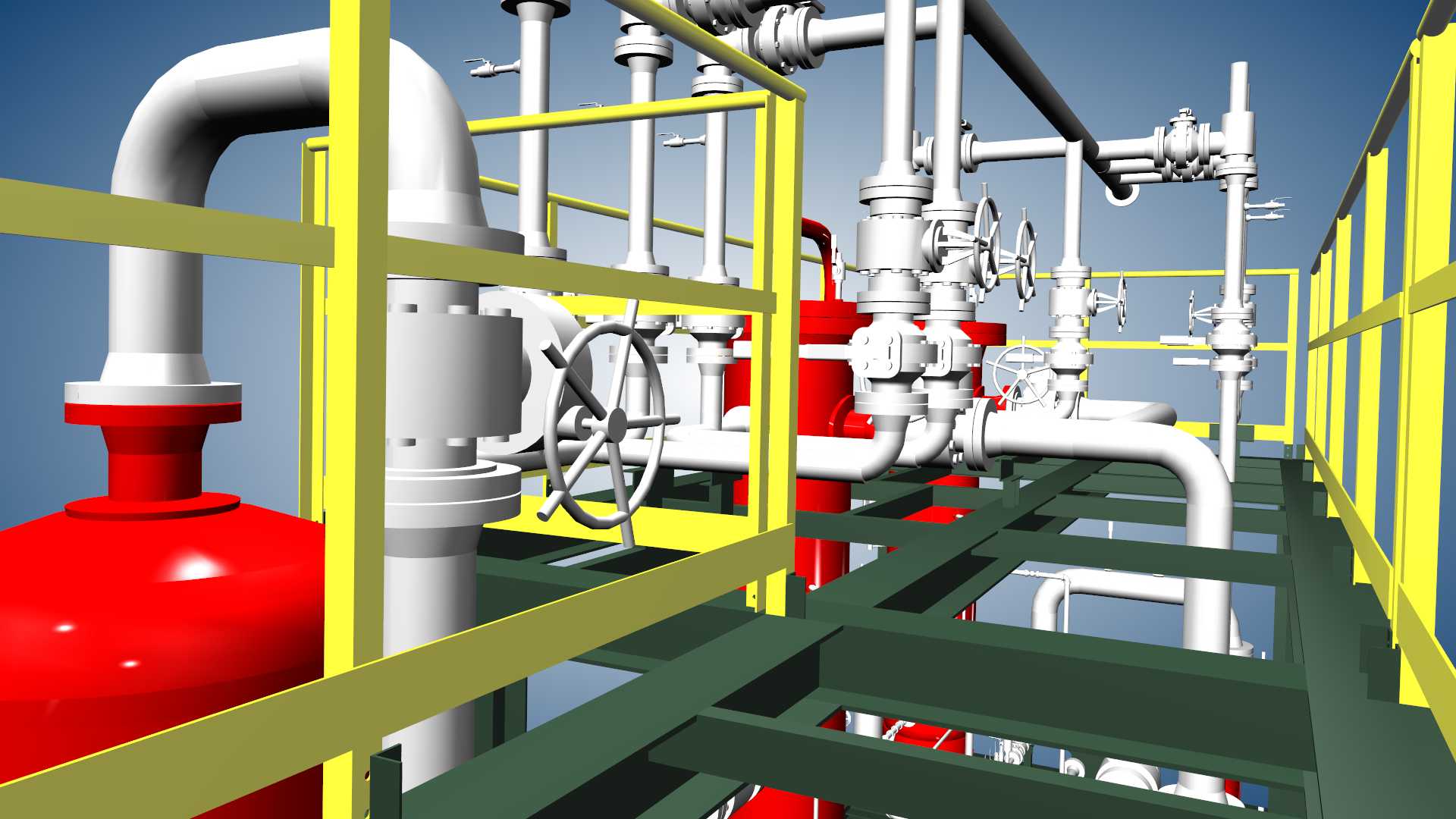

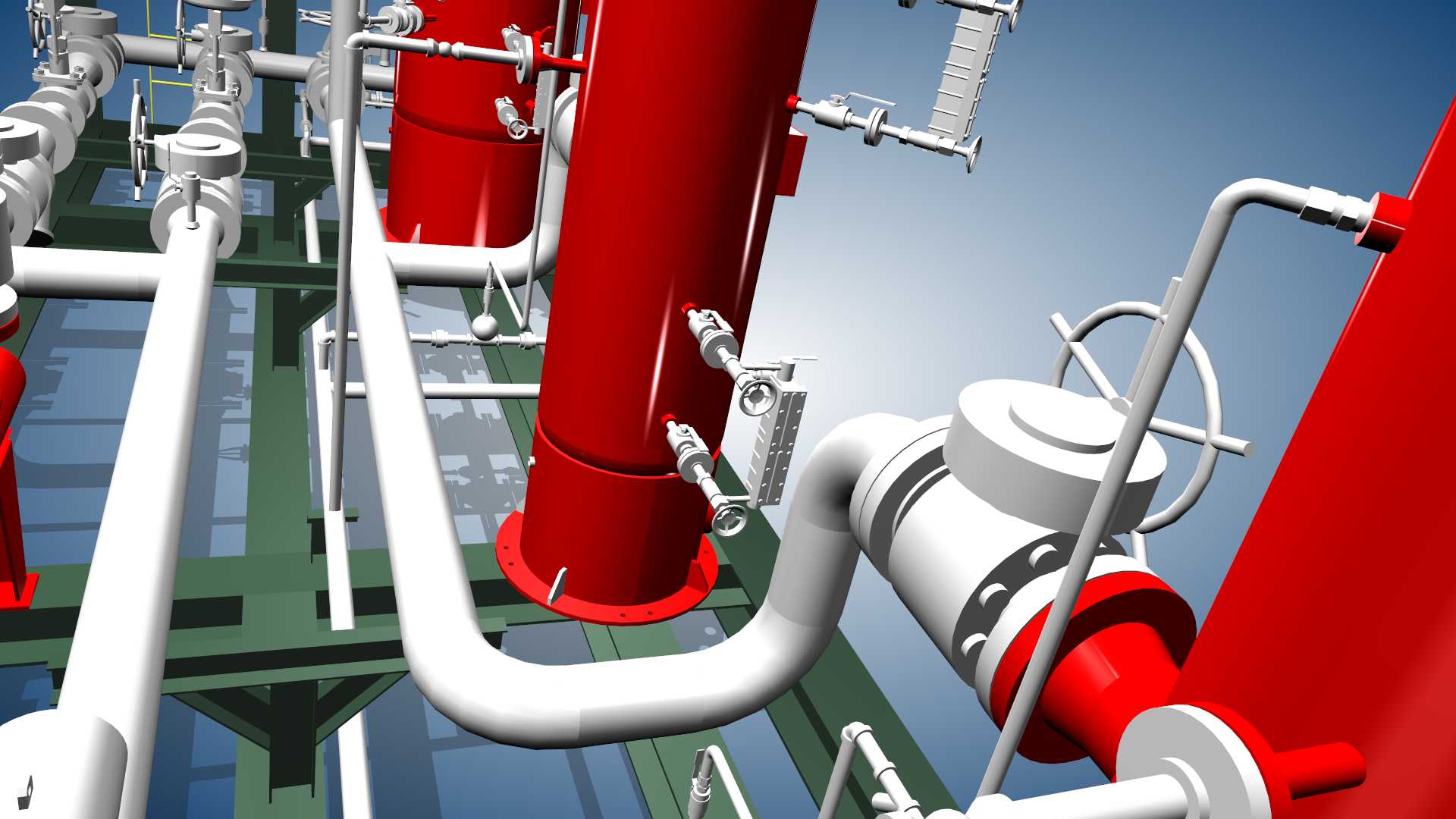

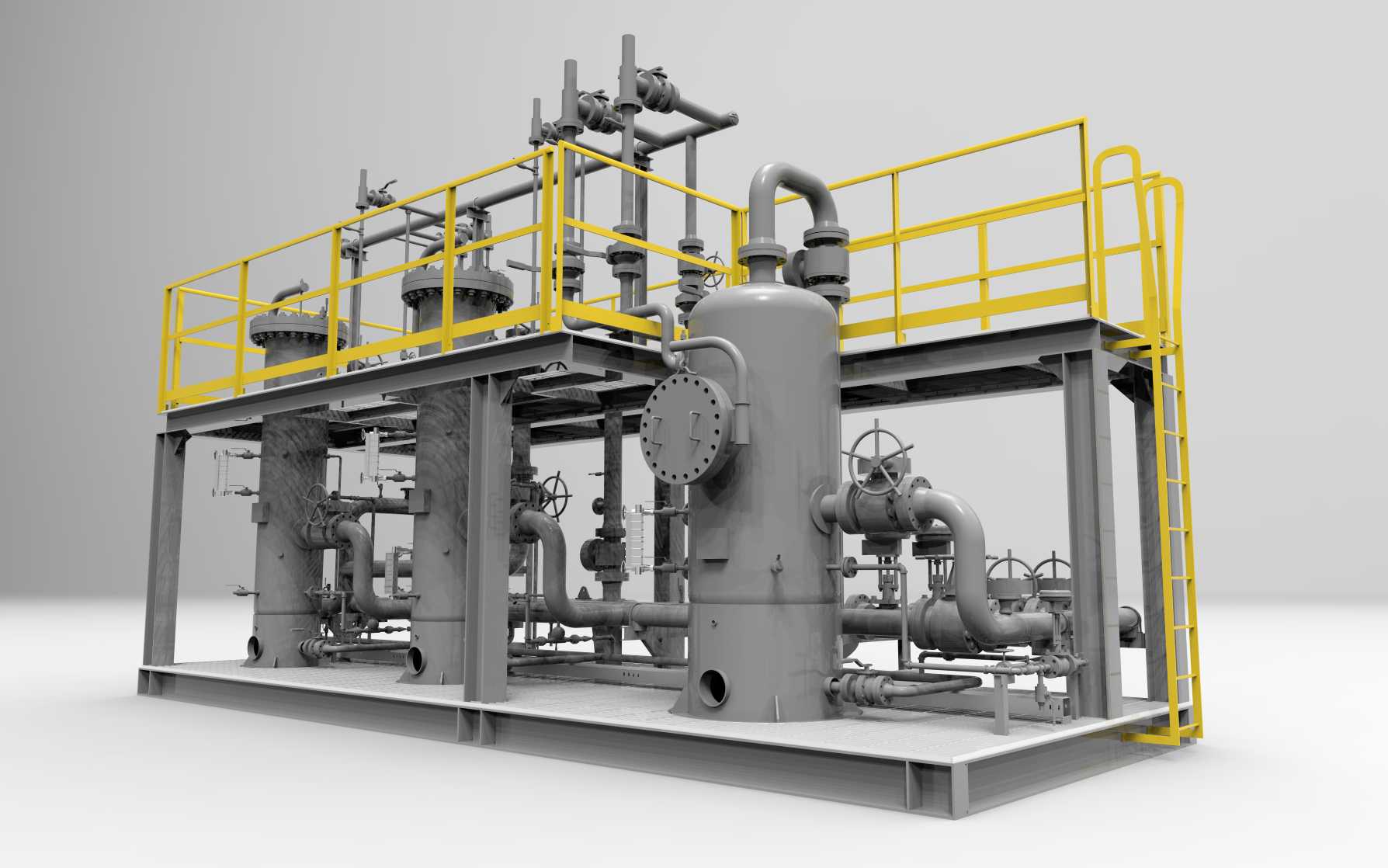

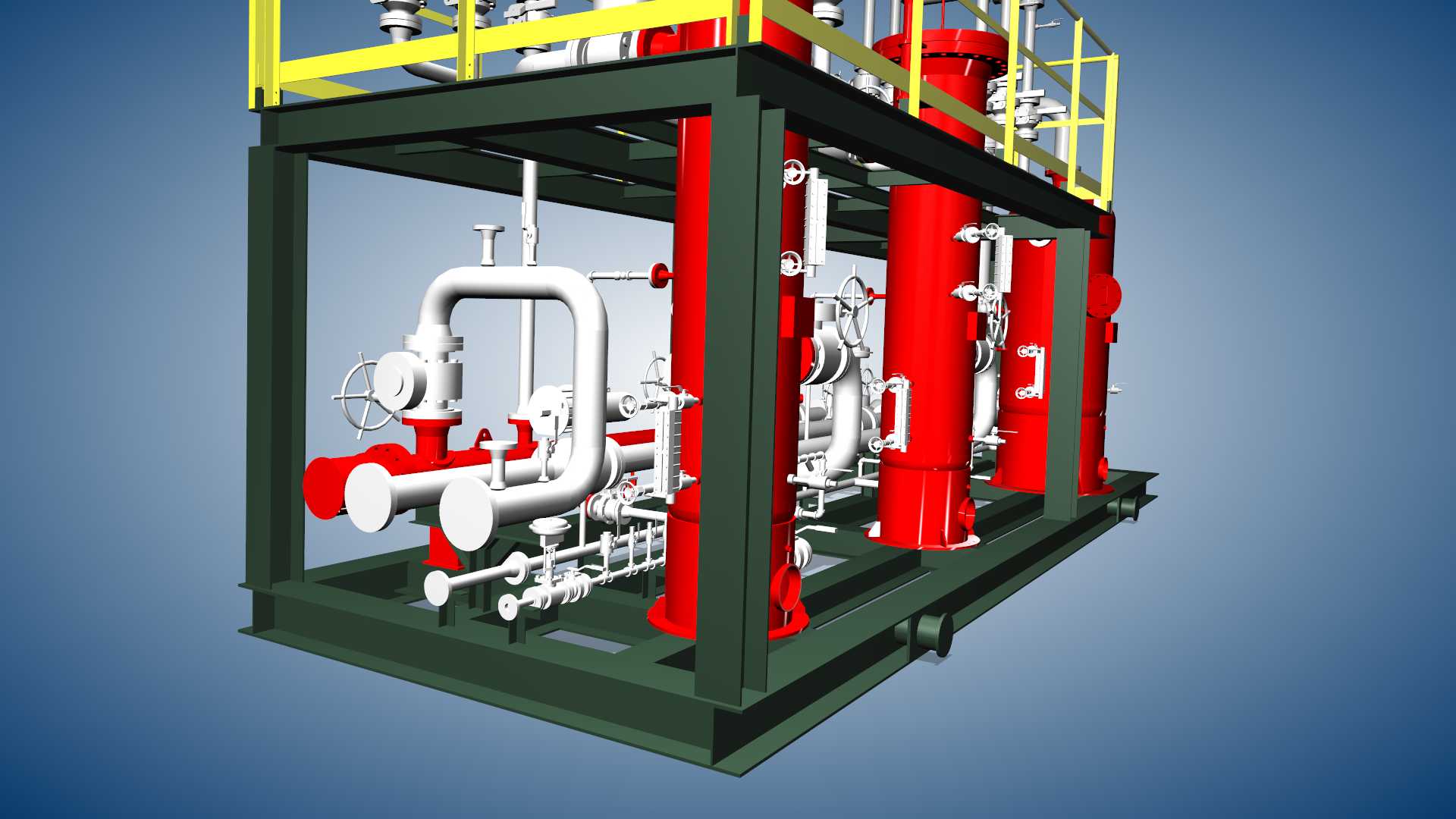

该设备主要应用于长输燃气场站、城市燃气门站、工业燃气供气终端等场景，承担燃气输送环节的介质净化与工况调节功能，可有效脱除燃气中携带的液态烃、游离水、固体杂质颗粒，同时通过集成的电加热组件避免燃气节流降压过程中出现温降结霜、水合物冰堵问题，保障下游输配管网、燃烧设备、调压计量装置的稳定运行。整套设备采用撬装集成式设计思路，将过滤聚结罐体、电加热组件、工艺管线、操作平台、阀门仪表、检修爬梯等所有功能部件整合在同一公共底座上，无需现场分散拼装，大幅缩短现场施工安装周期，降低现场安装的管线对接误差与施工成本。设备核心功能分为两大模块，过滤聚结模块采用多级聚结分离结构，燃气进入罐体后先经初级整流段均匀布气，再通过聚结滤芯层将微小液滴、固体杂质拦截捕集，聚结长大的液滴在重力作用下沉降至罐体底部排污段，净化后的燃气经出口管线流出；电加热模块采用防爆型电加热元件，贴合工艺管线与罐体关键段布置，可根据燃气实时温度自动调节加热功率，在环境低温或燃气节流工况下维持介质温度高于水合物生成温度，避免冰堵造成的供气中断。设备设计过程中充分考虑现场操作与检修需求，上层操作平台采用防滑格栅板铺设，四周设置符合安全规范高度的黄色安全防护护栏，侧面配置斜向爬梯方便操作人员上下平台操作阀门、查看仪表；罐体侧面预留大尺寸检修人孔，无需拆解主工艺管线即可完成内部滤芯更换、罐体内部清污作业；所有阀门手轮均布置在平台操作可达范围内，避免操作人员探身作业带来的安全风险。设备整体安装边界规整，公共底座采用型钢焊接成型，底座预留标准地脚螺栓安装孔，现场仅需完成进出口管线对接、排污管线连接、供电线路接驳即可投入使用；整体布局紧凑，在满足操作检修空间的前提下尽可能压缩占地面积，适合场站用地紧张的改扩建项目使用；管线走向遵循流体阻力最小原则布置，减少不必要的弯头与变径，降低燃气输送过程中的压损，提升整套输配系统的运行效率。
