立式紫外线净水处理设备结构设计

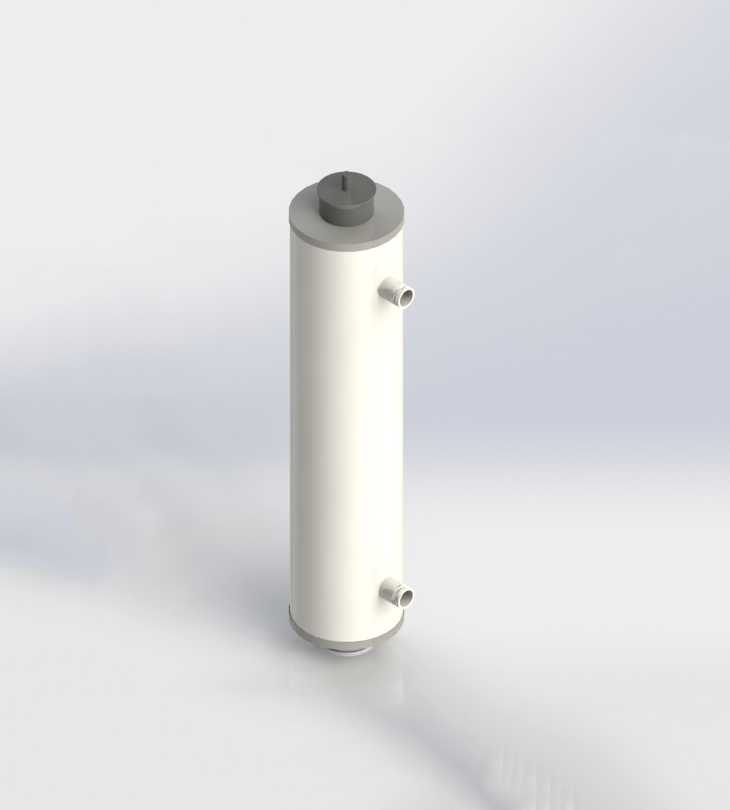

这款立式紫外线净水设备主要面向民用饮用水终端净化、小型商用直饮水系统、实验室纯水预处理等场景，可串联在家庭入户水管、商用开水器进水端、小型净水机组的处理工段中，通过紫外线辐照破坏水中细菌、病毒的核酸结构，实现无化学添加的杀菌净化效果，同时不会改变水体的口感与理化性质，避免了传统氯消毒带来的余氯残留问题。设备整体采用立式圆柱筒体结构，主体外壳选用食品级304不锈钢材质，表面做哑光拉丝处理，既可以耐受长期水流冲刷的腐蚀，也能避免紫外线向外泄漏对周边人员造成辐照伤害，筒体上下端采用旋压密封端盖结构，顶部端盖集成了紫外线灯管的固定座与电气接线腔，接线腔做了IP65级防水密封处理，可适应厨卫、设备间等潮湿安装环境，避免进水短路风险。筒体侧面设置了两个错位布置的外螺纹进水、出水接口，进水口位于筒体上部，出水口位于筒体下部，水流进入筒体后会沿着筒壁形成旋流状态，延长水流在紫外线辐照区域的停留时间，保证杀菌效果充分覆盖所有过水断面，避免出现短流导致的杀菌盲区。设计过程中充分考虑了安装与维护的便捷性，筒体底部设置了带防滑胶垫的支撑底座，既可以直接放置在台面、设备机架平面上使用，也可以通过配套的固定卡箍将筒体壁挂安装在墙面，安装时仅需预留筒体直径1.2倍的操作空间，即可完成后期灯管更换、筒体清洁等维护操作，无需拆卸周边连接管路。设备内部的紫外线灯管采用同轴居中布置方式，灯管外部套有高透石英玻璃套管，既可以隔绝灯管与水体的直接接触，避免灯管遇水炸裂，也能最大程度降低紫外线的透射损耗，石英套管与端盖的连接处采用食品级硅胶密封圈做静密封，长期使用不会出现渗漏问题。筒体的有效过水容积经过精准核算，匹配对应功率的紫外线灯管，可满足额定流量下的杀菌剂量要求，进出水接口采用标准4分外螺纹规格，可与市面上绝大多数家用、商用净水管路配件直接适配，无需额外定制转接头，降低了现场安装的适配成本。整体结构没有多余的外露凸起部件，外壳光滑无清洁死角，日常维护仅需擦拭外部表面、定期更换内部紫外线灯管即可，操作门槛极低，适合非专业人员完成日常运维工作。
