三片式可加工iPhone手机外壳结构设计

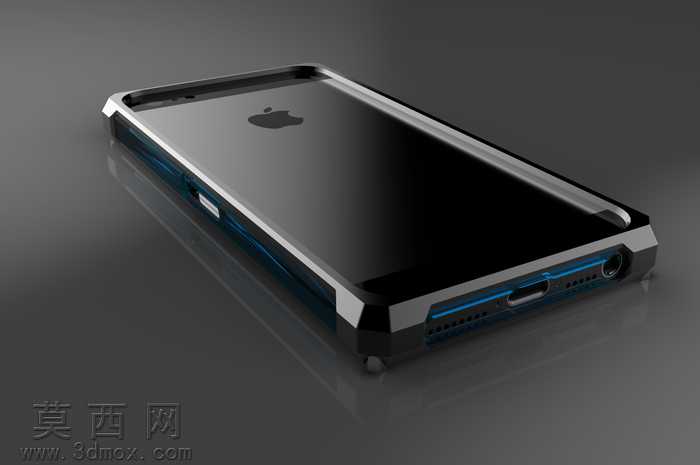

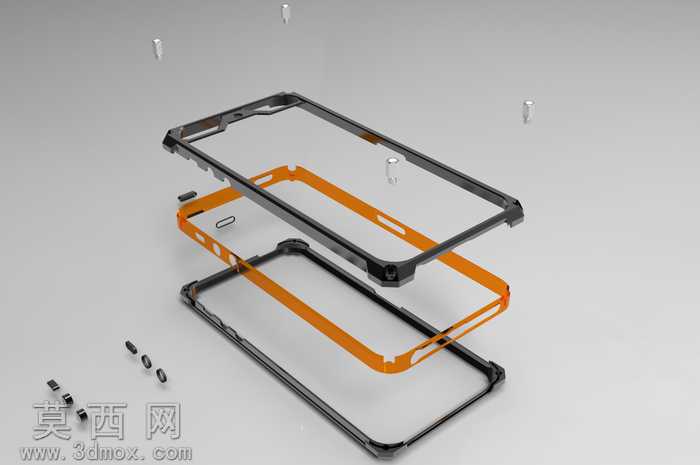

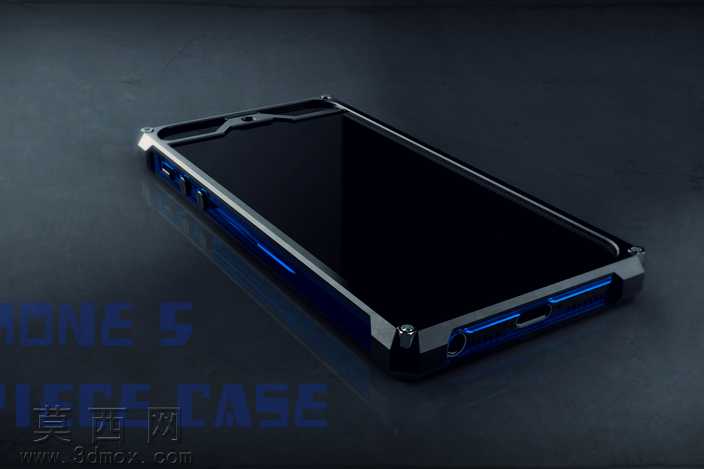

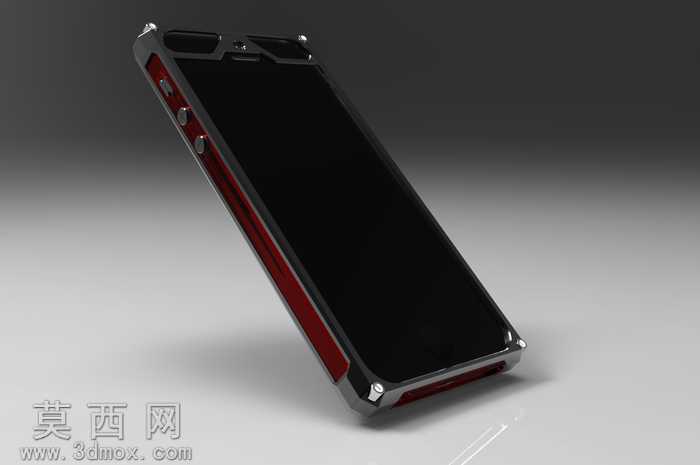

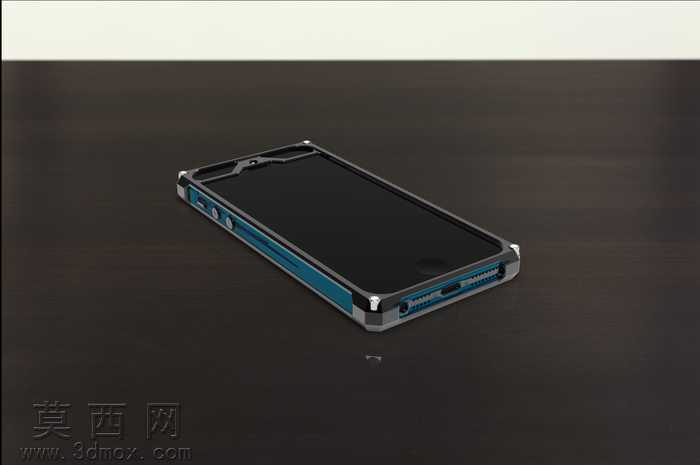

本作品为适配iPhone5的三片式可加工手机外壳三维设计，整体围绕可落地加工的实用化思路展开建模，在SolidWorks环境中完成全参数化结构搭建，所有特征均预留合理加工公差，可直接对接数控加工工序完成实物打样。建模阶段首先完成整体外轮廓的基准搭建，严格匹配iPhone5的机身弧度、边角R角尺寸，确保外壳与原机机身的贴合精度，避免出现装配错位、松动的问题。结构上拆分出三大核心部件：第一部分为阳极氧化加工的上下铝制片，建模时针对铝件的加工特性做了工艺优化，所有棱边做0.2mm的倒角处理，避免阳极氧化过程中出现边角积色、毛刺残留的问题，铝件表面预留均匀的0.1mm氧化层厚度余量，确保氧化处理后整体尺寸仍符合装配要求；第二部分为中框的塑料模压镶件，建模时精准对应iPhone5的睡眠按键、音量按键、林格按键的开孔位置，按键孔位做斜度导向设计，既保证按键按压的顺畅行程，又能避免按键卡滞，镶件与铝件的衔接位置做错位止口结构，装配后可实现无缝拼接，不会出现外露缝隙；第三部分为一体模压的橡胶片，建模时将橡胶片的压缩量控制在合理区间，装配后可填充铝件与机身之间的空隙，起到缓冲防刮、减震防摔的作用。装配结构上设计了4颗螺丝的固定点位，将上下铝件与中框镶件锁紧为整体，螺丝孔位做沉头设计，装配后螺丝头完全沉入铝件表面，不会出现凸起硌手的问题，同时通过金属螺丝与阳极氧化铝件的银色质感对比，提升外壳的视觉层次感。渲染阶段针对不同部件赋予对应材质：铝件部分采用哑光阳极氧化黑材质，调整金属粗糙度参数模拟真实喷砂氧化的细腻磨砂质感，边缘位置做轻微的高光反射效果，还原金属加工的精致感；橡胶片部分采用哑光软胶材质，调低反射率、增加漫反射参数，模拟橡胶的亲肤触感；塑料镶件部分采用半哑光硬质塑料材质，与铝件形成质感区分；螺丝部分采用亮面金属银材质，通过明暗对比突出装配结构的细节。整体设计完全围绕可加工、易装配的核心目标，所有结构均避开了难加工的倒扣、薄边特征，既保证了外壳对原机的防护性能，又兼顾了外观的精致质感，同时预留的装配公差可兼容不同批次加工件的尺寸误差，降低实物生产的装配难度。
