双轴光伏太阳能跟踪支撑装置

该装置主要应用于分布式光伏电站、户用光伏发电系统、离网型光伏供电站点、光伏农业大棚配套发电单元等场景，核心用途是通过调整光伏电池板的朝向与倾角，让电池板始终保持与太阳入射光线垂直的受光姿态，最大化提升单位面积光伏组件的光能接收效率，相较固定倾角的光伏支架，可显著提升光伏发电系统的整体发电量，降低光伏项目的度电成本，提升项目投资回报率。

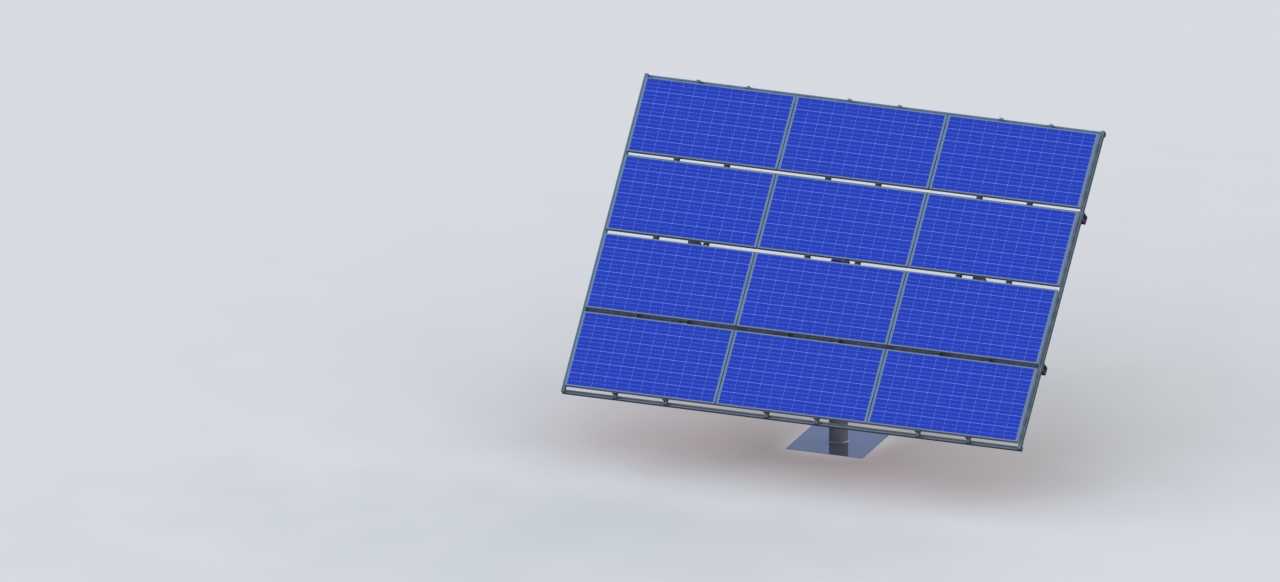

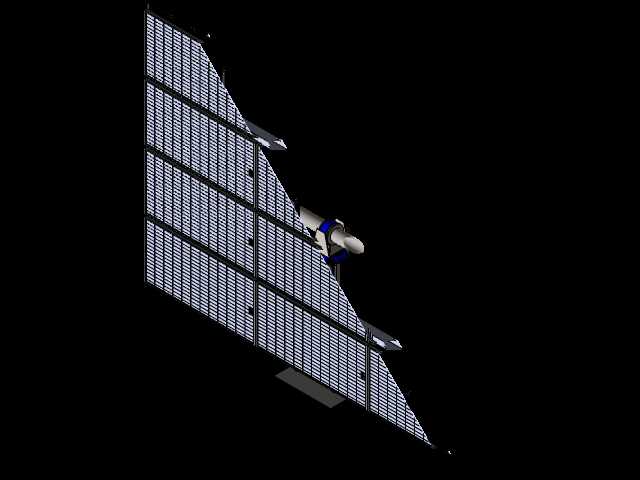

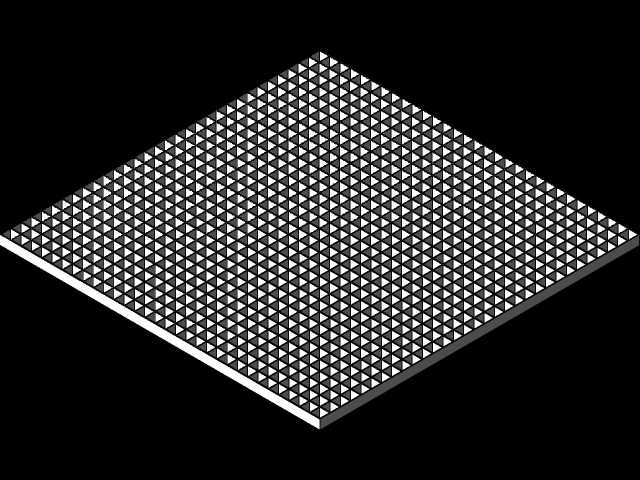

该装置为双轴回转驱动结构，可同时实现水平方位角与俯仰倾角的双向调节，能够适配不同纬度地区的太阳运行轨迹，从日出到日落全时段追踪太阳位置，避免固定支架存在的上午、下午时段光线入射角偏大、发电效率折损的问题。整套支撑结构可搭载12块标准规格的光伏电池板，支架框架采用矩形型材拼接的网格状承载结构，每块电池板对应独立的承载格位，框架受力均匀，可有效分散风载、雪载带来的结构应力，避免户外长期使用过程中出现框架变形、电池板隐裂等问题。

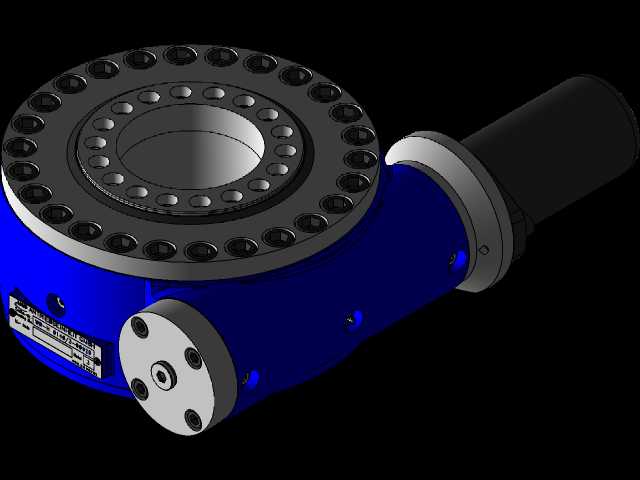

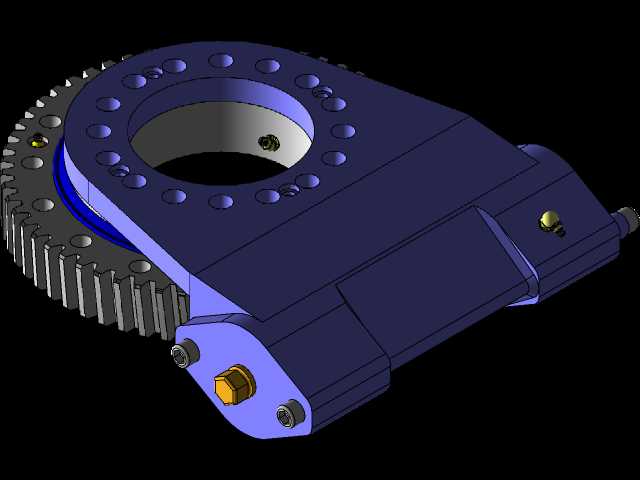

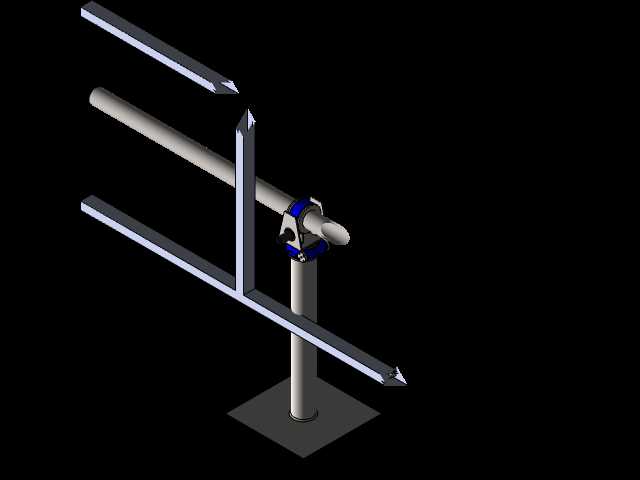

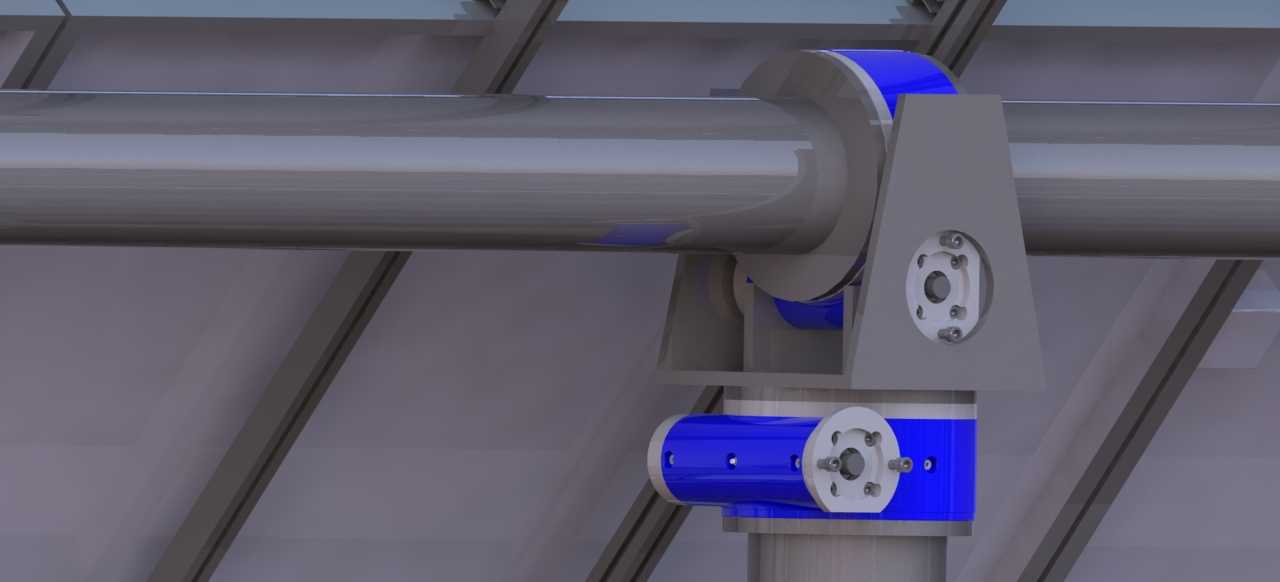

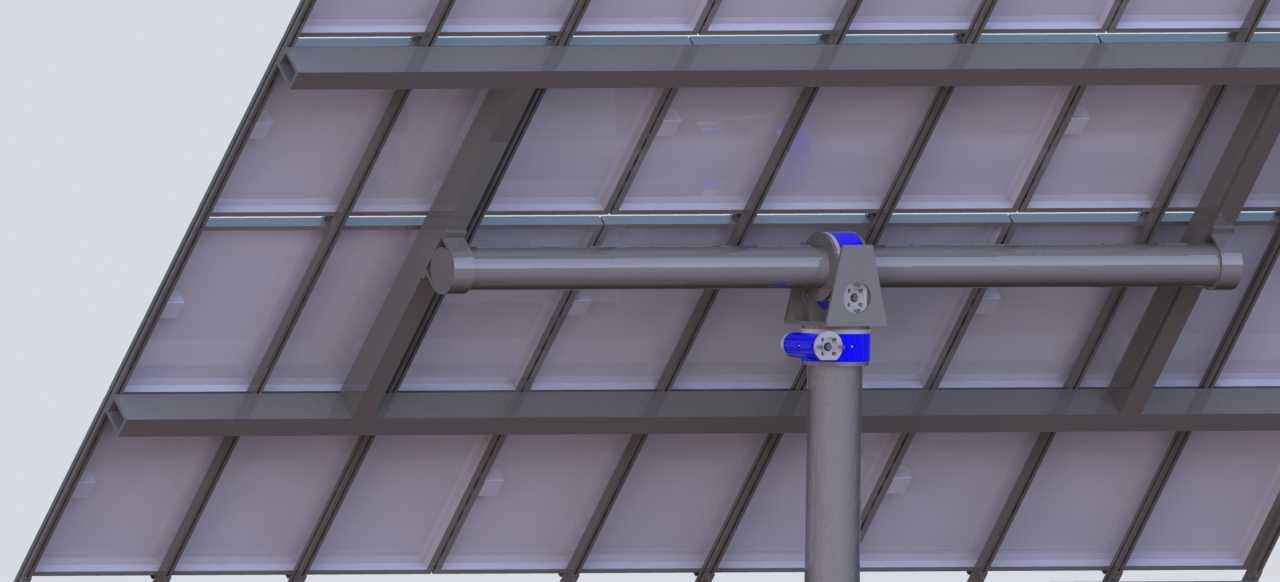

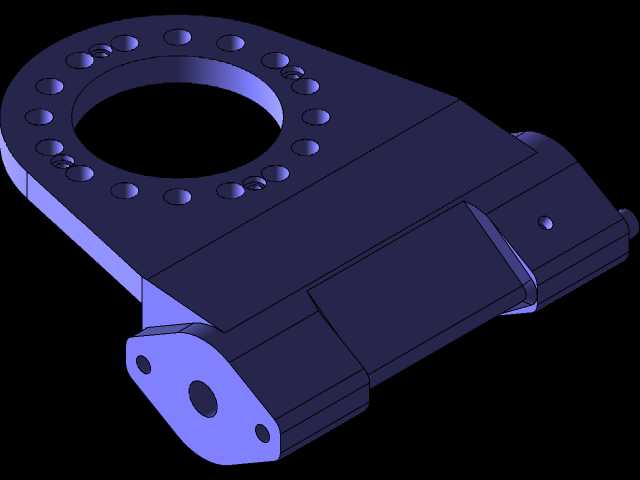

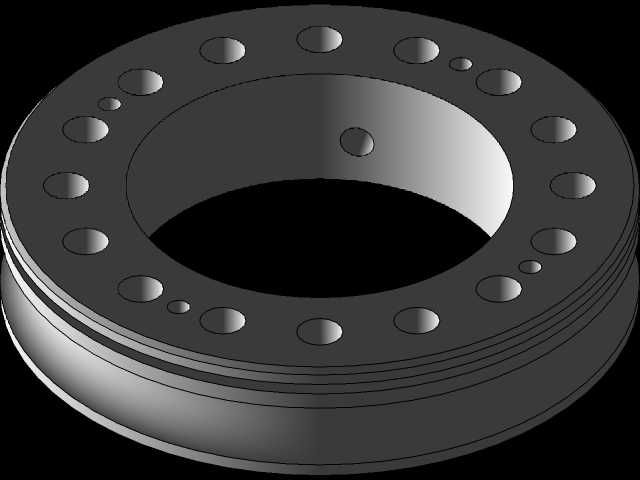

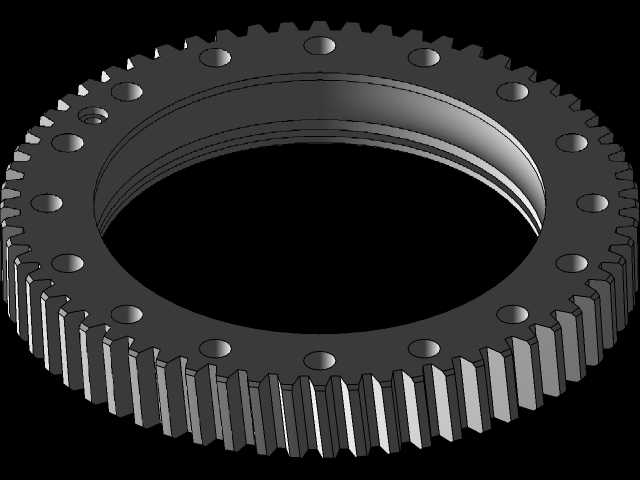

设计过程中优先考虑户外长期服役的结构可靠性，主支撑立柱采用大截面型材搭配底部方形安装法兰，可通过地脚螺栓固定在混凝土浇筑的基础基座上，安装边界适配常规地面光伏电站的基础施工标准，无需额外定制特殊基础构件。中部的双轴回转铰接结构采用十字交叉轴布局，水平回转机构负责调整方位角，俯仰回转机构负责调整倾角，两个回转驱动位预留了电机安装接口，可根据实际使用需求加装驱动电机与追日控制系统，实现全自动太阳追踪，也可根据低成本应用场景需求，采用手动定期调节的使用模式，适配不同预算的项目需求。

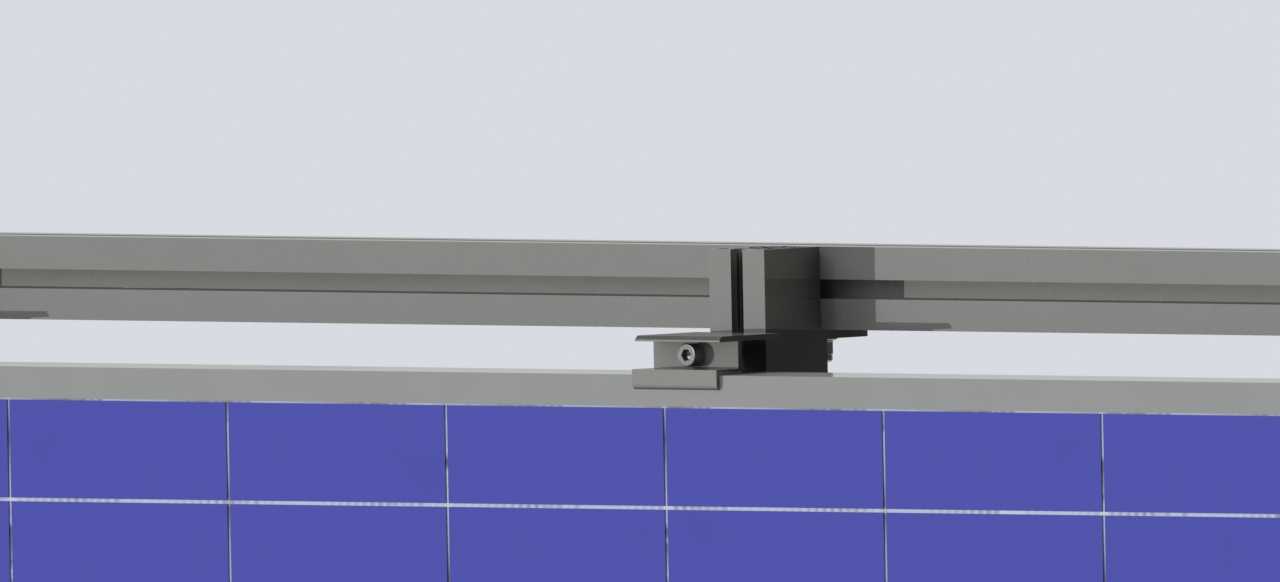

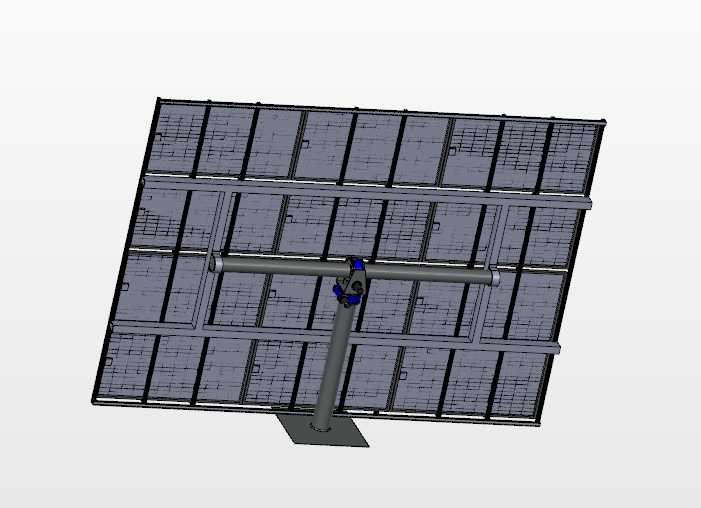

横向承载主梁贯穿支架框架中部，与两侧框架刚性连接，将整个电池板承载面的重量均匀传导至中部铰接结构与主立柱上，避免单侧受力导致的结构偏载。整体结构无冗余设计，所有型材连接位均采用标准紧固件装配，零部件通用性强，后期维护更换成本低，框架表面可根据使用环境做热镀锌或喷塑防腐处理，适配沿海高盐雾、西北高风沙等不同恶劣户外环境的使用要求，整套装置的安装尺寸可根据实际选用的光伏电池板尺寸做适配调整，兼容当前市面主流规格的晶硅光伏组件，无需对支架结构做大规模改动即可快速落地应用。
