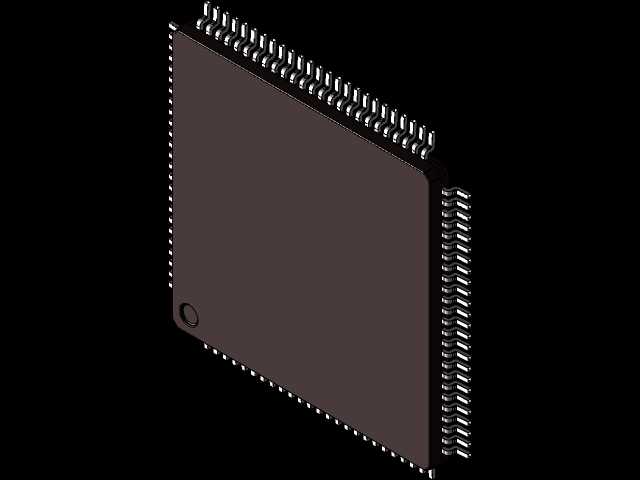

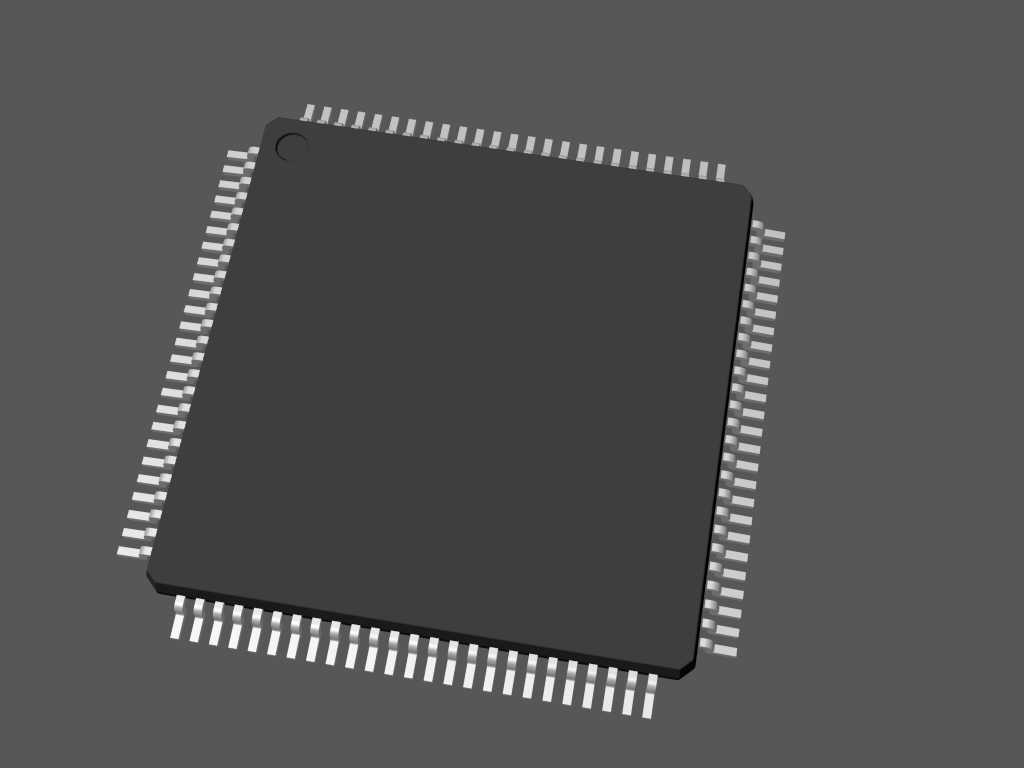

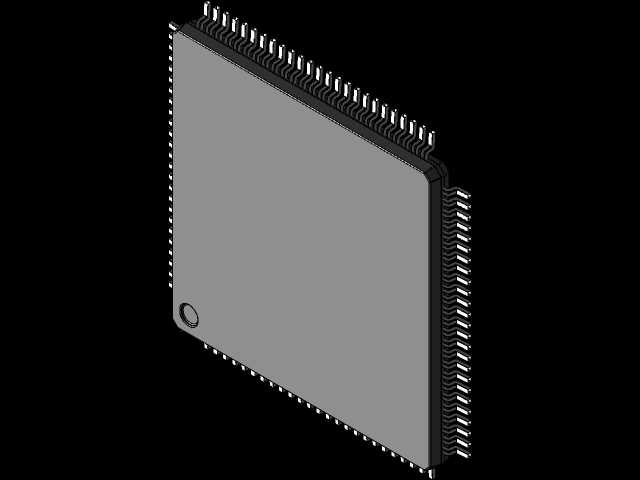

TQFP100封装IC贴片电子元器件结构

在消费电子、工业控制、通信设备等各类电子硬件的研发与生产环节中，表面贴装型集成电路是电路板核心功能承载的关键部件，TQFP100封装的贴片IC凭借紧凑的结构与成熟的贴装适配性，被广泛应用在主控电路、信号处理模块、接口转换单元等场景中，是中小规模数字与数模混合芯片最常用的封装形态之一。这类封装的核心设计逻辑，是在尽可能压缩元器件占用电路板面积的前提下，保障100个信号引脚的可靠电气连接，同时兼顾芯片散热、焊接良率与后期检修便利性，平衡高密度布线需求与量产加工的工艺容错空间。从外形结构来看，该封装整体为方正扁平的黑色塑封主体，引脚从封装本体的四个侧边向外延伸并呈鸥翼状弯折，引脚间距统一，能够适配常规SMT回流焊工艺的钢网开孔与贴片机吸嘴取料尺寸，安装时仅需在PCB对应位置预留匹配的焊盘与丝印定位框，即可通过标准贴装流程完成焊接，无需额外定制特殊加工治具。设计过程中重点考量了几个核心边界：首先是引脚的共面度控制，所有弯折后的引脚末端需处于同一水平面，避免焊接时出现虚焊、立碑等工艺缺陷；其次是封装本体的厚度控制，能够适配各类有内部空间限制的紧凑型电子设备，比如便携仪器、嵌入式控制板、小型通信终端等产品的装配需求；再者是引脚的排布顺序，严格遵循行业通用的TQFP封装引脚定义规则，在封装一角设置定位标识，方便生产与检修时快速确认引脚序号，避免装反导致的电路损坏。这类封装结构的三维建模，能够在PCB设计阶段完成精准的元器件与外壳干涉检查，提前预判装配时的空间冲突，也可用于SMT贴装程序的仿真校验，确认吸嘴取料位置、视觉定位基准的合理性，减少实际打样阶段的试错成本，同时也能为焊接工装、测试治具的设计提供精准的尺寸参考，保障治具与元器件的贴合精度，提升量产测试环节的接触可靠性。在实际应用场景中，该封装形态既可以承载微控制器、逻辑芯片等数字器件，也可适配电源管理、信号放大等模拟芯片，100个引脚的数量能够覆盖绝大多数中复杂度功能芯片的引脚引出需求，同时相比更大引脚数的封装，其焊接难度更低、加工成本更可控，是中小批量硬件研发与大规模量产中性价比极高的封装选择。建模过程中还原了塑封本体的哑光质感、金属引脚的镀层特征与边角的定位凹点，完全还原实物的装配特征，能够直接用于产品结构装配校验、生产工艺仿真与教学演示场景。
