微型有刷直流驱动电机结构设计

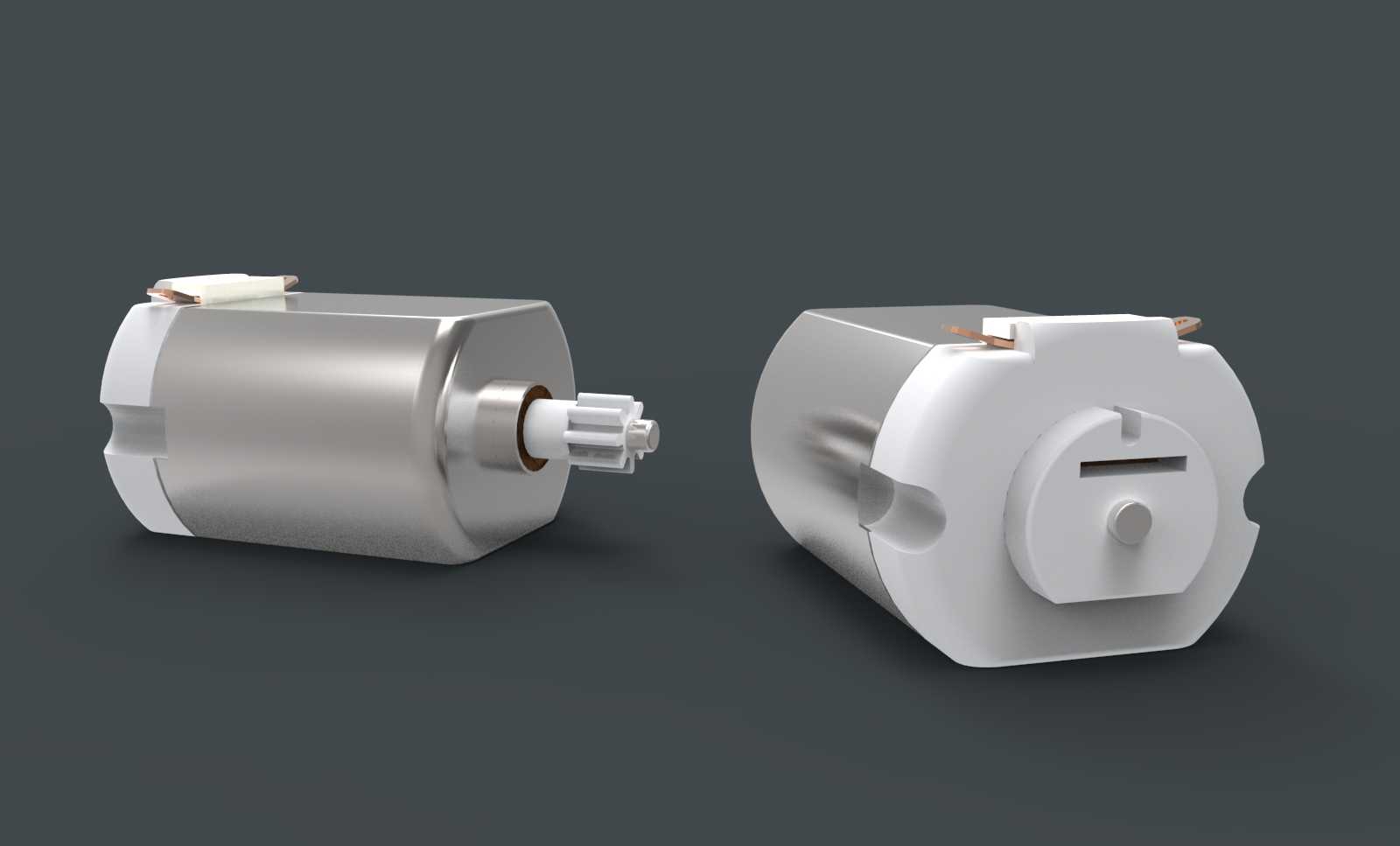

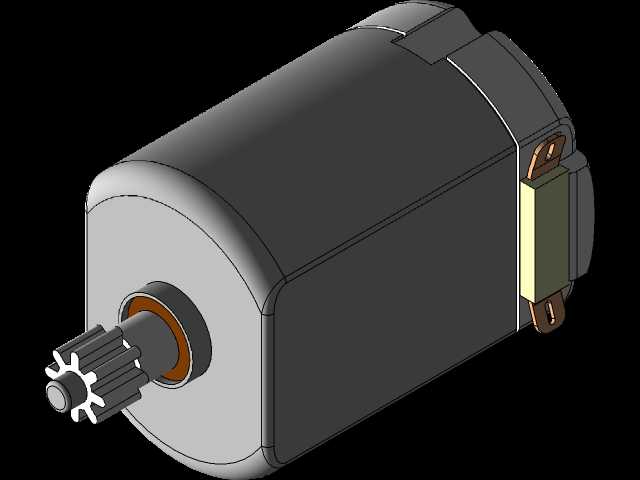

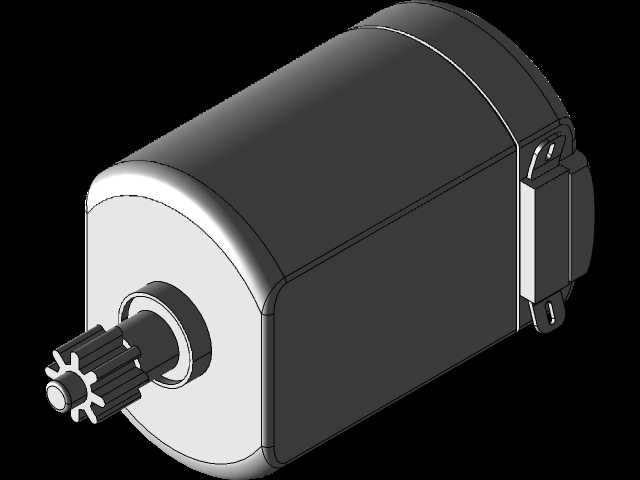

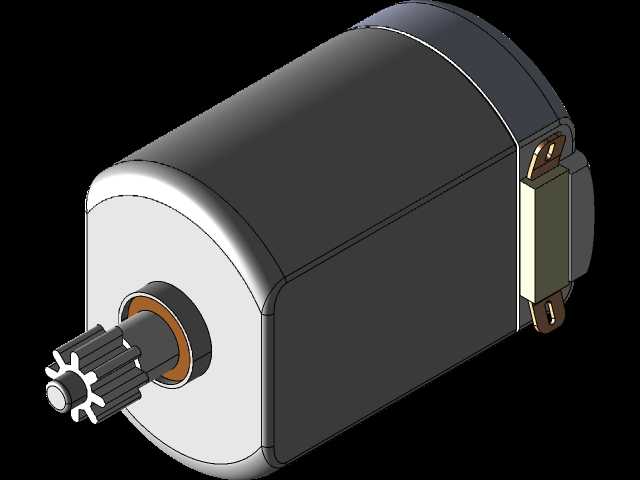

这款微型直流电机是小型机电传动系统里的核心动力输出部件，广泛适配消费电子小型驱动、智能玩具动力模块、小型自动化执行终端、精密仪器微调机构、创客DIY传动装置等场景，能够在低压直流供电环境下稳定输出额定转速与扭矩，为各类小型运动机构提供可靠的旋转动力来源。从实际用途来看，该电机可直接搭配塑料齿轮输出轴完成减速传动对接，也可通过联轴器连接负载实现直驱，既能够作为小型行走机构的动力源，也能为阀门微调、镜头调焦、小型推送机构提供精准的旋转动力输出，适配3V到12V区间的常规低压直流供电场景，在小空间安装的动力需求场景中具备极强的适配性。在功能特性层面，这款电机采用经典有刷直流电机结构，启动扭矩充足，响应速度快，正反转切换控制逻辑简单，无需复杂驱动电路即可实现运转控制，金属机壳具备优秀的电磁屏蔽效果，能够减少运转过程中的电磁干扰对外围电路的影响，尾部端盖集成供电接触结构，接线方式简单便捷，输出端的齿轮轴结构可直接与配套减速齿轮组啮合，省去额外加装输出齿轮的装配工序，有效降低终端产品的装配复杂度。从设计思路来看，这款电机采用圆柱形机壳的经典布局，在保证内部定子、转子、换向器结构有充足安装空间的前提下，尽可能压缩径向与轴向尺寸，机壳两端的定位卡扣结构可直接卡入终端设备的安装卡槽，无需额外螺丝固定即可完成初步定位，适配快装式的产品装配流程；输出轴端的轴承位采用紧配压装结构，保证输出轴旋转过程中的同轴度，减少高速运转时的径向跳动，降低运转噪音与结构磨损，延长电机的实际使用寿命。在外形尺寸与安装边界层面，电机整体采用等直径圆柱主体结构，尾部端盖略大于机壳直径形成安装定位台阶，输出轴伸出端的齿轮段长度经过精准核算，既保证与啮合齿轮的有效接触长度，又不会出现过度伸出导致的结构干涉；机壳侧面无额外凸起结构，安装时仅需预留对应直径的圆柱安装空间即可，尾部的供电触点位置预留了接线避让空间，不会出现接线后挤压线芯导致的接触不良问题，整体安装边界紧凑，能够适配各类狭小空间内的动力安装需求，在保证动力输出性能的同时最大化压缩安装占用空间，完美契合小型机电产品的紧凑化设计趋势。
