商用有线电动割草机驱动电动机三维设计

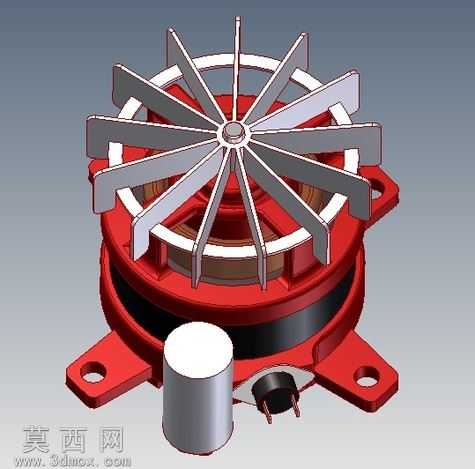

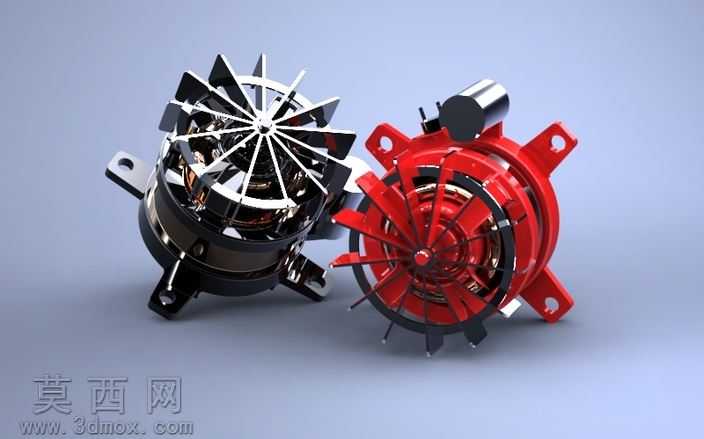

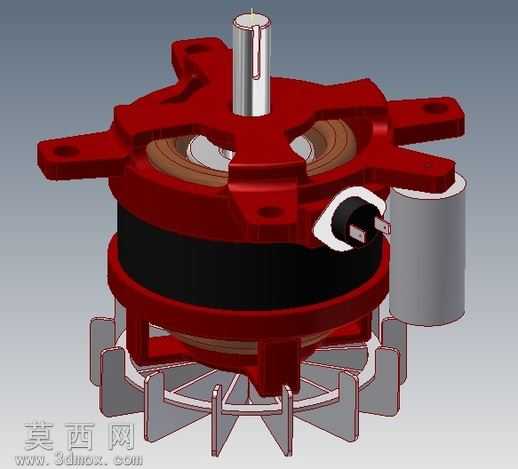

本模型为商用有线电动割草机配套的交流驱动电动机，采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循小型交流异步电机的实际尺寸比例，对电机的各个组成部件进行了独立建模与装配约束。首先完成电机主体壳体的建模，红色端盖采用带安装支耳的结构设计，三个带通孔的安装支耳呈120度均匀分布，可直接通过螺栓将电机固定在割草机的机架上，端盖表面做了加强筋结构优化，既保证壳体的结构强度，又能控制整体重量。电机上部的散热风叶采用径向直叶片结构，共12片金属质感叶片均匀排布在风轮基座上，外围设置环形护圈避免叶片形变，风叶与电机输出轴做同轴心配合，可随轴转动实现电机运行时的主动散热，风叶与端盖之间预留了合理的通风间隙，保证散热气流可以顺利流经电机壳体表面带走热量。模型附带的运行电容采用圆柱立式结构，表面做哑光银白材质处理，接线端子部分做了细节还原，电容通过安装座固定在电机侧方，与电机主体的接线结构做了对应设计，还原了单相交流电机的电容启动结构特征。电机中部的机壳部分做了分层材质处理，黑色密封胶圈位于上下端盖之间，还原了电机的密封防护结构，可避免草坪作业时的水汽、草屑进入电机内部。底部的接线端子部分还原了插片式接线结构，搭配绝缘护套设计，符合户外电动工具的电气安全要求。渲染阶段采用哑光工程塑料材质表现红色电机端盖，金属磨砂材质表现散热风叶与安装支耳的金属嵌件，哑光金属材质表现电容外壳，黑色橡胶材质表现密封胶圈，通过光影调整突出各部件的结构层次，清晰展现电机的装配关系与结构细节。设计过程中充分考虑割草机的户外作业场景，在安装结构、散热结构、密封结构上都做了对应适配，整体模型装配完整，无结构干涉，可用于割草机的结构验证、装配教学以及产品展示使用。
