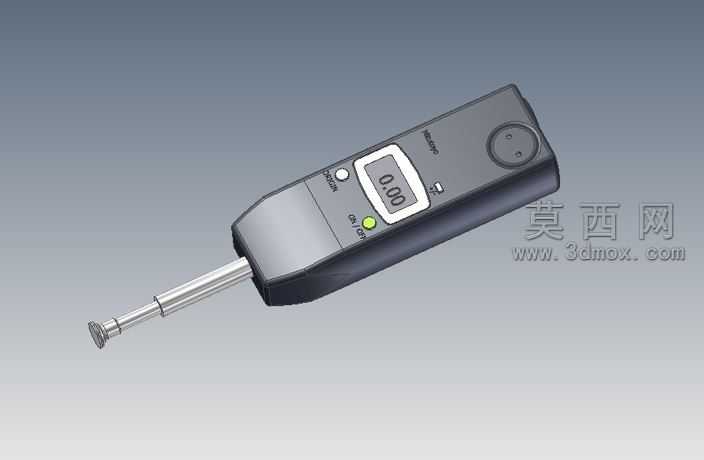

平头三丰数显测量工具三维建模作品

本作品为平头三丰数显测量工具的三维建模成果，建模过程中严格遵循工业量具的真实尺寸比例，先通过草图绘制勾勒出设备的整体轮廓，将整体结构拆分为手持主机壳体、伸缩测量杆、数显模组、操作按键、功能指示灯五个独立模块分别建模。主机壳体部分采用曲面建模手法还原符合人体工学的握持弧度，边缘做了圆角过渡处理，还原真实产品的防滑握持设计，壳体表面的品牌标识区域、按键开孔、指示灯位都通过拉伸切除命令精准定位，保证各部件装配间隙符合真实产品的公差要求。伸缩测量杆部分采用同轴心装配结构设计，还原测杆的多级伸缩形态，平头测头的端面做了平面度约束，还原测量工作面的高精度特征，测杆与主机的连接部位做了限位结构建模，还原真实量具的测杆伸缩限位逻辑。数显模组区域单独建模了显示屏边框、液晶显示面板、功能按键，显示区域的数字“0.00”通过贴图方式实现，还原数显量具归零状态的显示效果，按键部分做了凸起的弧面设计，还原实体按键的按压触感特征。材质渲染阶段，主机壳体采用哑光工程塑料材质，调整粗糙度参数还原手持设备的磨砂质感，测量杆部分采用抛光金属材质，添加轻微的反射效果还原不锈钢测杆的金属光泽，显示屏部分采用半透明玻璃材质搭配黑色背光基底，还原液晶屏幕的显示质感，功能指示灯采用半透明绿色塑料材质，模拟通电状态下的透光效果。渲染时采用柔和的侧方主光源搭配环境补光，突出壳体的曲面弧度和金属测杆的质感，整体建模完整还原了这款受限区域使用的平头数显量具的全部结构特征，各部件可独立拆分用于装配演示，也可用于工业测量场景的可视化展示素材。
