手持式焊接作业专用真空吸锡工具

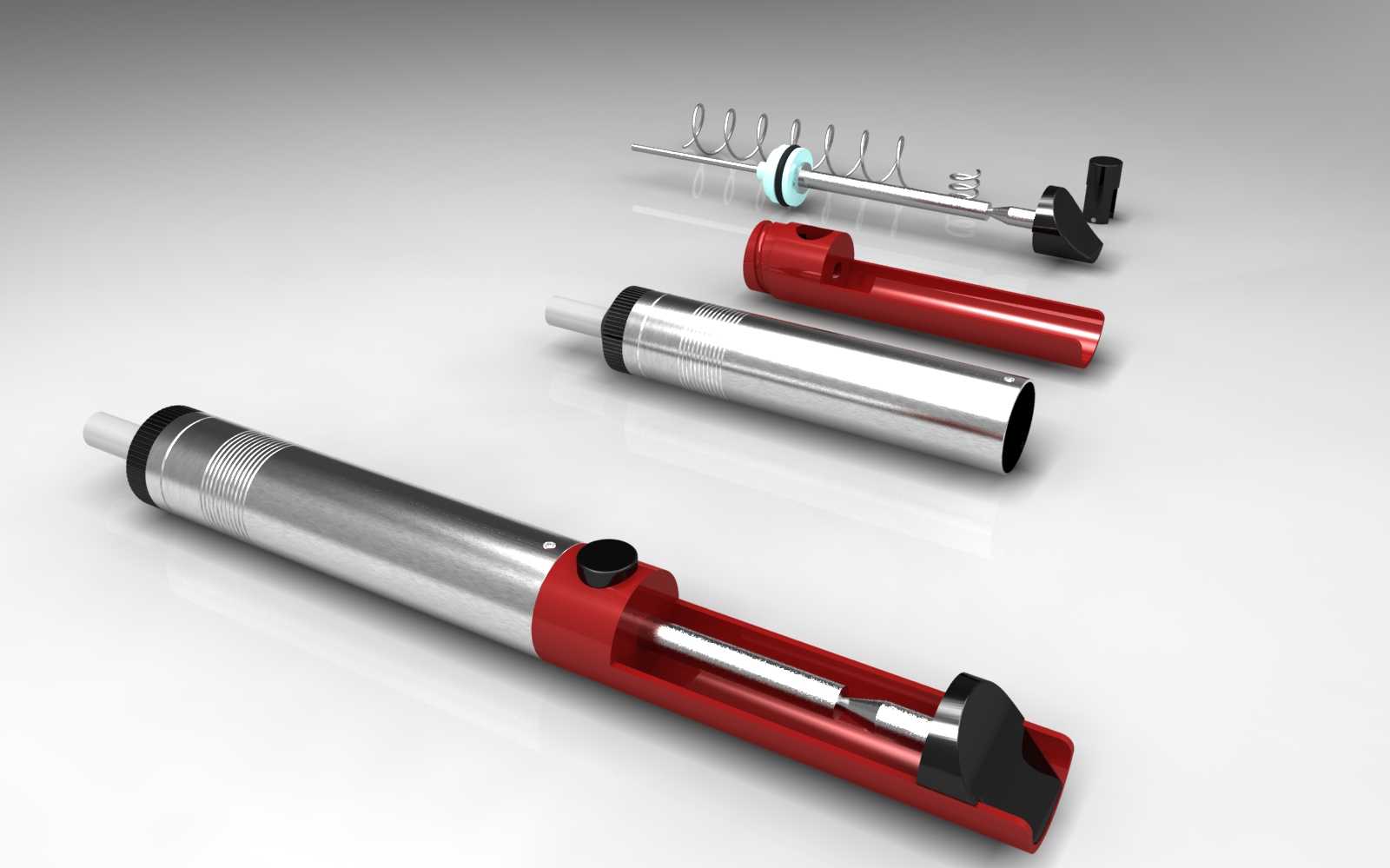

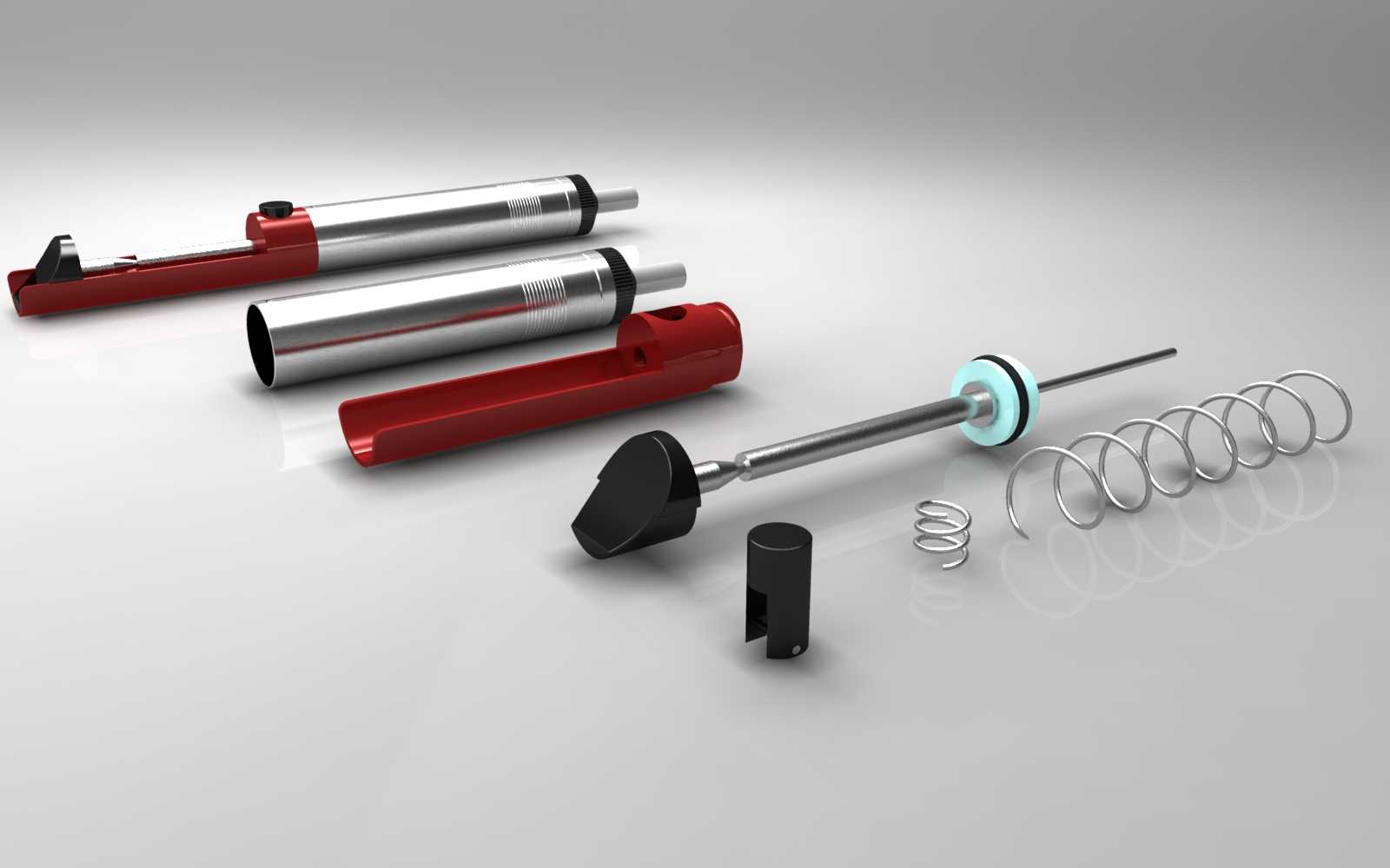

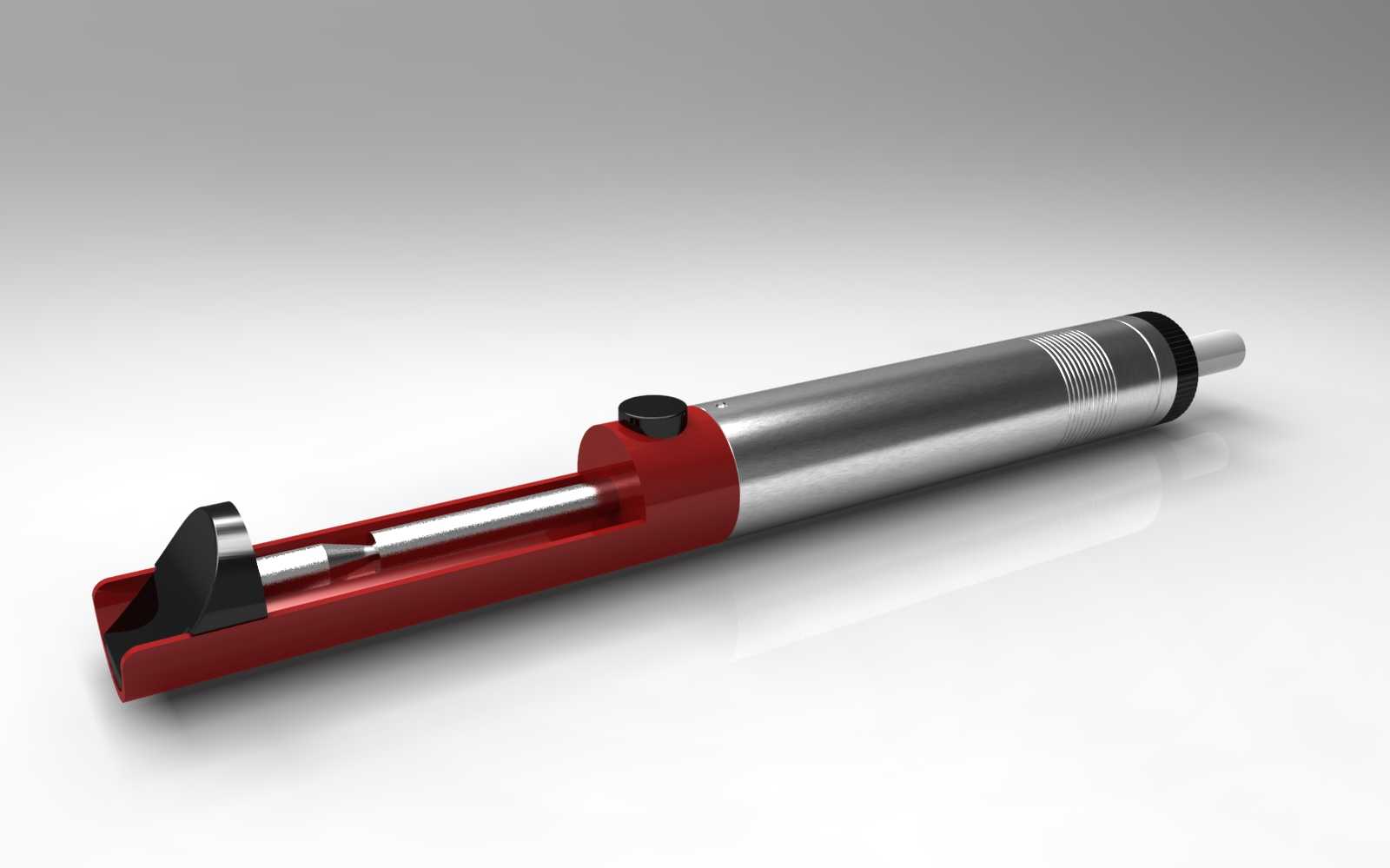

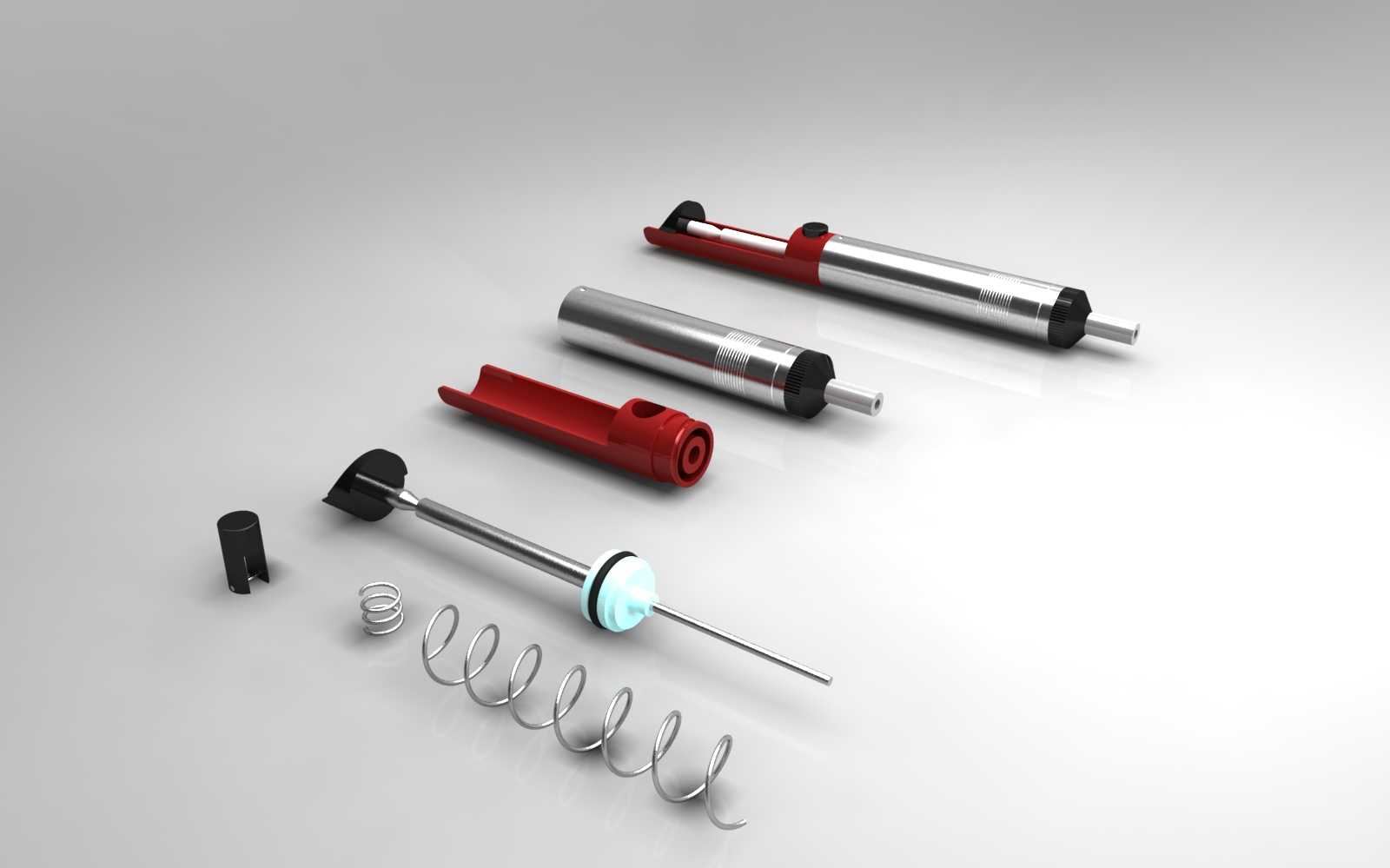

这款手持式真空吸锡工具主要应用于电子制造、电路板返修、电工焊接作业等场景，是焊接工序中处理多余焊锡、拆除错插元器件的核心辅助工具。在实际生产作业中，当电路板焊接出现连锡、虚焊需要返工，或是直插元器件需要拆除更换时，该工具可依靠内部形成的负压真空环境，将熔融状态的焊锡快速吸除，避免焊锡残留造成的电路板短路、焊盘脱落等问题，大幅提升返修作业的效率与成品合格率。从功能特性来看，该工具采用笔式手持结构设计，前端设置耐高温吸嘴，可精准对准焊盘位置，中部设置控制按键，作业时只需在焊锡熔融状态下按下按键即可触发负压完成吸锡动作，操作门槛低，单手握持即可完成全部操作，适合长时间流水线作业使用。工具主体分为握持段与储锡段，红色握持段做了防滑弧度处理，贴合人手握持的生理曲线，银色缸体部分为真空发生与储锡腔体，尾部设置排气与复位结构，每次吸锡完成后可快速复位准备下一次作业。在设计思路上，这款工具优先考虑了作业场景的实用性需求：整体采用细长笔型结构，可伸入狭小的设备内部空间完成吸锡作业，不会被周边元器件遮挡操作视线；吸嘴与主体采用可拆分结构，可根据不同焊盘尺寸更换对应规格的吸嘴，适配从0805贴片元件到多引脚直插元件的不同吸锡需求；缸体内部设置防回流结构，避免吸入的熔融焊锡倒流损坏真空发生组件，延长工具的使用寿命。从外形尺寸与安装边界来看，该工具整体长度控制在200mm以内，最大直径不超过30mm，无需额外固定安装，可直接手持操作，储锡腔体可容纳多次吸锡产生的焊锡残渣，不需要频繁清理，适合连续化的返修作业场景。工具整体重量控制在150g以内，长时间握持作业不易产生手部疲劳，外壳采用耐高温工程塑料与金属材质组合，可抵御焊接作业时的高温辐射，避免外壳受热变形，同时金属缸体具备更好的密封性，可维持稳定的负压值，保证每次吸锡动作都能将熔融焊锡彻底吸除，减少残留。
