欧标五极工业电源连接器结构设计

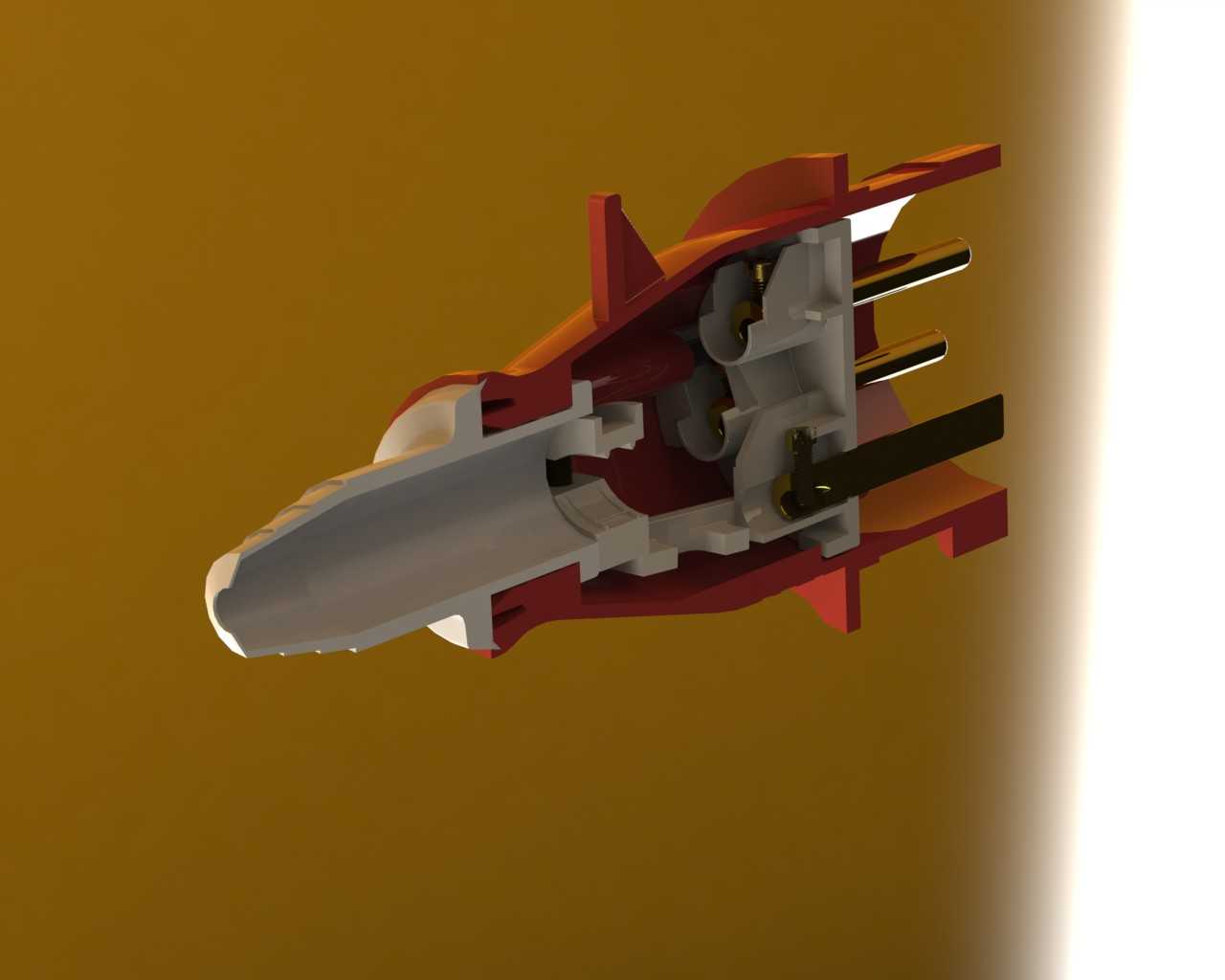

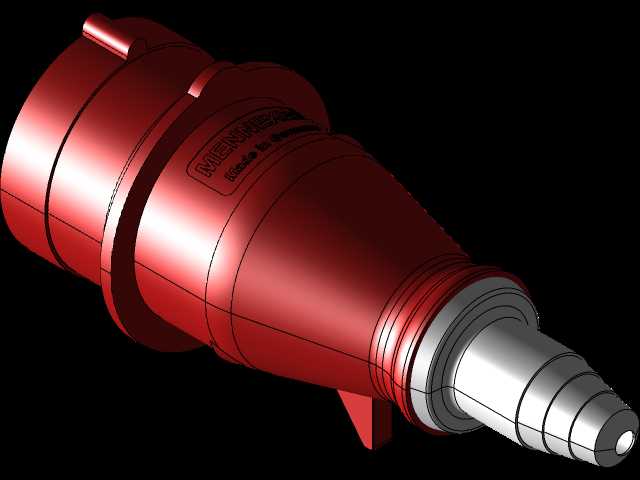

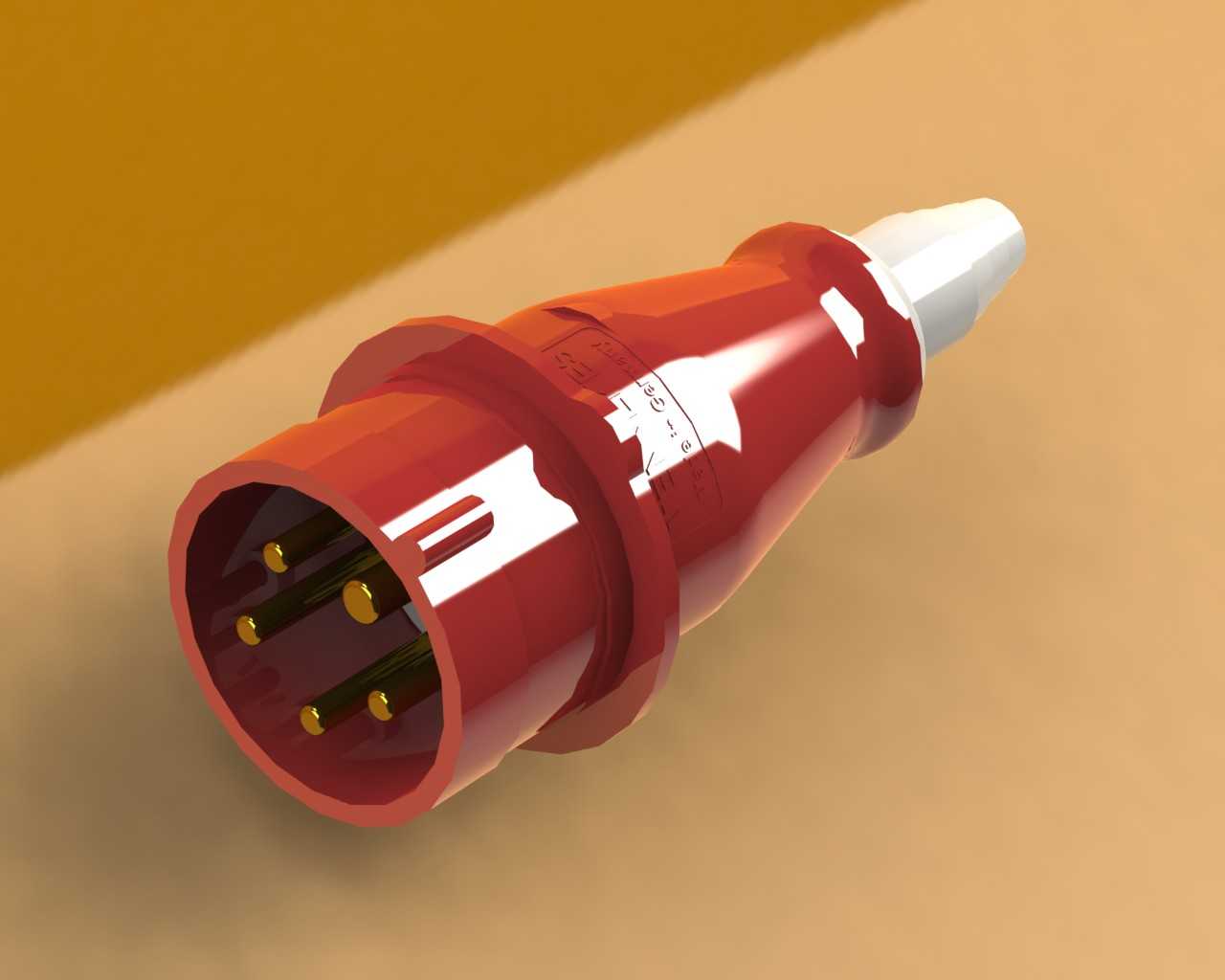

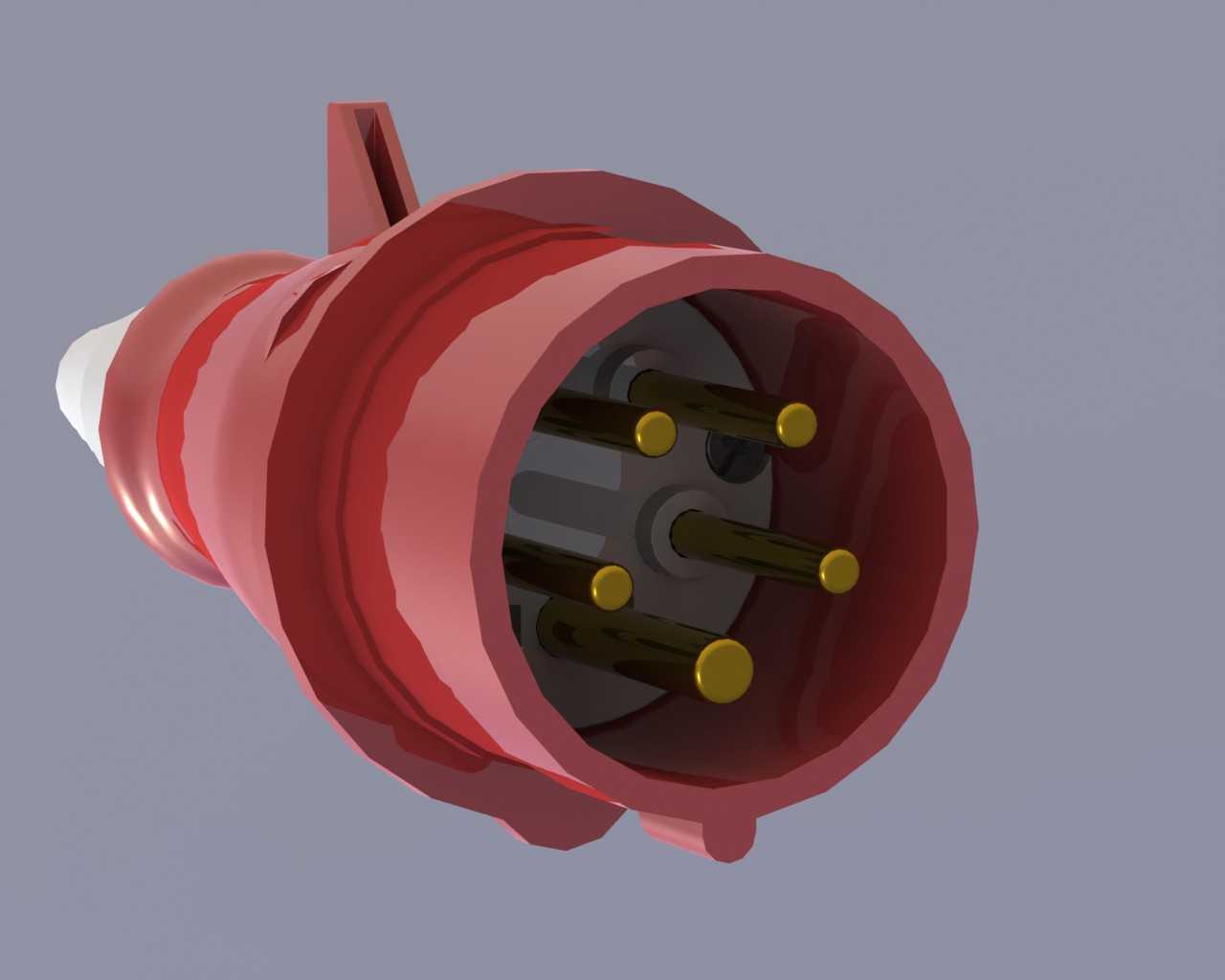

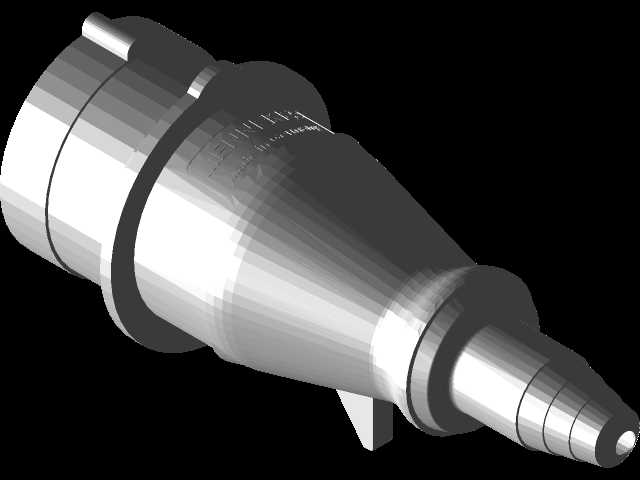

这款五极工业电源连接器主要应用于工业生产场景下的三相五线制供电回路接驳，常见于车间生产设备临时供电、户外施工机具电源接入、港口码头装卸设备电力连接、展会舞台临时供电布线等场景，能够在多尘、存在溅水风险的复杂工况下稳定完成电力传输，避免普通民用接插件接触不良、防护不足引发的供电故障与安全隐患。作为供电回路末端的接驳部件，它承担着将固定供电线路与移动用电设备快速连通或断开的功能，无需复杂接线操作即可完成可靠的电路对接，大幅提升现场供电布设的效率。产品采用3P+N+PE的极芯配置，能够同时完成三相相线、中性线与保护接地线的可靠连接，IP44的防护等级可阻挡直径1mm以上的固体异物侵入，同时能够抵御各个方向的飞溅水滴，适配多数非浸水类的户外与工业室内使用场景。在设计思路上，这款连接器优先考虑了现场使用的耐用性与操作便捷性，外壳采用高强度绝缘工程材质，带有多道环形加强筋结构，既能够提升外壳的抗冲击、抗挤压性能，避免现场拖拽、磕碰导致的壳体破损，也能增加插拔操作时的手部摩擦力，即便佩戴劳保手套也能稳定施力完成插拔动作。插芯部分采用偏心式极芯排布，不同功能的插针直径、位置存在明确差异，从结构上杜绝错插、反插的可能，保证相线、零线、地线的连接位置准确无误，避免相序接反引发的设备损坏。接插端采用内凹式腔体设计，插合后配对插座的对接部分完全嵌入腔体内部，配合壳体边缘的密封结构实现防护效果，尾部的线缆接入位置带有锥形锁紧结构，接入线缆后可通过锁紧套压紧线缆外皮，既能够固定线缆避免拉扯导致的内部接线松脱，也能填补线缆与壳体之间的缝隙，提升尾部的防护能力。在安装边界上，这款连接器采用直式出线结构，整体外形为阶梯式圆柱造型，最大外径适配常规工业线缆的弯曲半径要求，接插操作时仅需轴向对准插入即可完成锁定，无需额外旋转操作，插拔所需的操作空间较小，能够在设备旁侧、线缆桥架旁等狭窄空间内完成操作。插针采用大接触面积的圆柱端面接触设计，能够承载16A额定电流下的长期通电需求，接触电阻低，长时间满负载运行时的温升控制在安全范围内，避免过热引发的绝缘老化问题。外壳的醒目标识色能够直观区分产品的电压等级，方便现场运维人员快速识别选型，避免不同电压等级的接插件混用引发的设备烧毁事故。
