40PSI115伏微型隔膜泵壳体结构设计

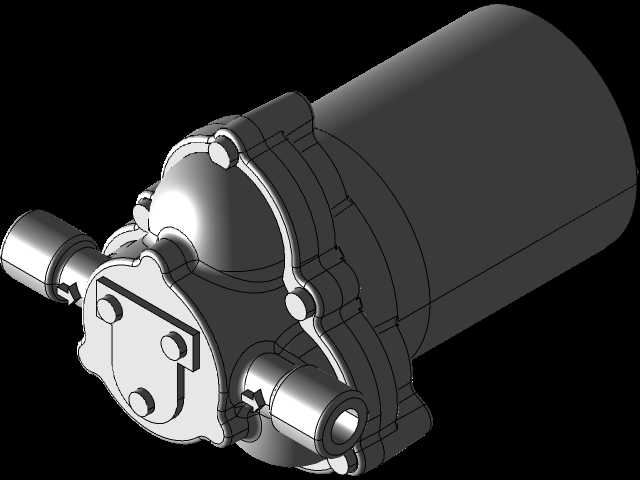

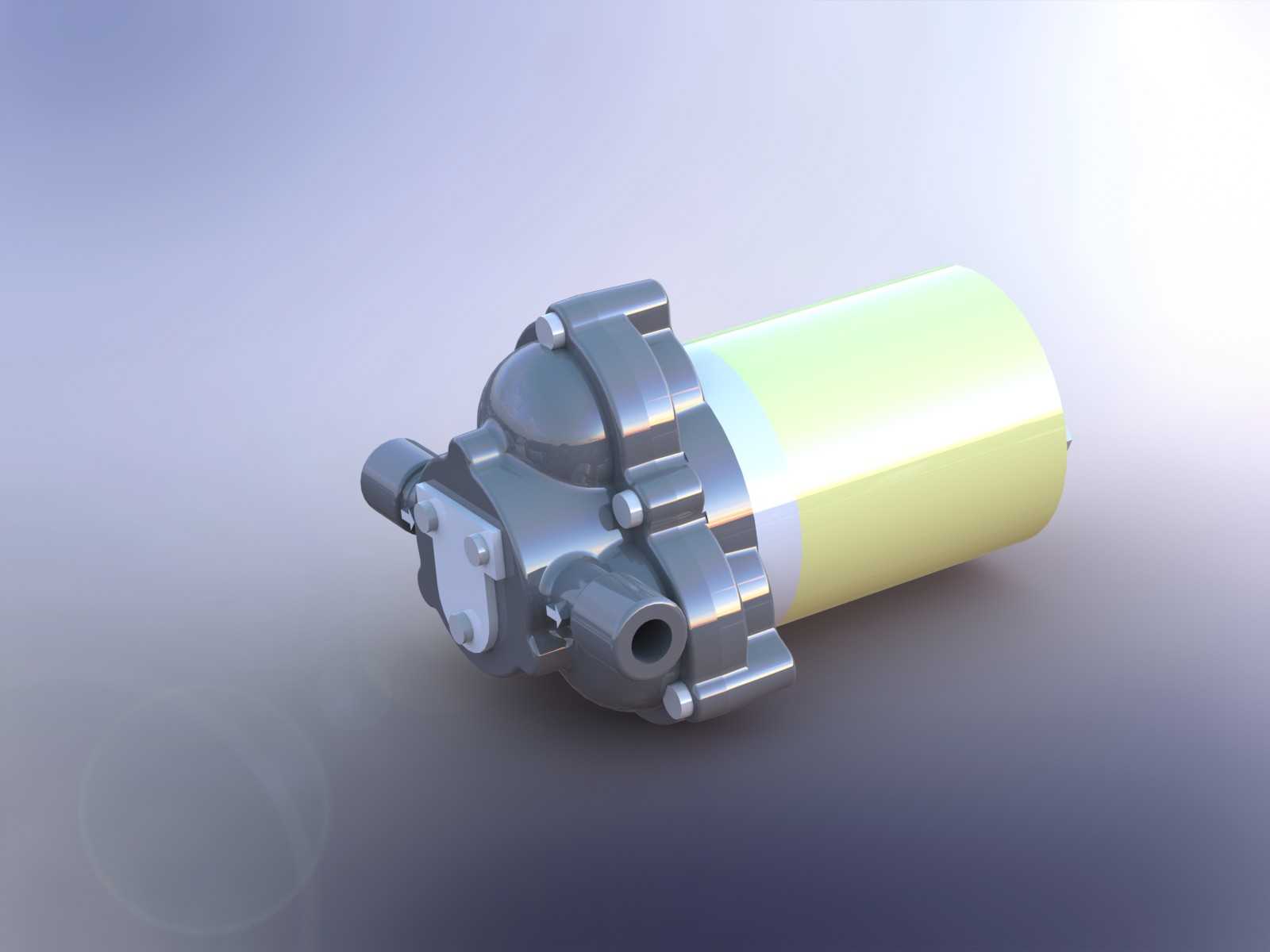

这款隔膜泵壳体主要适配小型流体增压输送场景，常见于家用净水设备、小型饮品售卖机、车载喷淋系统、实验室微量流体输送装置中，承担着容纳隔膜往复运动腔室、固定内置驱动组件、衔接进出液管路的核心作用，是保障隔膜泵稳定运行、避免流体泄漏的核心结构载体。在实际使用场景中，这类低压隔膜泵的输出压力稳定在40PSI区间，适配115伏供电规格的应用场景，能够在无油润滑的工况下完成洁净流体的输送，不会对输送介质造成二次污染，非常适合对流体洁净度有要求的民用、商用小型流体输送场景。从功能特性来看，该壳体采用分体式抱紧结构设计，泵头端预留了标准规格的进出液接口，接口处做了加厚凸台设计，能够在插接软管时提供足够的压紧力，避免管路在承压状态下脱落；壳体与驱动端的衔接位置设置了多道密封槽，可适配橡胶密封圈完成静密封，在隔膜往复运动产生的交变压力下，依然能够保持可靠的密封性能，不会出现漏液、渗液的问题。在设计思路上，这款壳体充分考虑了民用小型泵的轻量化与成本控制需求，泵头承压部分采用等壁厚加强筋布局，在进出液口、螺栓锁紧位置做了局部加厚处理，既能够承受40PSI的持续工作压力，又尽可能减少了不必要的材料冗余，降低整体重量与生产成本；驱动端的筒状壳体采用光滑圆柱面设计，既能够适配内置电机的同轴安装需求，也方便用户在设备内部做卡箍式快速固定，不需要复杂的安装支架即可完成装配。从安装边界来看，该泵壳整体为同轴圆柱布局，泵头端的径向尺寸略大于驱动端筒体，进出液接口沿泵头径向垂直伸出，安装时仅需要预留出筒体直径1.2倍的径向操作空间，即可完成管路插接与螺栓锁紧；轴向尺寸上，壳体整体长度适配常规微型直流电机的安装尺寸，驱动端尾部预留了电机出线缺口，不需要额外调整电机出线方向即可完成装配，能够适配多数小型设备内部的紧凑安装空间，不需要对设备内部结构做大幅改动即可完成替换安装。壳体的螺栓锁紧位置沿泵头圆周均匀分布，锁紧力能够均匀作用在密封面上，避免因受力不均导致的密封失效，同时通用的螺栓孔位也能够适配同规格的多数隔膜泵易损件替换，降低后期维护的配件成本。
