10A12/24V太阳能充放电控制器结构设计

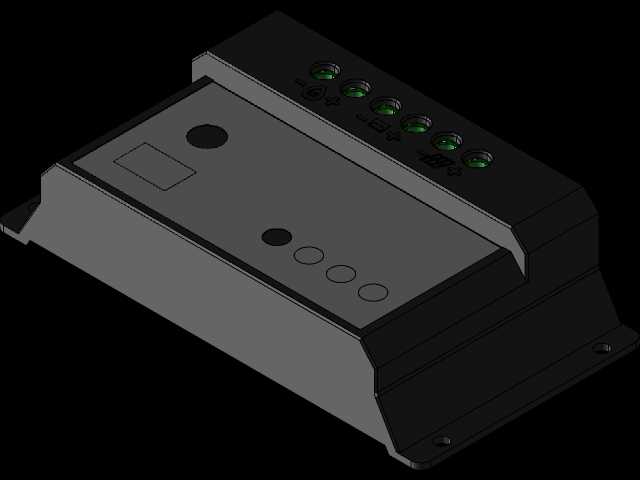

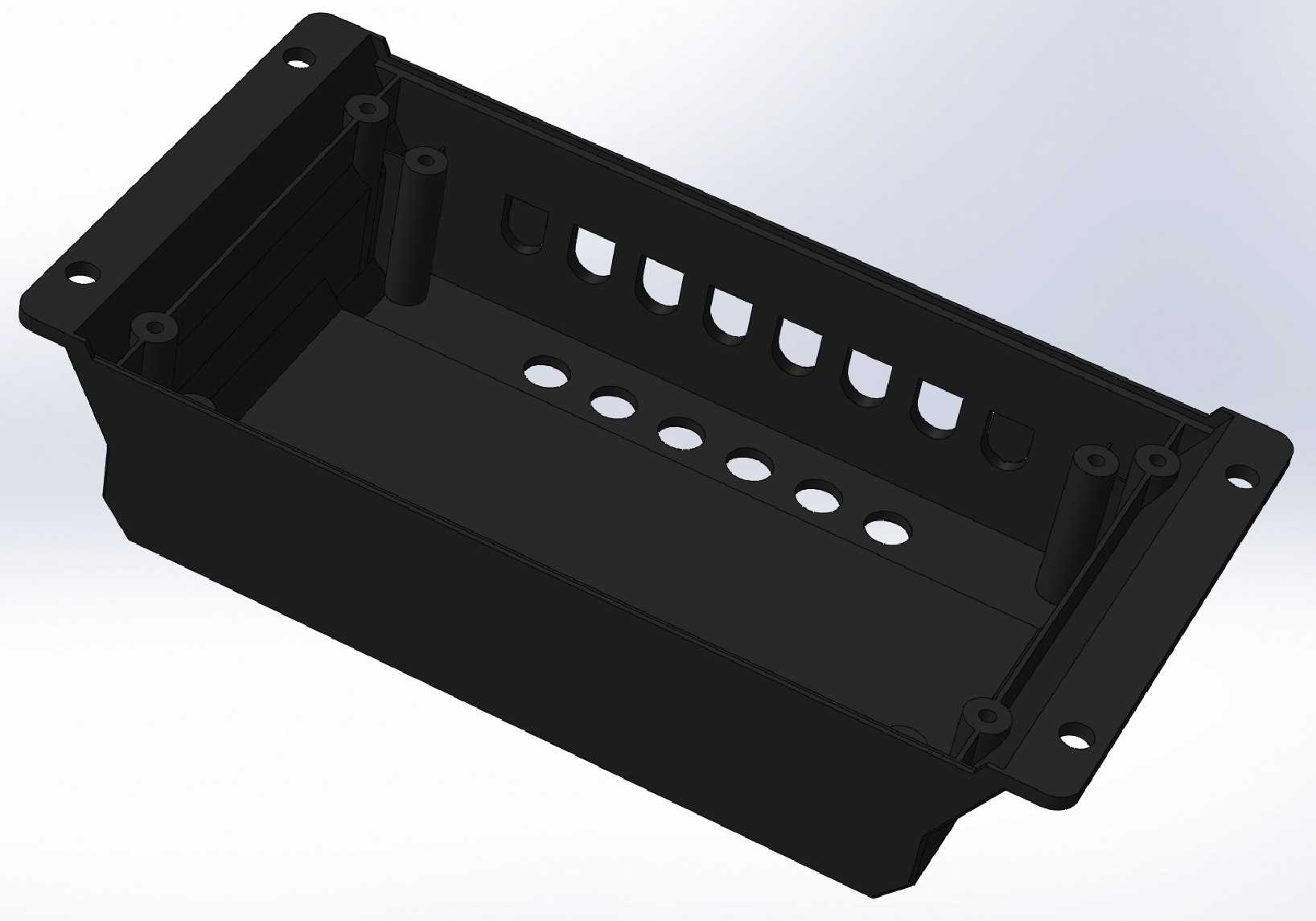

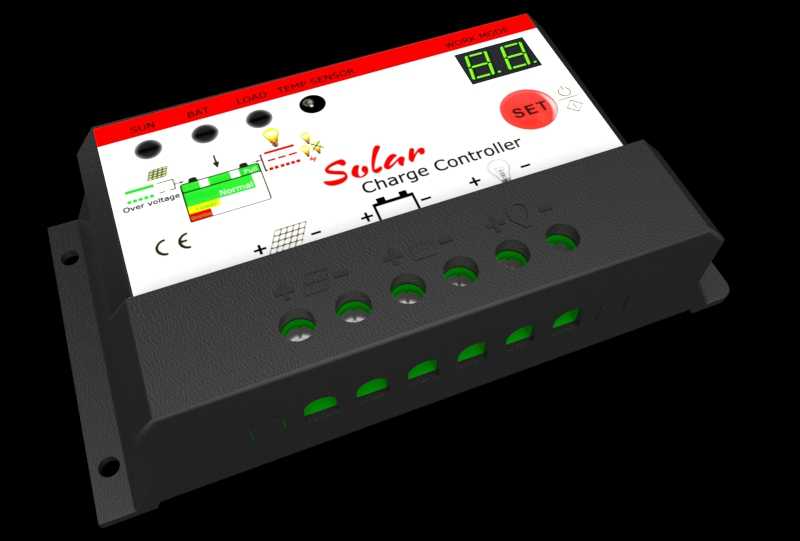

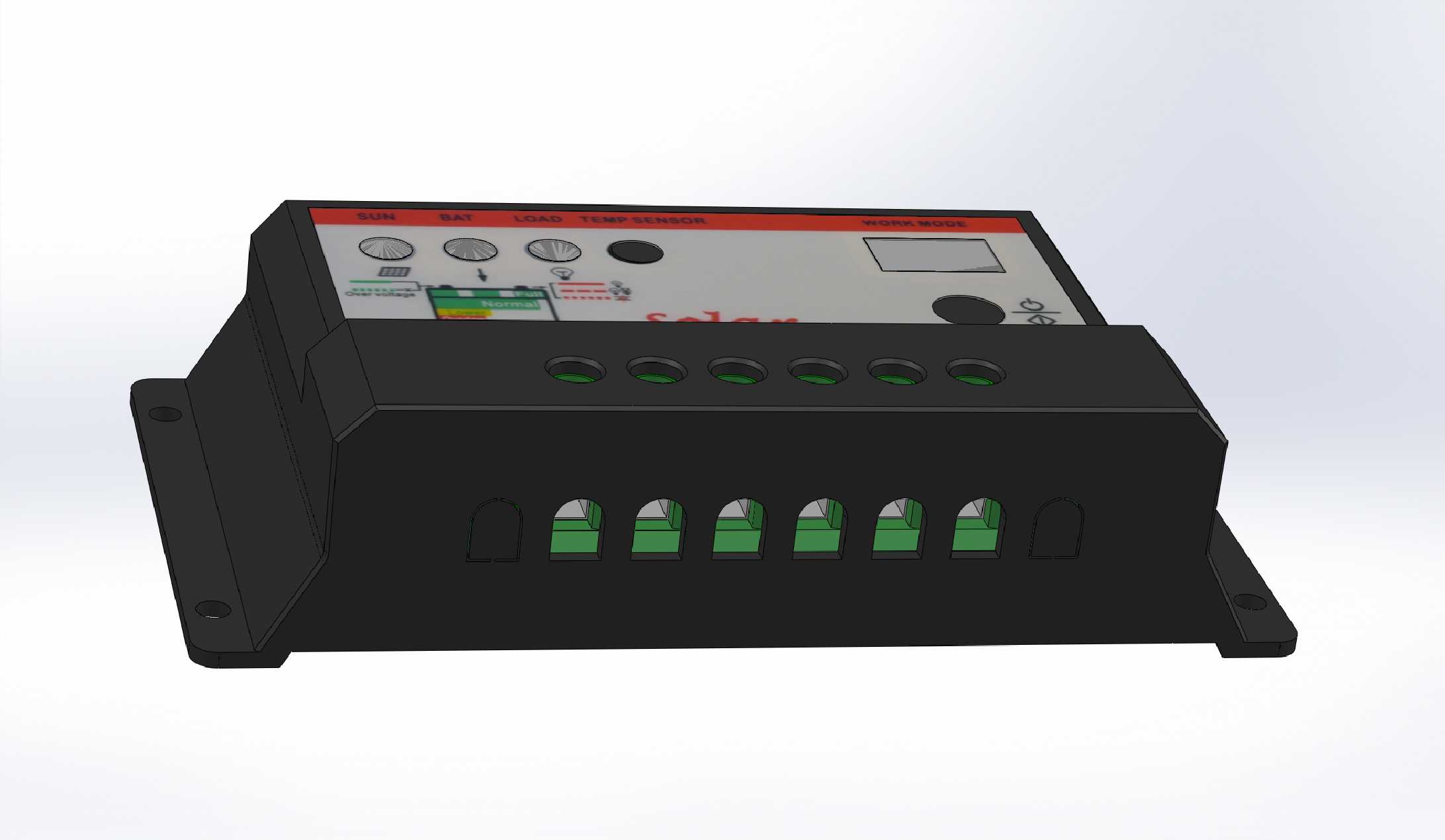

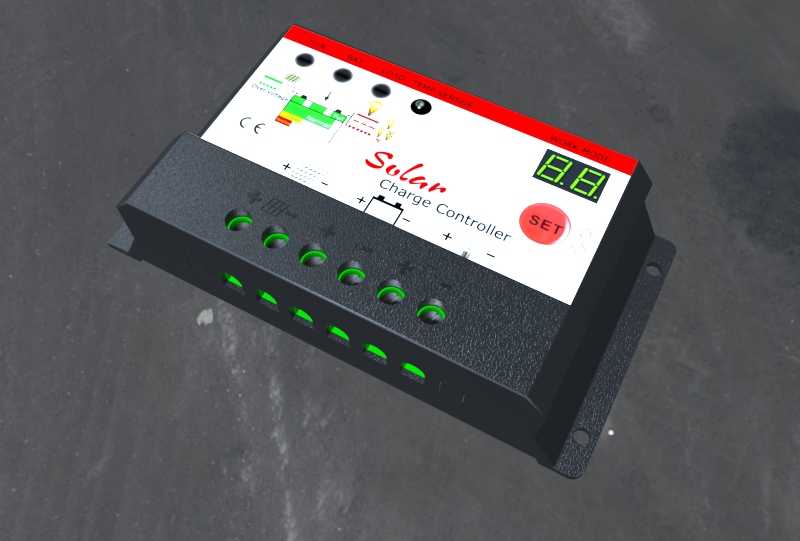

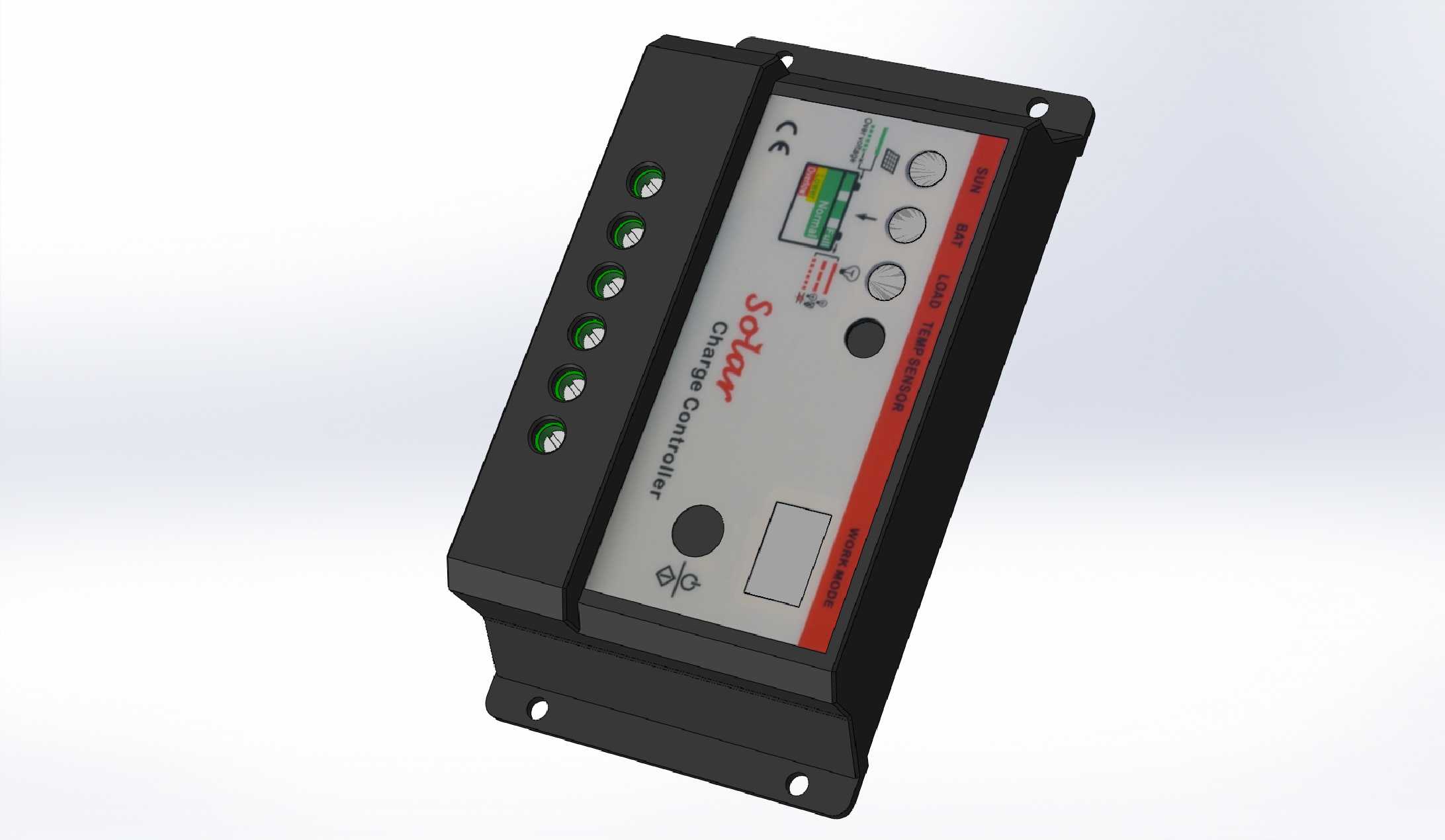

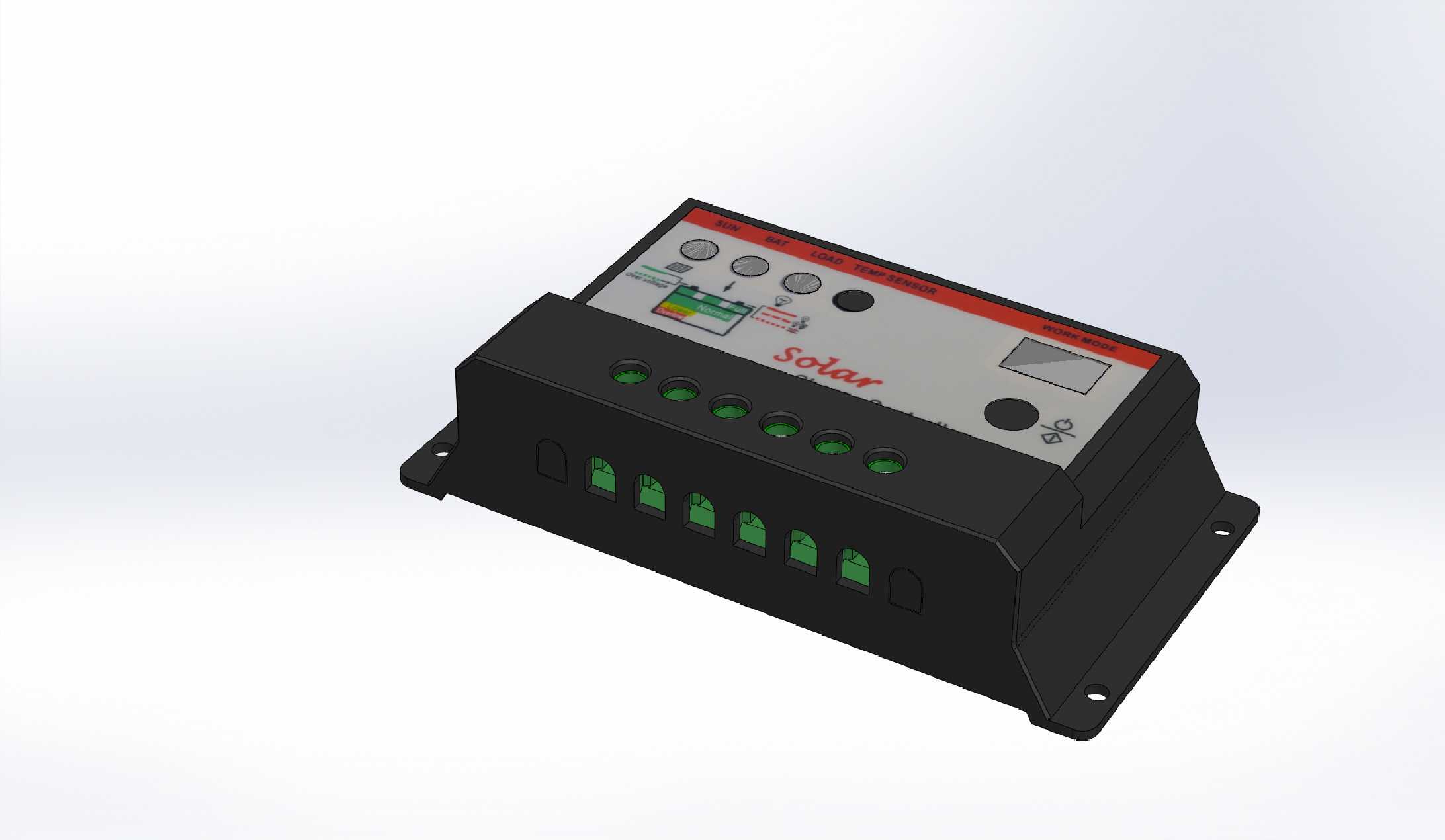

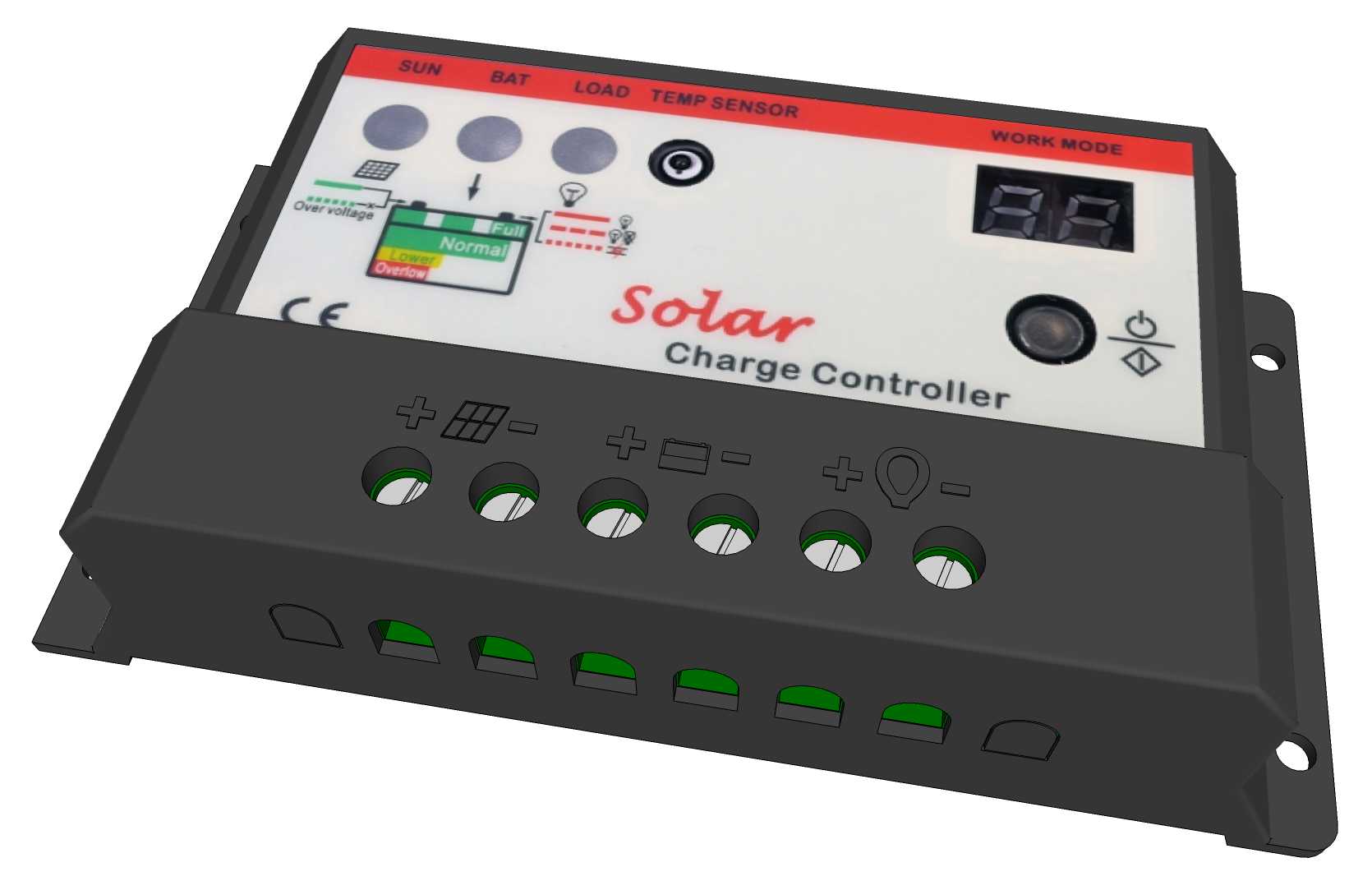

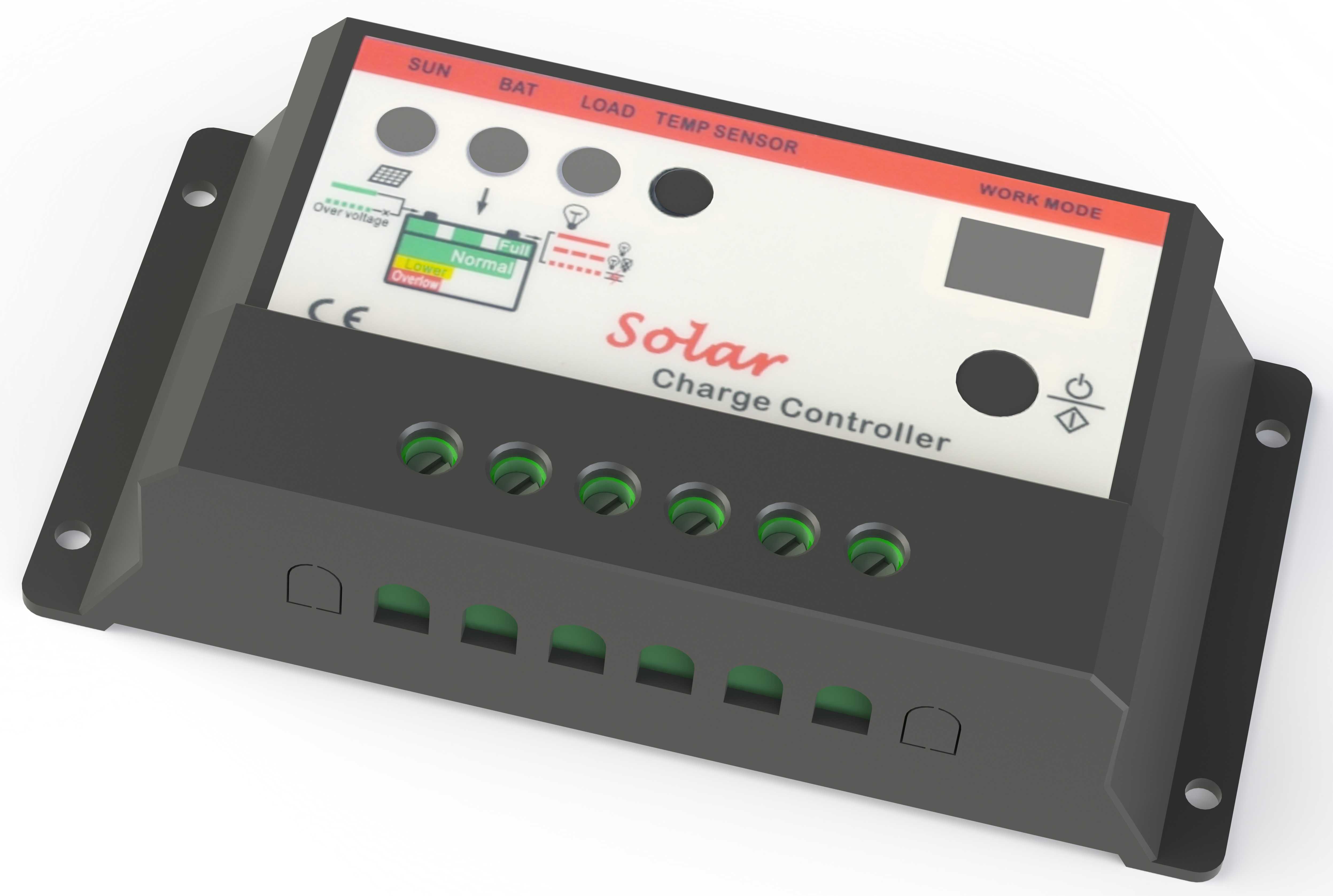

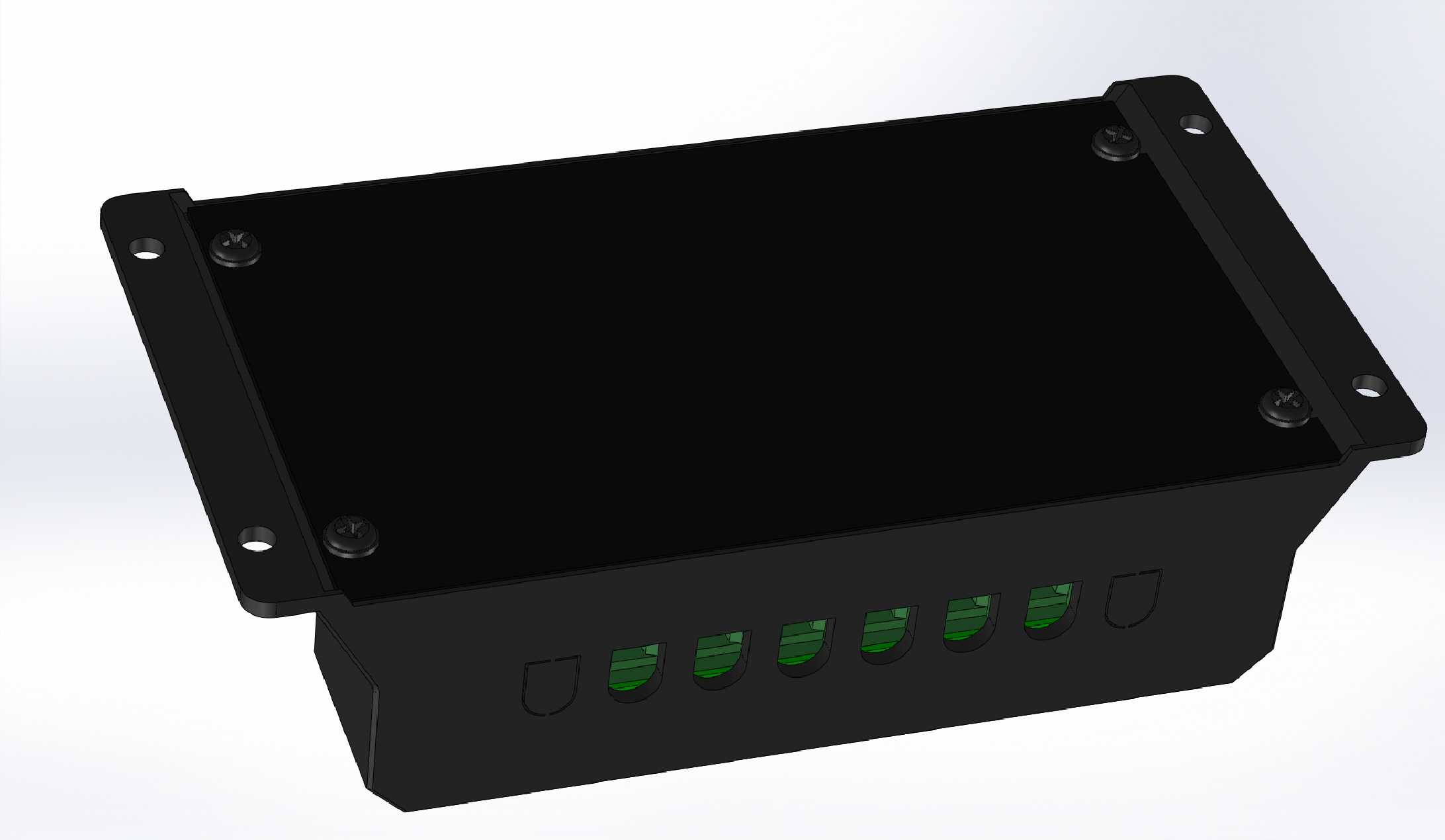

这款太阳能充放电控制器主要面向小型离网光伏供电场景设计，可广泛应用于户用分布式小型光伏系统、户外监控设备供电单元、牧区便携光伏供电装置、太阳能路灯供电管控、野外作业临时供电系统等场景，作为光伏板与储能电池、用电负载之间的核心管控部件，承担整个供电链路的充放电逻辑管控、状态监测与安全防护功能，能够适配12V与24V两种常见的低压储能电池规格，额定通流能力为10A，可满足百瓦级光伏组件的接入管控需求。在功能设计上，控制器正面设置了清晰的功能分区，顶部红色标识区对应光伏板接入、电池接入、负载输出、温度传感四个核心端口的状态指示，搭配数显窗口可实时展示当前电池电压、充放电状态等核心参数，下方设置的操作按键可完成工作模式切换、参数微调等操作，面板上的图示化标识清晰标注了各端口的接线极性与对应功能，无需查阅复杂说明书即可快速完成接线操作；接线端采用下压式接线端子设计，接线时无需额外焊接，仅通过螺丝刀即可完成导线的紧固连接，端子旁标注了清晰的正负极标识与对应端口符号，分别对应光伏板正负极、电池正负极、负载正负极的接入，可有效避免接反导致的设备损坏。在结构设计思路上，整体采用分体式外壳结构，下半部分为高强度阻燃工程塑料底座，预留了标准的安装固定耳，安装耳上开设的圆形固定孔可适配常规的自攻螺丝或膨胀螺丝安装，底座侧面预留了多组通风槽，可在设备长时间工作时实现内部热量的自然散出，避免功率元件积热导致的性能衰减或寿命缩短；上半部分为操作面板，采用哑光耐磨塑料材质，表面印刷的标识采用耐紫外线油墨，可适应户外长期日晒的使用环境，避免标识脱落模糊。在安装边界上，控制器整体为长方体紧凑型结构，安装时需预留接线操作空间与散热间隙，接线端朝向下方时更便于导线的排布与固定，两侧的固定耳间距适配常规的墙面、杆装支架的安装孔位，无需额外制作转接件即可完成固定，整体外形小巧，可嵌入小型配电箱内部安装，也可直接外露固定在墙面或支架上，外壳的防护设计可应对日常的溅水与灰尘侵入，适配户外半开放场景的使用需求。
