台式电脑主机轴流散热风扇结构设计

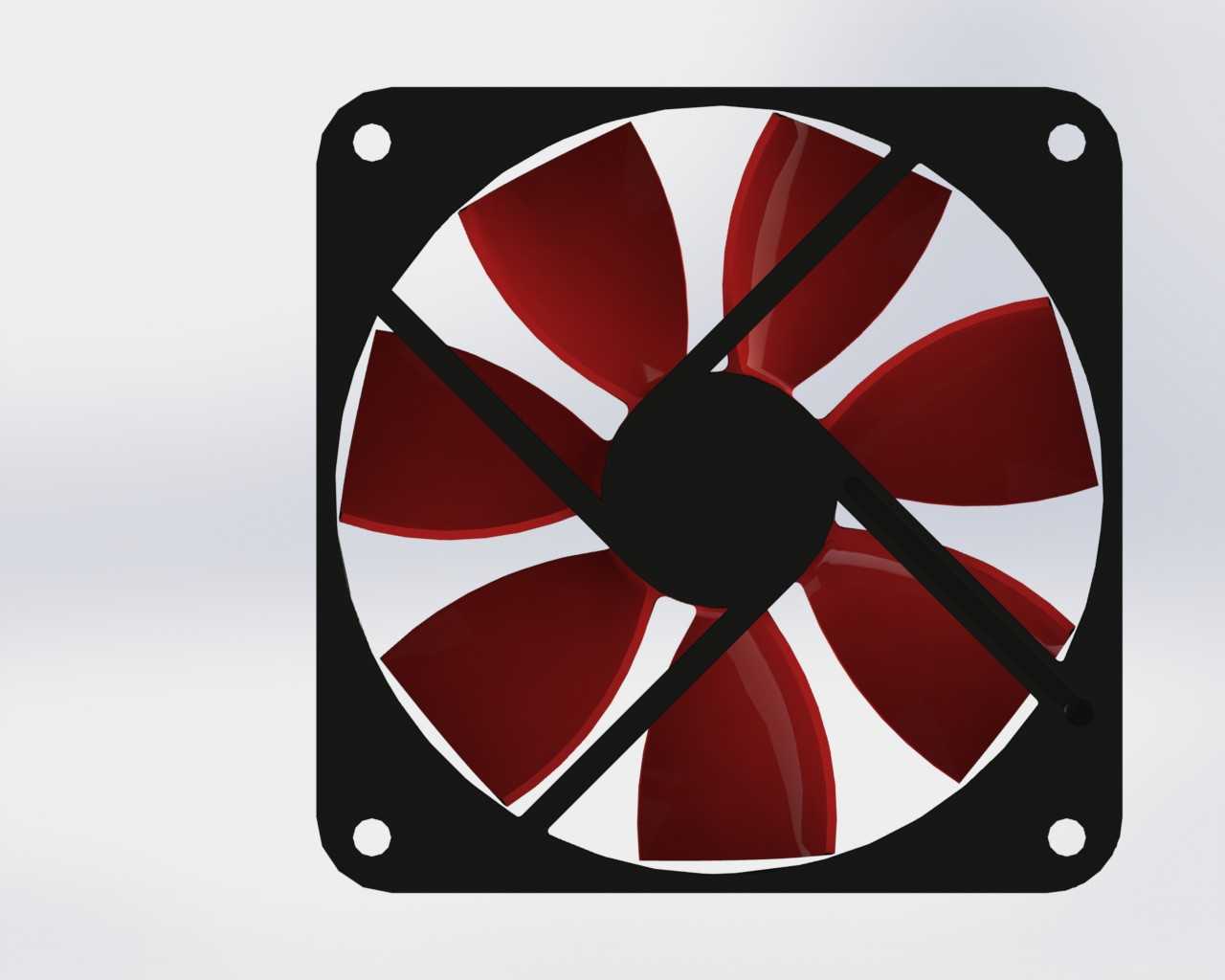

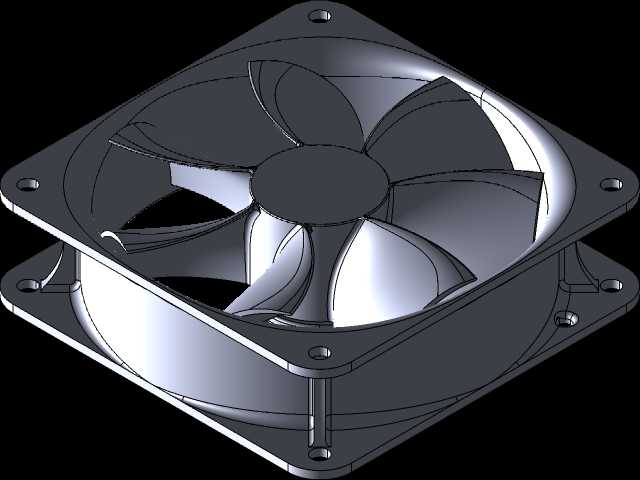

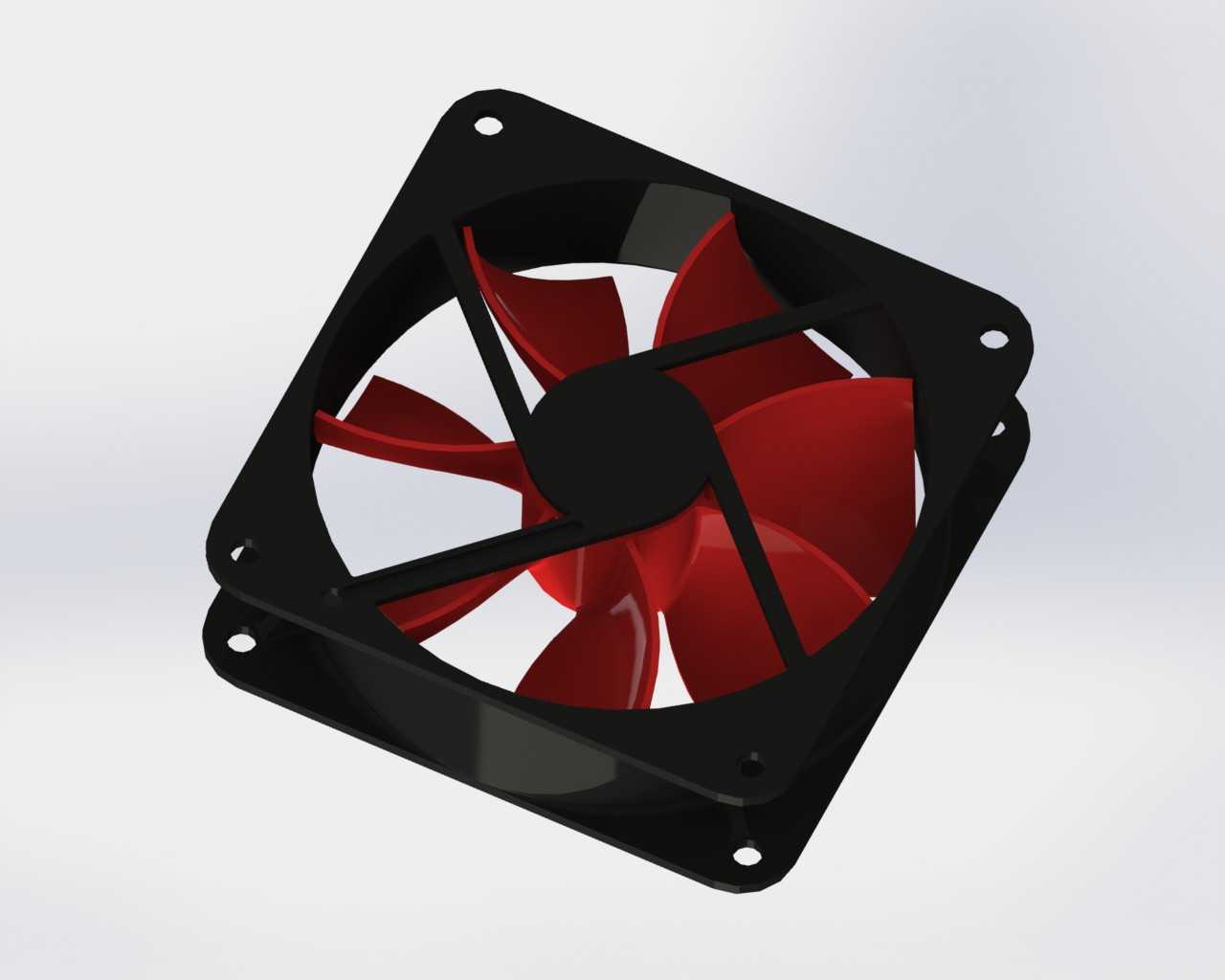

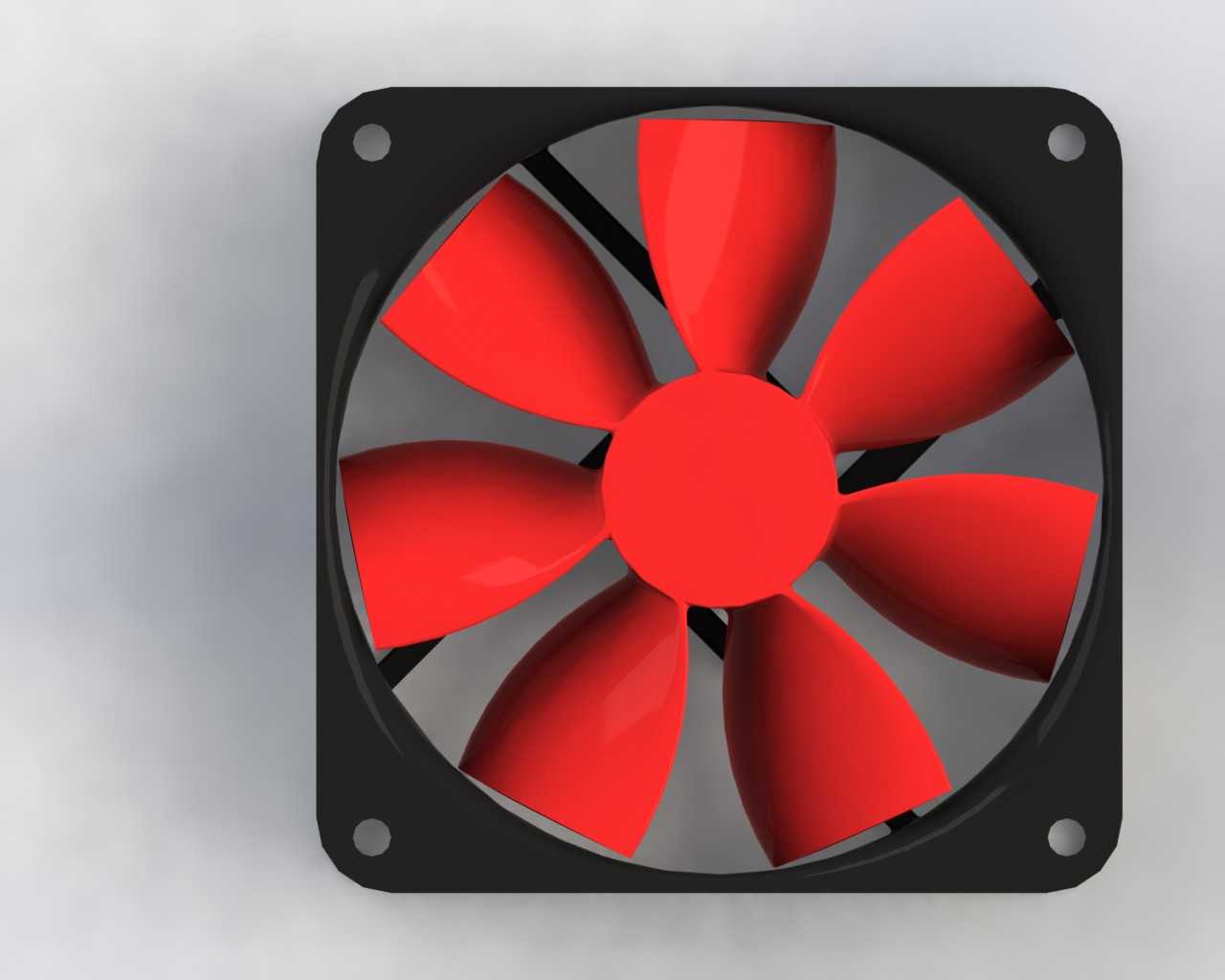

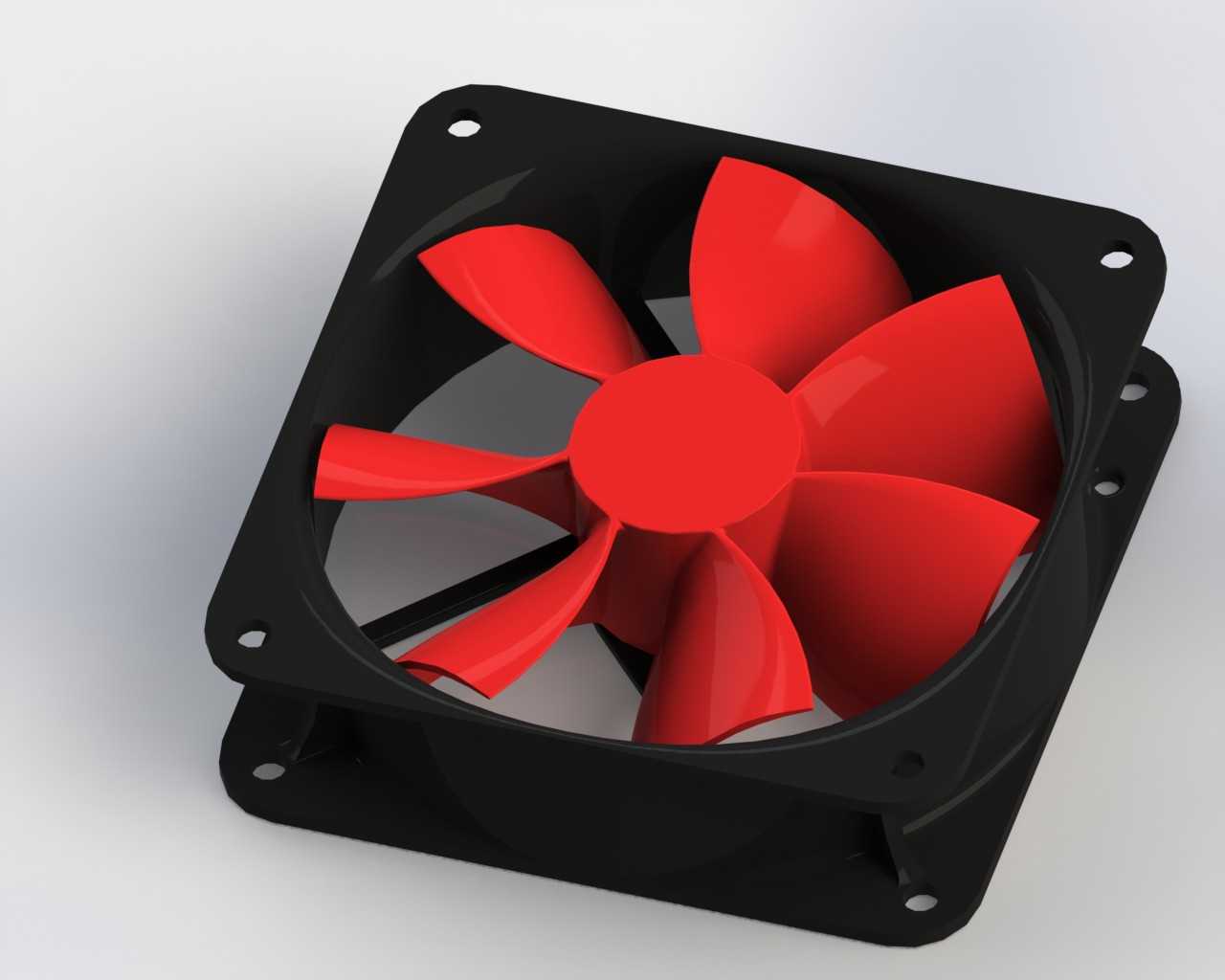

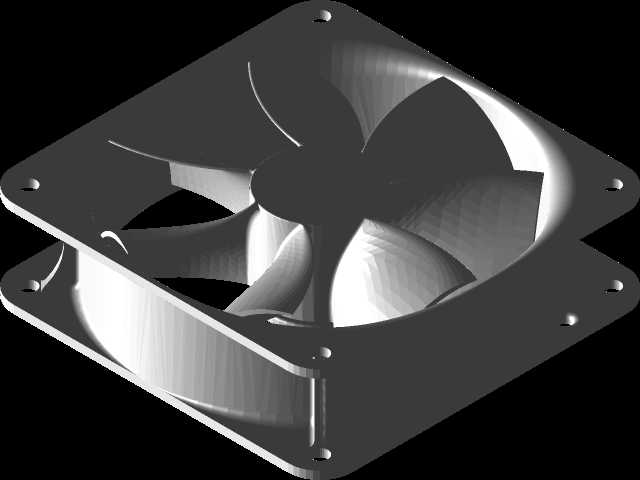

这款轴流散热风扇主要面向台式计算机主机内部的CPU散热场景，是风冷散热系统的核心动力部件，承担着将CPU工作产生的废热快速带出散热鳍片、维持处理器在合理工作温度区间的关键作用，除CPU散热位外，同结构规格的产品也可适配机箱通风位、显卡散热模组、工控机主板散热位等多种需要主动风冷的安装场景，是消费电子、工业控制设备散热系统中应用极为广泛的通用部件。从功能特性来看，这款风扇采用七叶大倾角曲面扇叶设计，扇叶叶型经过流体力学优化，能够在较低转速下输出足够的静压与风量，既可以保证气流能够顺畅穿透密集的铝制散热鳍片间隙，带走鳍片上蓄积的热量，又能有效降低扇叶切割空气产生的湍流噪音，兼顾散热效率与使用静音表现；外框采用方形带安装孔的一体式结构，框体边缘做了加厚处理，能够降低扇叶高速运转时产生的结构共振，进一步减少运行异响，同时框体的导风圈设计可以收拢气流，避免气流沿扇叶边缘逸散，提升送风的集中性。在设计思路上，这款模型重点还原了量产风扇的真实结构细节：扇叶与中心轮毂做了一体化的曲面过渡，避免应力集中导致的扇叶断裂问题，轮毂中心预留了电机安装位，可适配标准尺寸的直流无刷电机，电机走线可沿框体内部的加强筋隐藏布置，避免走线干扰气流；扇叶前缘做了小角度的切角处理，能够打散叶片表面的附面层气流，降低翼尖涡流带来的噪音与风量损失；外框四角的安装孔采用沉头设计，可适配标准规格的减震胶钉与自攻螺丝，安装后不会出现螺丝凸起干涉其他部件的问题。从安装边界来看，这款风扇采用行业通用的120mm方形标准安装尺寸，框体厚度为25mm，四角安装孔的孔距为105mm，安装孔直径为4.2mm，能够适配绝大多数市售塔式CPU散热器、120/240/360规格一体式水冷排、机箱标准12cm风扇位的安装要求，安装时仅需预留出框体厚度方向25mm的空间，加上接线所需的5mm冗余空间，30mm的纵深空间即可完成安装，不会与内存马甲、主板散热装甲、机箱侧板等周边部件产生干涉；扇叶与外框内壁之间预留了均匀的1.5mm间隙，既避免扇叶运转时蹭到框体产生异响，又不会因为间隙过大导致气流回流损失风压。整体结构完全贴合量产消费级散热风扇的真实设计逻辑，可作为散热系统设计、电脑配件结构验证的三维参考模型。
