台式机CPU散热用轴流PC风扇结构设计

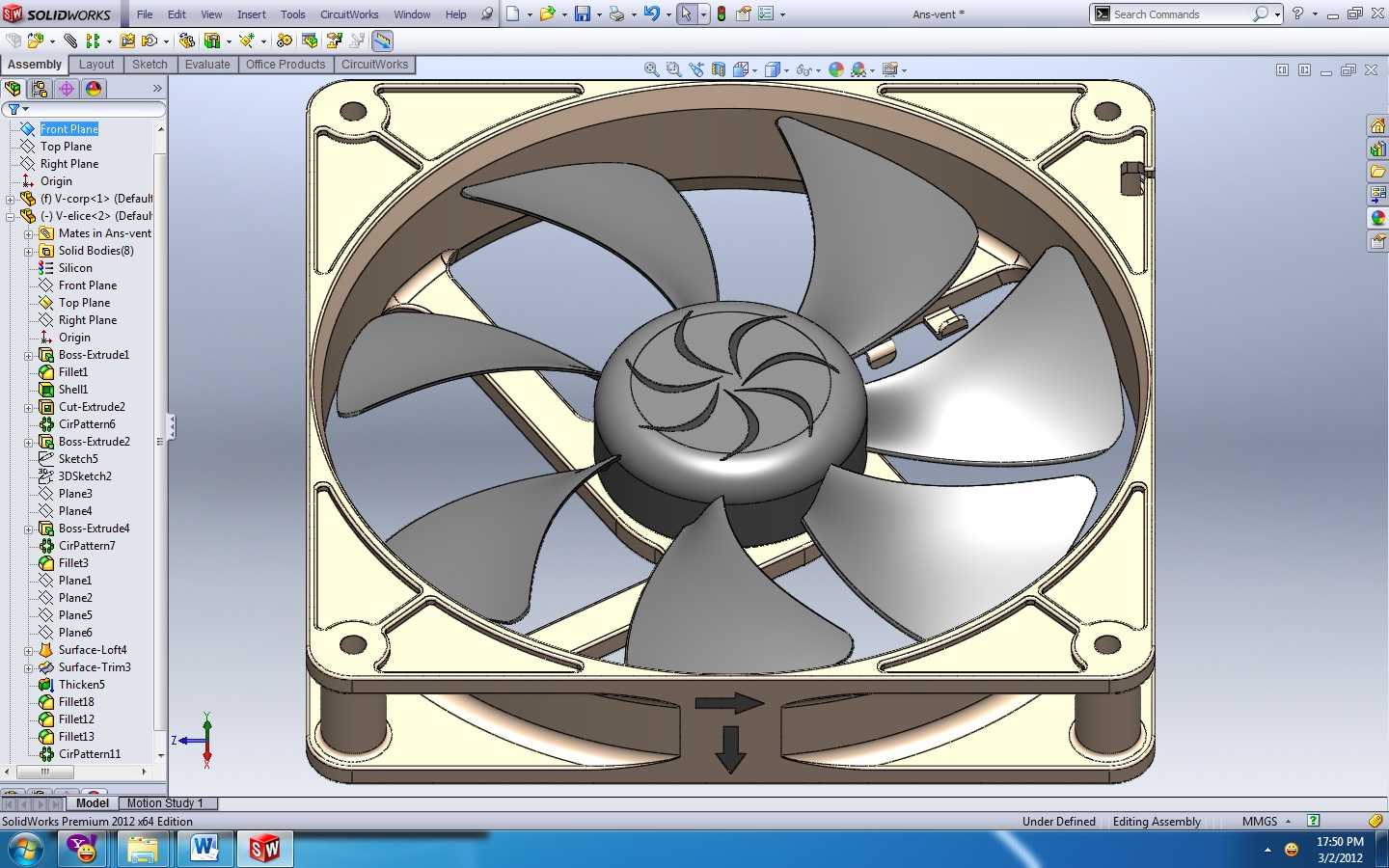

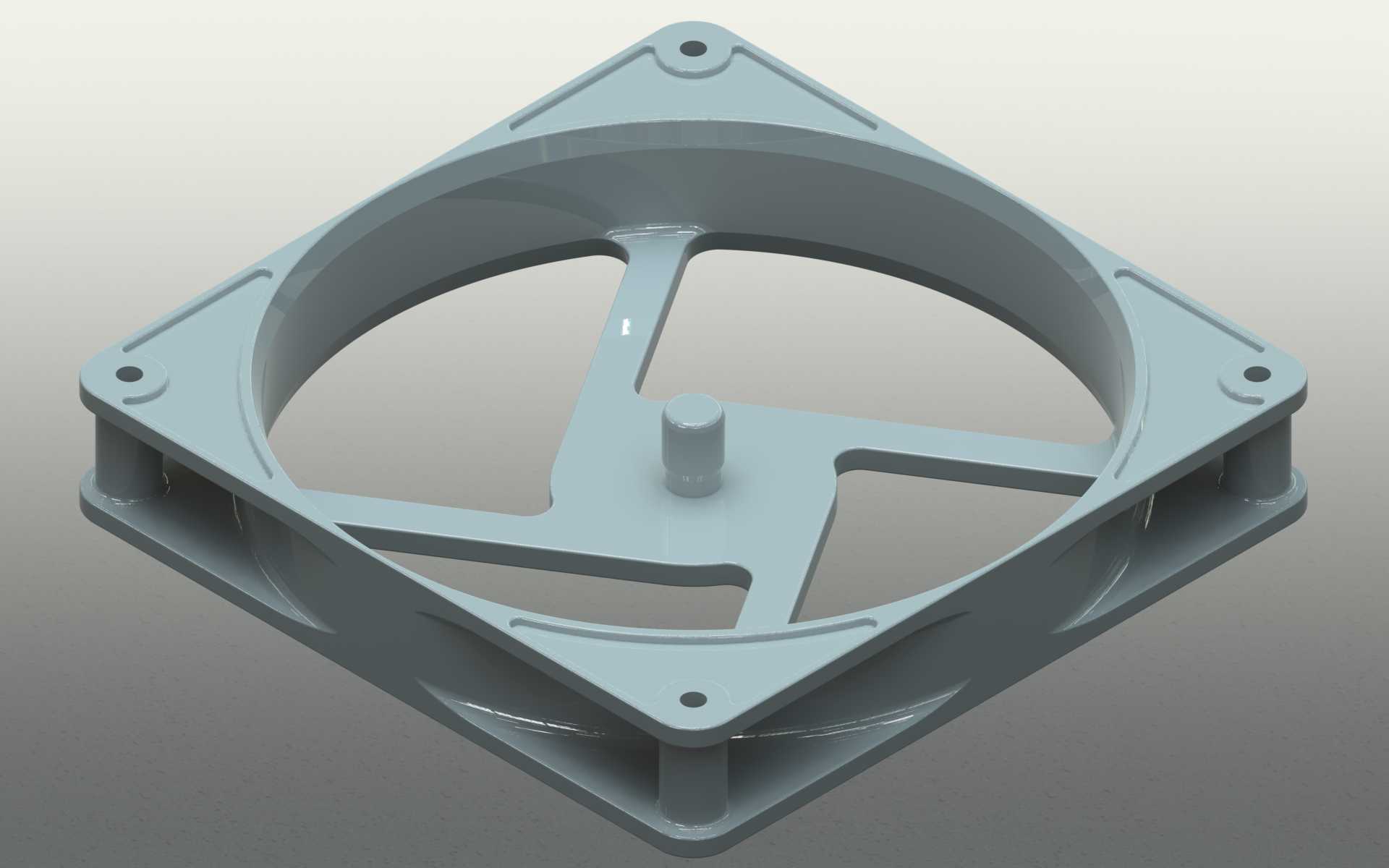

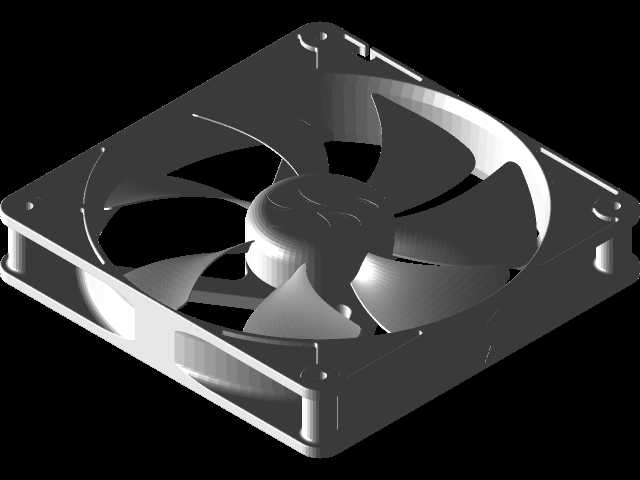

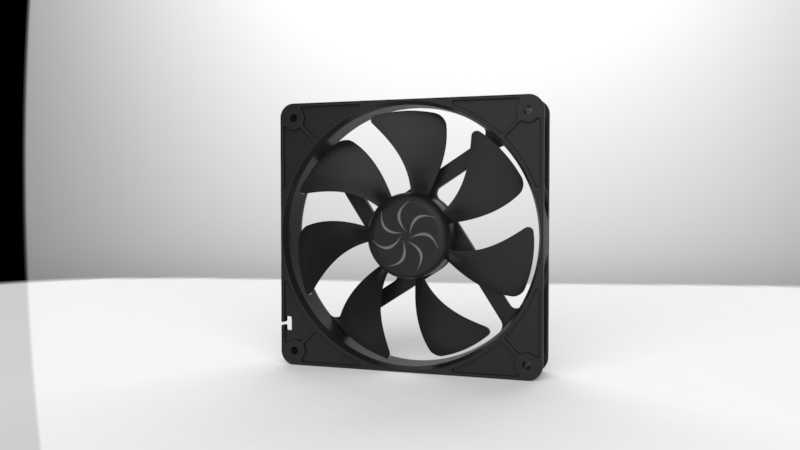

这款PC风扇主要面向台式计算机CPU主动散热场景设计，是台式主机散热系统的核心组成部件，可直接适配标准ATX、MATX机箱的CPU散热安装位，也可拓展用于机箱风道构建、小型工控设备主动通风散热、桌面迷你散热装置改装等场景，能够通过定向气流输送带走发热元件表面堆积的热量，避免电子元件因长时间高温运行出现性能降频、寿命缩减甚至硬件损坏的问题。在功能特性层面，这款轴流风扇采用七叶曲面扇叶设计，扇叶的曲面弧度经过流体力学角度优化，运转时能够切割空气形成稳定的定向轴向气流，相比常规五叶扇叶结构，在相同转速下可以输出更大的通风量，同时扇叶边缘做了切角修型处理，能够减少扇叶切割空气时产生的涡流紊流，降低运转过程中的气动噪音，适配日常办公、家用娱乐等对噪音控制有要求的使用场景。外框采用标准方形圆角结构，四个边角设置有带缓冲减震垫的安装孔位，能够兼容主流120mm规格风扇的安装孔距，安装时可通过螺丝或者减震胶钉完成固定，外框的四个边角做了加厚处理，提升整体结构强度，避免安装过程中受力出现开裂变形，外框内侧设置有导流围边，能够收拢扇叶推动的气流，减少气流向外扩散的损耗，提升风压输出表现，让气流可以更集中地吹向散热鳍片区域，提升热交换效率。在设计思路上，这款风扇采用模块化的结构拆分设计，整体分为外框支撑结构、扇叶转子组件、中心轮毂固定结构三个核心部分，中心轮毂位置预留了电机安装腔体，可适配标准的直流无刷电机安装尺寸，轮毂表面的涡旋造型既可以优化中心区域的气流导向，减少中心位置的气流乱流，也能提升整体外观的辨识度。扇叶与轮毂的连接位置做了加厚过渡处理，能够承受高转速运转时的离心力作用，避免长期运转出现扇叶断裂、形变的问题。从安装边界来看，这款风扇的外框边长符合120mm标准PC风扇的尺寸规范，整体厚度控制在常规25mm的标准厚度区间，不会出现与机箱内存马甲、CPU散热塔、显卡背板等部件的安装干涉问题，安装孔位的位置精度严格遵循行业通用标准，可直接替换同规格的市售成品风扇，不需要额外对安装位进行打孔改装。外框上下两侧设置有风向标识箭头，安装时可根据风道需求快速判断进风出风方向，避免装反影响散热效果。目前结构设计完成了核心外观与支撑结构的搭建，转子部分预留了后续电机驱动结构、轴承组件的装配空间，可进一步拓展完成完整的可生产化结构设计，适配不同转速、不同风量需求的散热方案选型。
