带定制刻字的活动扳手三维建模作品

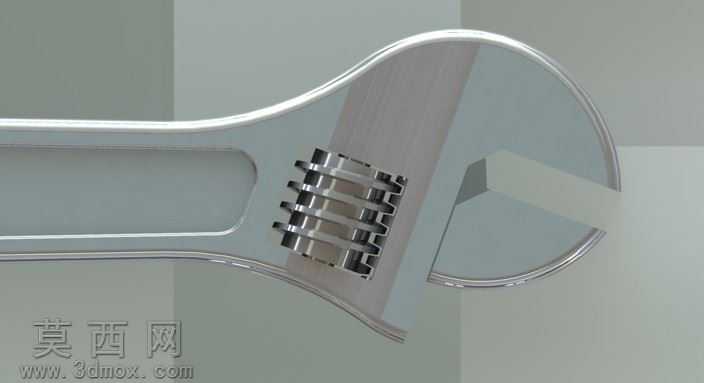

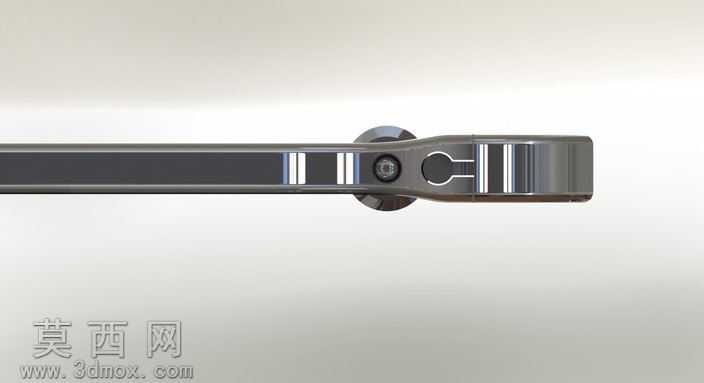

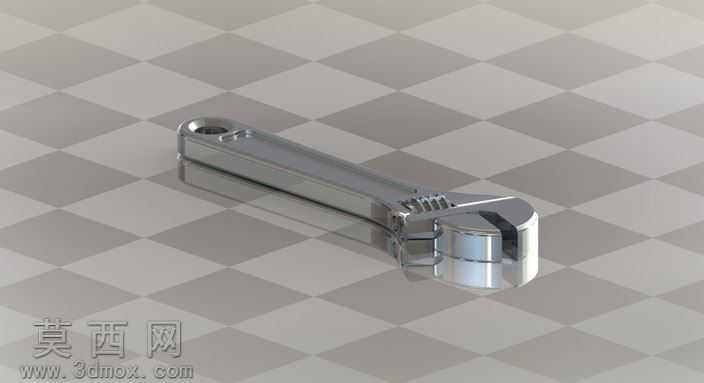

本作品为活动扳手的三维建模成果，建模过程依托参数化设计逻辑完成，首先对活动扳手的核心结构进行拆解，将整体划分为固定扳体、活动扳口、调节蜗杆、尾部挂孔四个核心功能模块，先绘制各部件的二维轮廓草图，通过拉伸、切除等基础特征命令构建各零件的基础实体，再针对细节结构进行精细化处理：对扳体握持区域做符合人体工学的圆弧过渡处理，避免尖锐棱角带来的握持不适感；对活动扳口的夹持齿面做等距阵列的齿形结构，还原真实扳手的防滑夹持特性；对调节蜗杆的螺旋齿形做螺旋扫描特征构建，保证蜗杆与活动扳口底部齿条的啮合结构完全符合真实活动扳手的传动逻辑，实现扳口开合调节的结构合理性。材质与渲染环节，针对扳手主体的铬钒钢材质进行参数调试，调整金属材质的反射率、粗糙度参数，模拟出电镀五金件的亮面金属质感，在手柄区域预留自定义刻字区域，可根据需求替换不同的文字标识，本作品中添加的学院标识刻字采用凹陷浮雕效果处理，通过表面凹凸映射模拟激光刻字的真实质感，刻字边缘做微小的圆角过渡，还原真实加工工艺的细节特征。渲染阶段采用深色纯色背景突出扳手主体，布置三点式布光方案：主光源从侧上方打亮扳手的主体金属面，突出金属材质的高光反射特性；辅光源从另一侧补光，弱化暗部的死黑区域，保留结构细节；轮廓光从后方勾勒扳手的边缘轮廓，让作品从深色背景中分离出来，提升整体视觉层次感。设计过程中严格遵循活动扳手的真实尺寸比例，各部件的装配间隙控制在合理范围内，既保证模型外观的还原度，也可用于装配干涉检查、结构原理演示等场景，模型支持自定义修改刻字内容、调整表面材质效果，可用于工具类产品展示、教学演示素材、文创周边设计参考等不同用途，整体建模过程兼顾了结构准确性与视觉表现力，还原了日常五金工具的真实质感与功能特性。
