起重卷扬用齿轮传动绳鼓结构设计

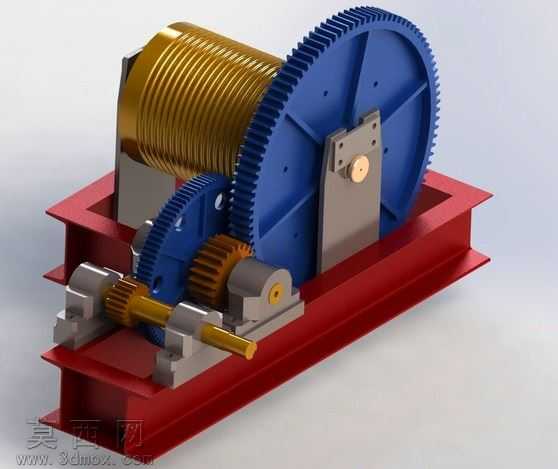

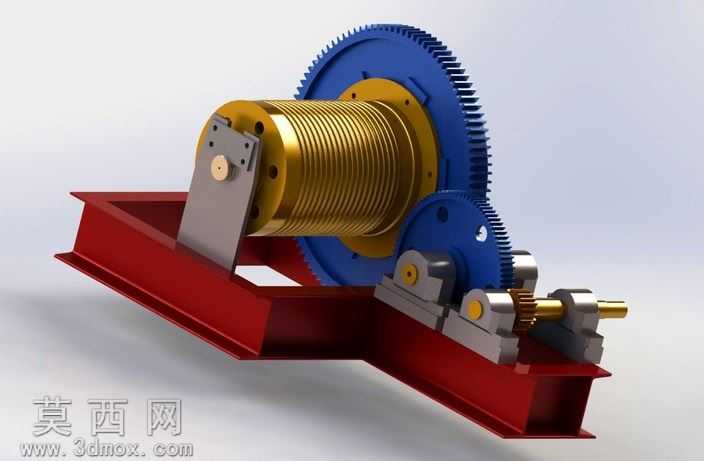

本作品为起重牵引场景使用的齿轮传动式绳鼓三维建模成果，建模阶段严格遵循机械传动设计规范，先完成整体传动链路的参数化草图绘制，确定各级齿轮的模数、齿数、传动比匹配关系，再依次完成卷筒、齿轮组、传动轴、轴承座、安装机架等零部件的独立建模，最后按照实际装配约束完成整体装配，全程校验各运动部件的干涉情况，确保传动路径无卡滞、部件间无不合理碰撞。渲染阶段针对不同零部件匹配对应材质属性：卷筒部分赋予金属黄铜材质，还原绳槽加工后的金属光泽与细腻纹理，清晰呈现卷筒表面等距排布的绳槽结构，该结构可保证绳索收放时整齐排布，避免乱绳咬绳问题；各级传动齿轮赋予深蓝色工程塑料与调质钢区分材质，大直径从动齿轮与小直径主动齿轮的齿形参数精准匹配，中间过渡齿轮组完成动力的二级减速传递，可将输入轴的高转速低扭矩转换为卷筒端的低转速大扭矩，满足起重牵引的动力输出需求；安装底座采用红色型钢焊接机架材质，呈现型钢的厚重金属质感与焊接结构的稳固特征，轴承座、轴端挡盖等支撑部件赋予银灰色铸铁材质，还原机械加工后的哑光金属表面质感。设计过程中重点考量绳鼓的受力特性，卷筒的壁厚、辐板结构均按照额定牵引载荷做结构强化，齿轮的齿宽、轴径参数匹配传动扭矩要求，安装底座的型钢排布兼顾支撑刚性与整体重量控制，两侧轴承座的同轴度在装配约束中做严格限定，避免传动轴运转时出现偏磨问题。输入轴端延伸出机架外侧，可配套连接驱动电机或手动驱动部件，齿轮组外侧预留的安装位可加装防护盖板，避免运行过程中杂物卡入齿隙，整体结构紧凑传动效率高，可直接用于起重设备、牵引设备的配套结构设计参考，也可作为机械传动教学的演示模型使用，完整呈现二级齿轮减速带动卷筒收卷绳索的工作原理，各零部件的建模精度满足后续工程出图、模拟仿真的使用要求。
