自动化工厂搅拌生产成套设备结构设计

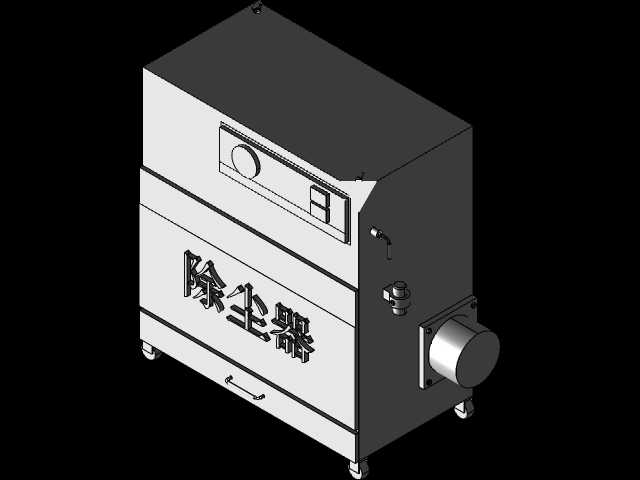

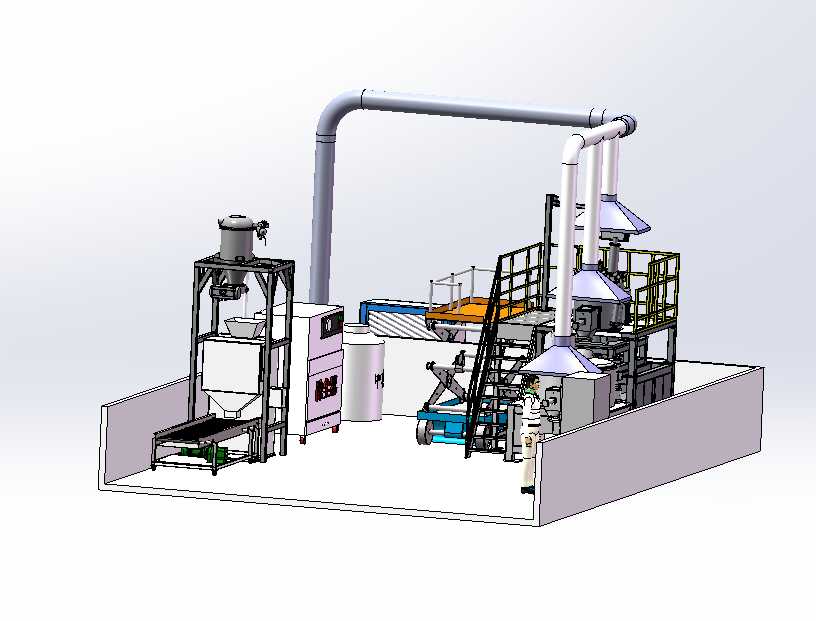

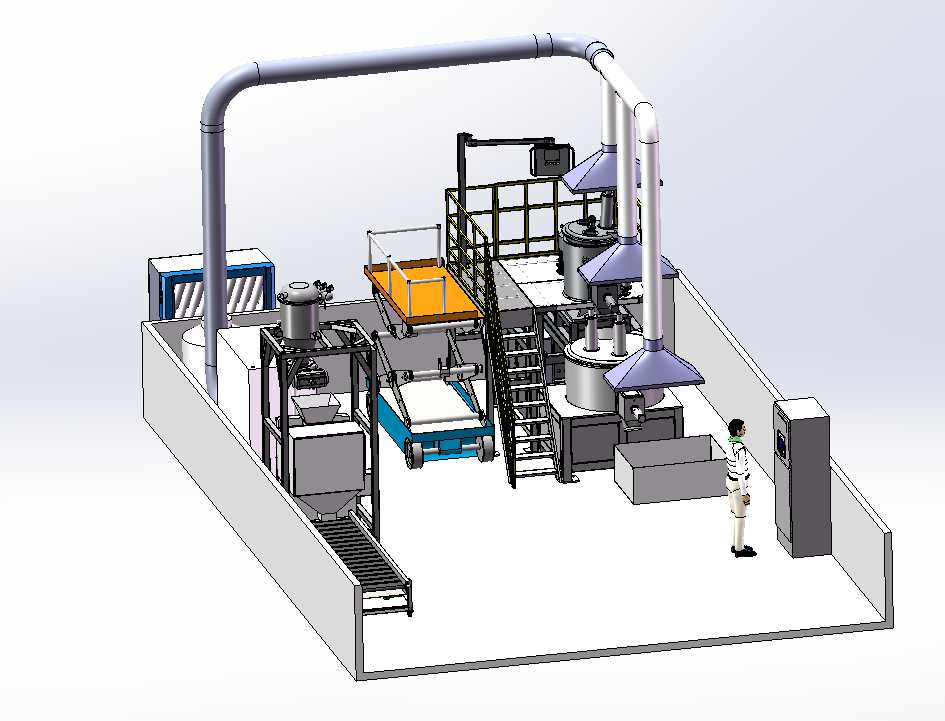

这套成套设备主要面向粉体、颗粒类物料的规模化混配生产场景，常见于食品添加剂加工、改性塑料制备、建筑粉料混拌、精细化工原料预处理等生产环节，可完成从原料暂存、定量输送、精准混拌、粉尘收集到成品出料的全流程连续作业，替代传统分散式人工操作工位，大幅降低生产过程中的物料损耗与人工干预强度，同时有效管控生产现场的粉尘溢散问题，满足规范化车间的生产环境要求。整套产线采用模块化分区布局设计，左侧为原料上料与计量单元，配置密封式储料仓与真空上料机构，可将袋装或吨包盛装的原料自动输送至计量料斗，按照预设配比完成物料称重后送入下方搅拌主机；搅拌主机采用框架式承力结构，主机腔体密封设计，搭配搅拌桨组可实现不同密度、不同粒径物料的均匀混配，混配完成后的物料可通过下方出料机构输送至后续包装或中转工序。产线中部设置带安全护栏的操作平台与步梯，方便操作人员定期对设备高位部件进行巡检、维护与参数调整，平台下方布置物料中转与辅助动力单元，合理利用垂直空间压缩产线整体占地面积。产线右侧为多工位并行处理单元，搭配三套集尘罩通过管道连接至中央除尘管路，可将各工位投料、混拌过程中产生的溢散粉尘统一收集处理，避免粉尘扩散至车间公共区域，同时回收的物料可回流至生产环节减少原料浪费。整套设备外围设置矮围边结构，可界定生产作业区域边界，避免无关人员误入作业风险区，同时承接少量洒落物料方便日常清洁。设计过程中充分考虑各单元的安装与维护边界，各功能模块之间预留足够的操作与检修空间，管道走线沿设备框架与平台侧边规整布置，避免与人员操作通道产生干涉；设备整体高度适配常规工业厂房的层高要求，无需对厂房结构进行特殊改造即可完成部署，各动力单元与操作工位的位置设置符合人机工程学要求，降低操作人员日常作业的动作强度。
