辊压式片材自动送料整平设备结构

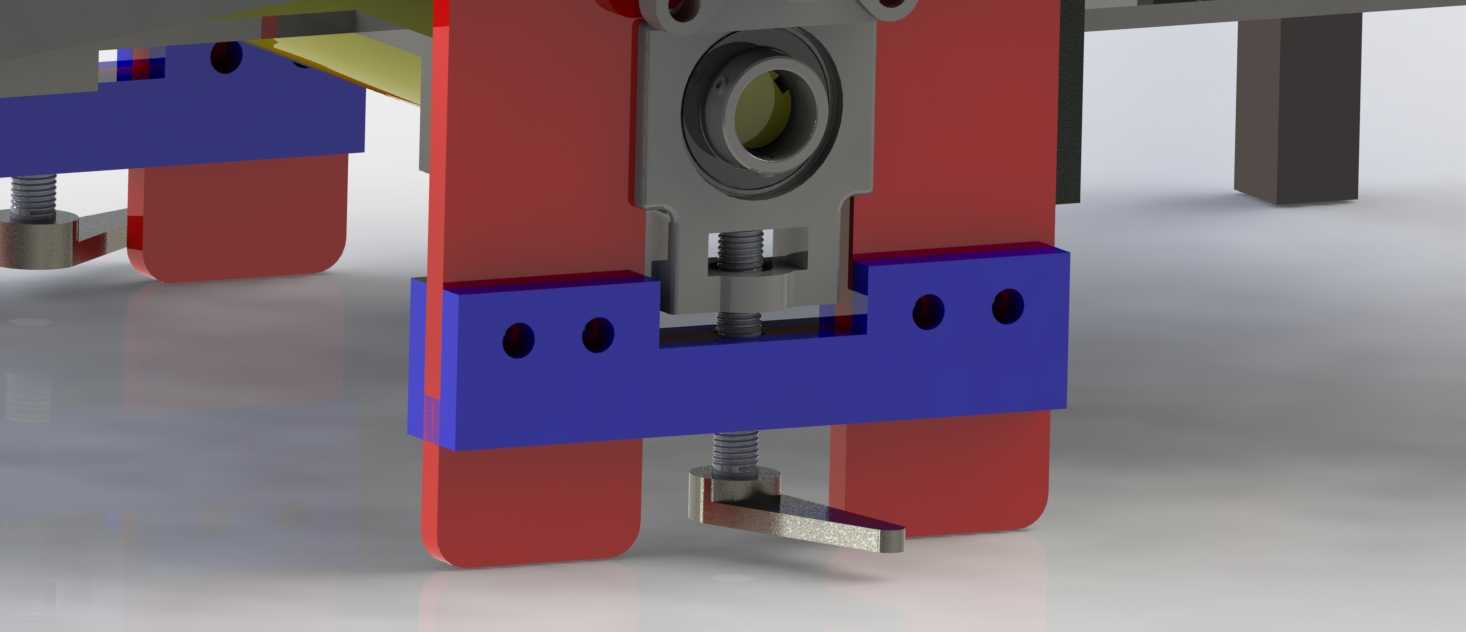

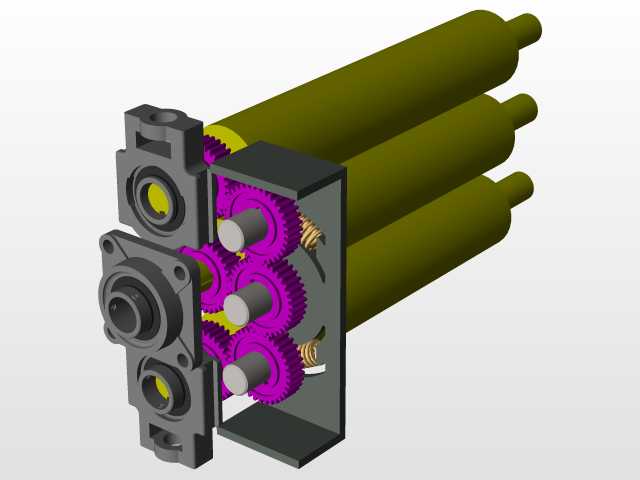

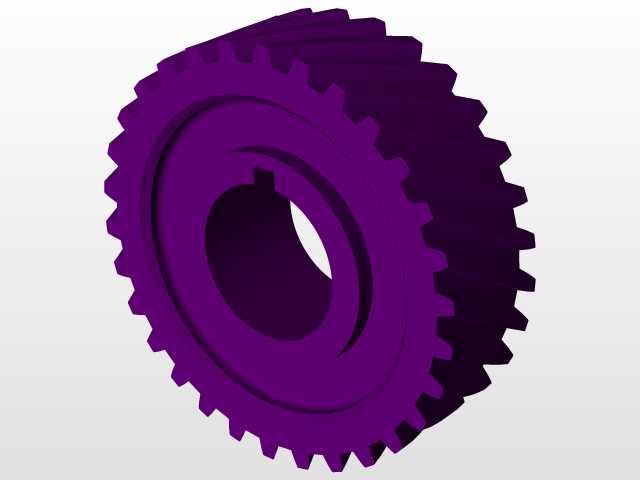

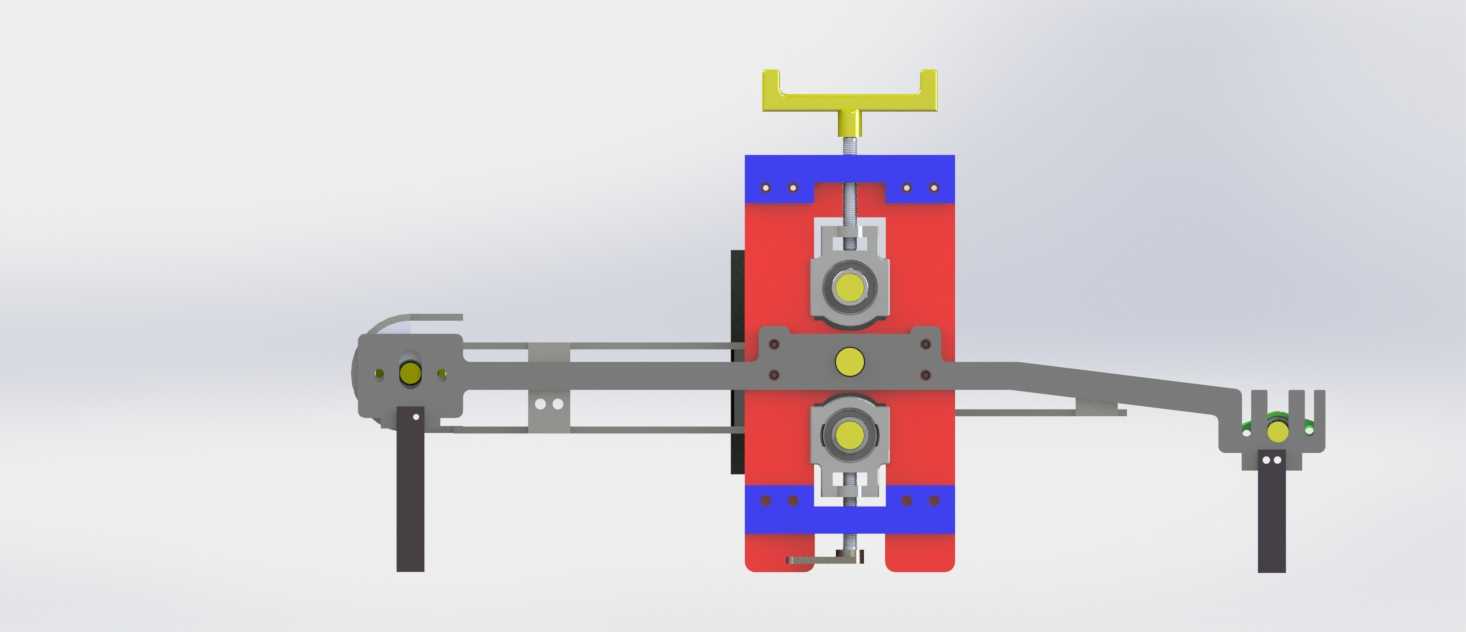

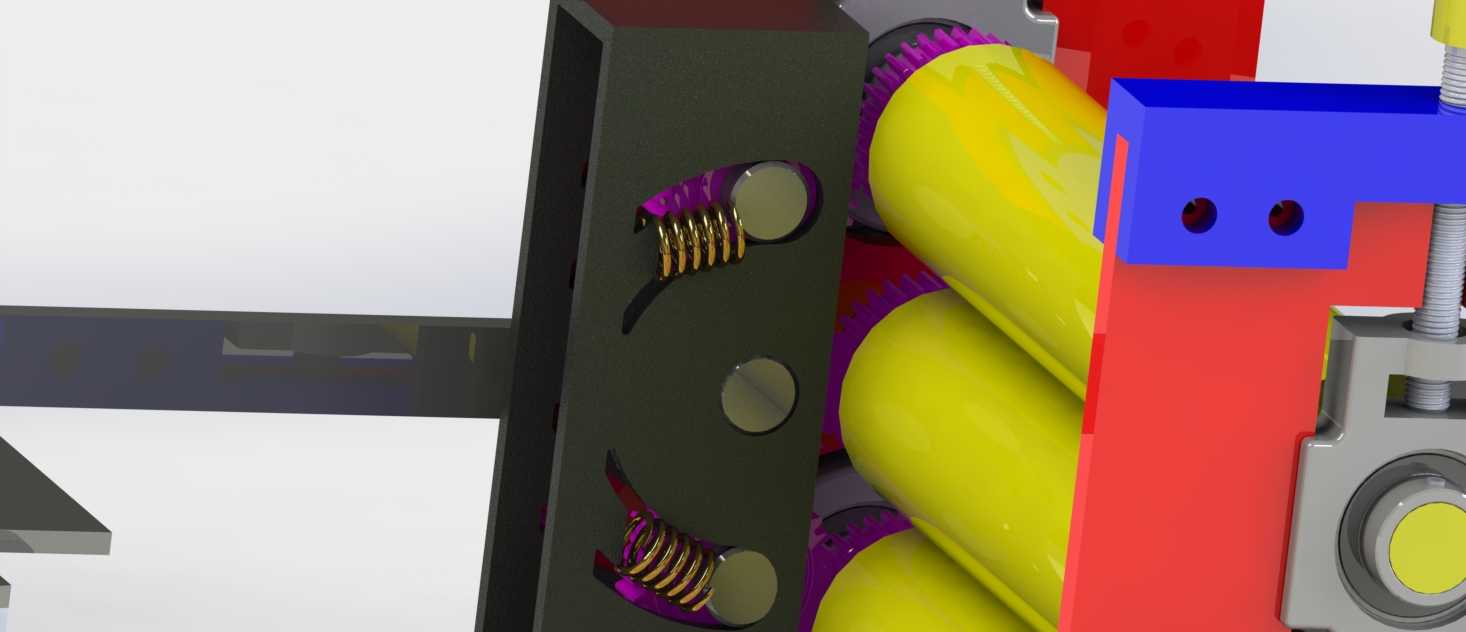

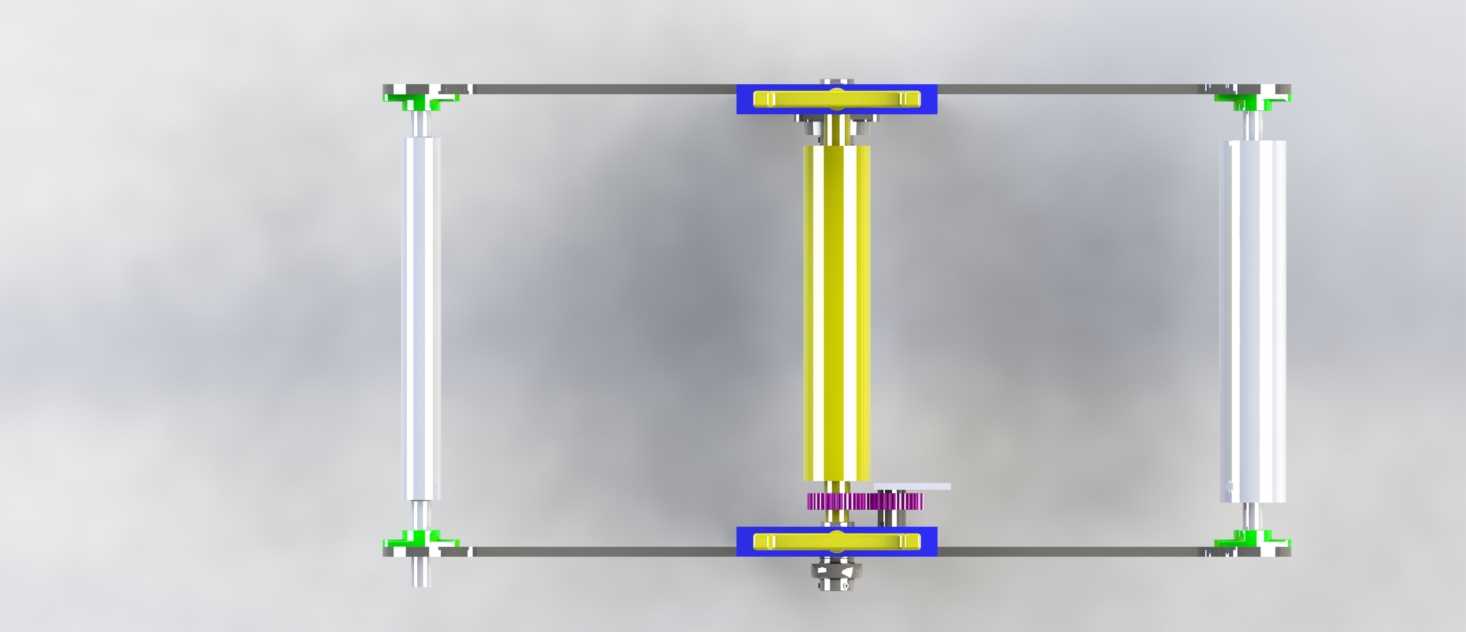

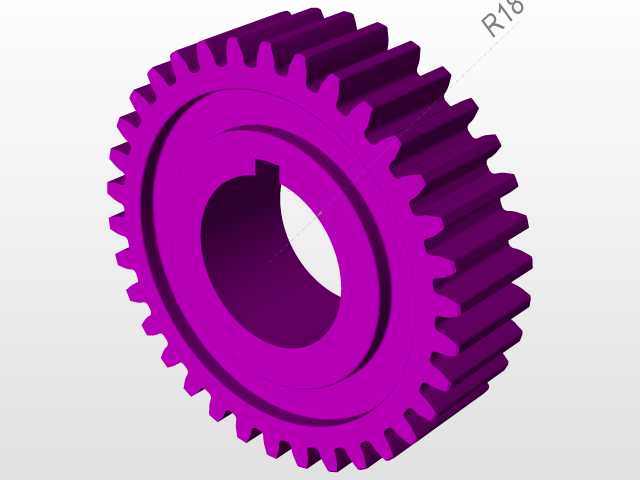

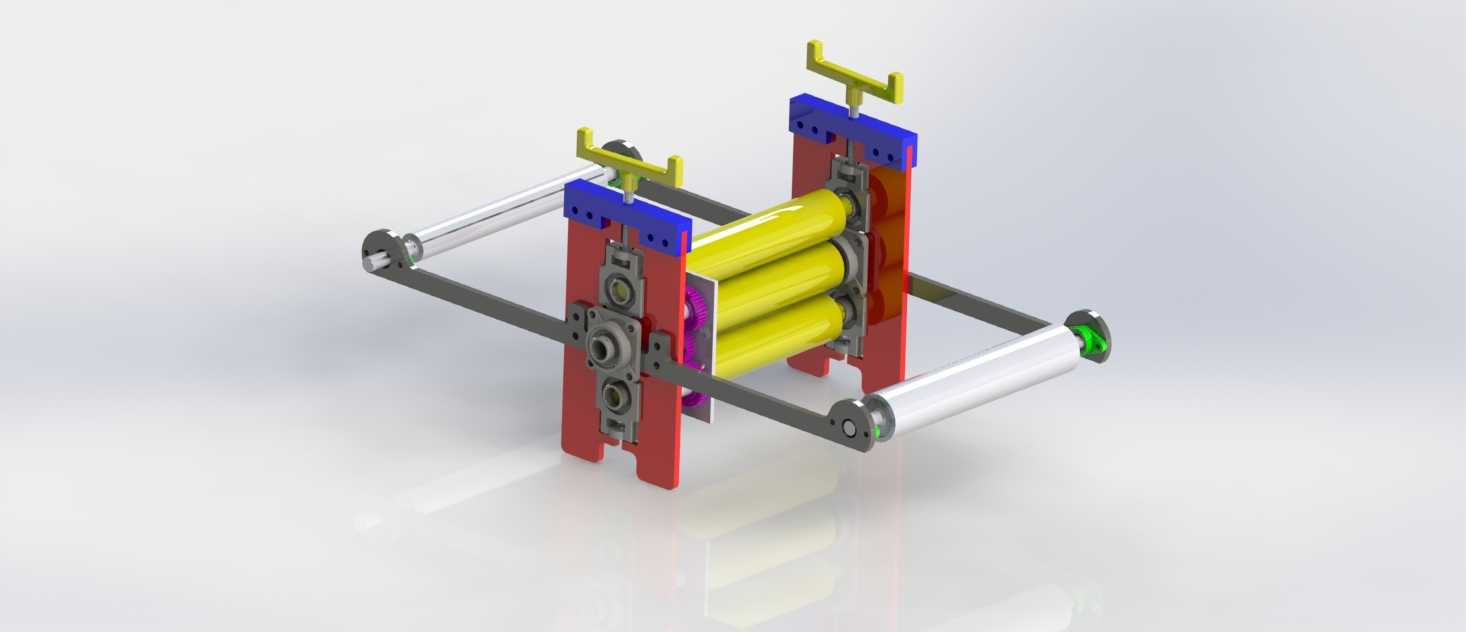

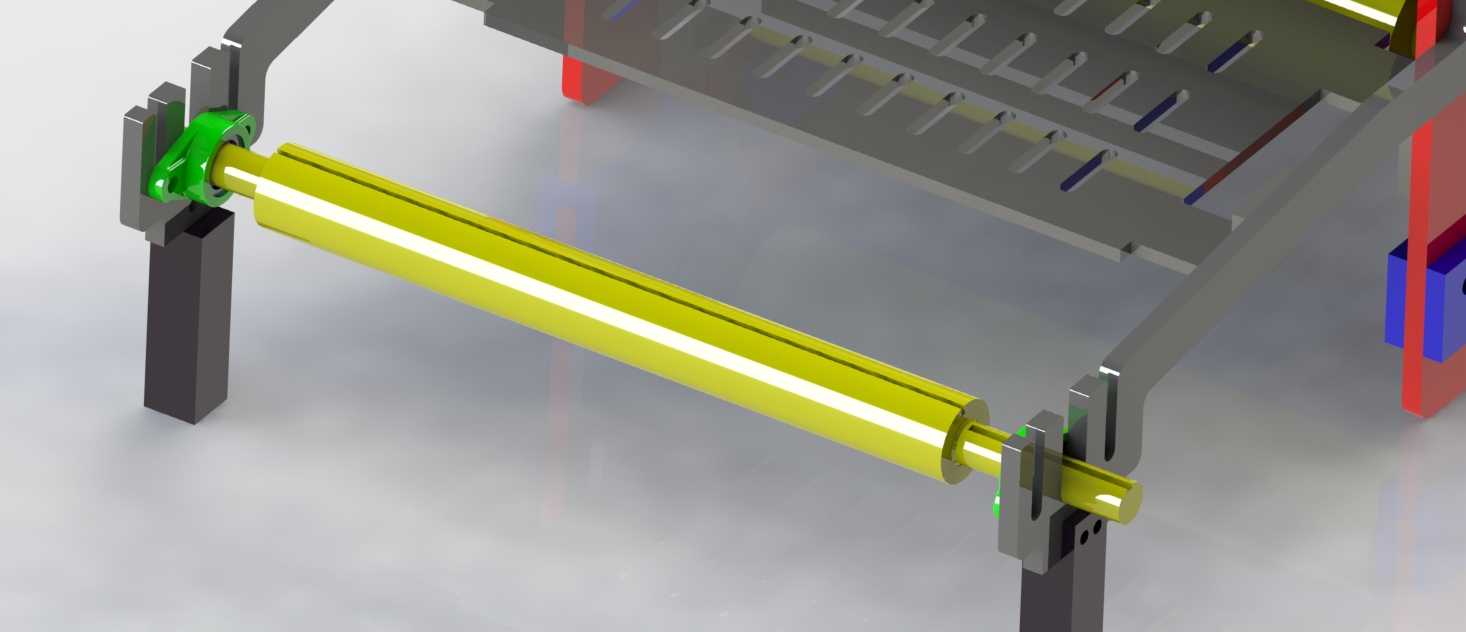

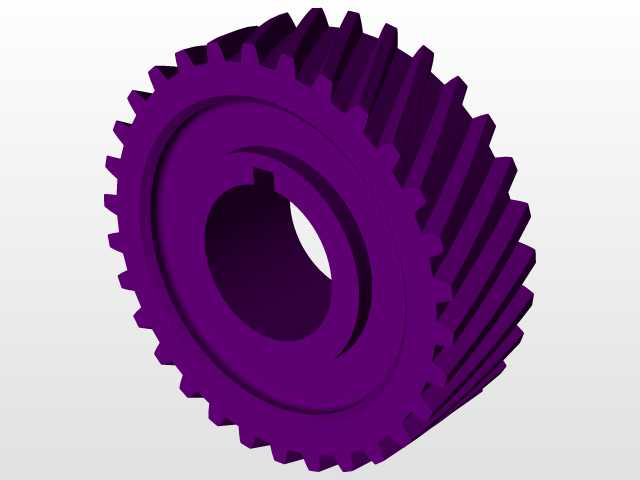

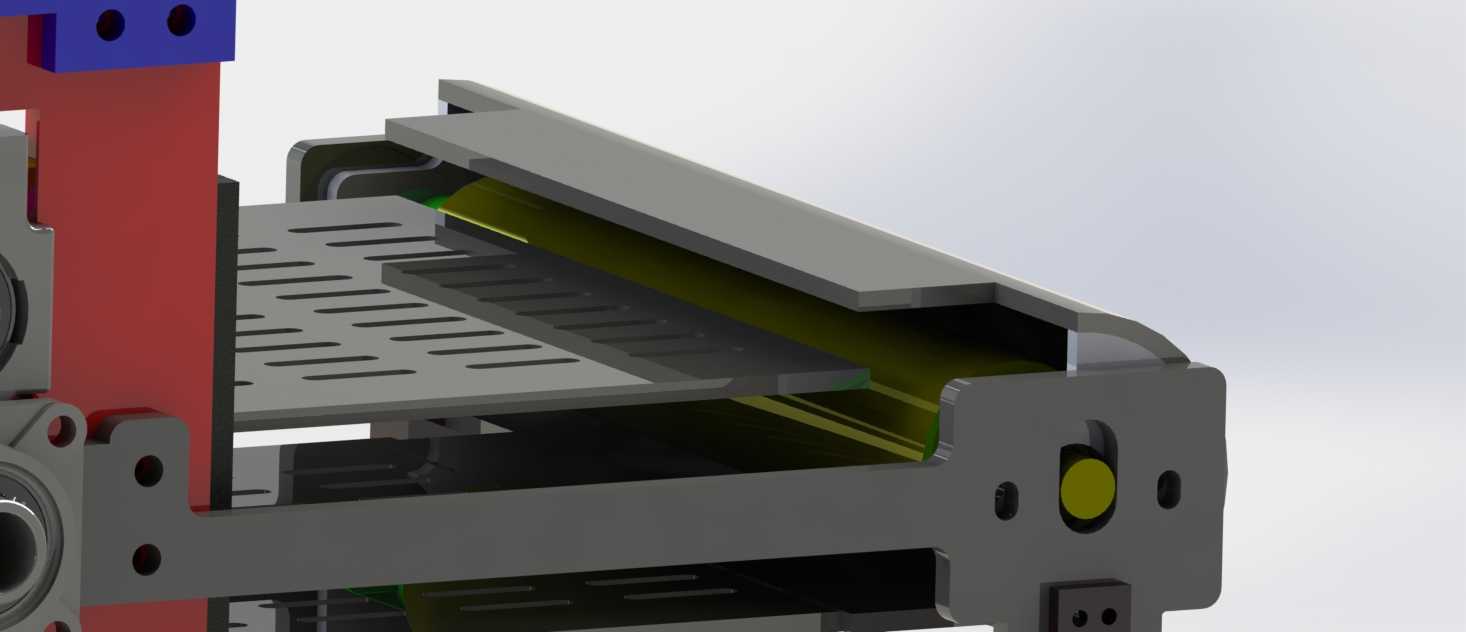

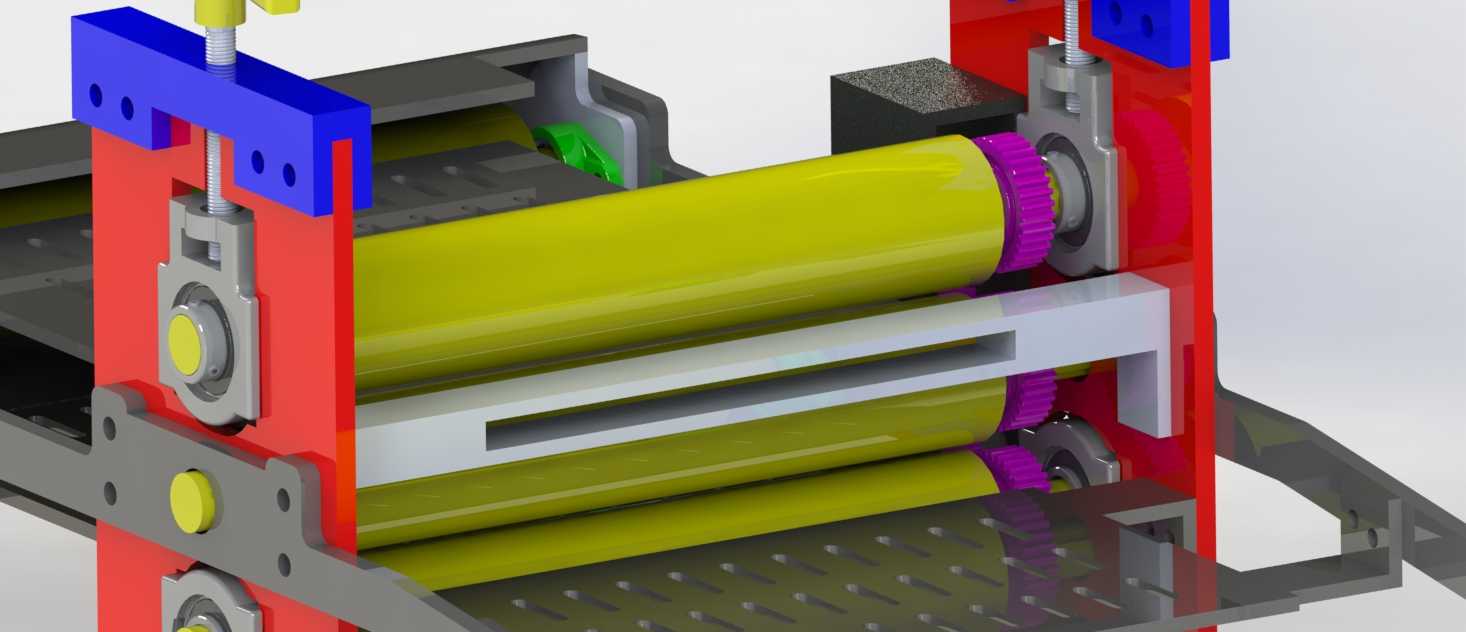

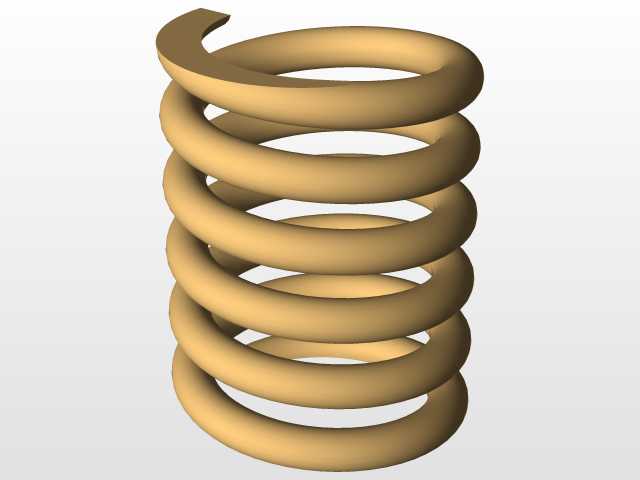

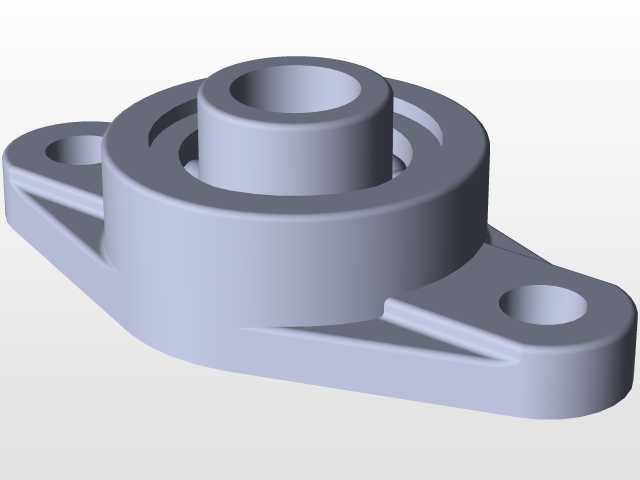

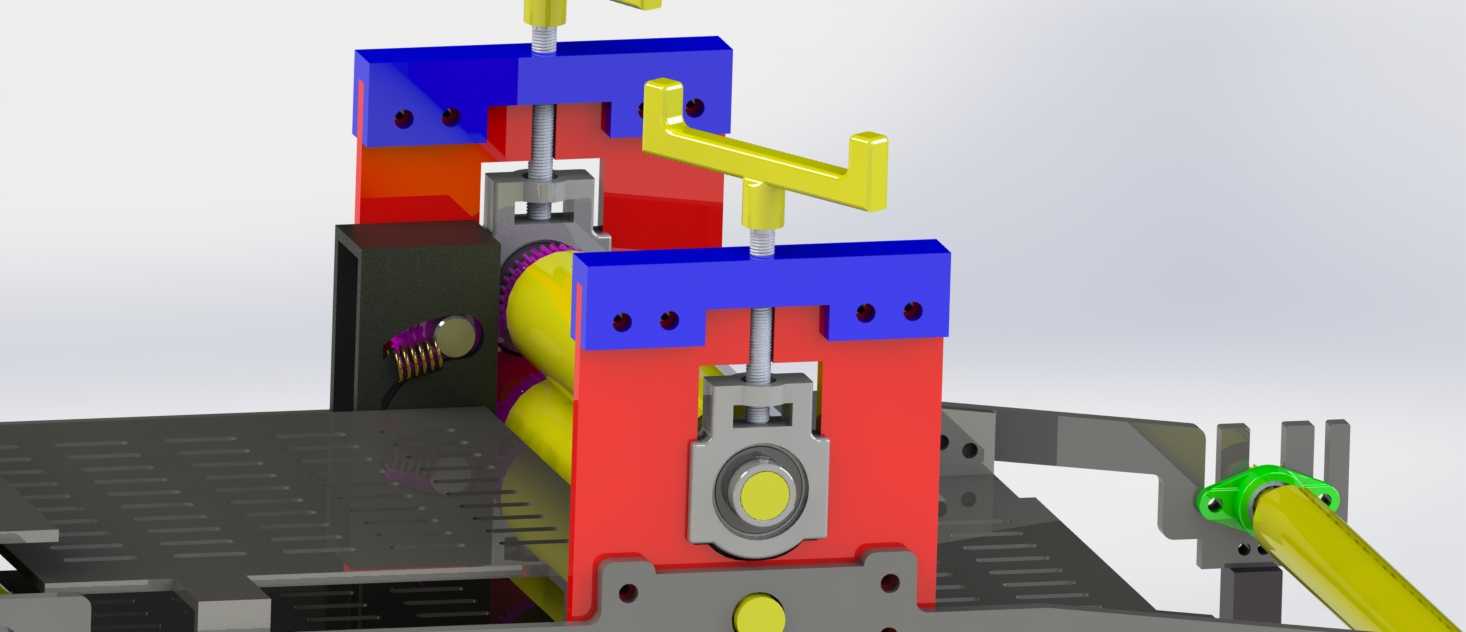

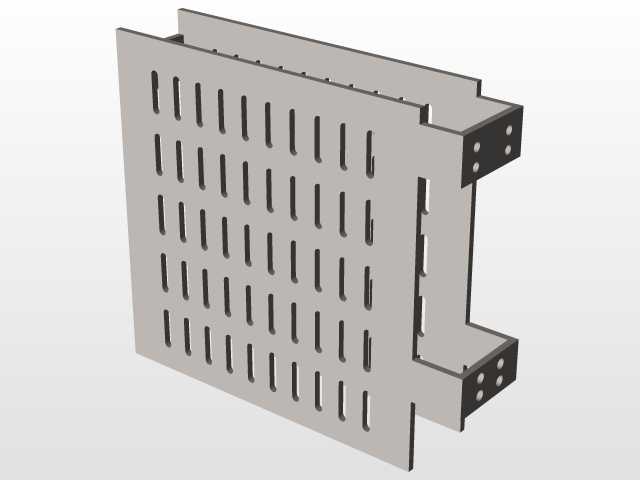

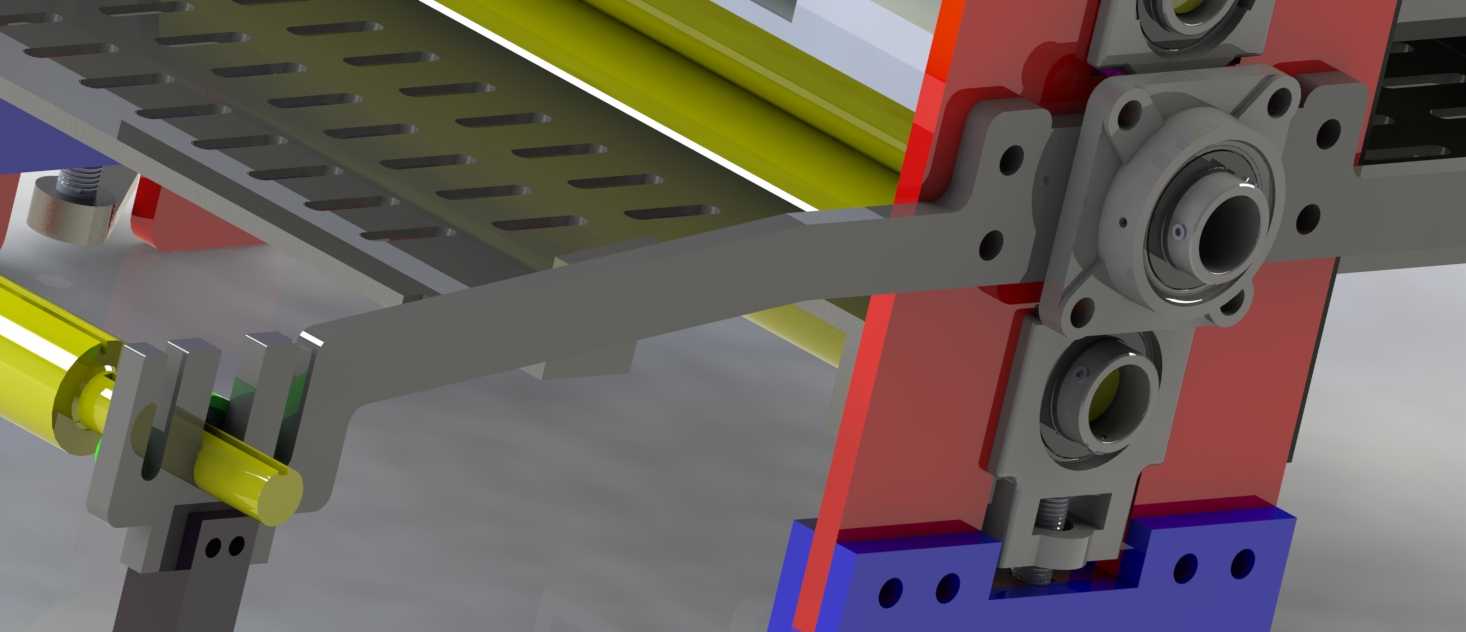

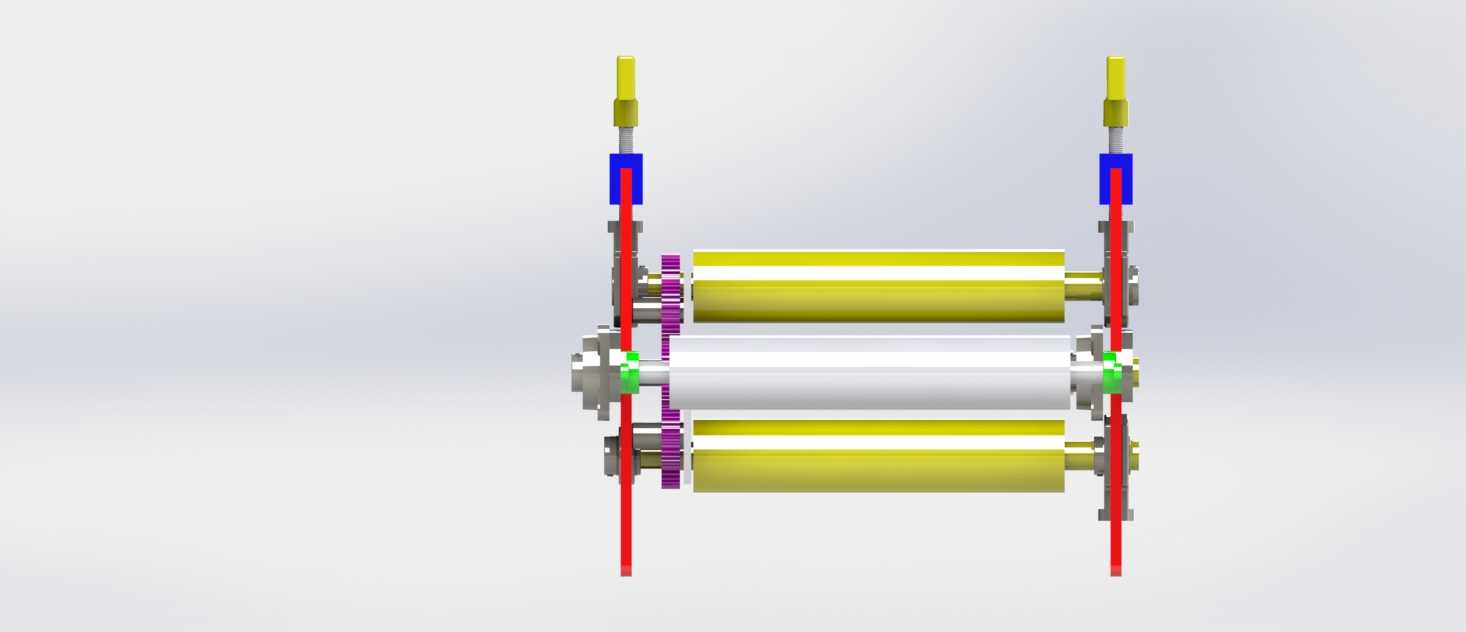

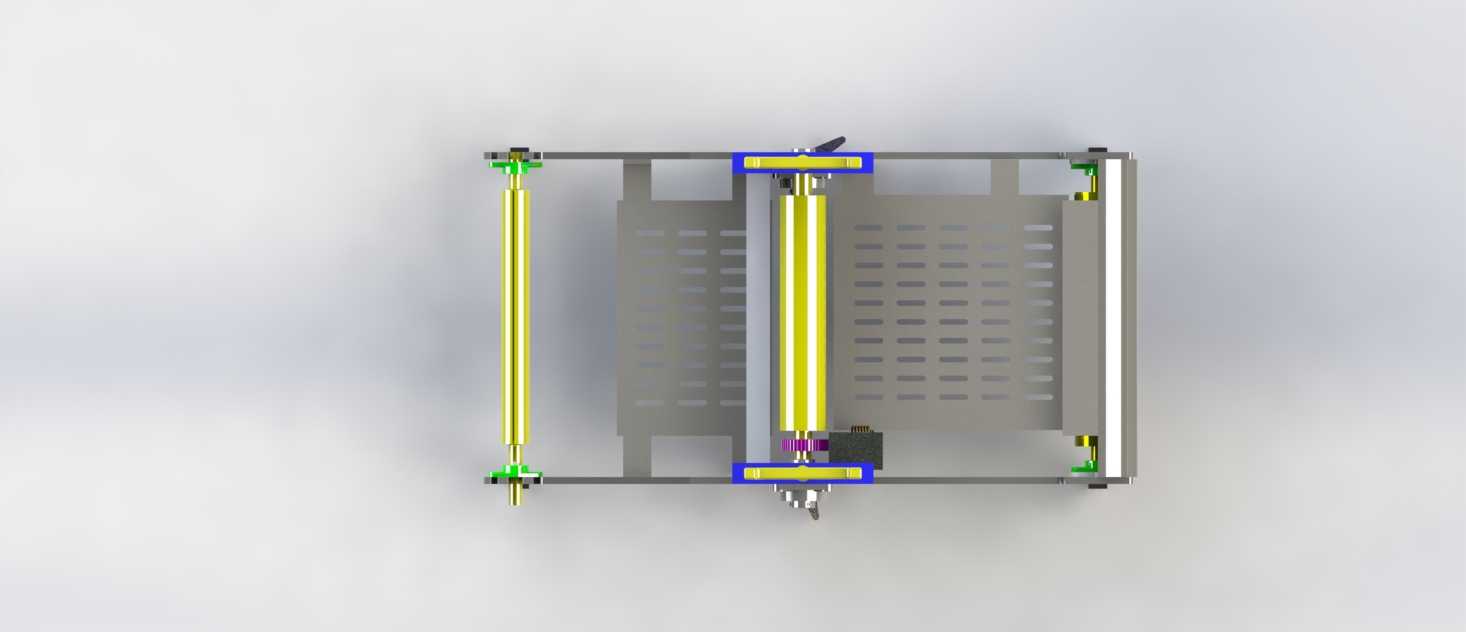

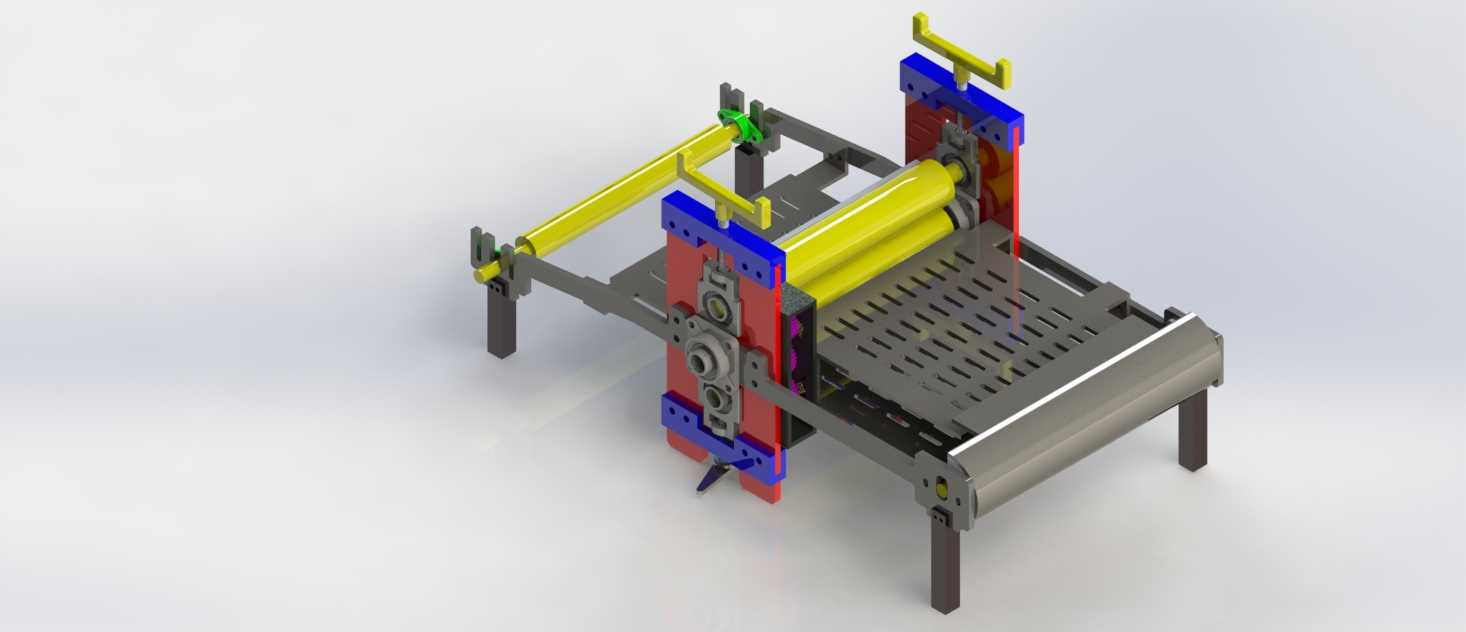

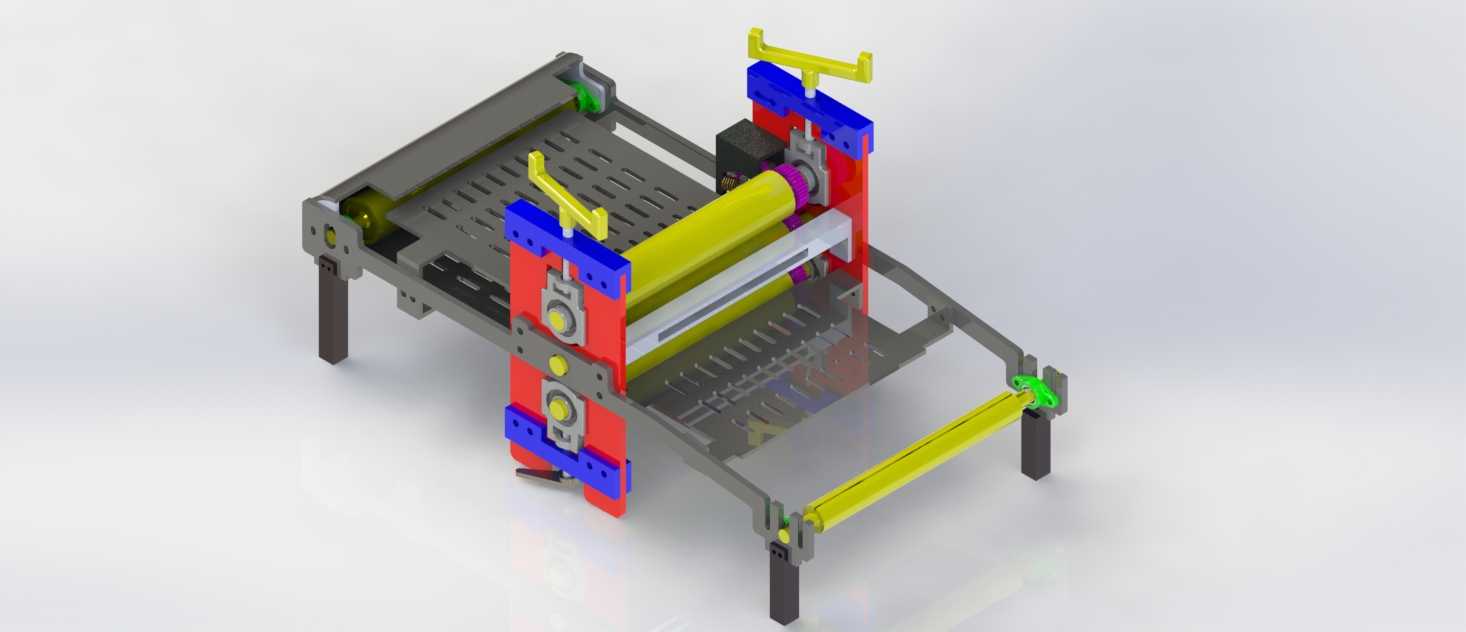

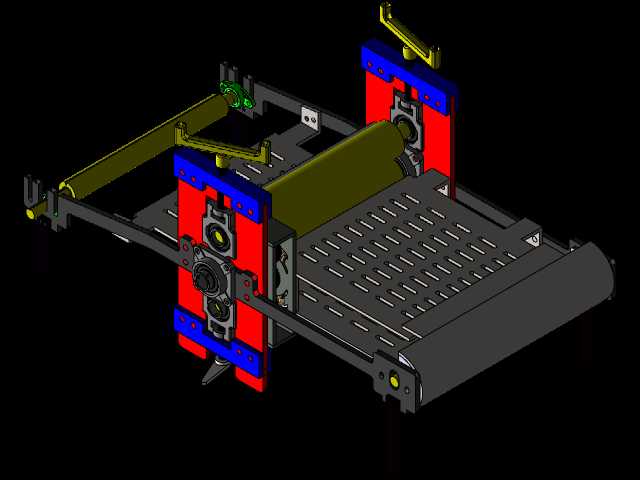

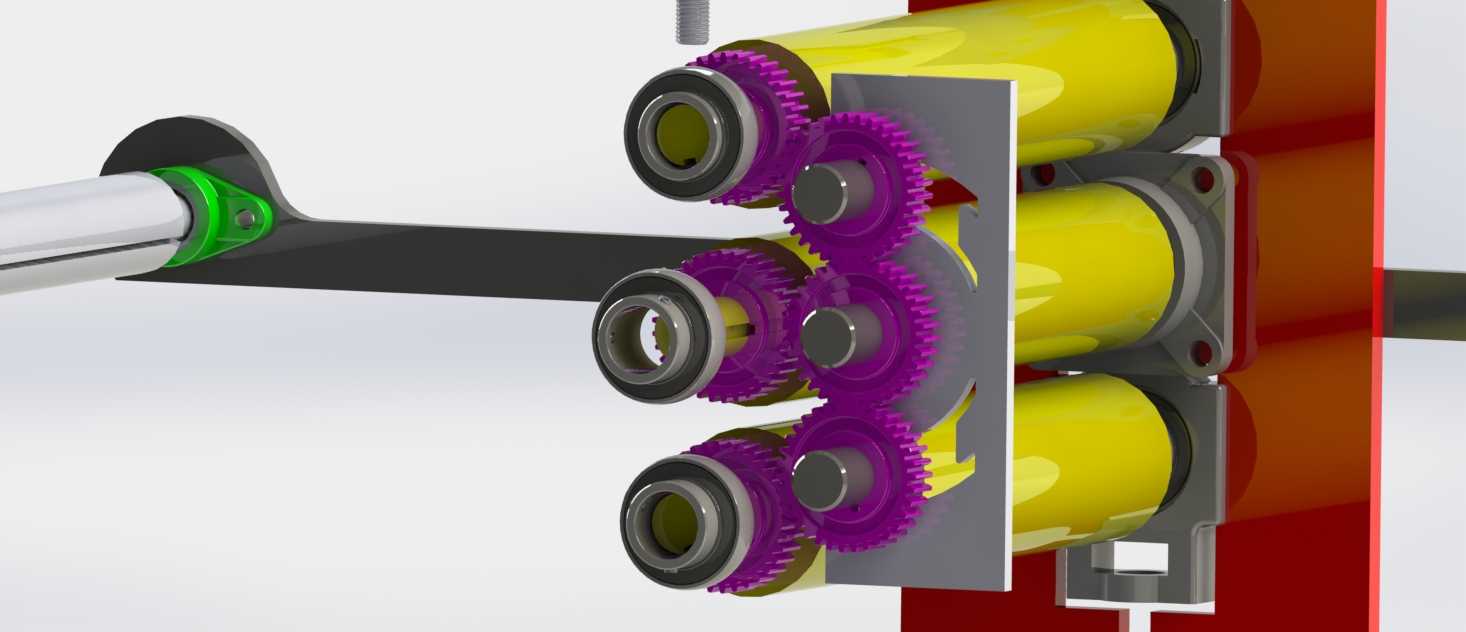

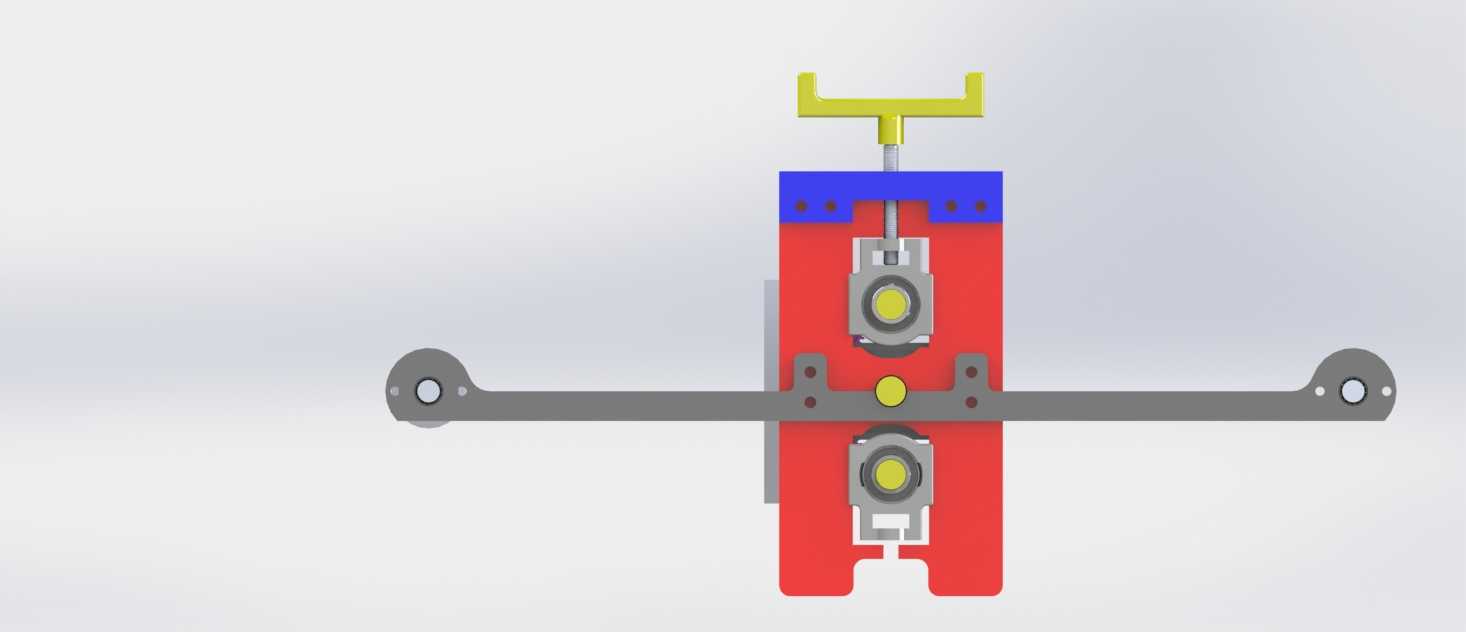

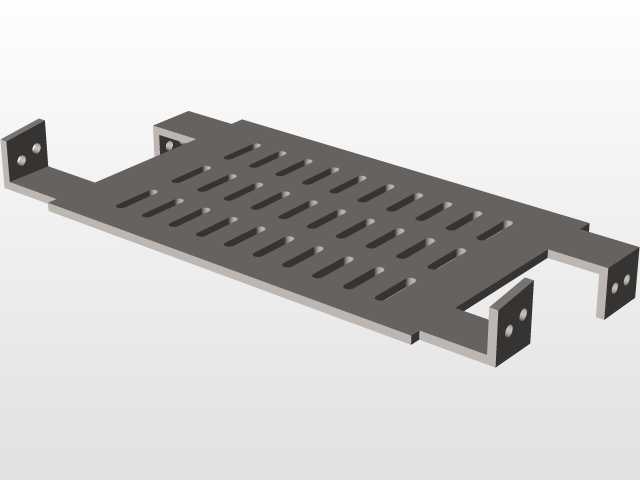

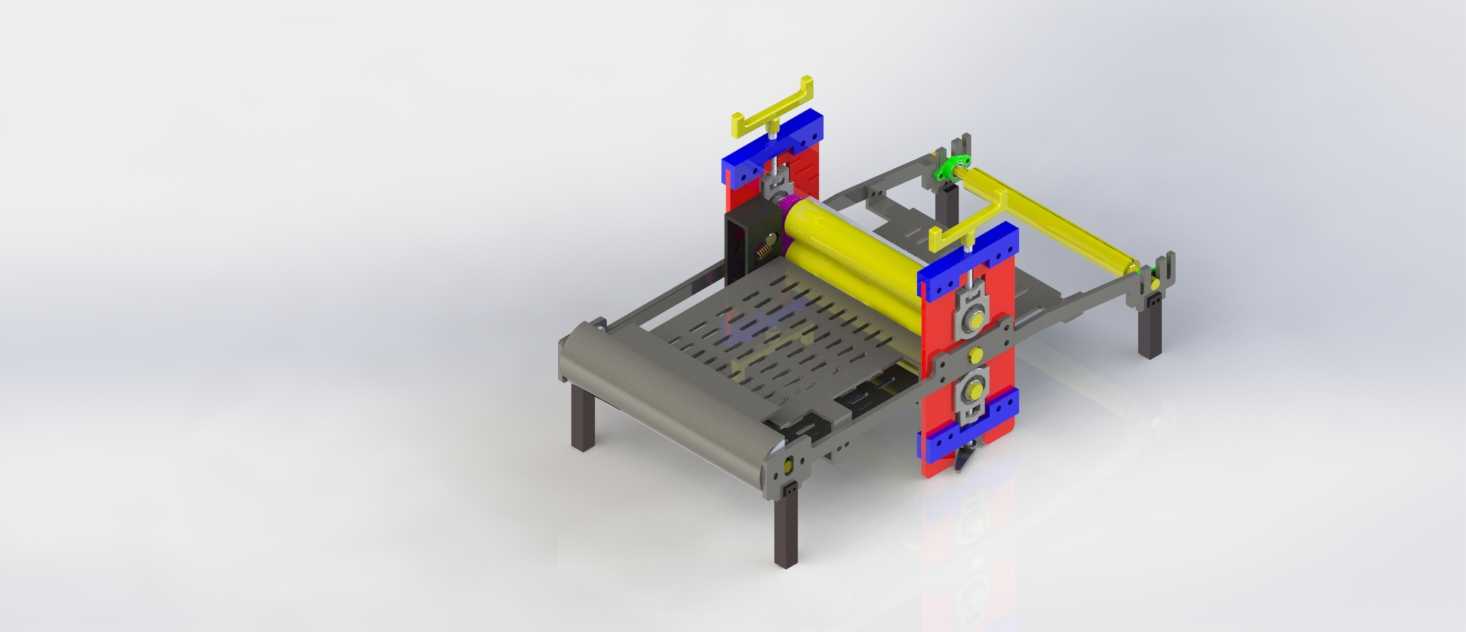

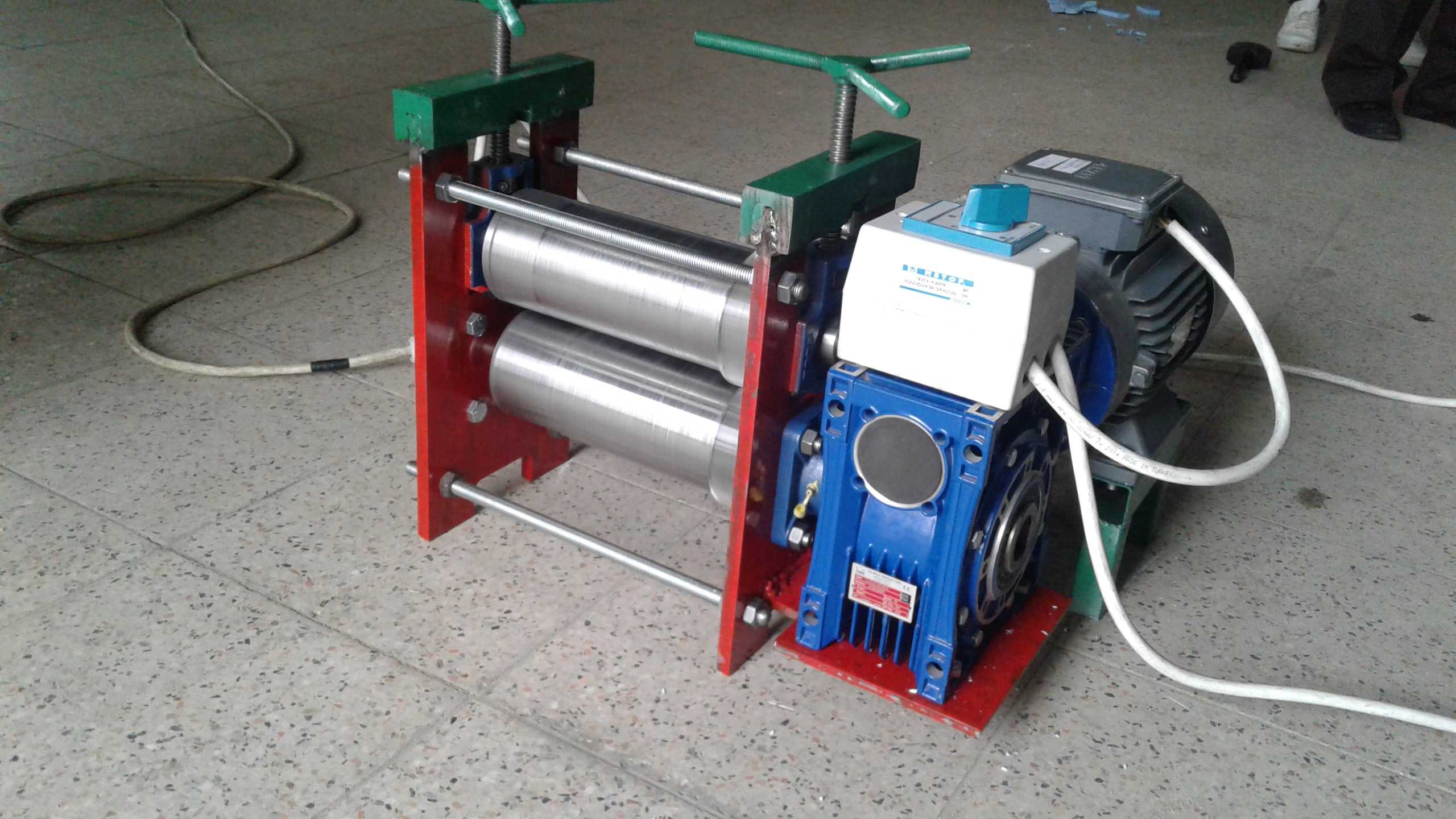

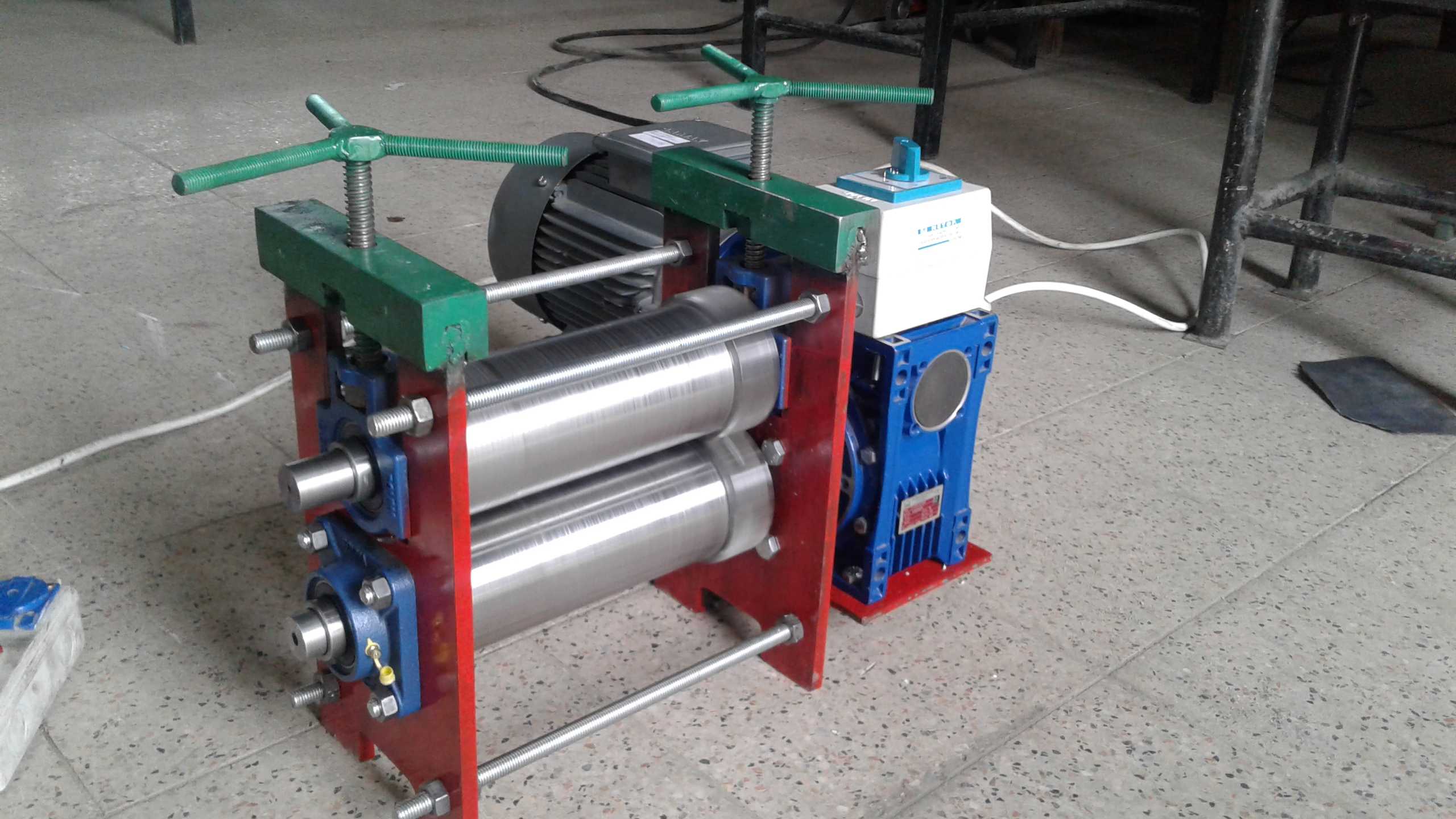

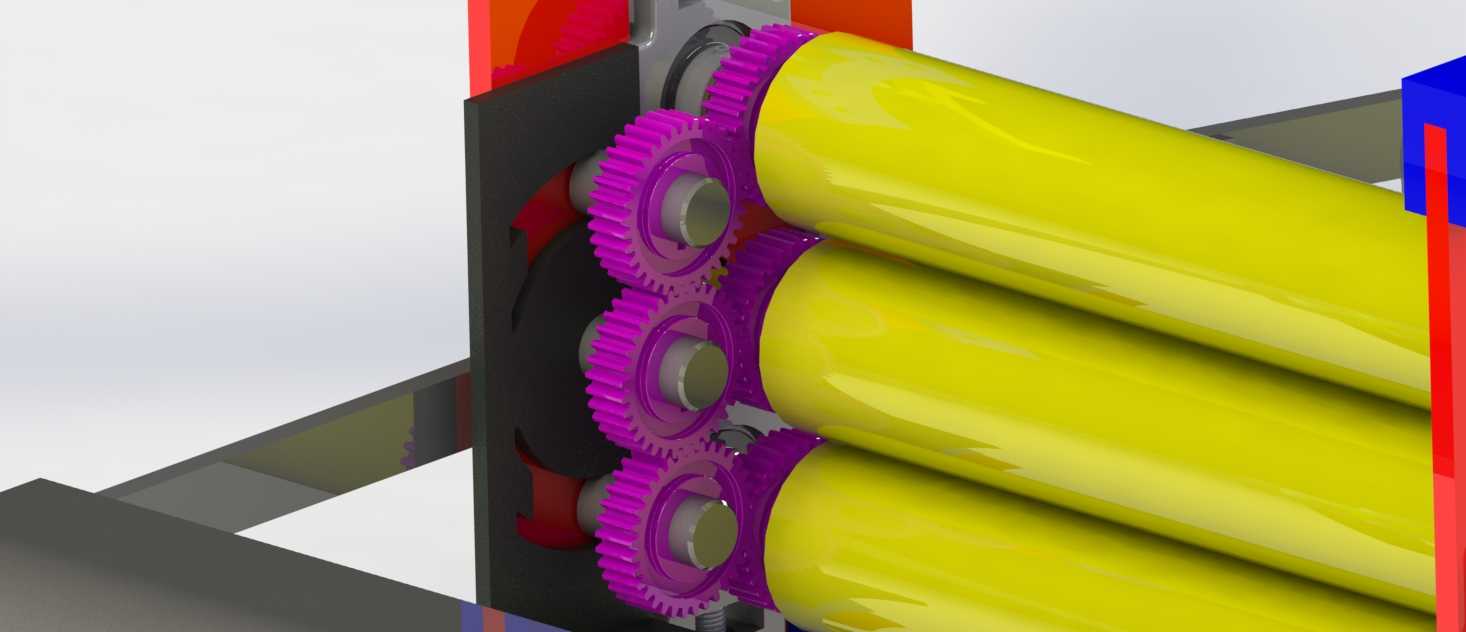

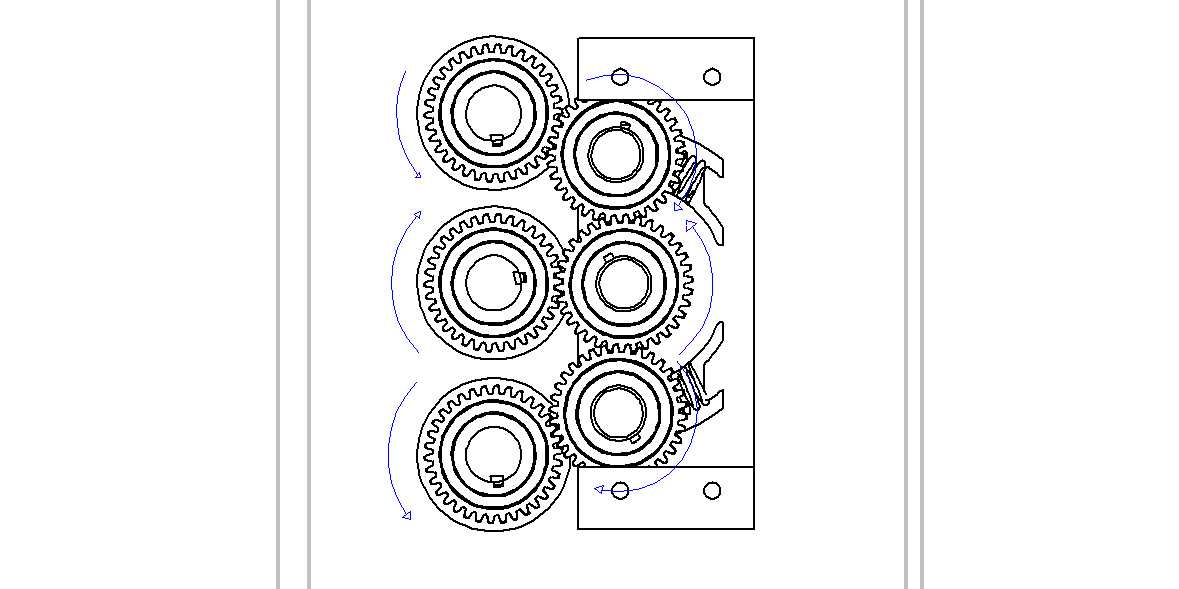

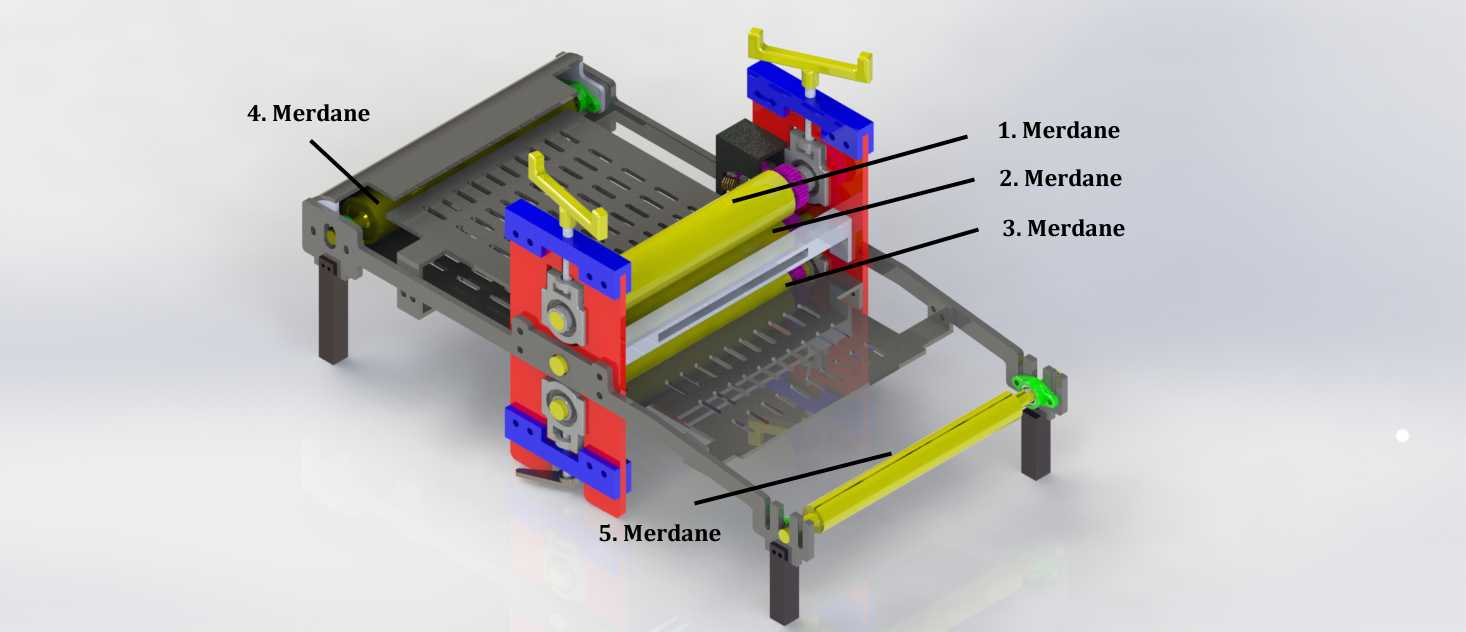

该设备主要应用于金属卷材、柔性片材加工的前置工序场景，常见于五金冲压、包装覆膜、板材裁切等生产环节，承担片材开卷后的整平输送、定长送料的核心作用，能够替代人工完成片材的捋平、进给作业，有效避免人工送料产生的偏斜、褶皱、进给尺寸误差等问题，适配卷材类原材料的连续化加工产线布局。设备整体采用框架式立式结构设计，主体支撑框架采用型钢焊接拼接成型，底部设置四个可调式支撑脚，可根据现场地面平整度调节设备水平度，安装时需预留前后各一米的操作与维护空间，设备整体宽度适配常规1200mm幅宽以内的片材加工需求，进料端高度与常规开卷架出料高度匹配，出料端可直接对接冲床、裁切机、覆膜机等下游加工设备，无需额外增设过渡输送结构。设备核心功能单元分为进料导向机构、整平辊压机构、出料输送机构三个部分：进料端设置两组可调式导向挡杆，可根据片材幅宽调节挡杆间距，对进入设备的片材进行初定位，避免片材进料偏斜；整平辊压单元采用上下对辊结构，上辊配备可调节的压紧手轮，能够根据片材厚度、材质调整辊间压紧力，对于金属薄料可加大压紧力消除卷材卷曲应力，对于柔性薄膜类材料可减小压紧力避免材料被压损，辊体表面做硬质氧化处理，耐磨性能优异且不会划伤片材表面；出料端采用栅格式承托平台搭配输送辊结构，栅格台面可减少与片材底面的接触面积，避免刚完成整平的片材表面被剐蹭，同时承托平台可根据下游设备的进料高度微调倾斜角度，保证片材平稳送入下一加工工位。设计过程中重点考虑了不同材质片材的适配性，所有与片材接触的辊体均做动平衡校正，高速运转时无明显振动，避免辊面跳动在片材表面产生压痕；两侧墙板采用加厚钢板加工，保证辊组安装的平行度，长期运行不会出现辊组歪斜导致的片材走偏问题；设备的调节手轮均设置在设备外侧操作位，操作人员无需探身到设备内部即可完成幅宽、压紧力的调节，操作便捷且安全。该设备可独立作为单工序整平送料设备使用，也可集成到全自动片材加工生产线中，适配多种材质的片材加工需求，能够有效提升产线的加工精度与生产效率，减少人工操作的劳动强度与废品率。
