6000BTU顶出风冷小型冷水机组结构

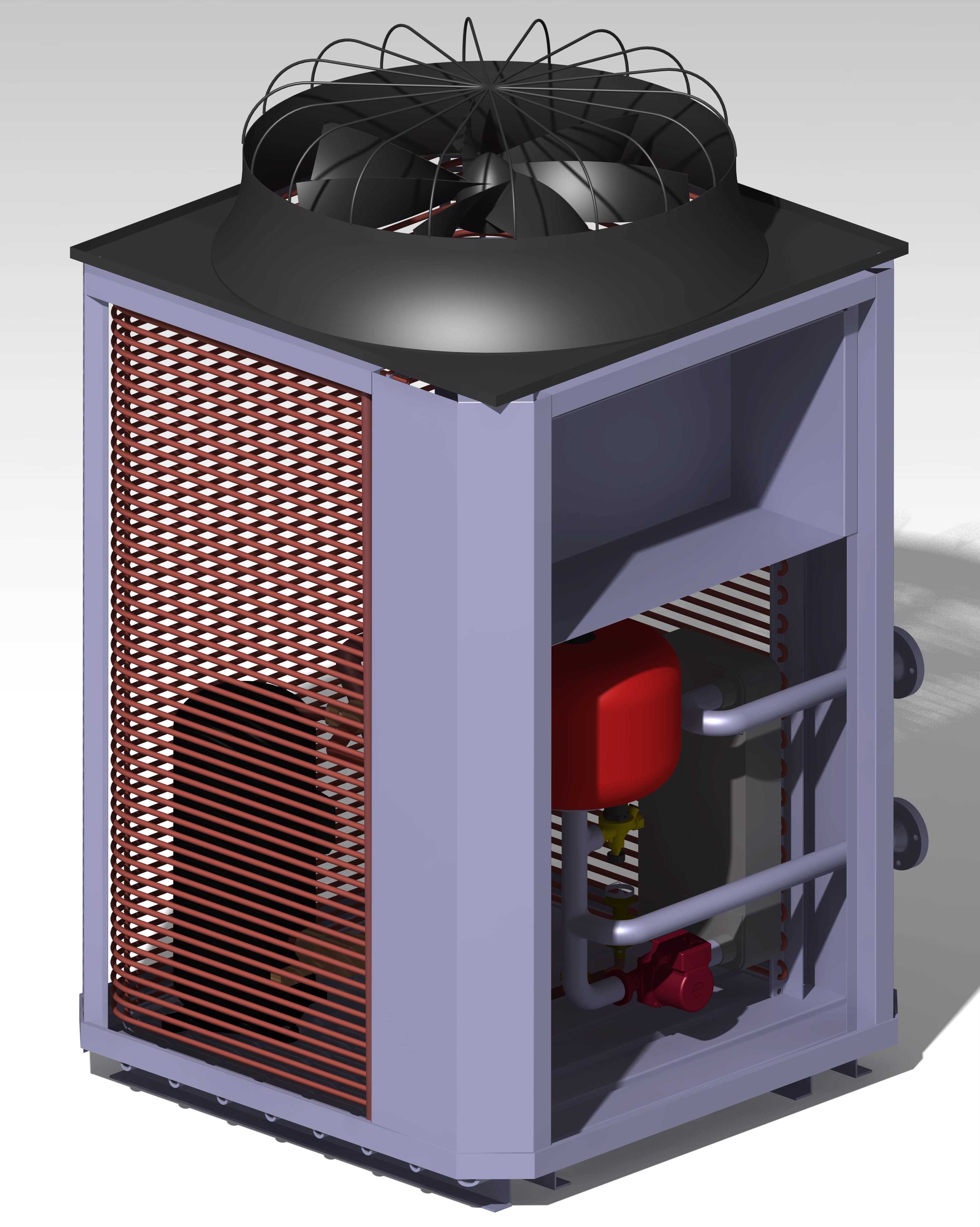

这款小型冷水机组主要面向小空间精准温控场景设计，可广泛应用于小型工业设备冷却、实验室精密仪器控温、小型商用空间恒温配套等领域，能够持续输出稳定温度的循环冷水，为需要控温的场景提供可靠的冷源支持，避免设备因运行过热出现精度下降、元器件老化加速等问题，在小型注塑模具冷却、激光设备辅助降温、小型反应釜恒温控制等场景中都能发挥核心作用。设备采用顶出风的风冷散热结构，顶部集成大直径轴流散热风机，外侧配置防护网罩避免杂物卷入风机影响运行，风机下方对应设置大面积铜质翅片冷凝器，风路从设备侧方的通风格栅进入，横向穿过冷凝器翅片带走制冷剂热量后从顶部排出，这种风路设计可以有效避免散热气流短路，提升换热效率，同时侧方进风的结构也降低了设备安装时对周边侧向空间的预留要求，适配更多紧凑安装场景。设备内部采用模块化布局设计，侧方预留的检修视角可以清晰看到内部核心部件排布：压缩机采用减震安装结构固定在设备内腔下部，通过铜质管路连接冷凝器与节流部件，管路走向经过优化，减少弯折带来的流阻损失，同时管路配套固定支架避免运行过程中出现管路震动磨损；设备内部预留了充足的接线与管路接驳空间，侧面预留循环水进出接口，方便用户快速对接外部需要冷却的管路系统。外形设计采用方正箱式结构，外壳采用钣金折弯成型，外部做防锈喷涂处理，侧方的通风格栅采用一体化冲压成型，既保证通风面积又能提升外壳结构强度，设备底部预留安装固定孔位，可直接落地安装也可通过支架架空安装，安装边界要求较低，不需要额外搭建大型混凝土基础，仅需要保证顶部出风方向无遮挡、侧方进风位置预留少量通风空间即可稳定运行。设计过程中充分考虑了小型场景的使用需求，整体结构紧凑，在保证制冷量满足6000BTU输出要求的前提下尽可能压缩设备体积，内部部件排布兼顾散热效率与检修便利性，日常维护时仅需要拆开侧方面板即可完成滤网清理、管路检查、部件检修等操作，不需要对设备进行大规模拆解，有效降低后期运维的难度与成本。
