高压管壳式热交换器结构设计方案

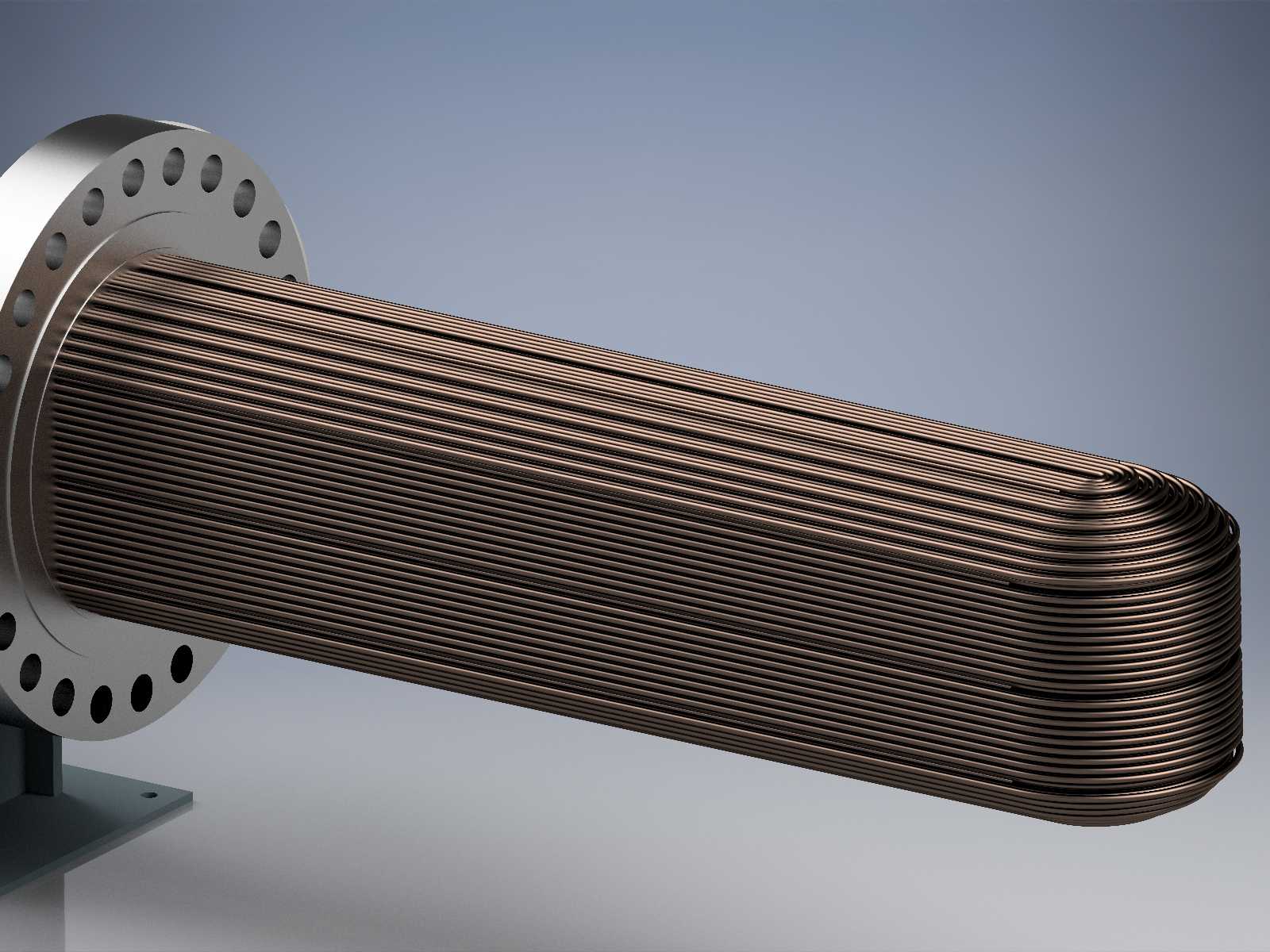

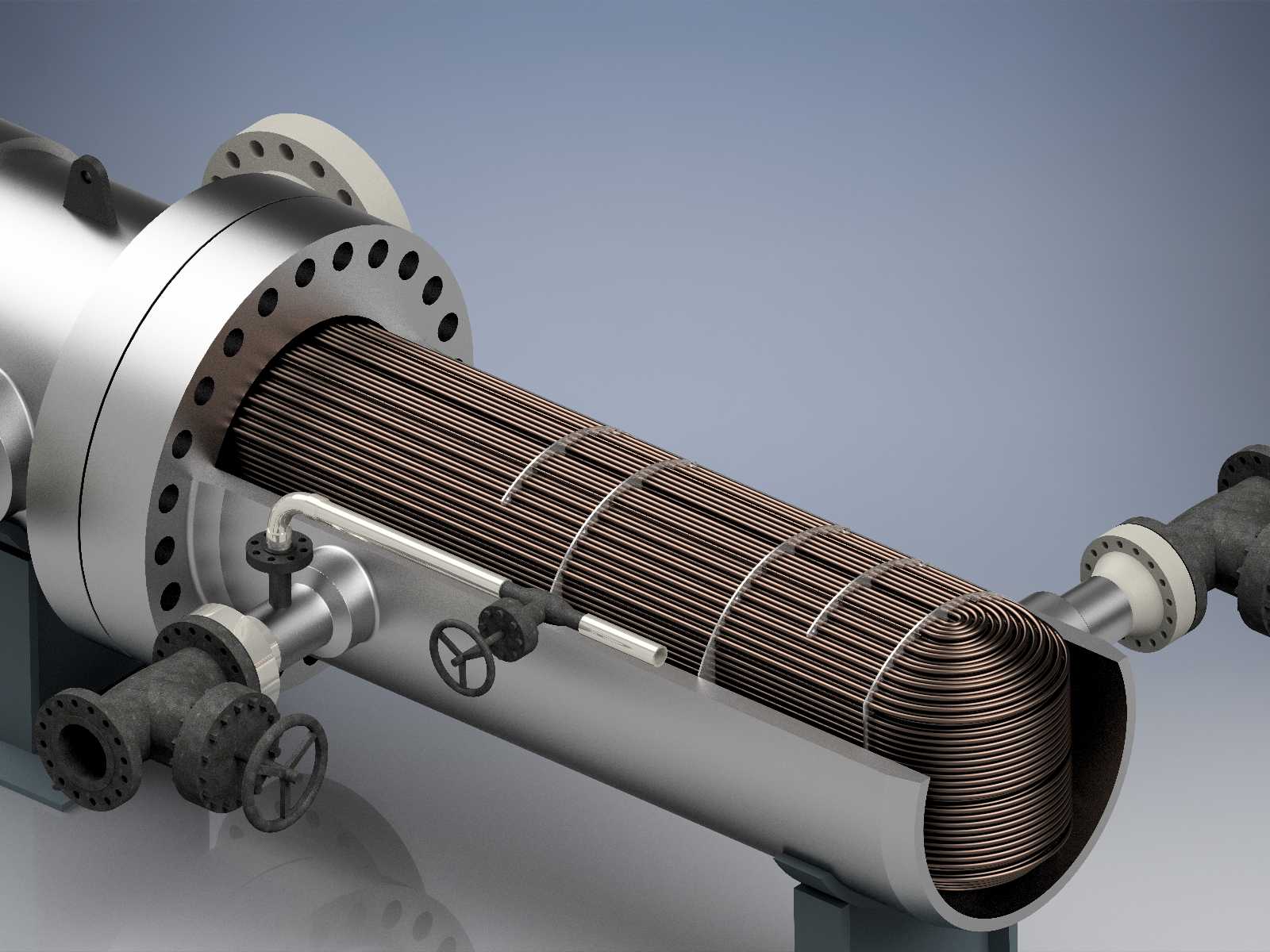

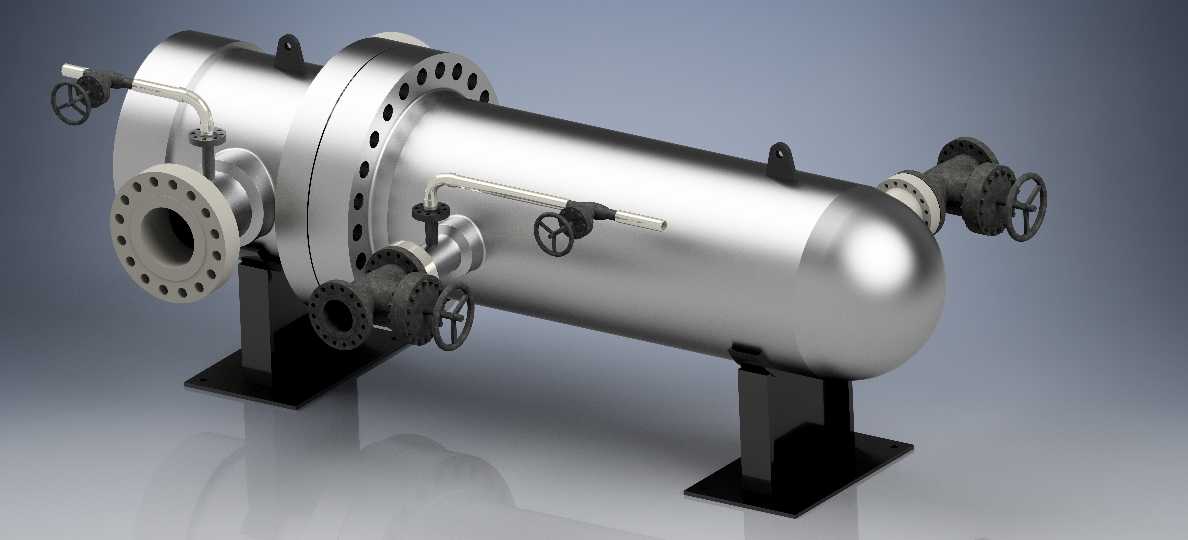

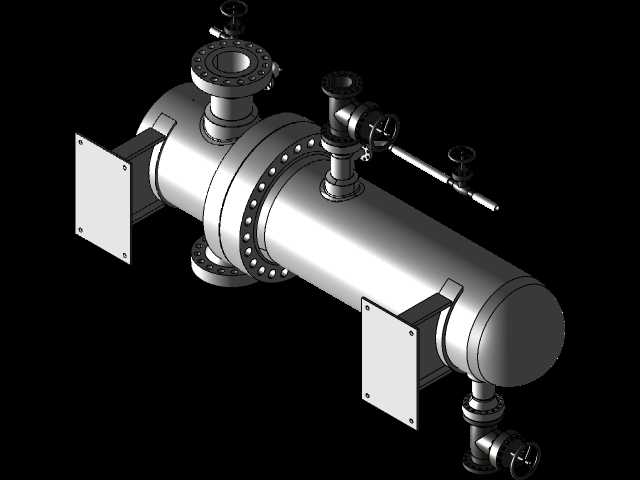

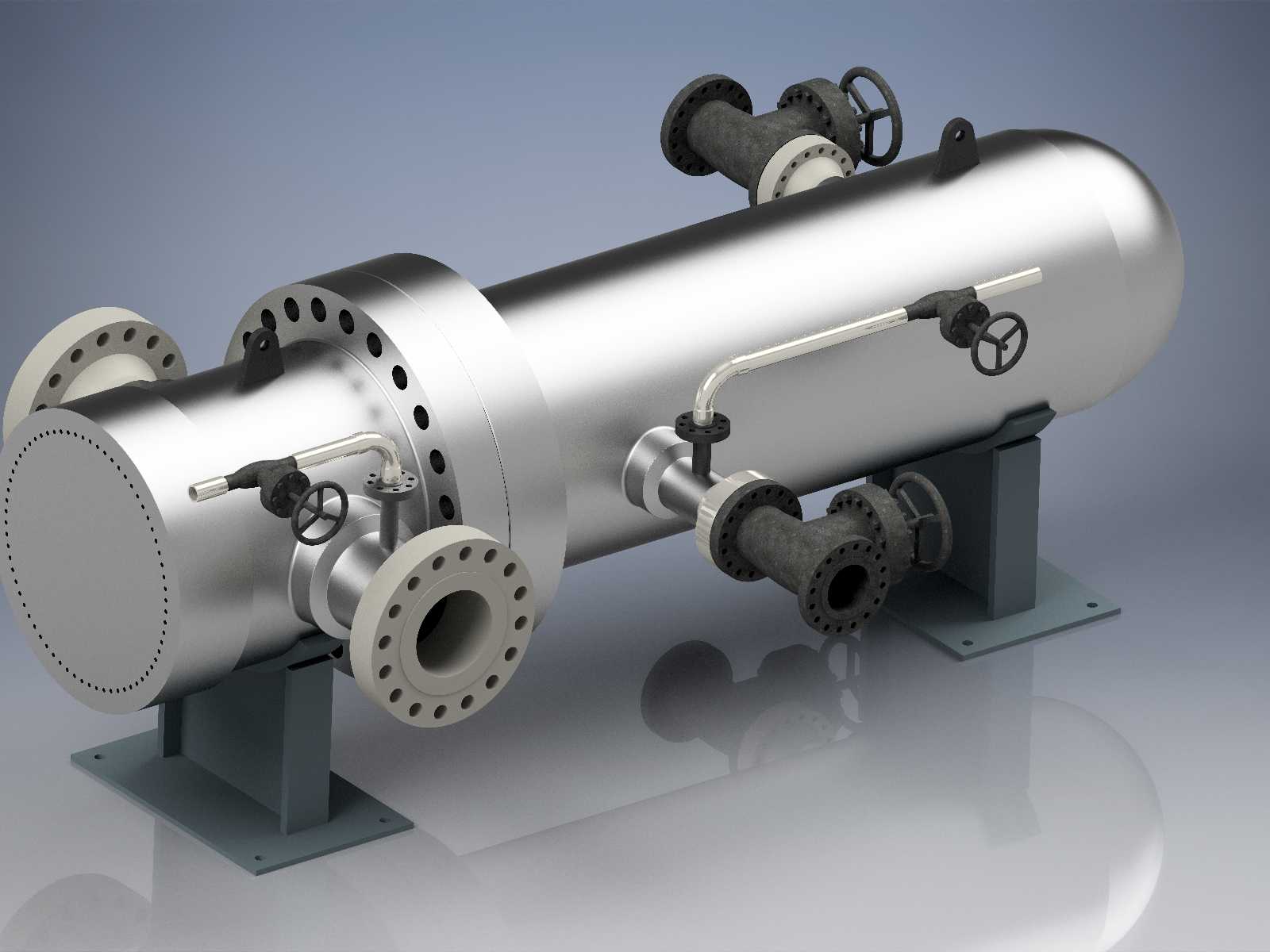

这款管壳式热交换器主要面向石油炼化、煤化工、大型化工生产等高温高压工况场景，作为工艺系统中的核心热量传递设备，可实现不同工艺介质间的高效热量交换，既可以完成高温工艺流体的余热回收，也能为需要升温的反应介质提供预热，或是对高温产出介质进行冷却降温，保障整套工艺系统的温度参数稳定在设计区间内，降低生产过程中的能源损耗，提升整套装置的能源利用效率。设备采用卧式单管程结构设计，主体承压壳体选用厚壁锻件与卷制筒体组焊成型，端部采用高颈法兰配合螺栓紧固的密封结构，能够在高压工况下维持可靠的密封性能，避免介质泄漏带来的生产安全隐患。壳体上根据工艺接管需求布置了多组不同通径的流体接口，分别对应管程介质、壳程介质的进出通路，每组接口都配置了独立的截止阀组，可实现单路介质的通断控制，方便设备运行过程中的工况调节与检修隔离。设备配套设计了独立的鞍式支撑支座，支座底部预留了标准化的安装螺栓孔，可直接与混凝土基础或钢制安装框架进行固定，安装时需要保证两支座的水平度偏差控制在允许范围内，避免设备运行过程中因热胀冷缩产生额外的结构应力。设计过程中充分考虑了高温高压工况下的结构强度需求，针对承压边界进行了壁厚校核，对法兰密封面、接管焊接位置等应力集中区域做了结构优化，同时在壳体上预留了仪表接口位置，可配套安装温度、压力检测元件，实时监控设备运行过程中的介质参数。设备的管束采用标准化可拆卸结构设计，后期运维过程中可抽出管束进行清洗、检修与更换，降低设备全生命周期的维护成本。整体外形采用长筒卧式布局，在保证换热面积满足工艺需求的前提下，尽可能压缩了设备的径向尺寸，适配多数化工装置的安装空间要求，安装时需要在支座一侧预留足够的管束抽拉空间，满足后期检修的操作需求。
