可调螺距船用液压螺旋桨结构设计

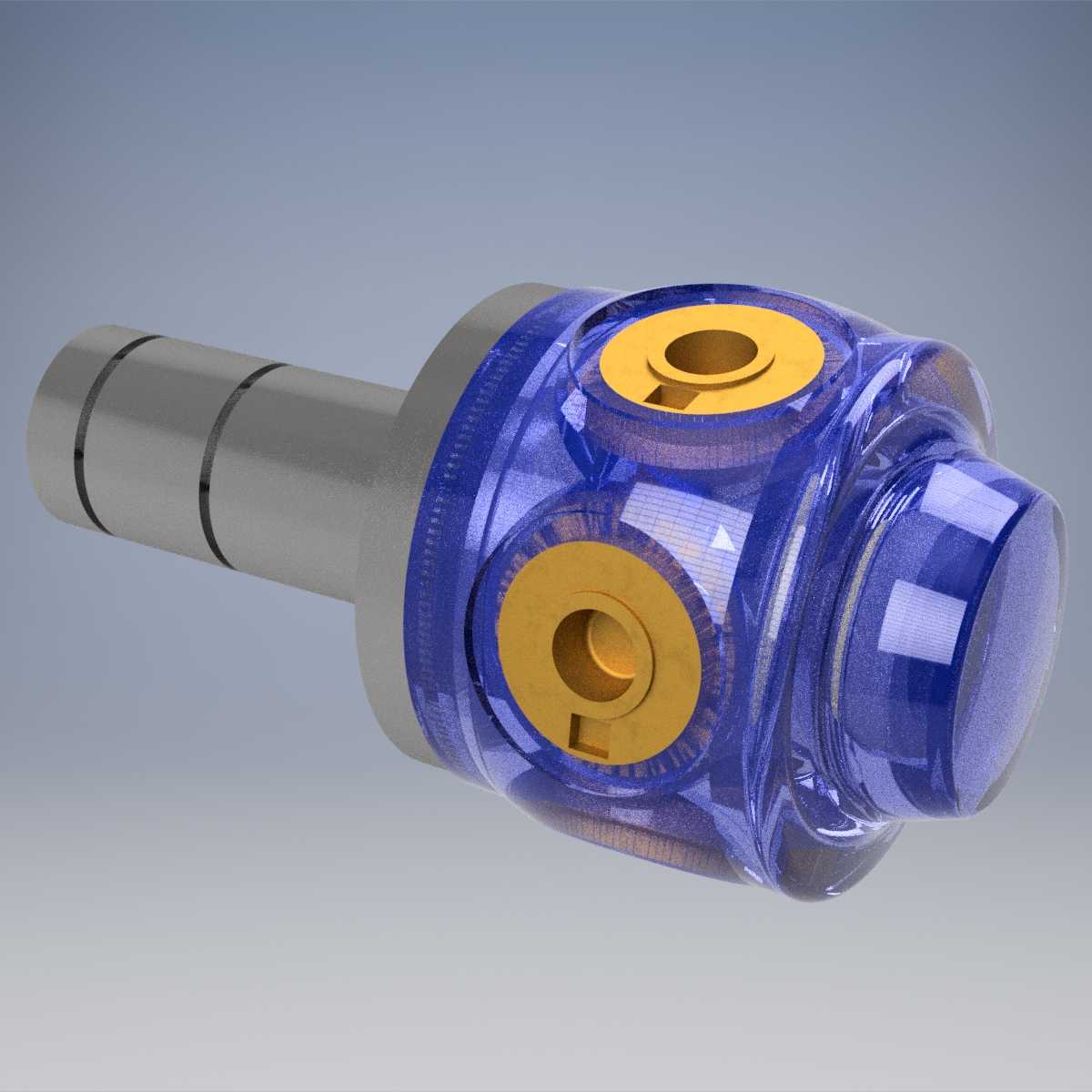

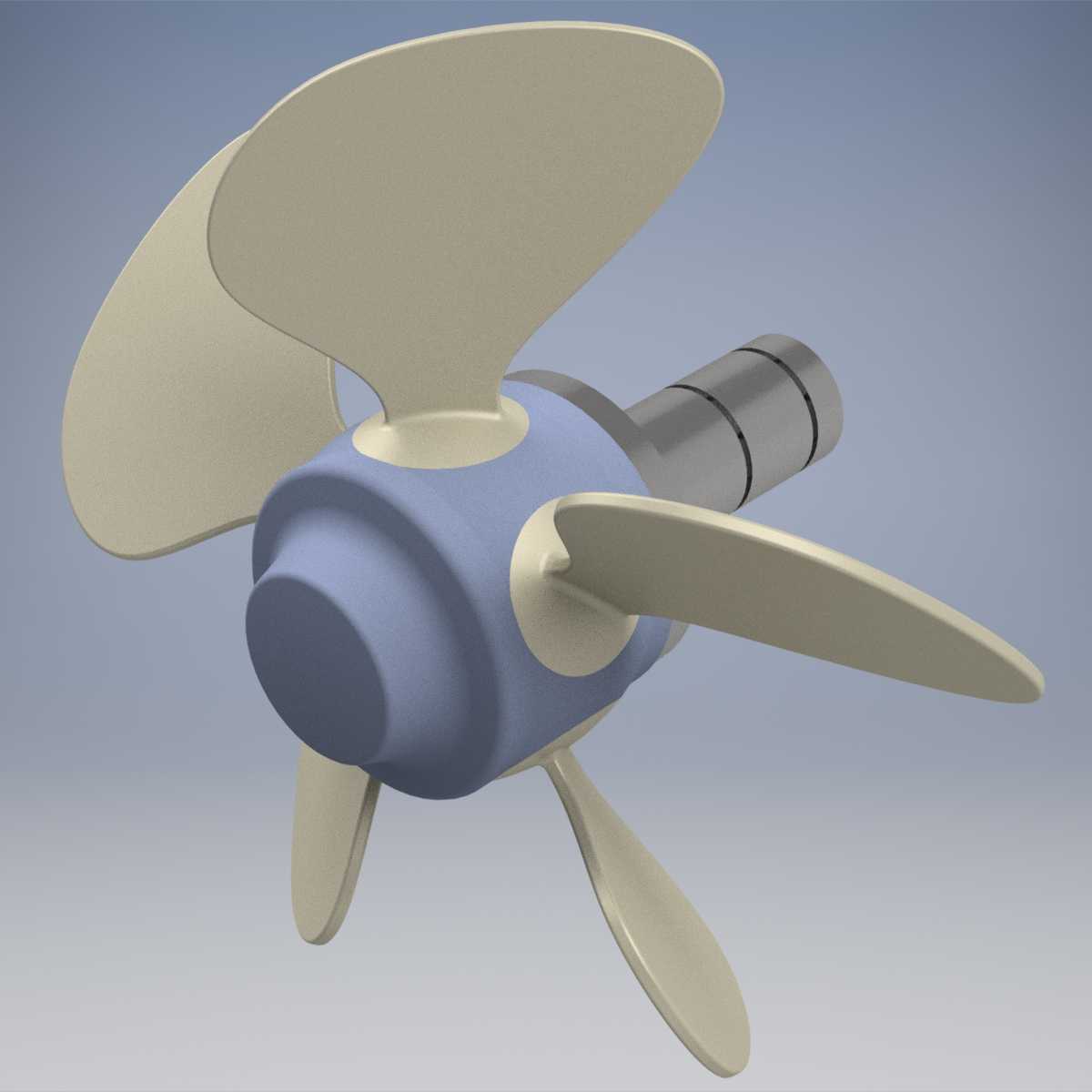

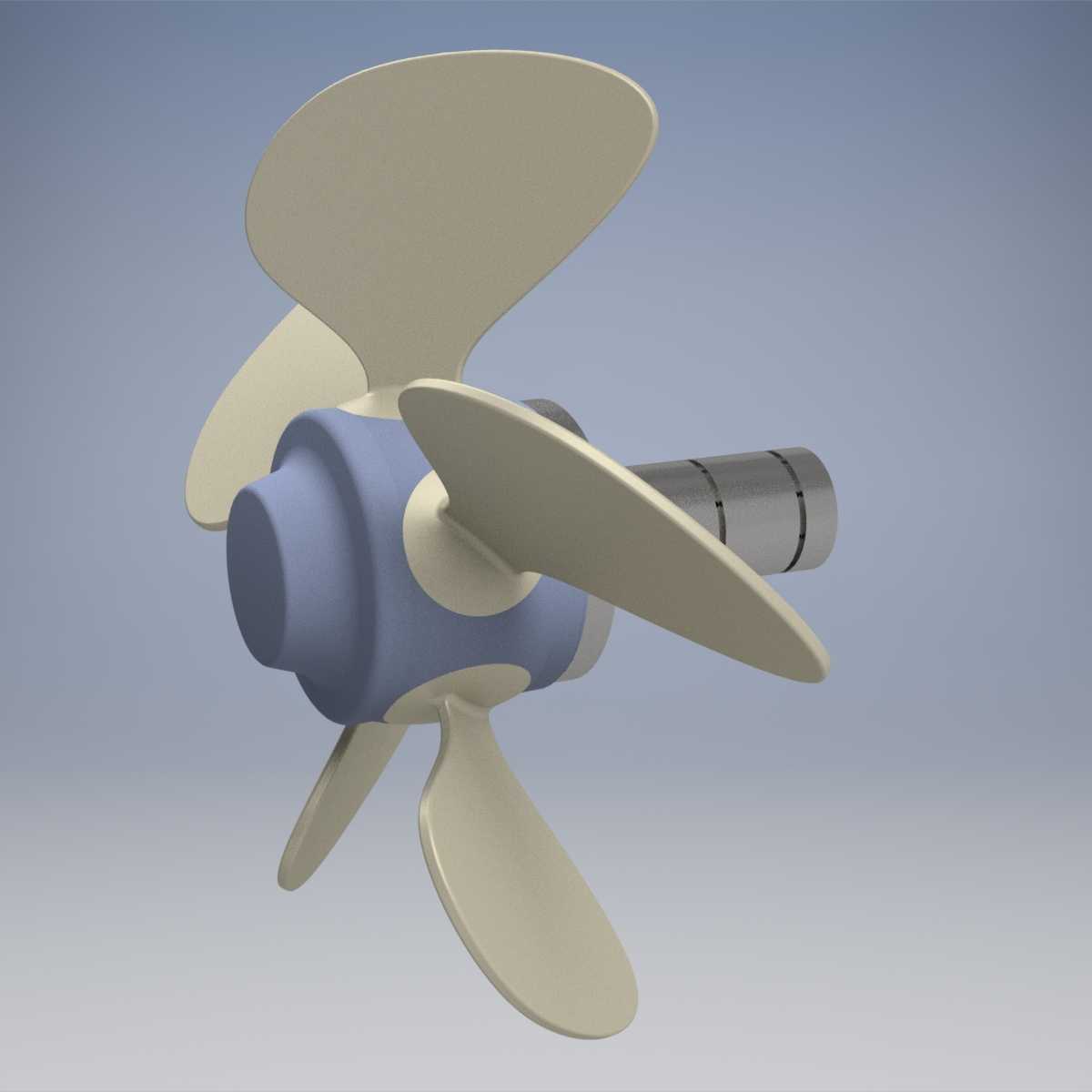

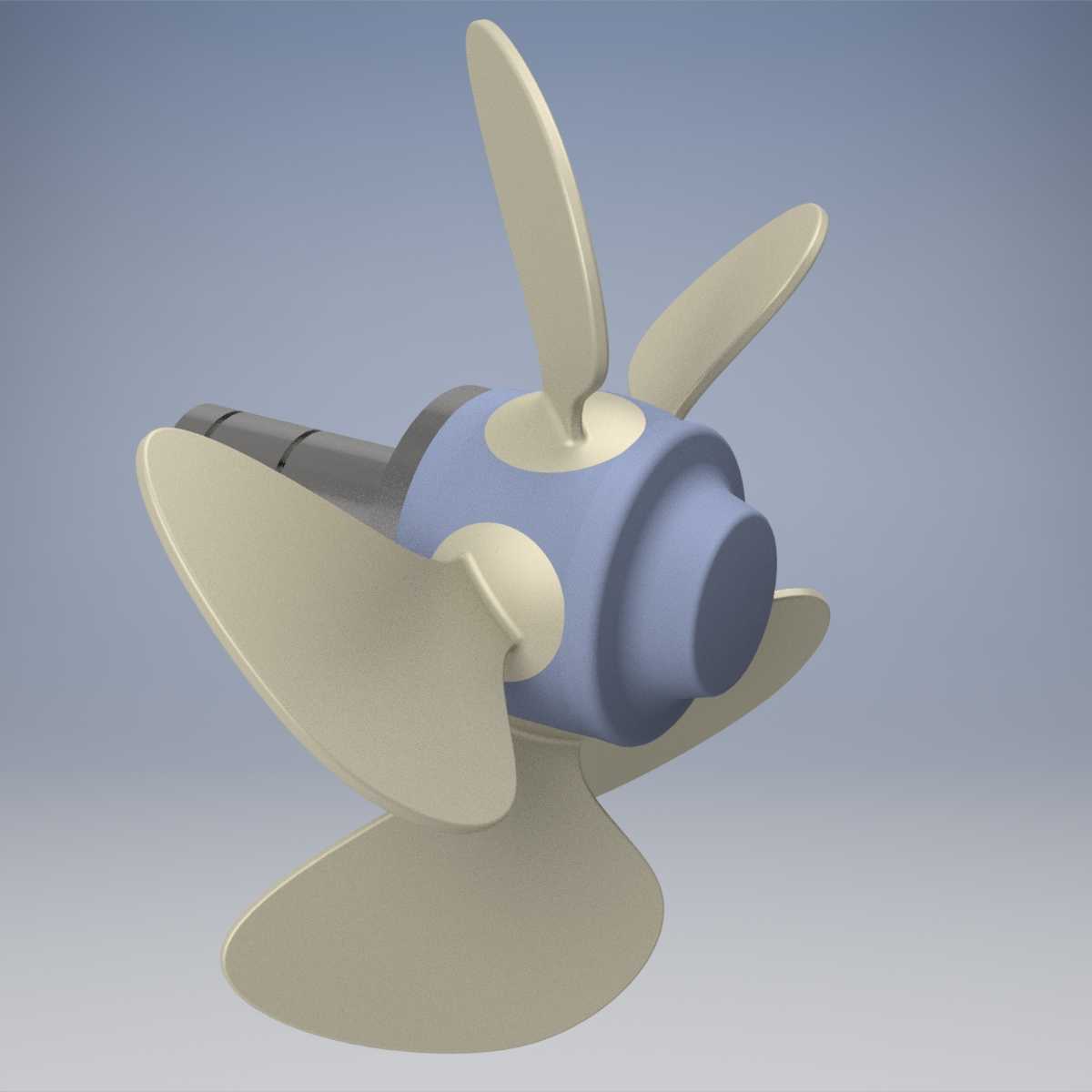

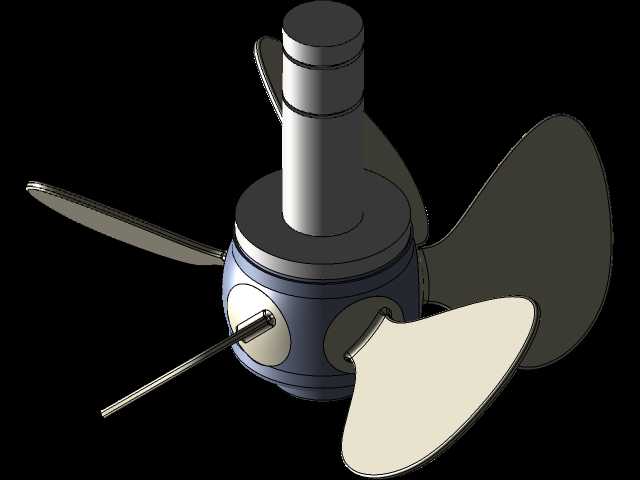

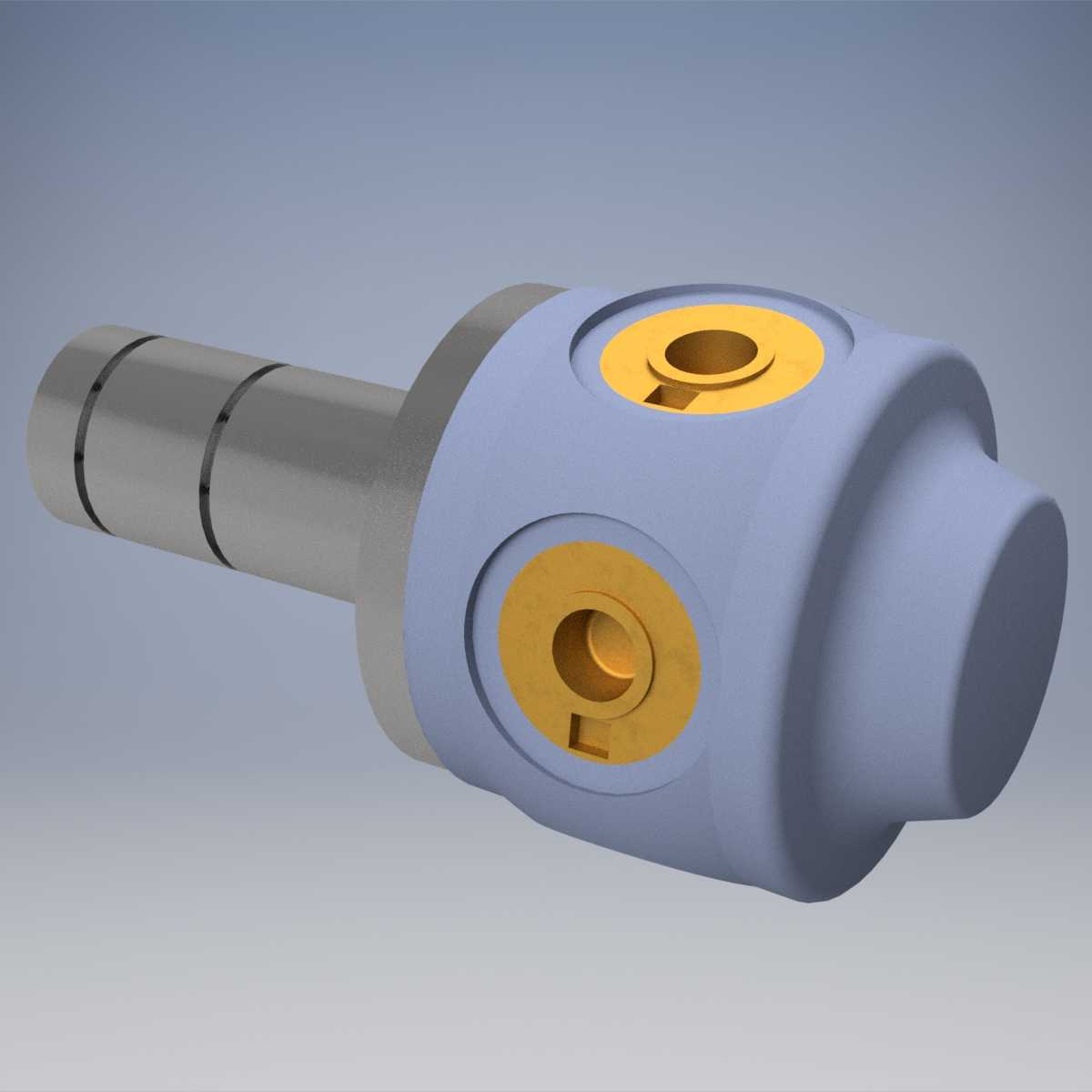

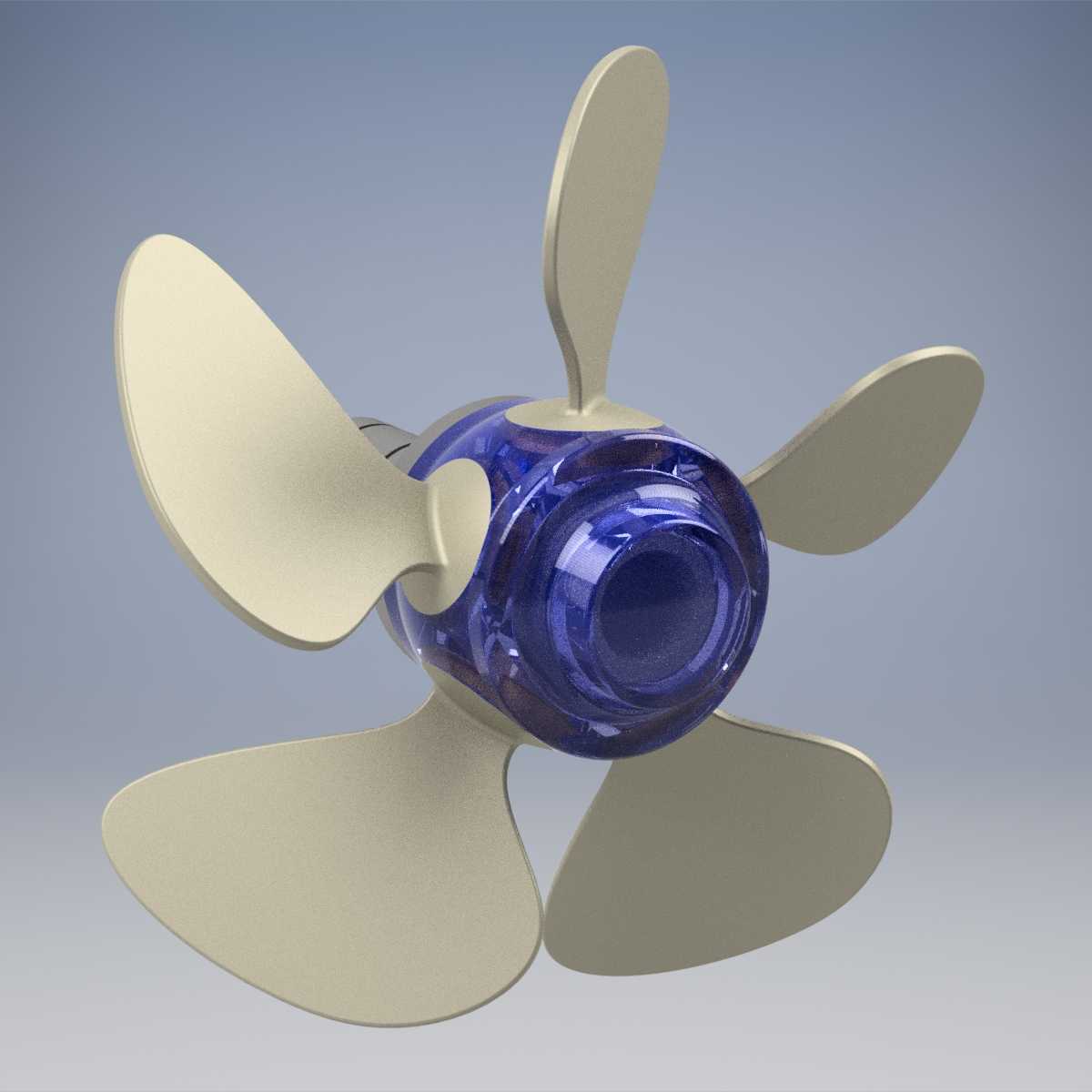

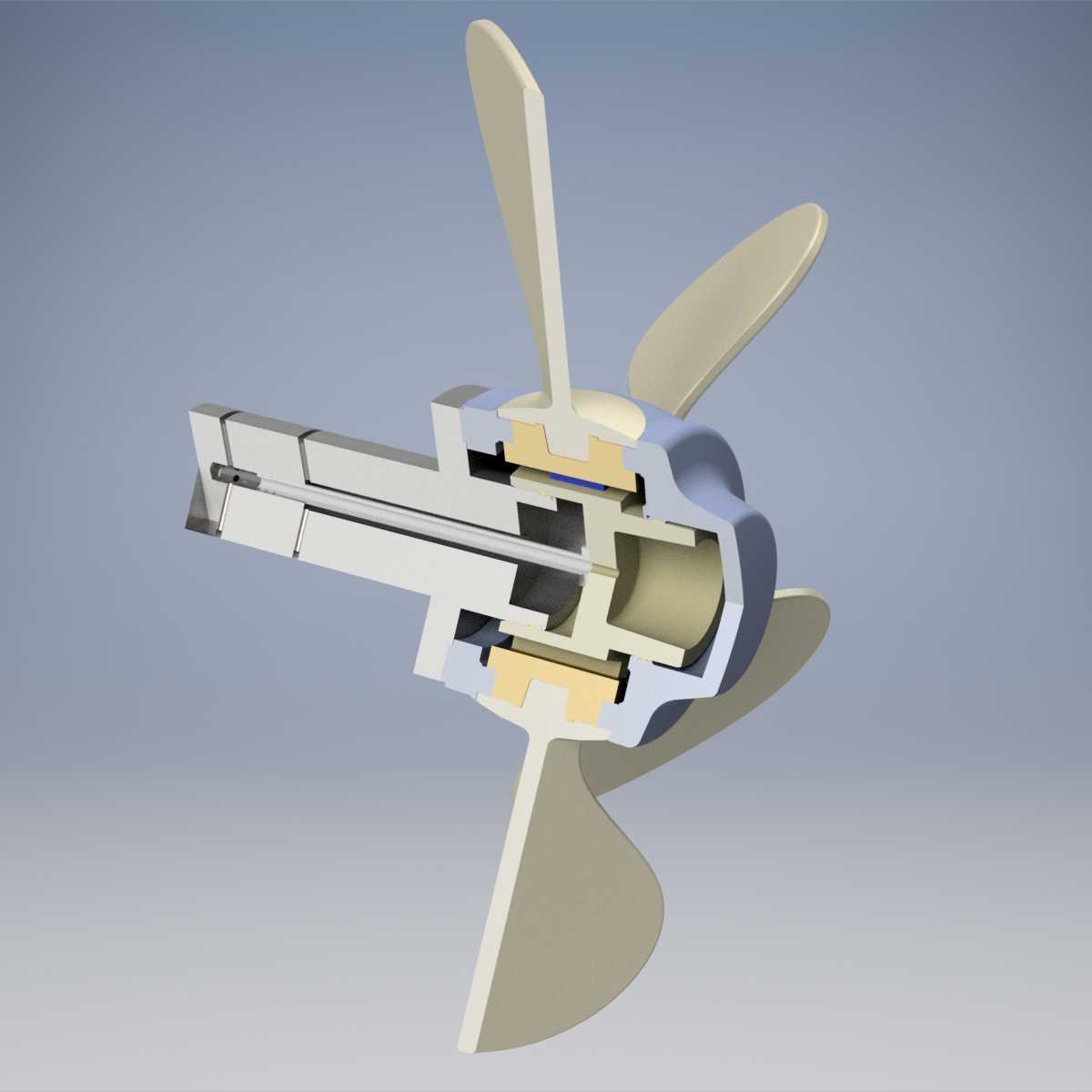

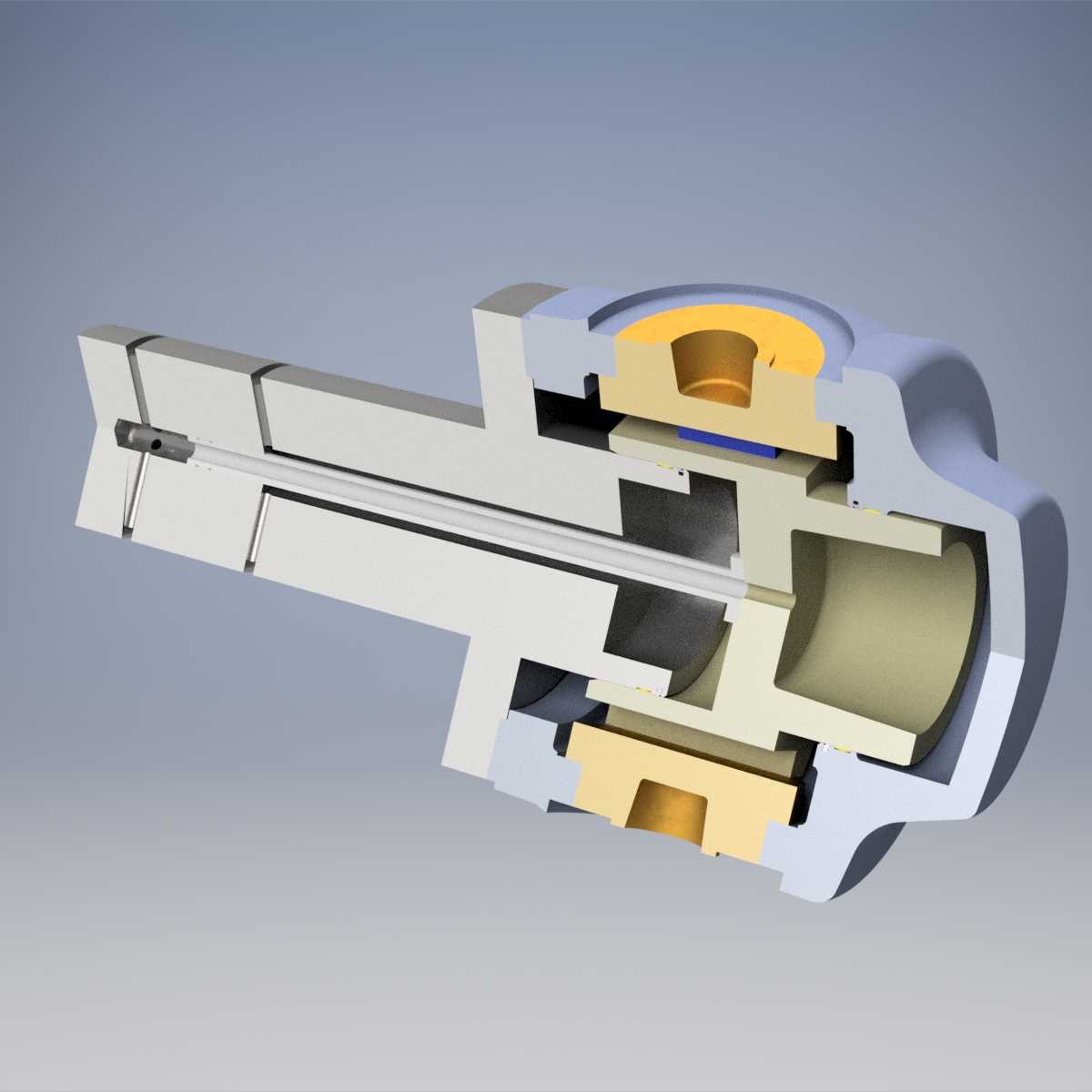

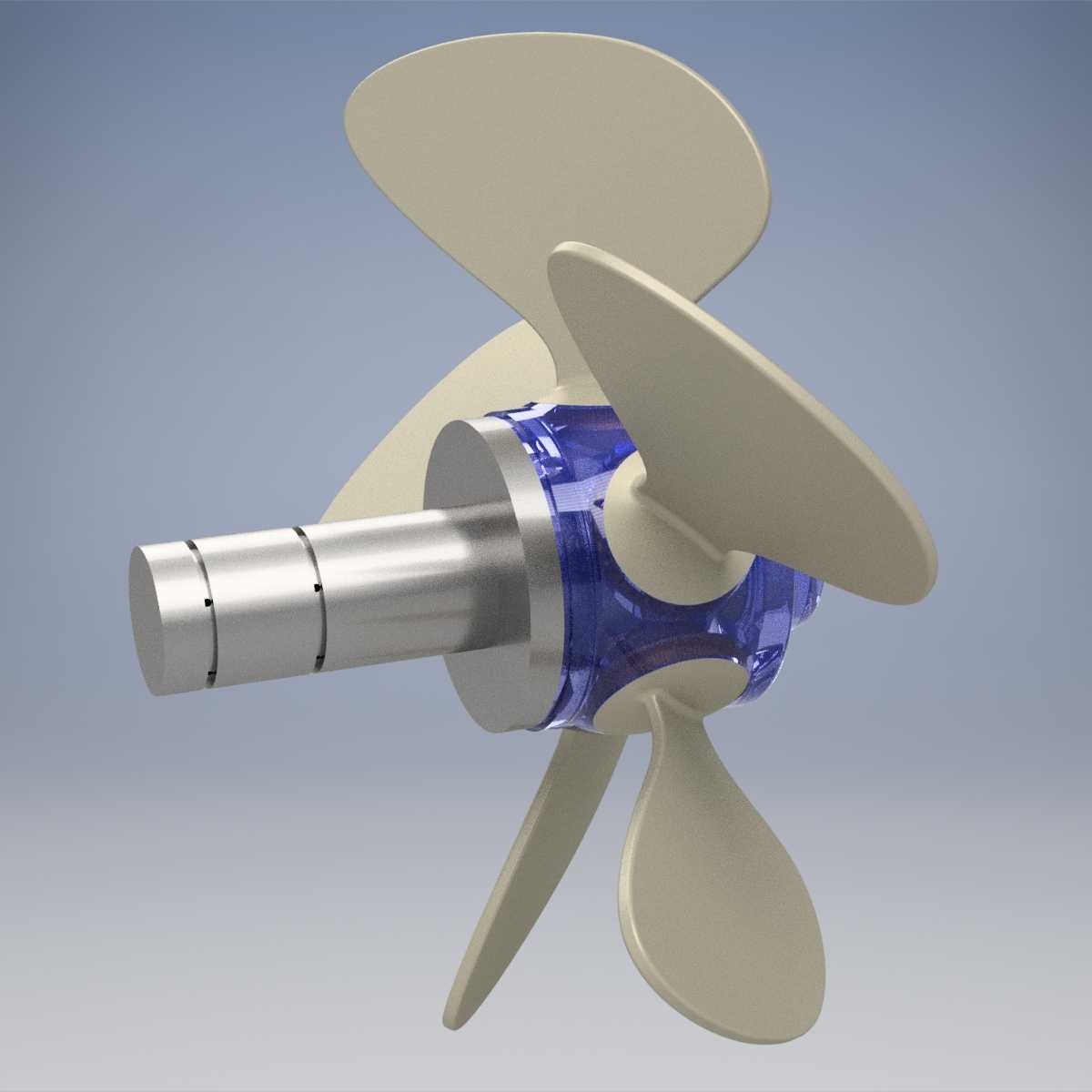

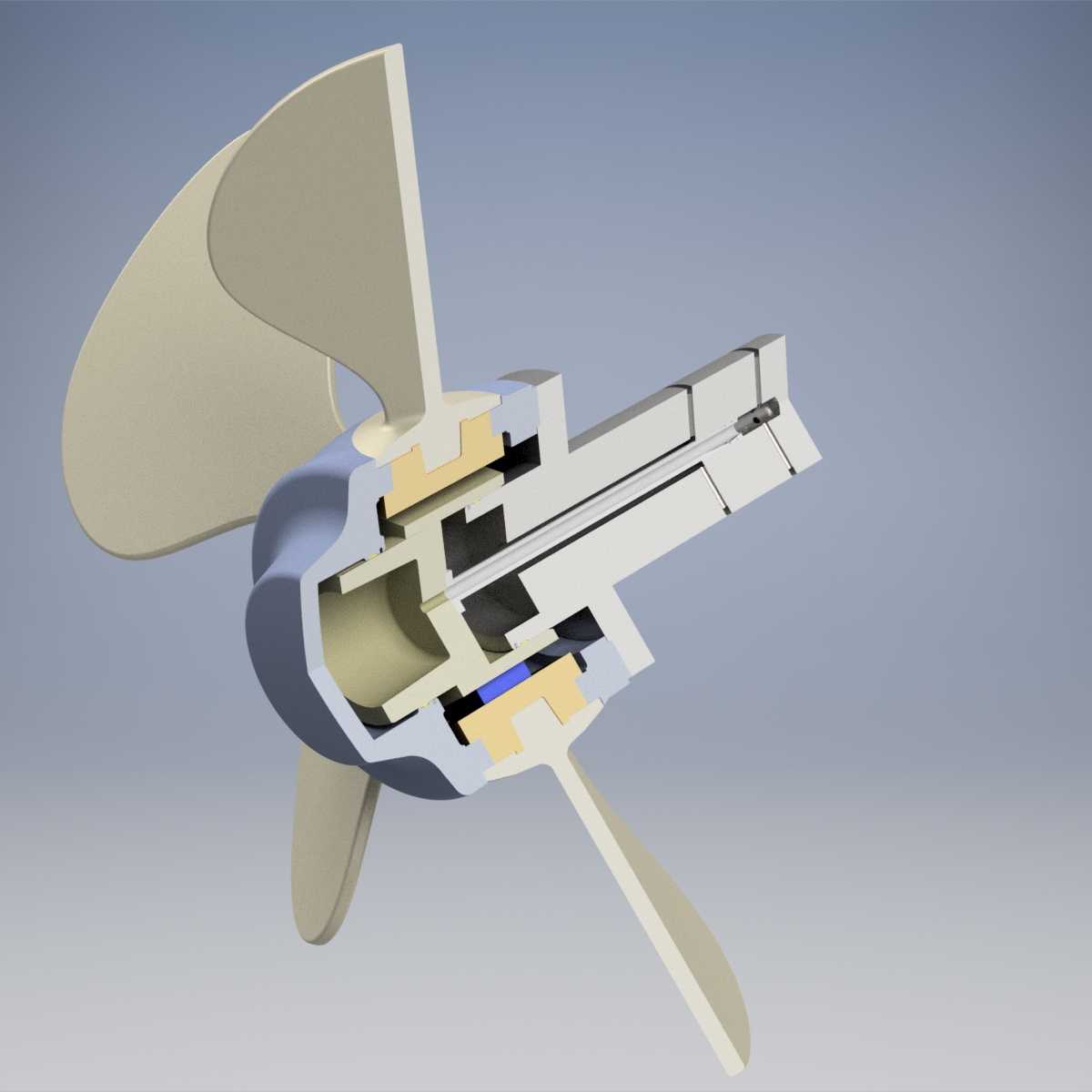

这款可调螺距螺旋桨液压装置，主要应用于内河航运船舶、近海作业工程船、中小型科考船以及特种作业拖轮的动力推进系统中，是船舶动力传递链路里直接决定航行效率与操控灵活性的核心执行部件。不同于传统固定螺距螺旋桨只能通过调整主机转速改变航速的局限，这套装置可以在主机维持恒定转速、不改变轴系转向的前提下，通过内置的液压驱动机构实时调整各个桨叶的螺距角度，轻松实现正车加速、减速稳航、倒车制动等不同航行工况的切换，大幅降低主机频繁变工况带来的磨损与燃油损耗，尤其适合需要频繁调整航速、切换航行状态的作业类船舶使用。在实际航行场景中，当船舶遭遇不同水流阻力、负载变化时，这套装置可以动态匹配最优螺距参数，让主机始终处于最佳燃油效率区间，同时省去了传统船舶倒车时需要主机反转、轴系换向的复杂流程，大幅缩短船舶制动距离，提升靠离泊、狭窄航道航行时的操控安全性。从设计思路来看，这套装置采用中心集成式液压驱动布局，将桨叶调节的液压作动机构集成在桨毂内部，避免了外置驱动结构带来的水阻增加与密封风险，桨叶采用宽叶稍、大侧斜的叶型设计，能够有效降低桨叶旋转过程中的空泡效应，减少航行时的振动与水下噪声，提升航行平顺性。整体结构分为桨毂主体、六片分布桨叶、轴系连接段、内置液压作动腔四个核心部分，桨毂外壳采用流线型圆弧过渡设计，能够减少旋转过程中的紊流阻力，桨叶根部与桨毂的连接采用耐磨密封铰接结构，既保证桨叶角度调节的转动灵活性，又能抵御长期水下工作带来的泥沙侵蚀与水压渗漏问题。在安装边界上，轴系连接段采用标准锥面配合加键槽定位的结构，能够匹配多数中小型船舶的尾轴安装尺寸，桨毂整体径向尺寸控制在适配对应吨位船舶尾轴出口的安装空间范围内，桨叶旋转时的最大外廓直径预留了与船体尾部外壳、舵叶之间的足够安全间隙，避免旋转过程中发生结构干涉，内置的液压油路通过轴系中心的油道与船上液压站连通，不需要额外布置外置管路，大幅简化了船舶尾部的安装施工难度。日常使用中，这套装置的密封结构采用多道耐压密封圈组合设计，能够适应不同航区的水深压力要求，桨叶表面的光滑曲面设计也能减少水生生物附着，降低日常维护清理的工作量，在重载拖航工况下，液压驱动机构可以提供足够的锁紧力矩，保证桨叶螺距在大推力负载下不会发生偏移，持续输出稳定的推进动力。
