多腔型塑料零件注射成型模具结构

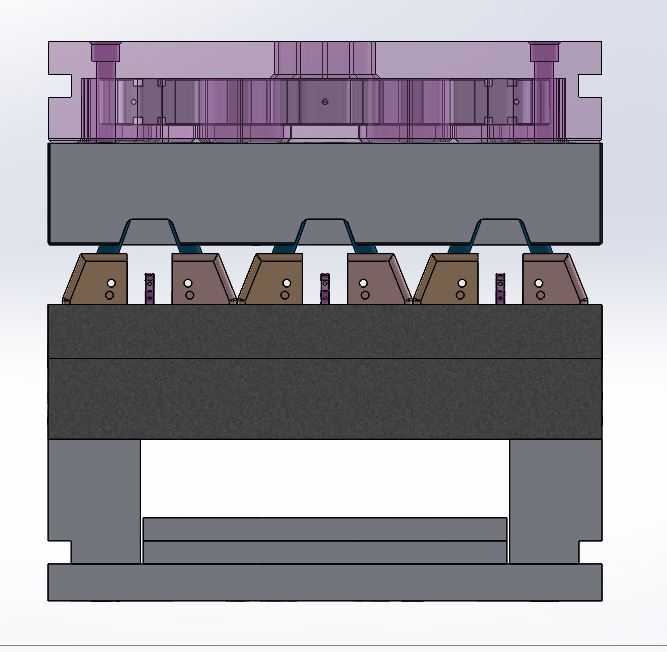

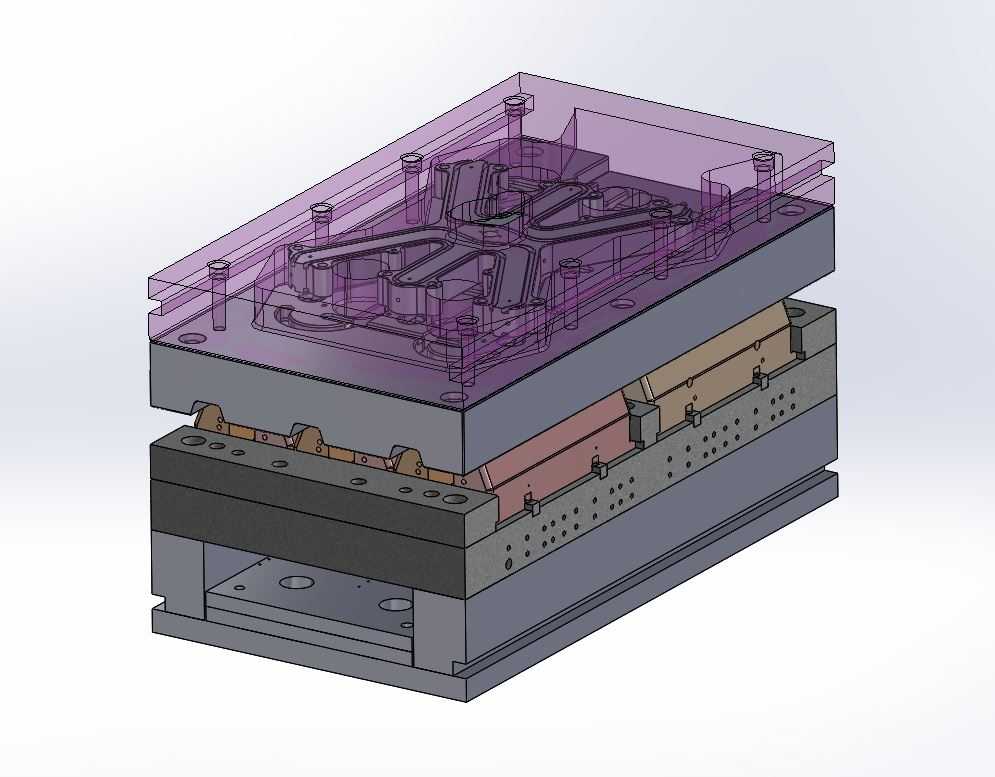

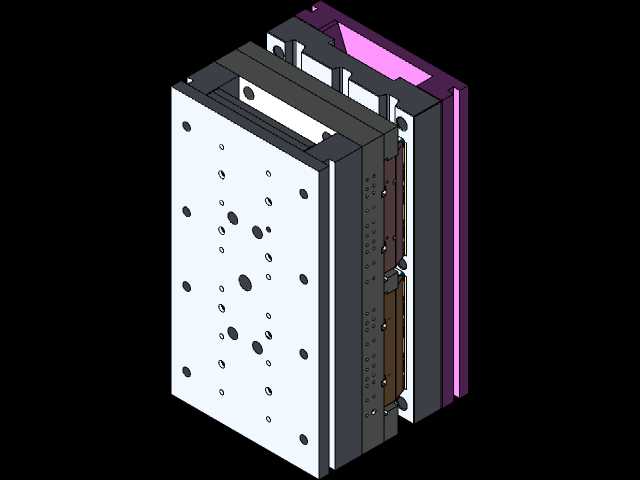

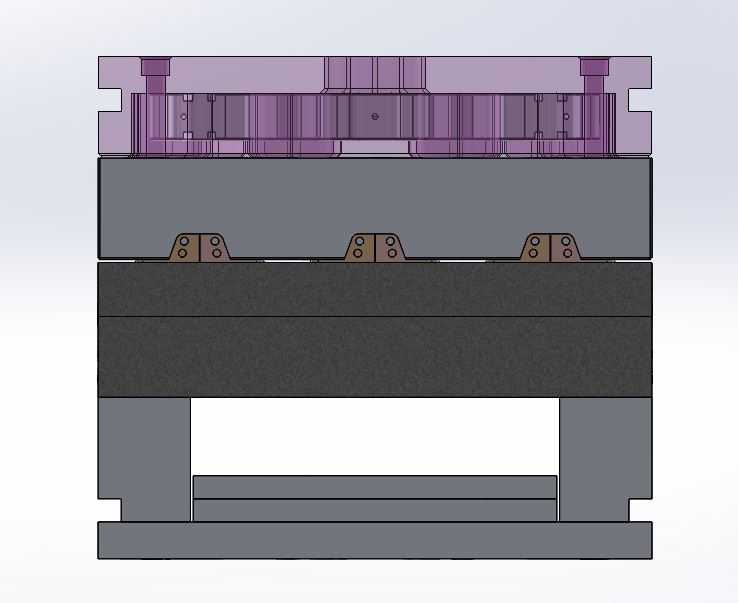

这套注射成型模具主要面向批量塑料结构件的量产场景，常见于消费电子外壳、家电结构配件、汽车内饰小型塑料件的生产环节，安装在常规卧式注射机上即可完成连续化注塑作业，适配绝大多数通用规格的注塑设备装夹要求。模具采用多层叠合的标准模架结构，从上至下依次排布定模固定板、型腔板、型芯侧抽芯组件、动模垫板、顶出机构安装板与动模固定板，整体结构紧凑，各层板件的定位销、紧固螺栓排布均匀，合模时可保证足够的锁模承压能力，避免注塑过程中出现飞边、溢料的问题。模具的型腔部分采用透明可视化的结构展示设计，可清晰看到内部成型的多组塑料件流道布局，采用平衡式流道设计，能够保证熔融塑料在注射过程中同步填充各个型腔，让每个模腔的注塑压力、填充速度保持一致，有效降低不同型腔成型零件的尺寸偏差，提升批量生产的成品合格率。针对塑料件侧面的倒扣结构，模具在动模侧设置了多组滑块抽芯机构，开模过程中滑块会在斜导柱的驱动下平稳侧向滑移，先完成倒扣位置的脱模动作，之后顶出机构再将成型完成的塑料件平稳顶出，避免零件在脱模过程中出现拉伤、变形的问题。模具的冷却水路排布贴合型腔与型芯的成型表面，可在注塑保压完成后快速带走热量，缩短塑料件的冷却定型时间，有效提升单批次生产的循环效率。整套模具的安装尺寸匹配常规吨位注射机的拉杆间距、定位圈尺寸与浇口套对接标准，无需额外改装即可直接装夹使用，各滑动配合面均设计了耐磨镶块结构，长期生产过程中可通过更换镶块维持模具精度，延长模具的整体使用寿命，适配大批量连续化的塑料件生产需求，成型出的塑料件尺寸精度稳定，表面质量均匀，可满足下游装配环节的公差配合要求。
