箱式螺杆空气压缩机组结构设计

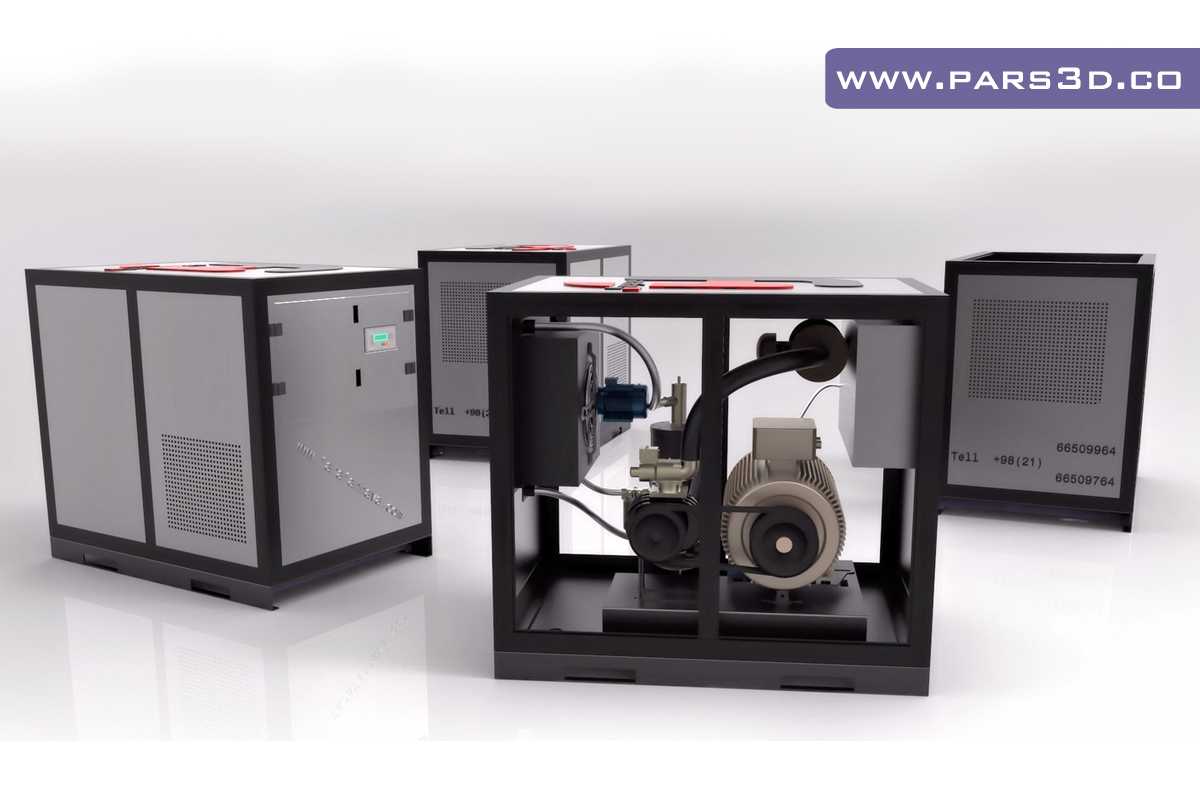

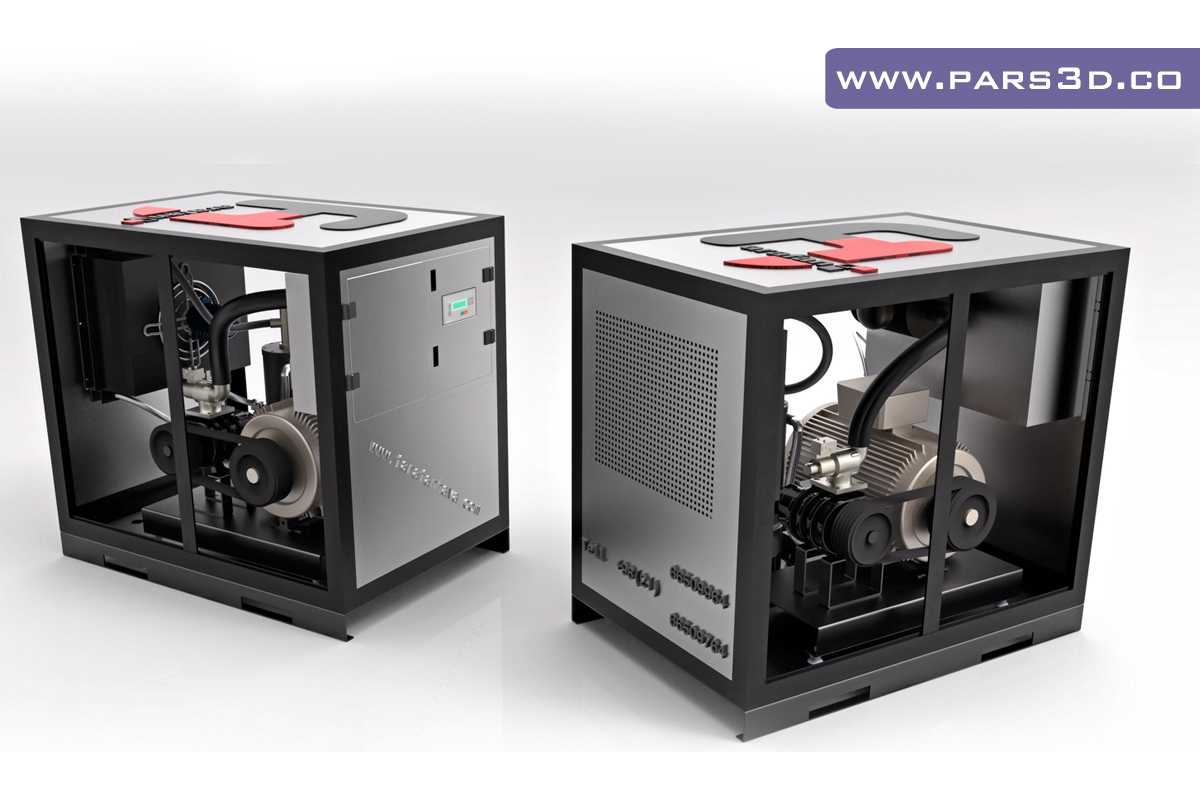

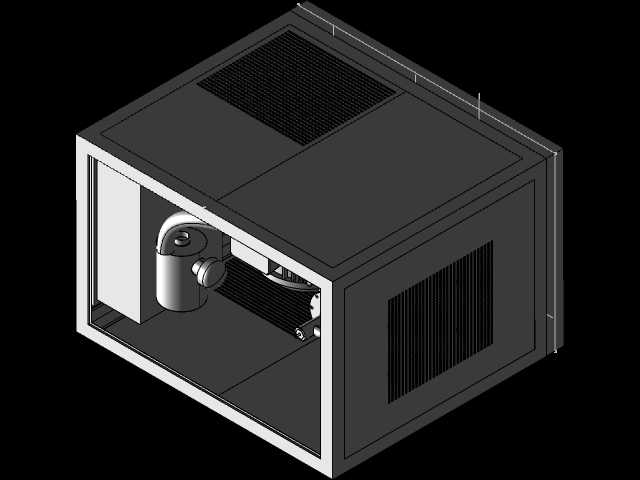

这款箱式螺杆空气压缩机组，主要面向中小型制造车间、汽修门店、小型装配生产线等需要稳定压缩空气供应的场景，作为整套气动系统的核心气源设备，能够持续输出压力稳定的洁净压缩空气，为气动扳手、气动夹具、喷涂设备、气动输送管路等各类用气终端提供可靠动力，相比传统活塞式空压机，它具备供气平稳、运行噪音低、持续作业无积碳的优势，适配长时间连续开机的生产需求。设备整体采用框架式箱型结构，外部覆盖钣金护板，将螺杆主机、驱动电机、传动组件、冷却系统、油气分离模块全部整合在封闭柜体内部，既可以隔绝运行过程中传动部件的机械噪音向外传递，也能避免车间内的粉尘、切削碎屑飞溅进入设备核心部件，延长内部元件的使用寿命。柜体两侧分别设置了通风格栅与检修门，通风格栅对应内部冷却风道的进出风位置，保障设备长时间运行时散热通畅，检修门采用快拆式结构设计，日常维护更换耗材、检查管路密封状态时无需完全拆解外框，大幅降低日常运维的操作难度。设计过程中充分考虑了车间现场的安装与移动需求，设备底部预留了标准叉车孔位，既可以直接通过叉车完成车间内的转场移位，也可以配合减震垫脚固定在混凝土基础上长期运行，柜体的整体外轮廓方正，安装时仅需预留单侧开门的操作空间与前后侧的通风间距，无需额外搭建独立的空压机房，能够直接放置在生产车间边角位置，节省厂区的宝贵空间。内部结构布局采用上下分层的排布逻辑，底层固定螺杆主机与驱动电机，通过皮带传动结构实现动力传递，传动区域设置了独立的安全防护挡板，避免运行过程中异物卷入传动部件；上层布置油气分离桶、冷却器与控制元件，管路走向沿柜体框架排布，既缩短了气路的连接长度减少压力损耗，也让内部走线整齐有序，方便故障排查与元件更换。柜体顶部设置了集成式的吊装标识与操作提示区域，设备的启停按钮、压力显示表全部布置在柜体侧方的人机操作高度，操作人员无需登高或者俯身就可以完成设备状态查看与操作调整，整体设计兼顾了运行可靠性、运维便捷性与现场安装的适配性，能够满足多数常规工业场景的压缩空气供应需求。
