多并联风冷制冷压缩机组结构设计

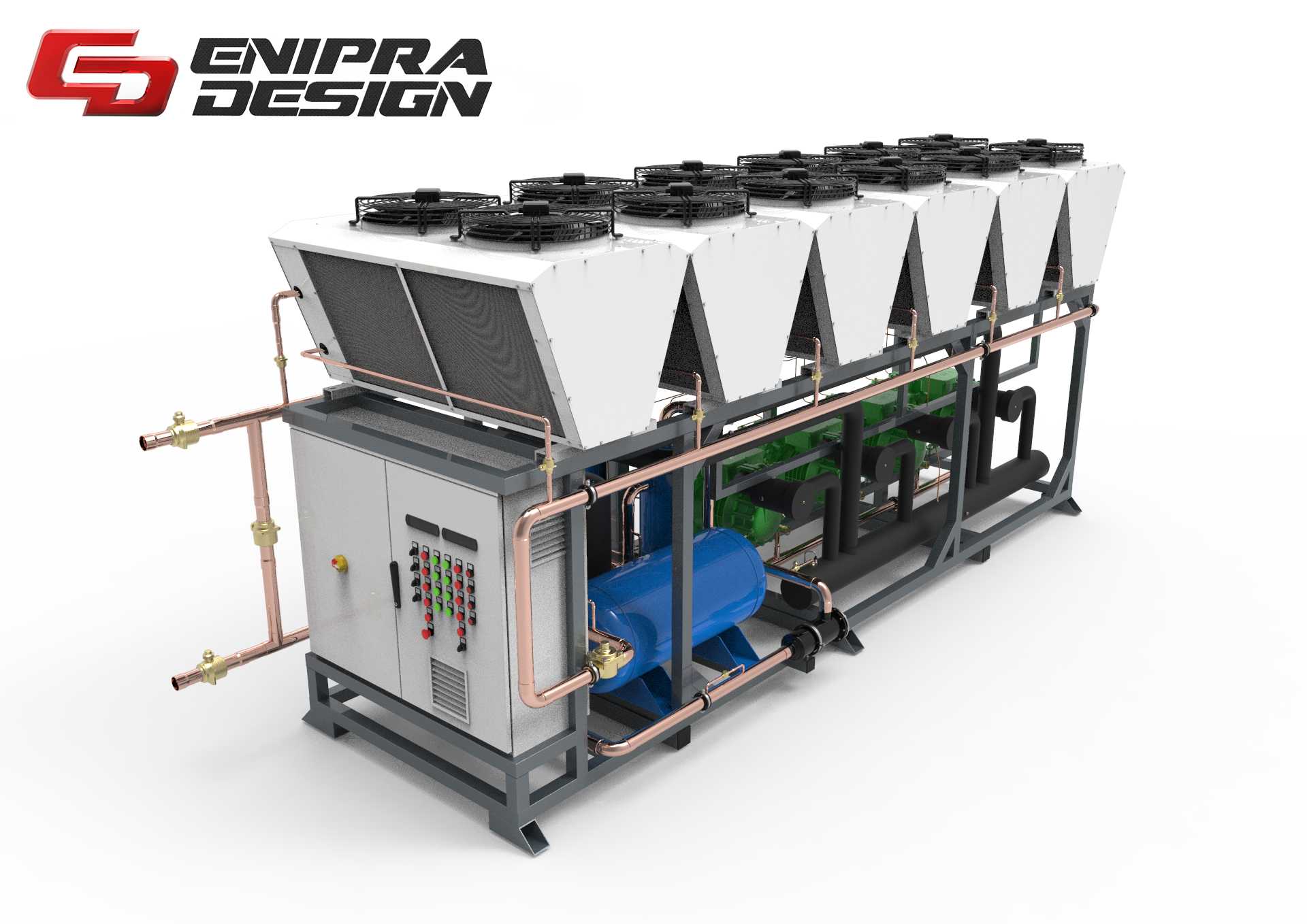

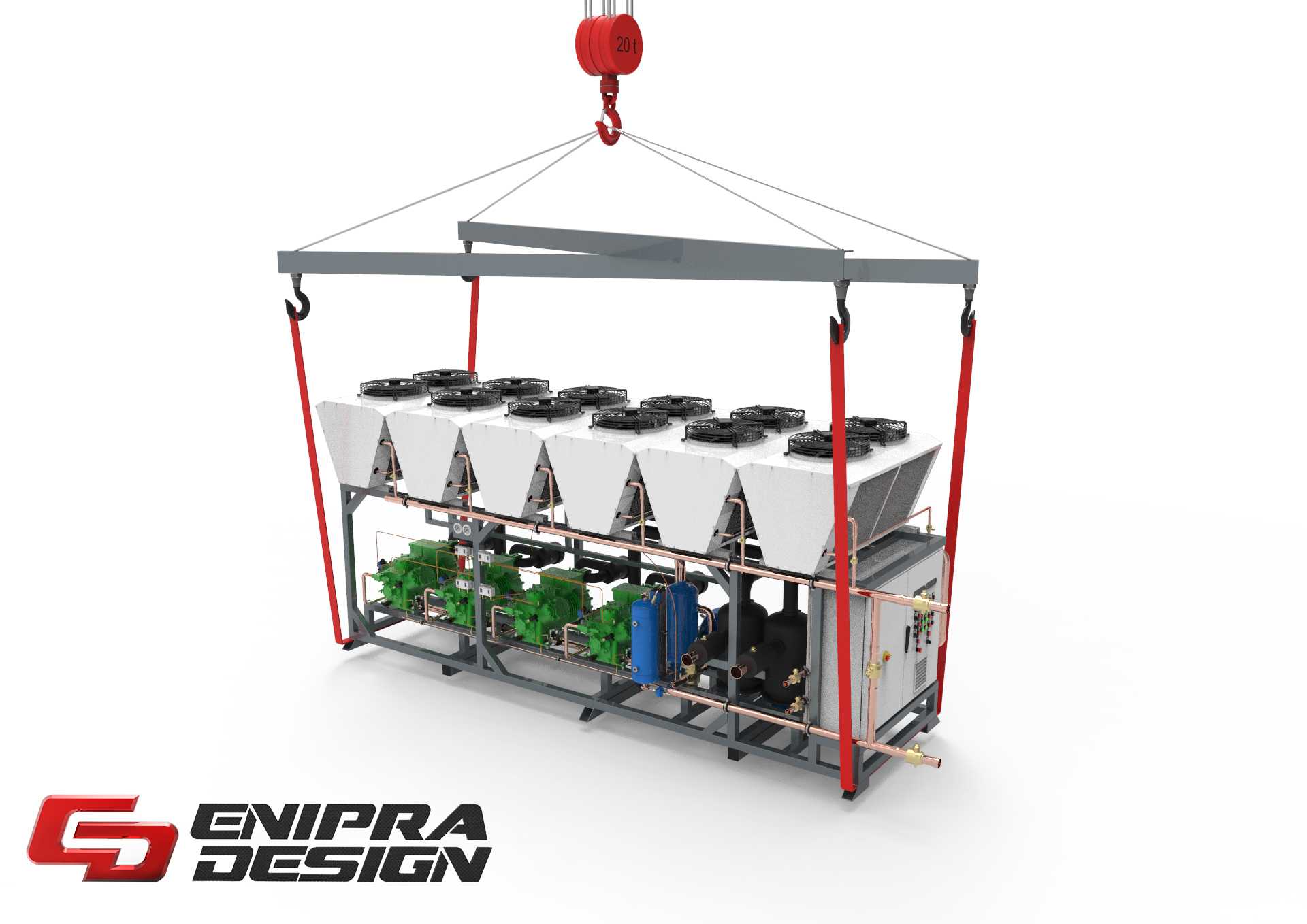

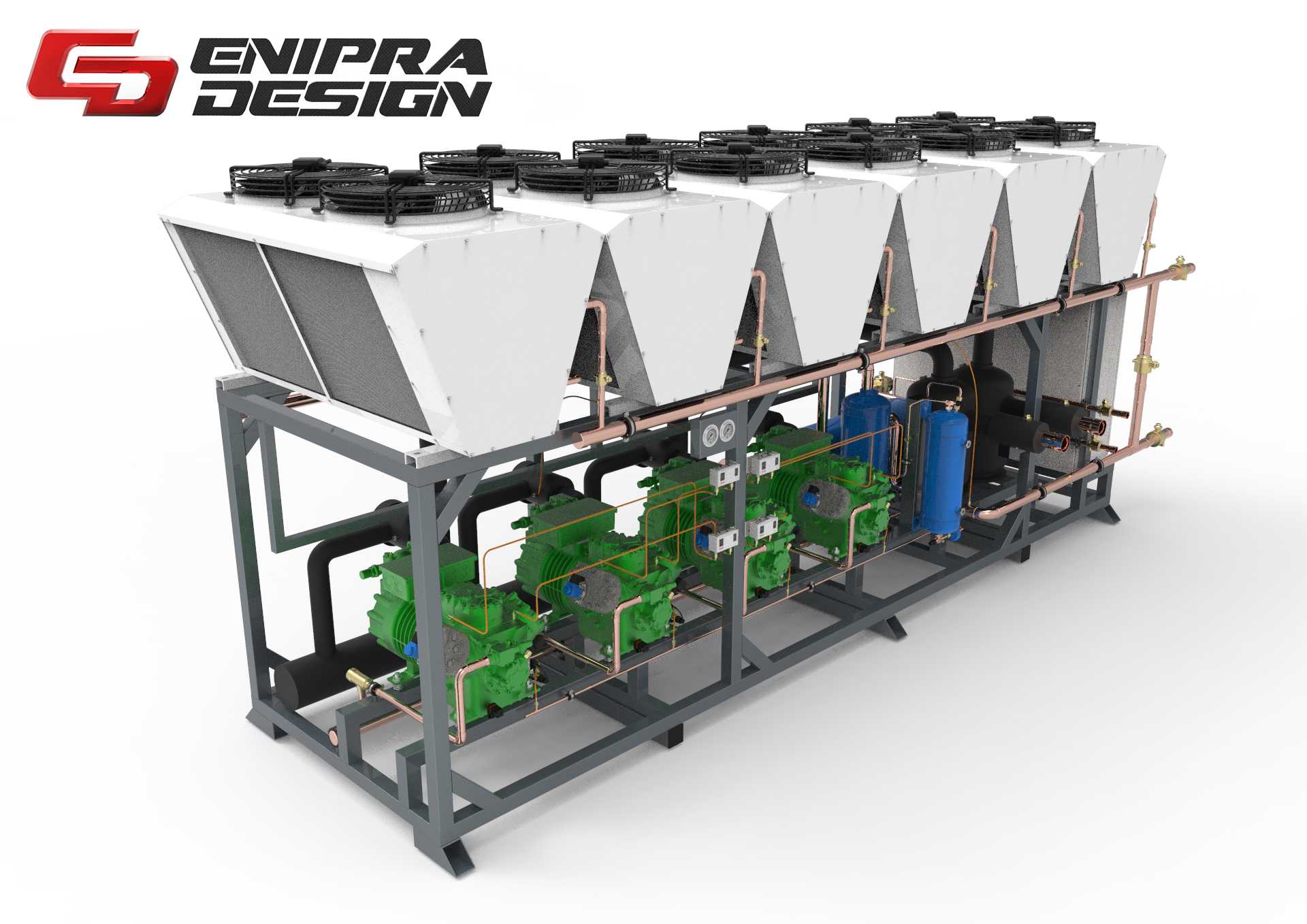

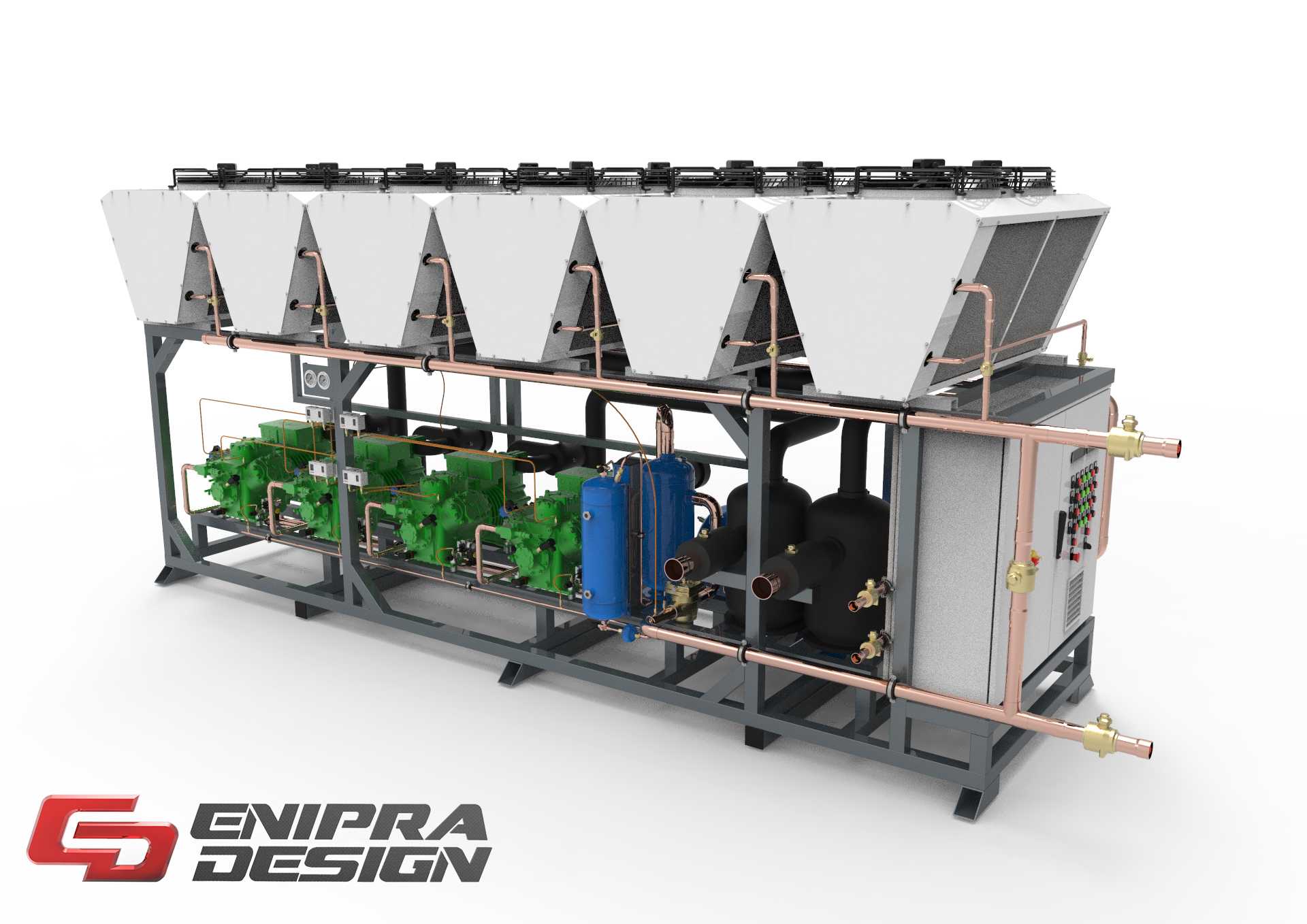

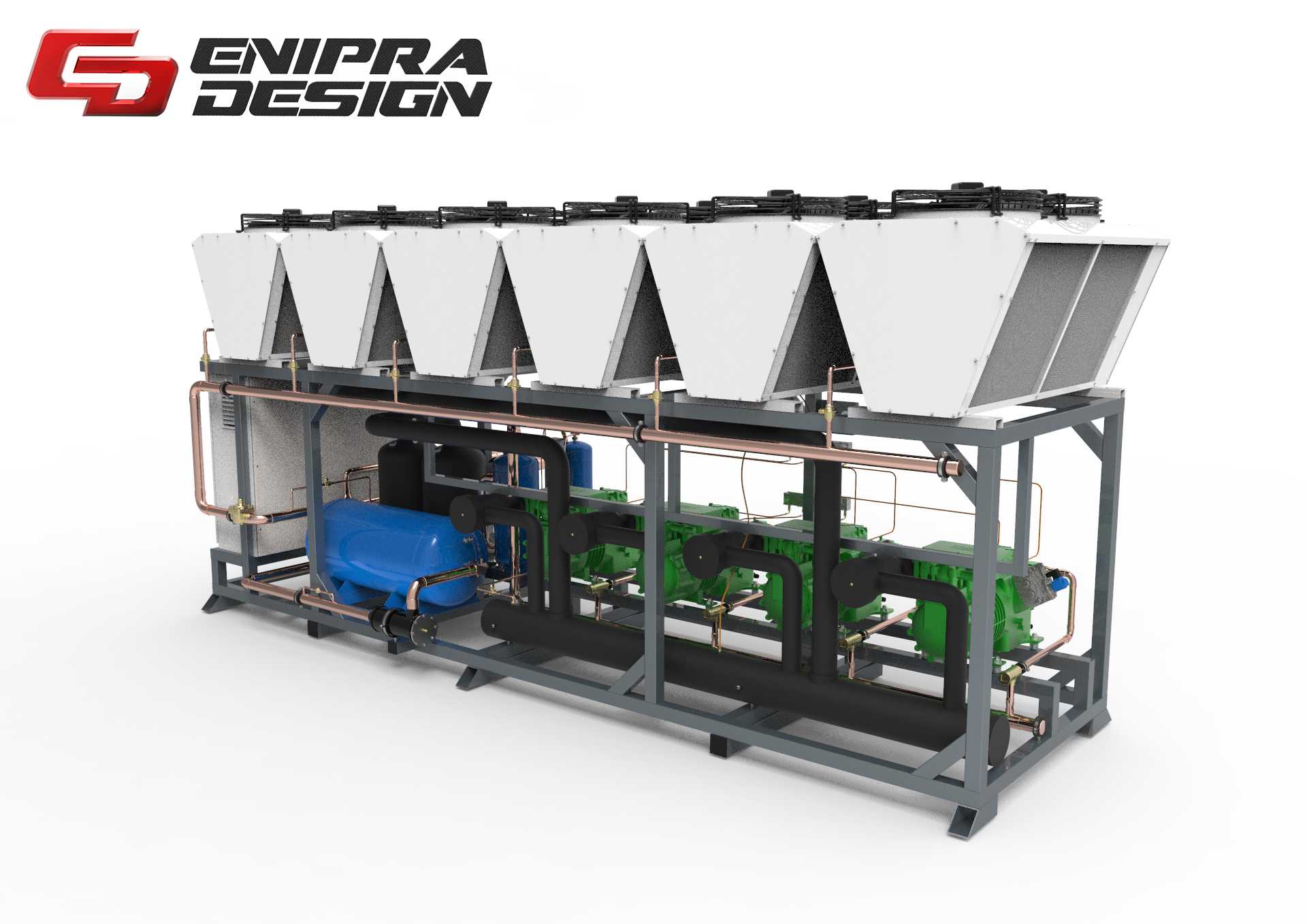

该设备为多机并联风冷式制冷压缩机组，主要面向大中型工业制冷、商用冷链集中供冷场景设计，可适配大型商超冷藏冷冻库区、食品加工车间低温制程、医药仓储恒温恒湿系统、工业工艺冷却等多类需要稳定冷源供给的应用场景，能够为末端换热设备持续输送符合温度要求的低温冷媒，承担整个制冷循环中的气态冷媒压缩升压核心功能，是蒸汽压缩式制冷系统的核心动力源。整套机组采用框架式集成设计思路，将压缩单元、风冷冷凝单元、气液分离单元、油路处理单元、管路阀组、控制柜体全部整合在统一的钢制焊接底座框架上，无需现场拆分组装核心部件，仅需完成设备基础固定、冷媒管路对接、电气线路接驳即可投入使用，大幅降低现场安装的施工难度与周期。机组配置多台活塞式压缩主机，搭配一台备用压缩单元，搭载66%-100%范围的容量调节机构，可根据实际冷负荷变化自动调整投入运行的压缩机台数与输出容量，在低负荷时段自动减少运行缸体或主机数量，避免频繁启停带来的设备损耗与电能浪费，始终让机组运行在高效负荷区间，相比单一大功率压缩机，负荷适配性更强，运行能耗更低，同时备用主机可在主设备维护或故障时自动切入，保障冷源供给不中断，满足连续生产、不间断仓储的供冷可靠性要求。顶部采用V型排布的风冷冷凝盘管搭配大直径轴流风机，无需配套冷却水塔与冷却水循环管路，安装选址不受水冷配套条件限制，适合缺水区域、户外安装场景使用，冷凝风路经过导流优化，排风顺畅无气流短路问题，可保障高温环境下的冷凝压力稳定。管路设计上采用紫铜管路搭配黄铜截止阀、视液镜、高低压传感器等阀件，管路走向经过应力校核，在压缩机进出口位置设置减震弯结构，避免运行震动传递到管路连接处引发冷媒泄漏，同时预留标准化的冷媒进出接口，接口位置集中布置在机组侧方，方便现场管路对接。底座采用加厚型钢焊接成型，底部设置可调式减震支脚，可抵消机组运行时的震动传递，安装时仅需平整硬化地面即可固定，无需额外浇筑复杂的设备基础，整体外形经过紧凑化布局优化，在保障检修操作空间的前提下尽可能缩小占地面积，适配多数制冷机房的安装空间边界，柜体侧面设置集中式电控箱，将所有主机的控制、保护元件整合在内，接线与后期检修操作都十分便捷。
