框架式木工板锯测试实验装置

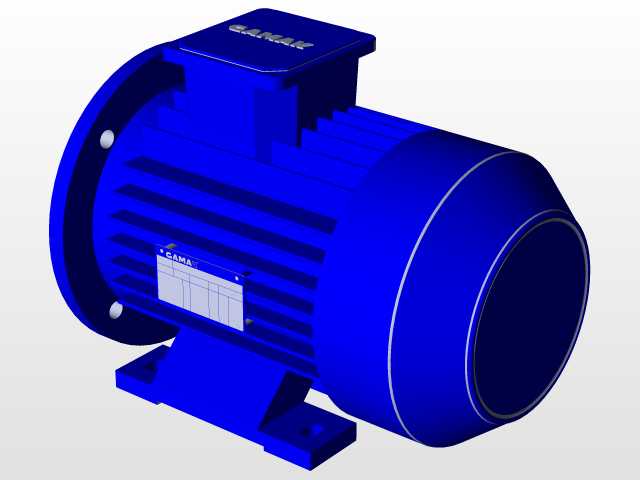

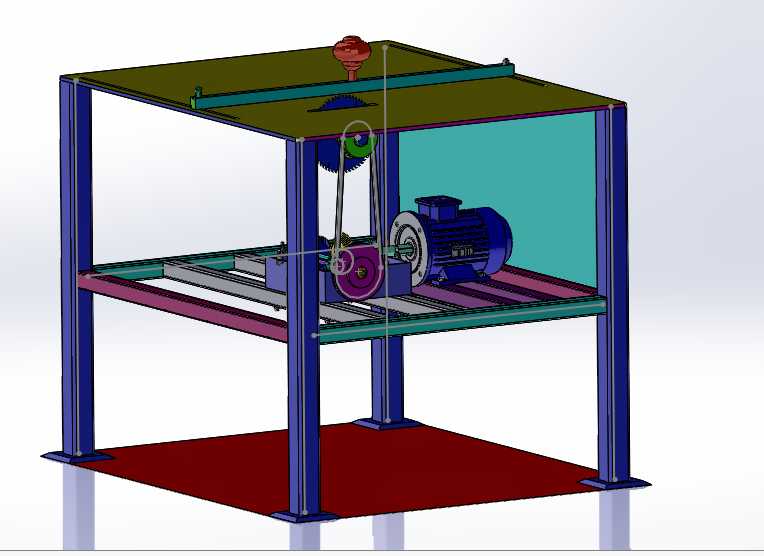

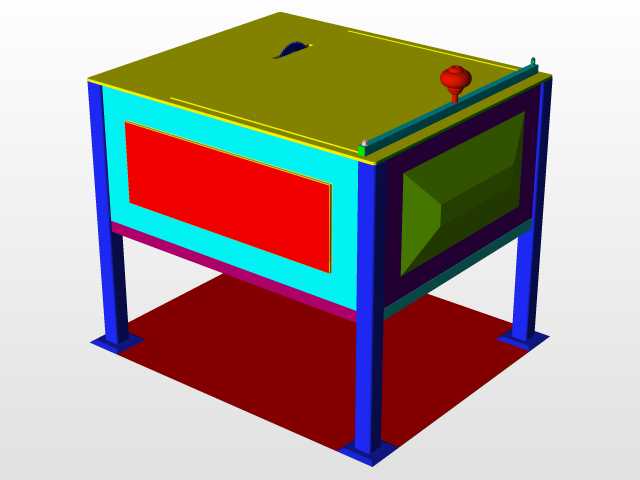

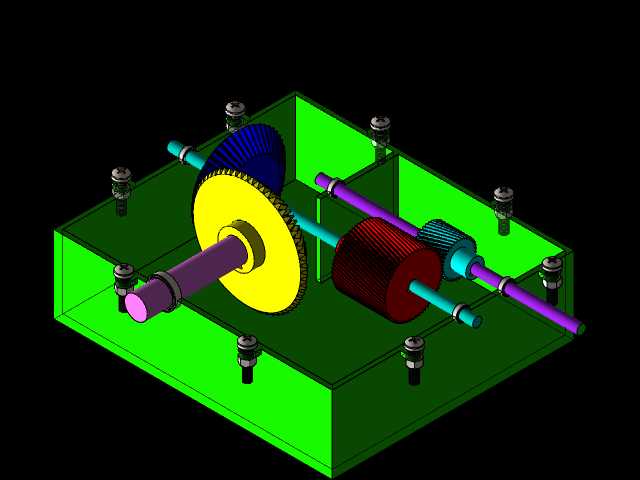

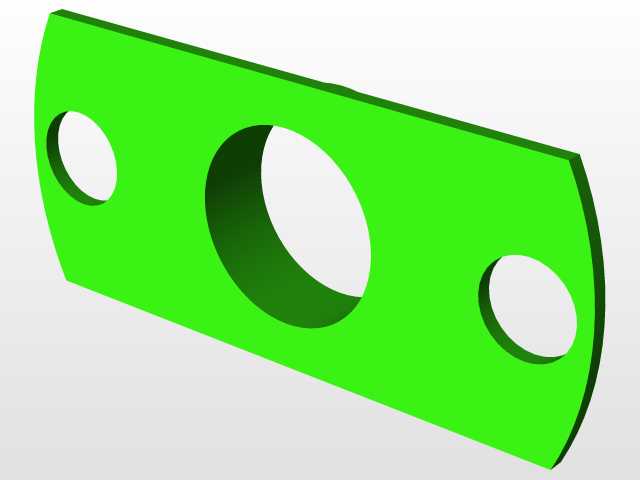

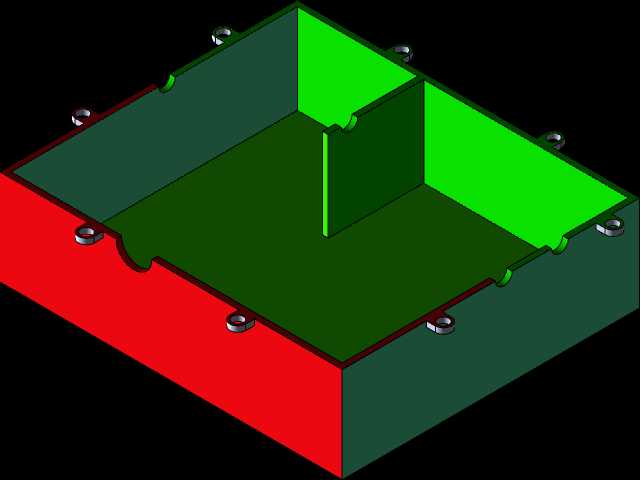

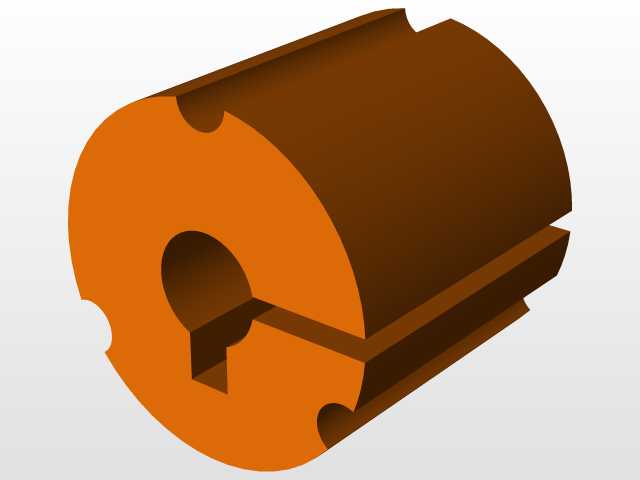

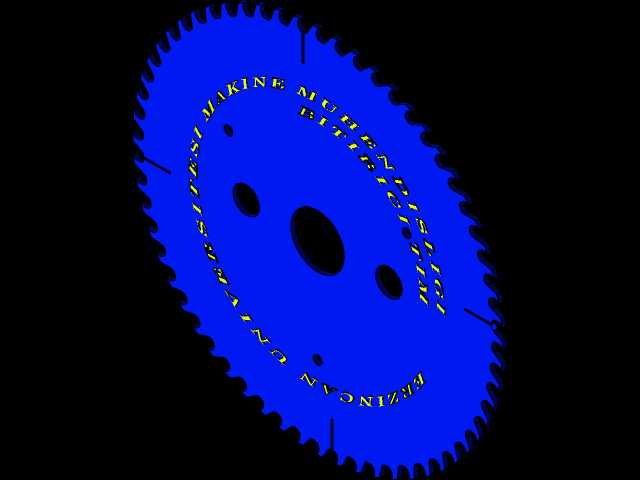

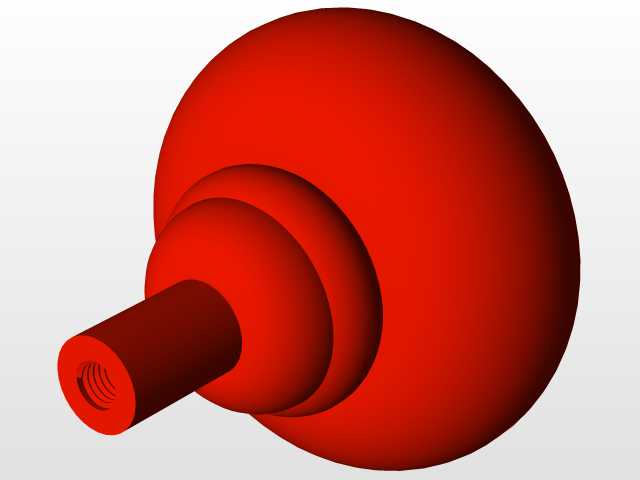

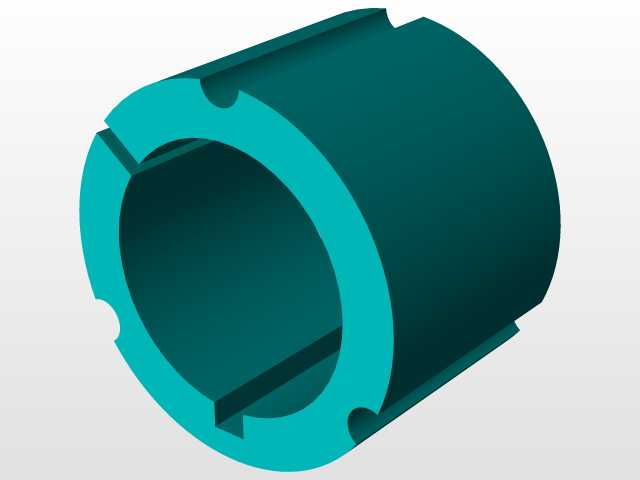

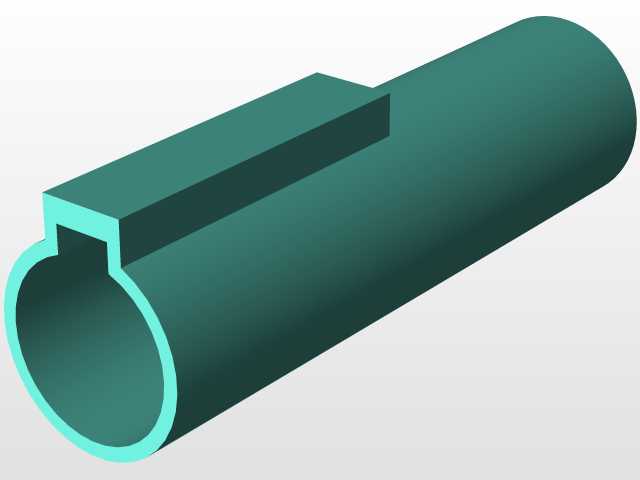

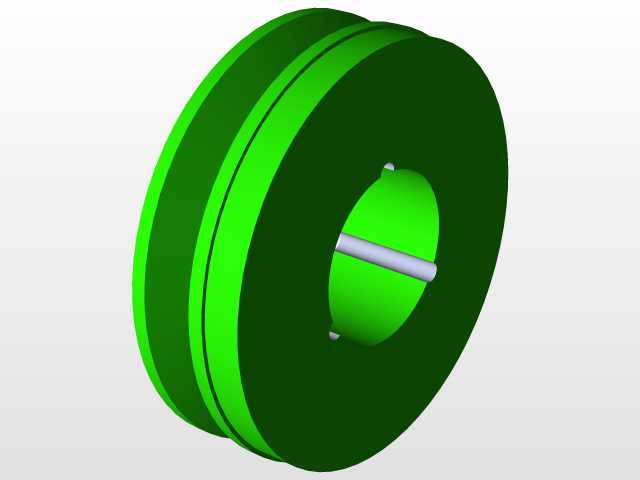

该装置主要面向木工加工设备研发测试场景，用于验证小型板锯设备的传动稳定性、锯切运行精度与负载运行表现，可在木工机械量产前完成核心传动系统的性能校验，也可用于职业院校木工机械相关课程的实操教学演示，帮助学习者直观理解板锯设备的动力传递路径与运行逻辑。装置整体采用方钢焊接成型的三层框架式结构，底部为整块安装底板，通过地脚螺栓可直接固定在硬化车间地面或实验台基座上，安装边界预留足够的检修操作空间，四周无突出干涉结构，适配常规工业厂房的设备布局要求。中层为核心传动安装层，水平铺设多根平行导轨用于安装锯切进给滑台，滑台可沿导轨方向完成直线往复运动，模拟实际板锯加工时的工件进给动作；驱动电机通过法兰座水平固定在中层机架侧方，电机输出轴通过带轮与第一级减速齿轮组连接，齿轮组集成在密闭齿轮箱内，齿轮箱输出端通过同步带将动力传递至顶部的锯片主轴，主轴上方安装手轮结构，可手动调节锯片的伸出高度，适配不同厚度板材的锯切测试需求。顶部工作台面采用整块平整钢板加工，表面预留锯片穿行的长条形缝隙，台侧安装横向定位靠尺，可在测试时固定待锯切的人造板、实木板试样，保证锯切路径的直线度。机架后侧设置半封闭防护挡板，可阻挡测试过程中产生的木屑飞溅，同时避免操作人员意外接触内部运转的传动部件，提升测试过程的安全系数。设计过程中优先考虑传动链路的同轴度校准，各带轮、齿轮的安装座均设计有长条形调节孔，可在装配时微调位置来张紧传动带、保证齿轮啮合间隙处于合理区间，降低运转过程中的振动与噪音；框架立柱采用加厚方钢，整体刚性充足，可承受电机满负载运转时的振动，避免机架共振影响测试数据的准确性。各层平台的高度经过反复校核，既保证底部传动部件有足够的安装与检修空间，也控制整体高度适配操作人员站立操作的舒适区间，顶部工作台面高度符合常规木工操作的人机工程要求，无需额外垫高即可完成试样装夹与测试操作。
