长行程珩磨管材加工专用设备结构

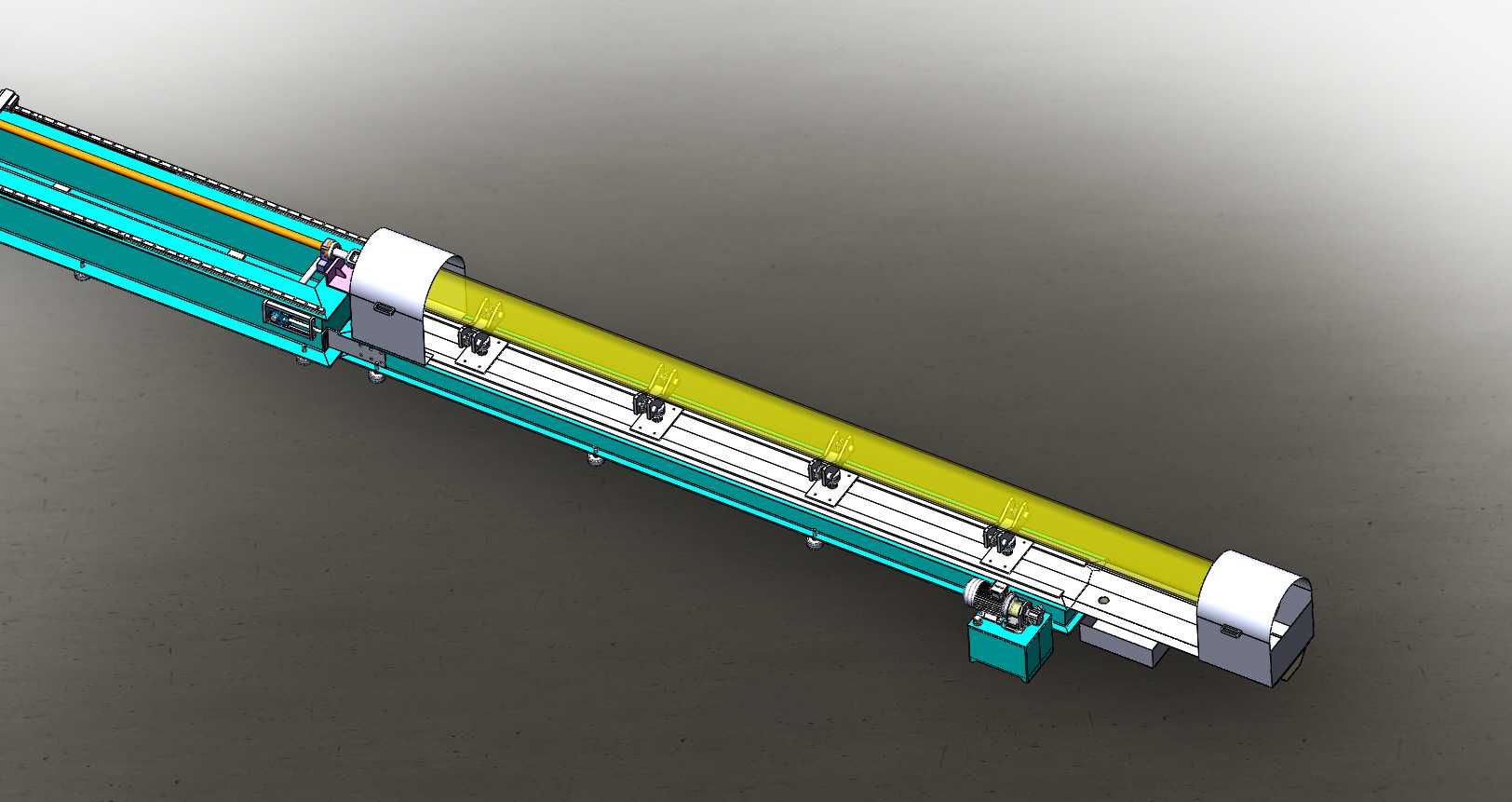

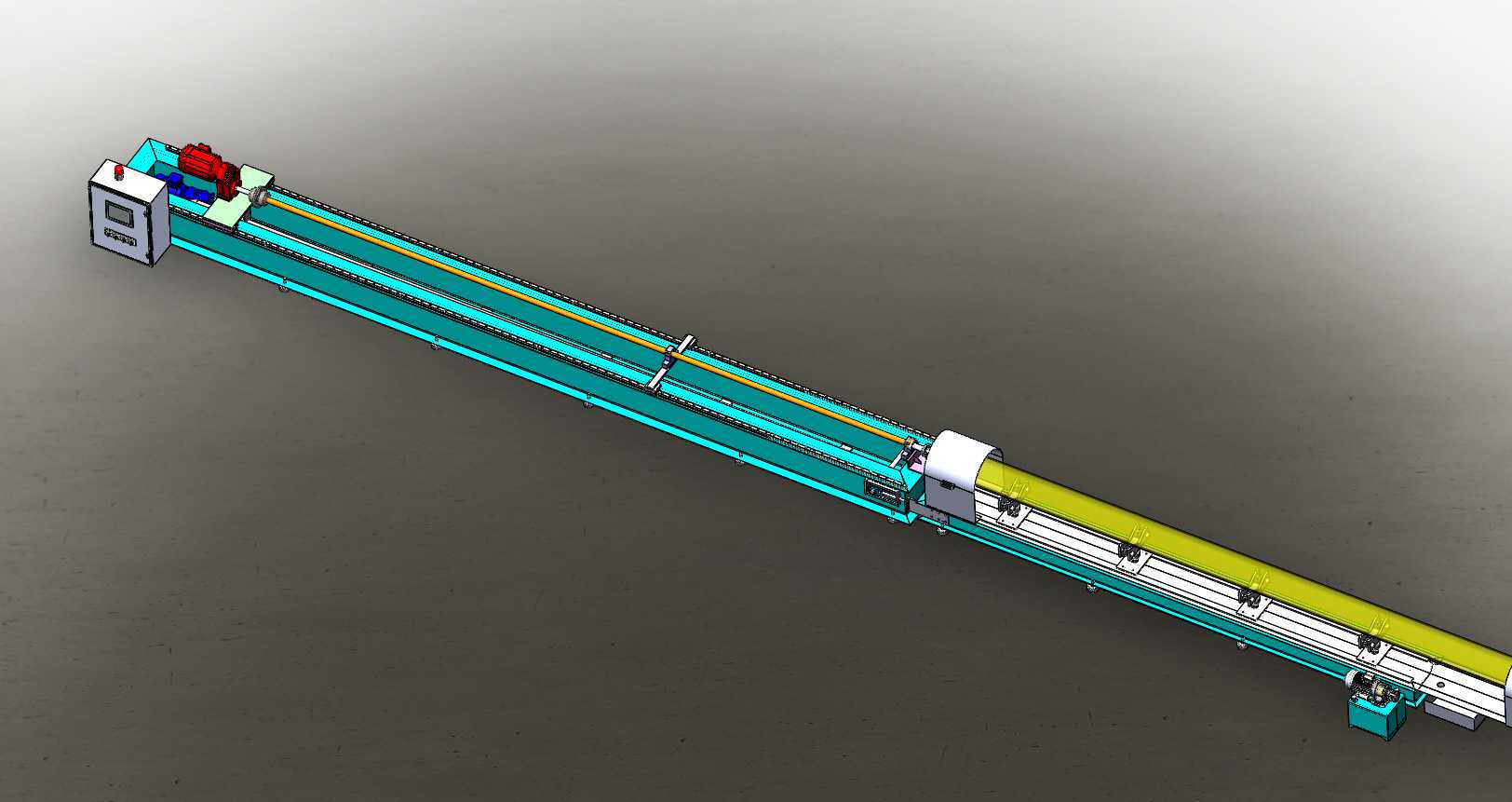

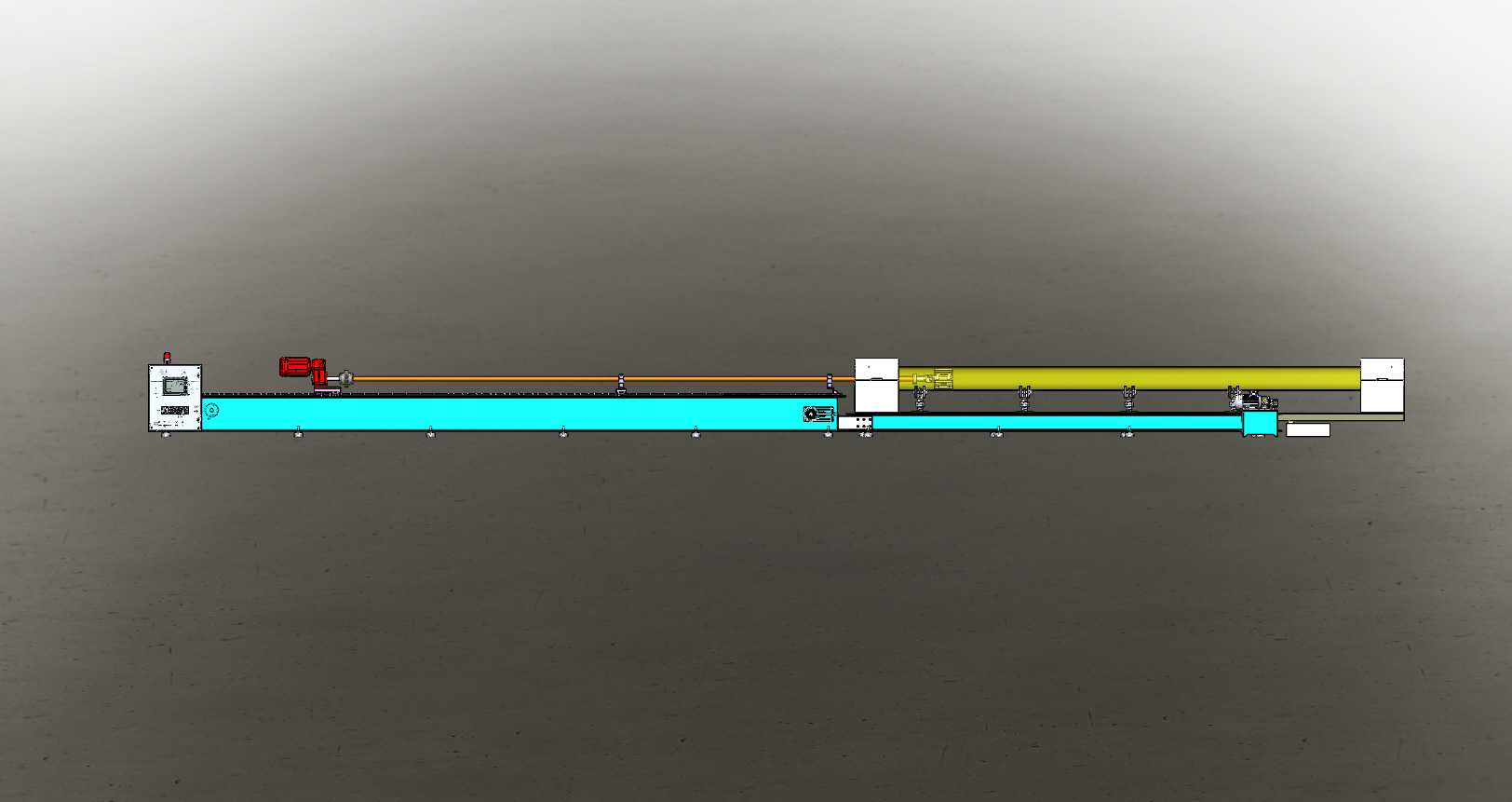

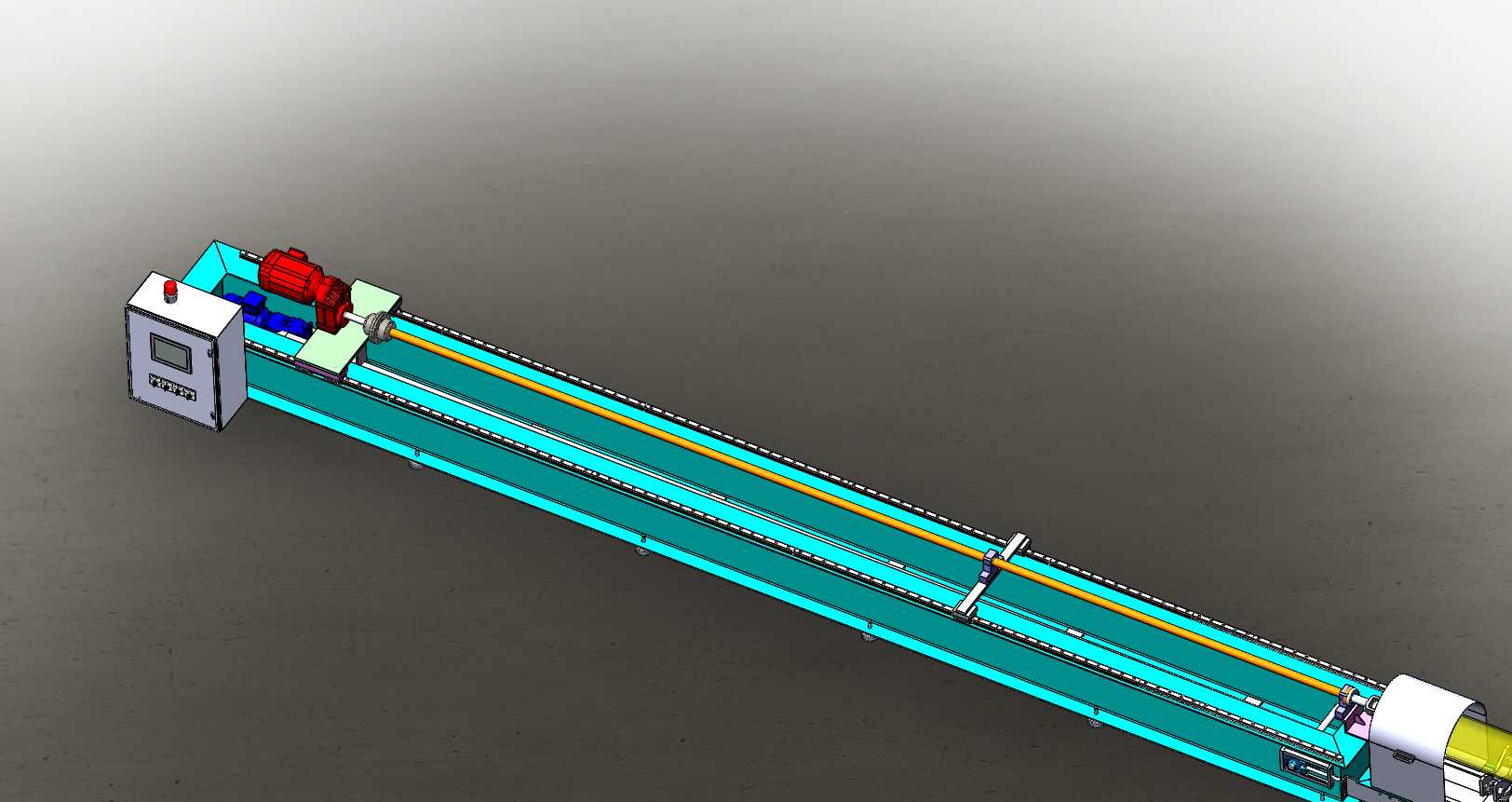

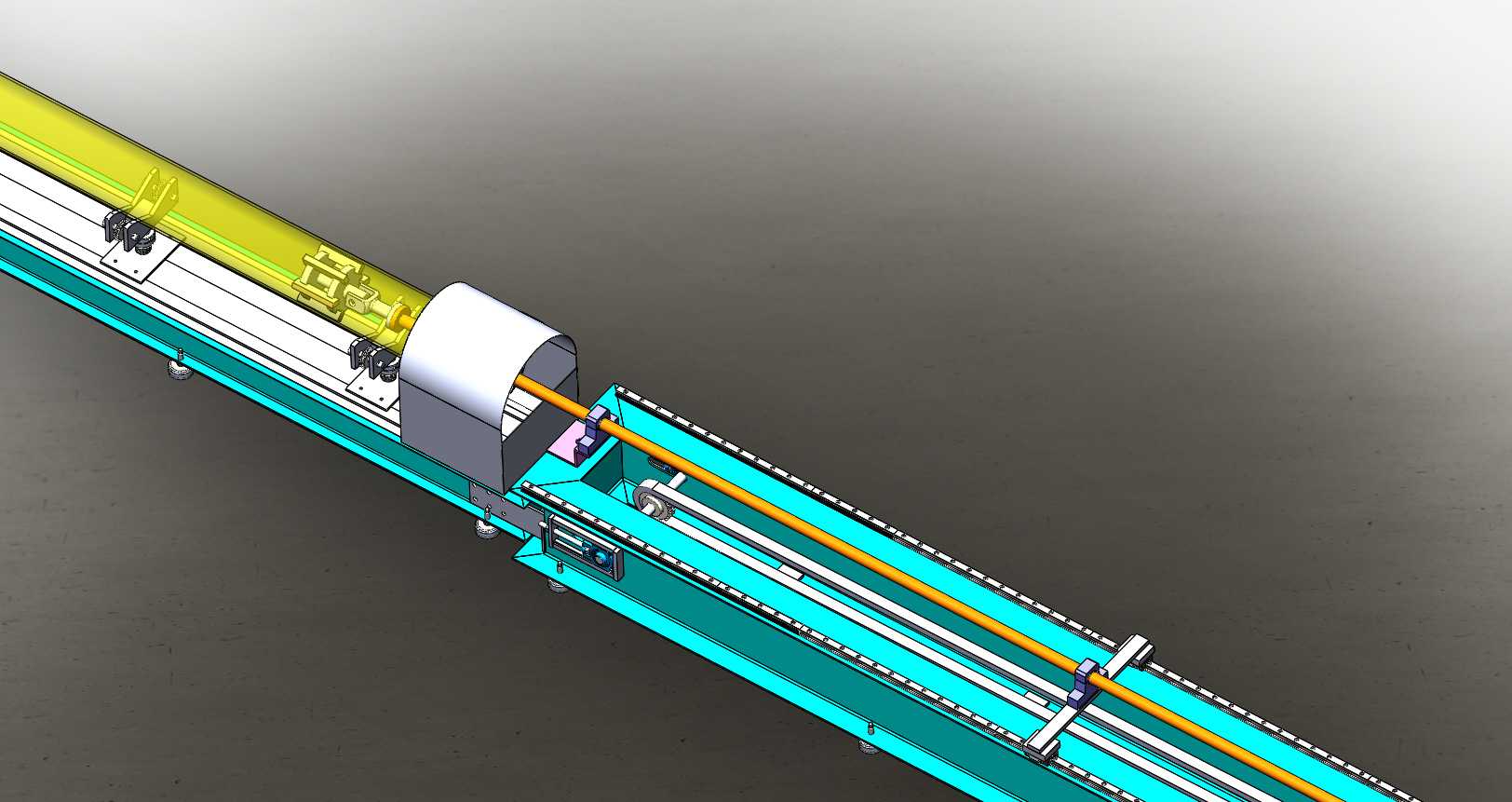

这款长行程珩磨管加工设备，主要面向金属管材精加工领域，适配液压油缸管、精密气动管、高精度输送管道等内壁加工场景，在工程机械液压件生产、气动元件制造、特种管材精加工车间中承担核心的内壁珩磨工序，能够完成长尺寸金属管材的内孔粗糙度优化、尺寸精度校准、内圆表面纹理规整作业，解决传统内圆加工设备行程不足、长管加工同轴度偏差大的痛点。设备整体采用卧式长床身布局，沿长度方向布置双平行直线导轨作为承载导向结构，能够为珩磨头的往复进给提供稳定的运动基准，床身侧边集成传动防护结构，将进给传动组件完全封闭在防护腔体内，避免加工过程中产生的金属磨屑、切削液飞溅侵蚀传动部件，延长核心运动组件的使用寿命。设备中部设置多组可调式管材支撑座，支撑座可根据待加工管材的外径尺寸快速调整夹持高度与抱紧力度，能够适配不同管径、不同长度的金属管材装夹需求，装夹后可自动校准管材轴线与珩磨头运动轴线的同轴度，避免长管加工过程中出现偏磨、锥孔、喇叭口等加工缺陷。设备两端分别设置珩磨头驱动单元与管材顶紧定位单元，驱动单元可带动珩磨头完成周向旋转与轴向往复的复合运动，配合珩磨油石的径向进给，逐层完成管材内壁的磨削加工，顶紧单元可根据管材长度快速调整轴向位置，配合端部密封结构实现加工过程中切削液的内循环供给，将磨屑及时从加工区域带出，保障珩磨加工的表面质量。从安装边界来看，设备整体为长条形卧式结构，安装时需预留沿长度方向的操作与维护空间，床身底部设置多组调平地脚，可适配车间不同平整度的地面安装条件，设备侧边预留切削液循环系统、电气控制系统的安装接口，可直接对接车间现有供液、供电管线完成部署。设计过程中重点考量了长行程运动的结构刚性，通过加厚床身壁板、优化导轨跨距布置的方式，降低珩磨头高速往复运动过程中的结构振动，保障长尺寸管材全程加工的精度一致性，同时在易受磨屑侵蚀的运动部位设置多级刮屑与密封结构，减少日常维护的工作量，适配大批量连续加工的生产场景需求。
