卧式斯特林动力装置结构设计方案

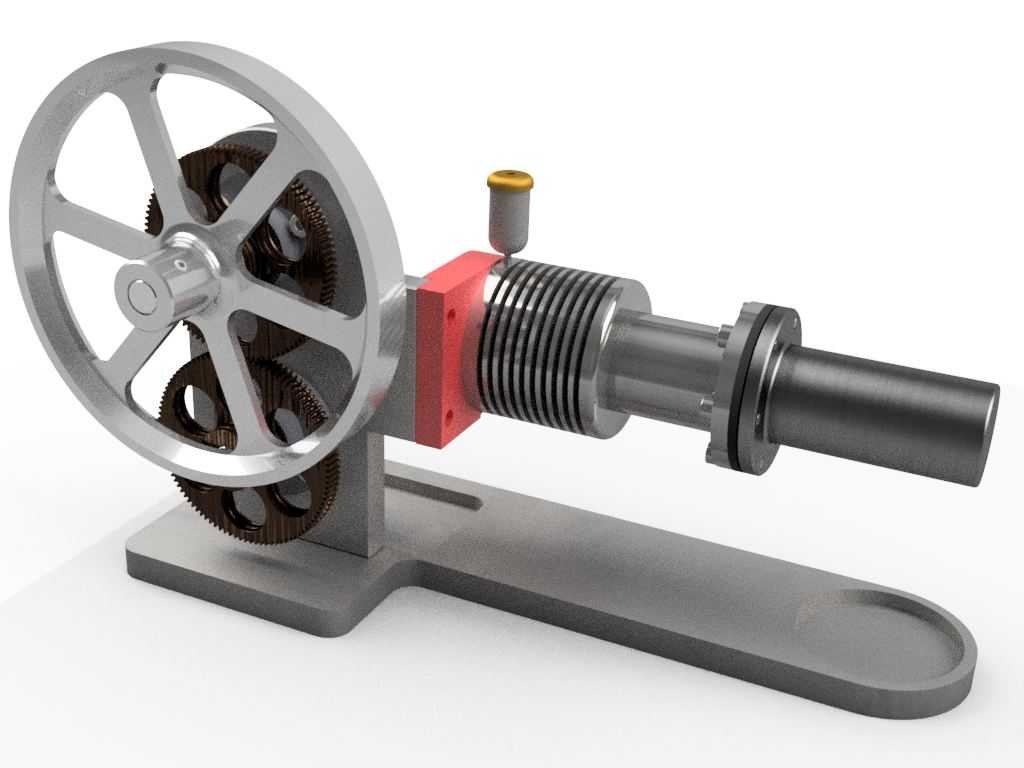

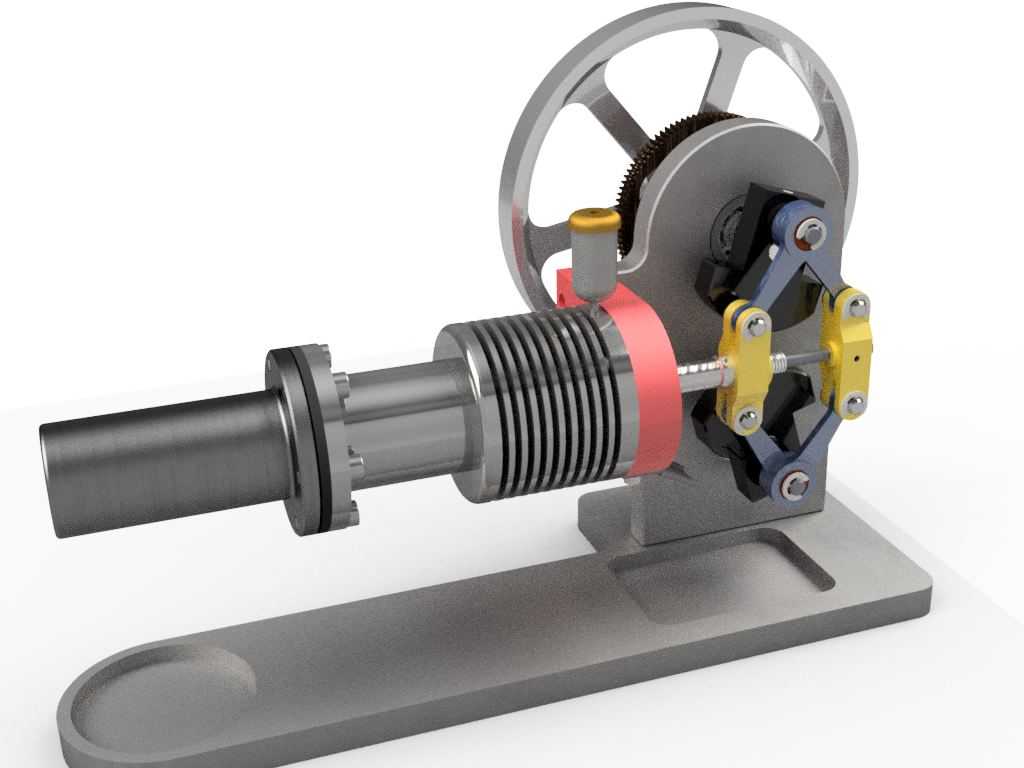

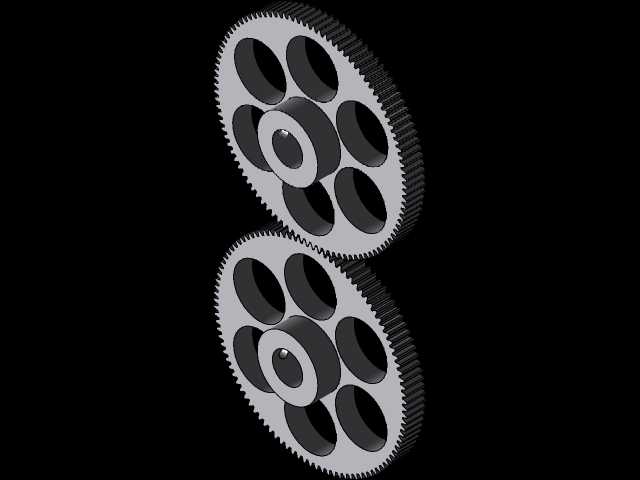

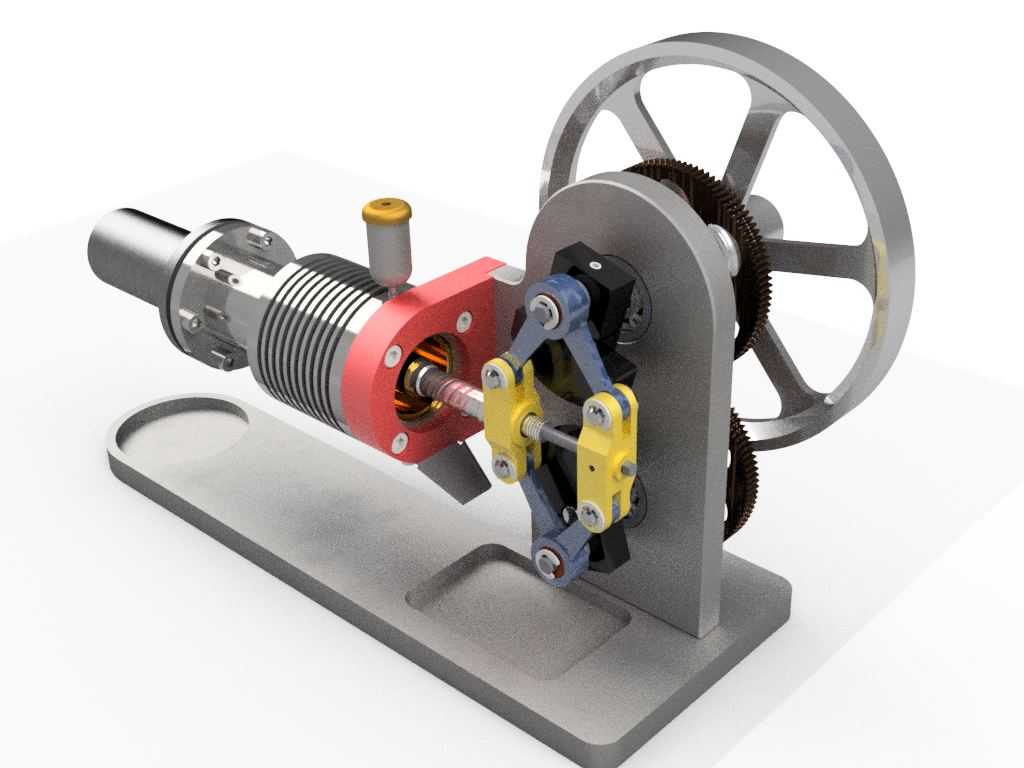

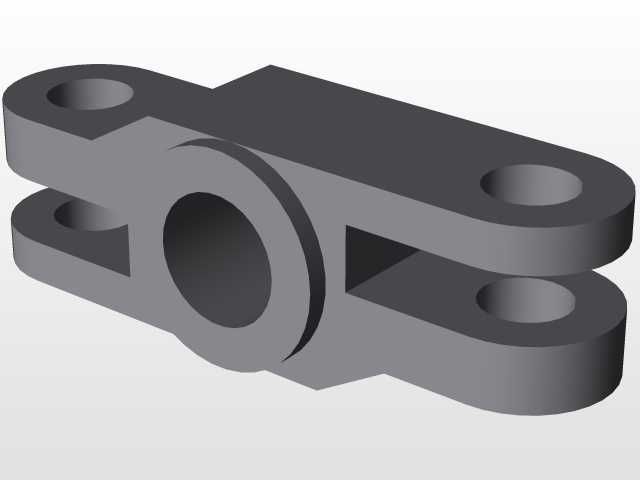

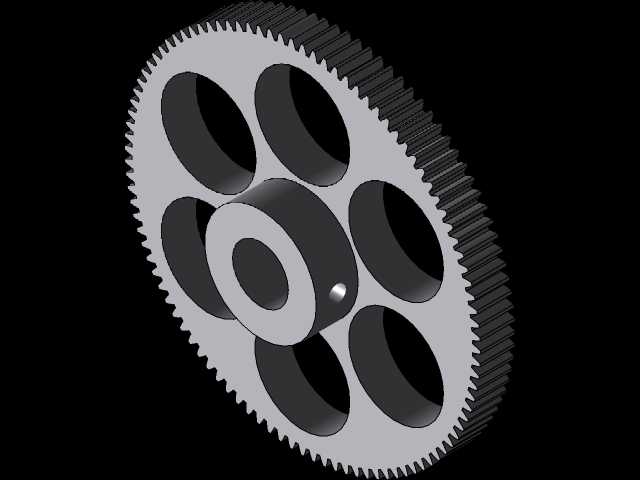

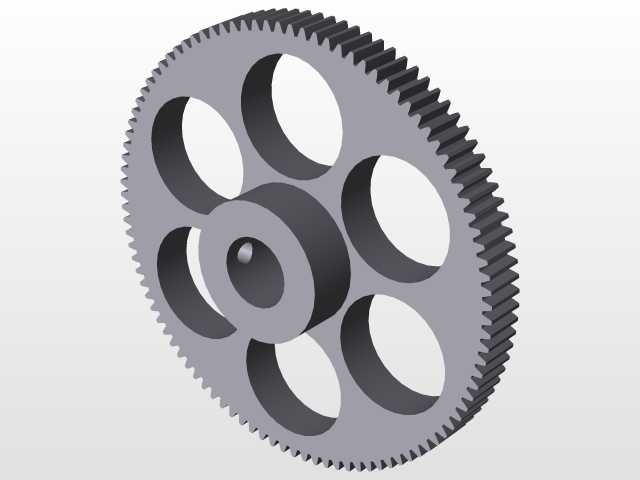

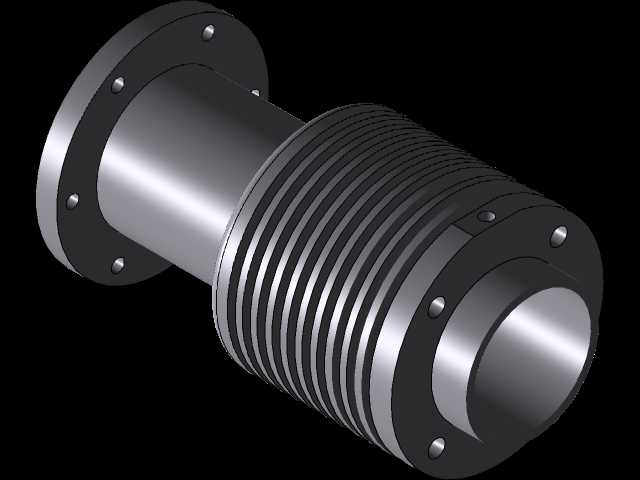

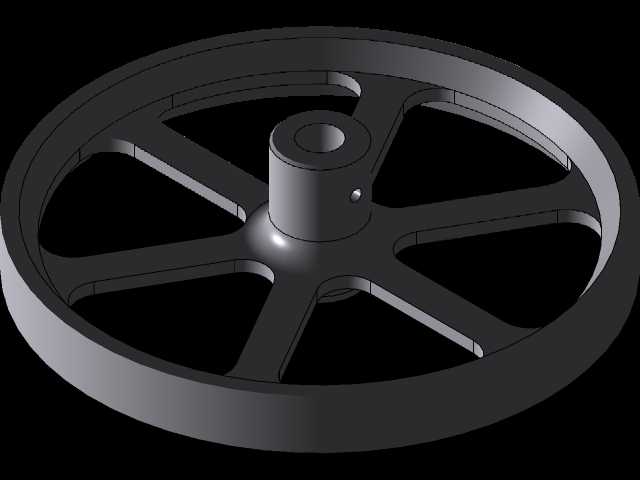

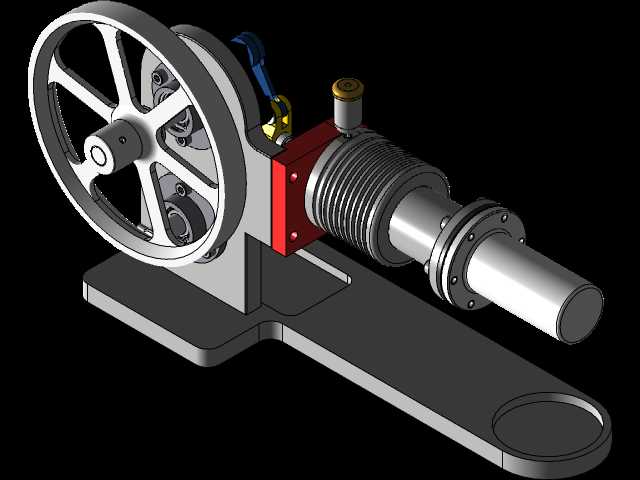

这款卧式斯特林动力装置，是基于外燃式热力循环原理打造的小型动力输出结构，可广泛应用于科教演示场景、小型余热回收试验平台、低功率分布式动力供给场景，也可作为精密机械传动结构的教学演示载体，帮助从业者直观理解闭式循环热力转换的完整逻辑。在实际应用中，这类装置能够依托多种外部热源完成能量转换，无需依赖燃油在缸内爆燃做功，对热源的适配性极强，可适配太阳能集热、工业废热、生物质燃烧供热等多种热源形式，在低品位热能回收领域有着独特的应用价值。从功能特性来看，该装置采用卧式布局设计，整体结构集成在一体式金属安装底座上，前端为带散热鳍片的换热气缸组件，气缸端部设置密封端盖与调节气门结构，中部为配气活塞联动的曲柄连杆传动组，后端搭配大直径辐条式飞轮结构，整套传动机构通过多组铰接连杆完成动力传递，将活塞的往复直线运动平稳转换为飞轮的旋转运动，运行过程中振动小、噪音低，热力循环过程连续稳定。设计过程中，工程师充分考虑了传动部件的运动干涉问题，对连杆铰接点的运动行程做了精准限位，黄色的连杆固定座与蓝色的传动摇臂形成清晰的层级传动结构，既保证了动力传递的刚性，也预留了足够的装配调试间隙；红色的气缸固定座将换热气缸牢牢锁定在底座上，与后端的立式支撑板形成双支撑结构，避免长气缸在运行过程中出现径向晃动。从安装边界来看，整套装置采用扁平式矩形底座设计，底座预留两处内凹的安装定位槽，可直接通过螺栓固定在试验台架或演示台面上，整体横向尺寸适配常规桌面级展示空间，飞轮的旋转半径经过严格核算，不会超出底座的宽度边界，安装时无需额外预留过大的周边避让空间；气缸轴向与底座长度方向平行，进气调节旋钮设置在气缸侧上方，操作时无需挪动装置即可完成气门开度调节，日常维护与调试十分便捷。整套结构的零部件加工精度要求适配常规机加工工艺，换热鳍片采用等间距排布设计，既保证了冷端的散热效率，也兼顾了外观的整体性，传动齿轮组隐藏在立式支撑板与飞轮之间，既能够完成传动比的匹配，也避免了外露齿轮带来的安全隐患，非常适合用于科教场景的原理展示，或是小型热能转换试验的动力核心部件。
