卧式管壳式工业换热设备结构展示

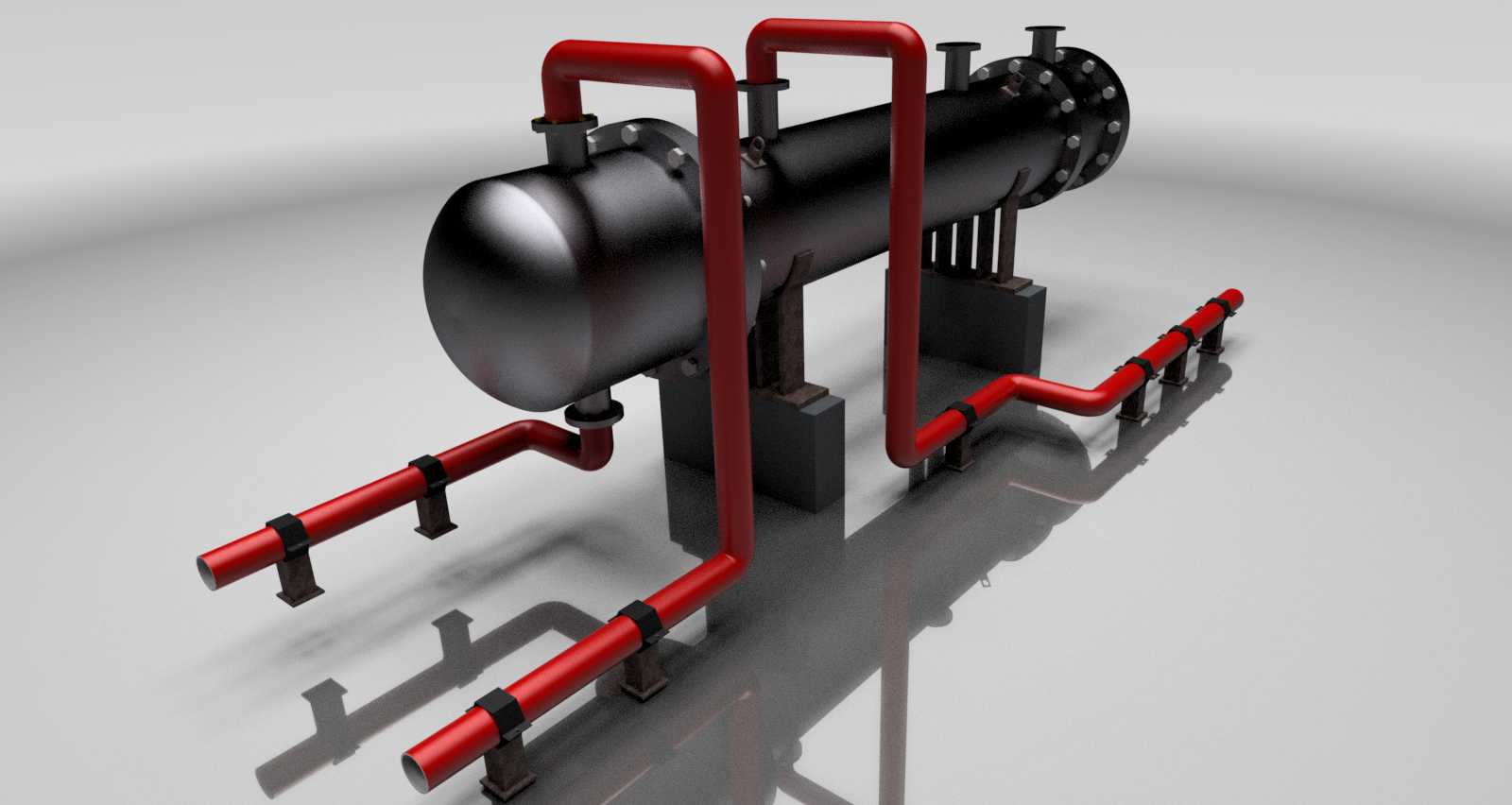

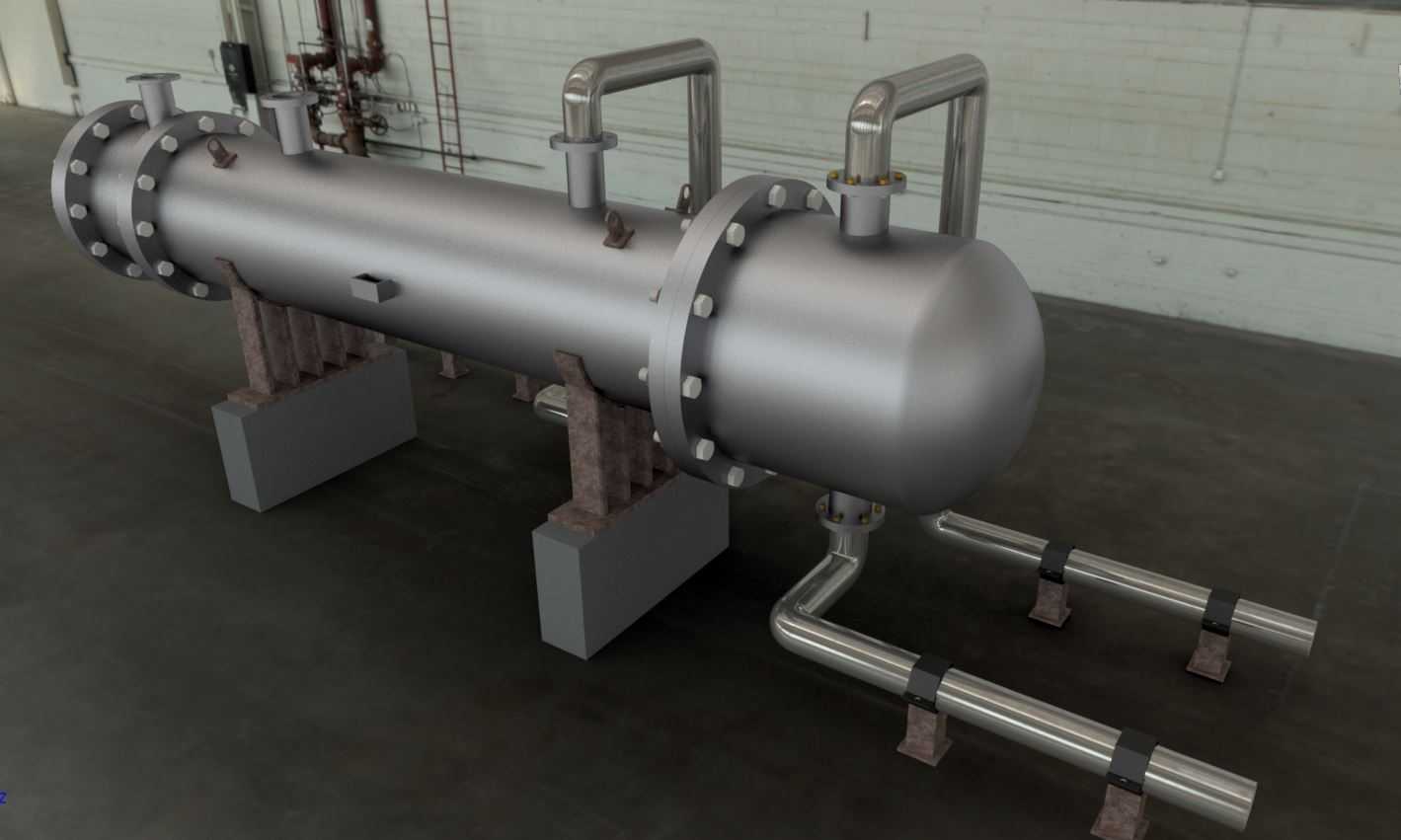

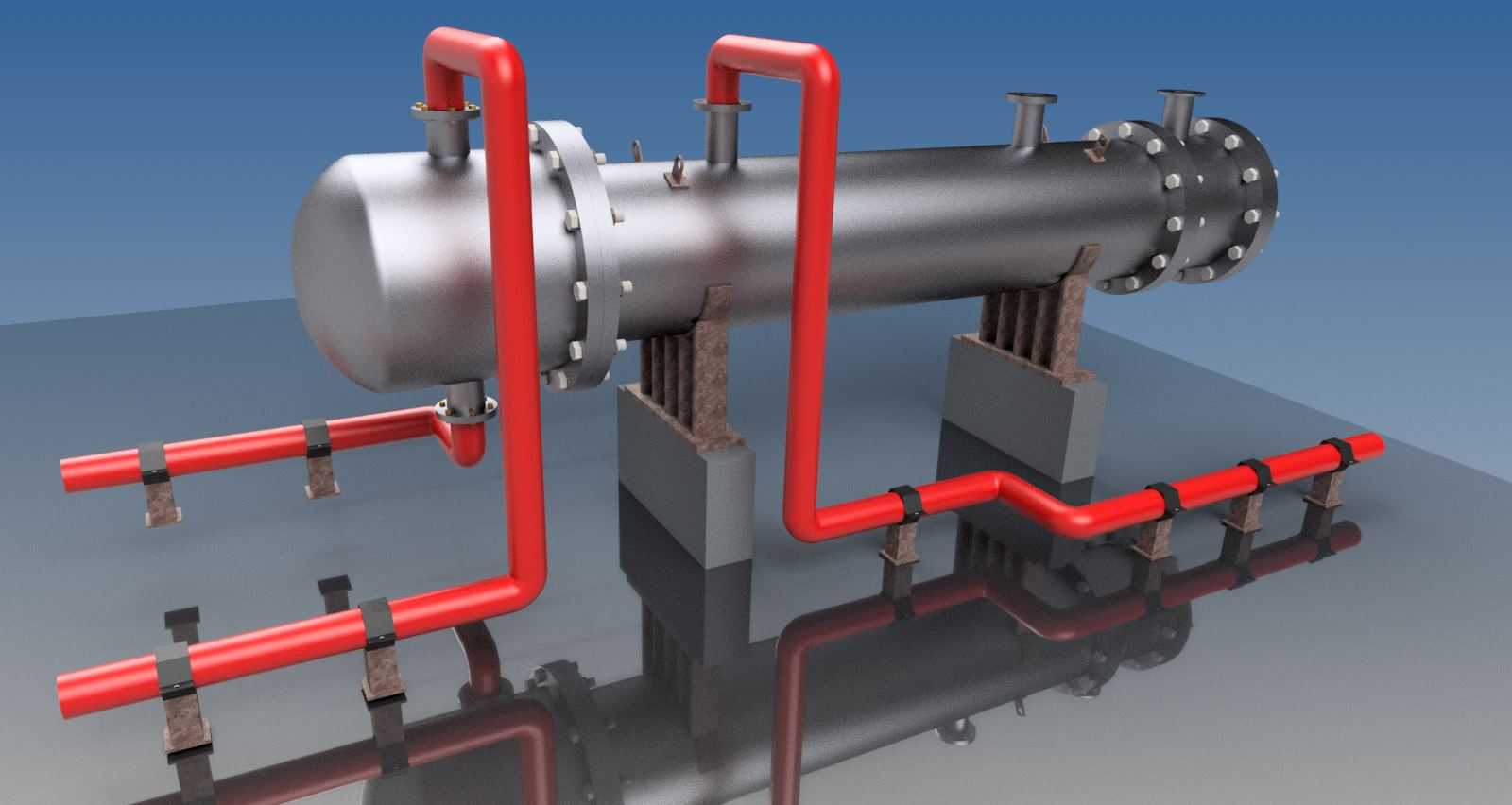

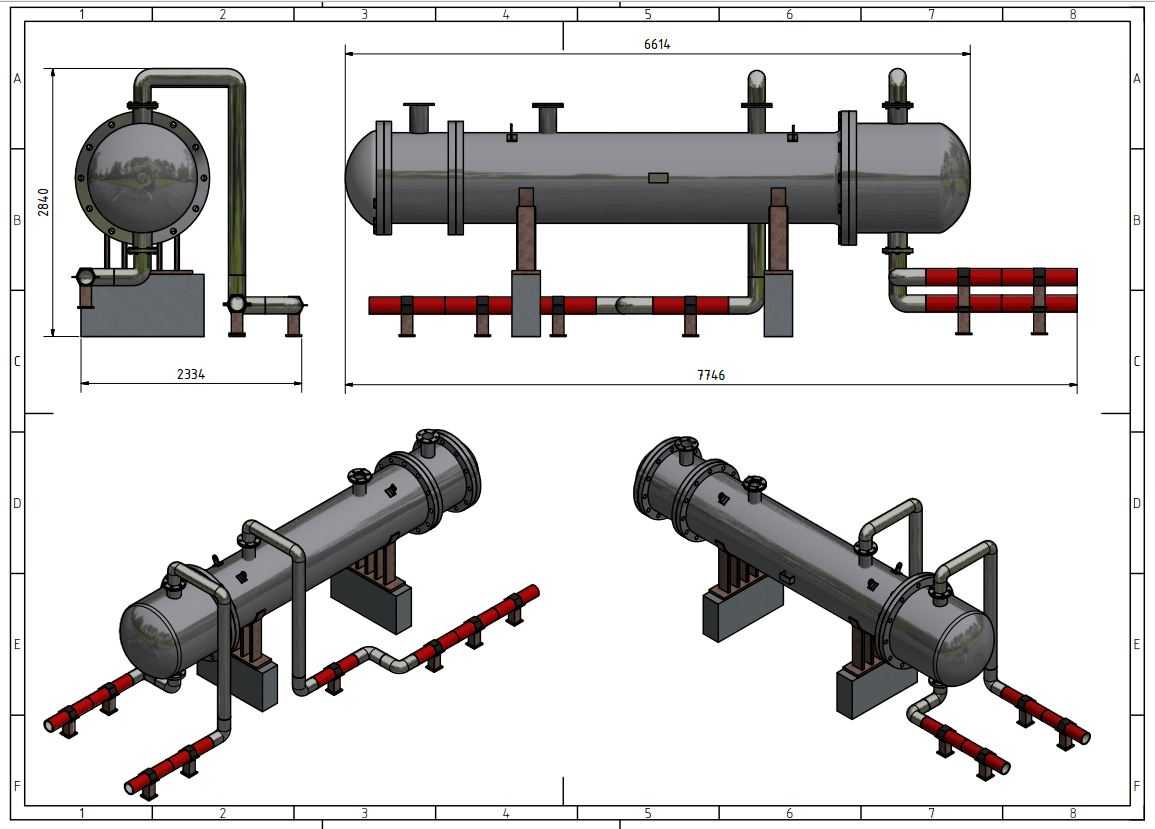

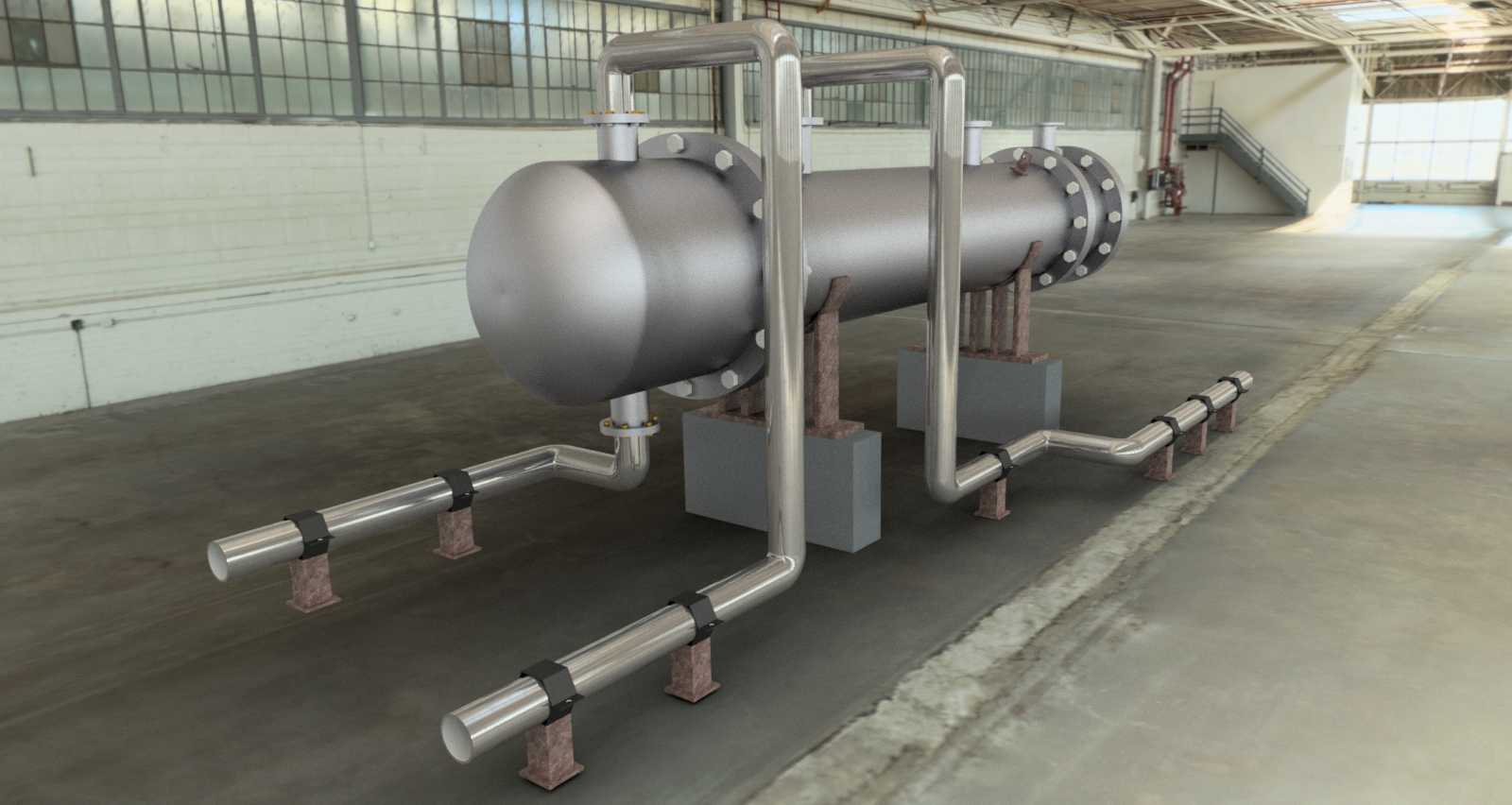

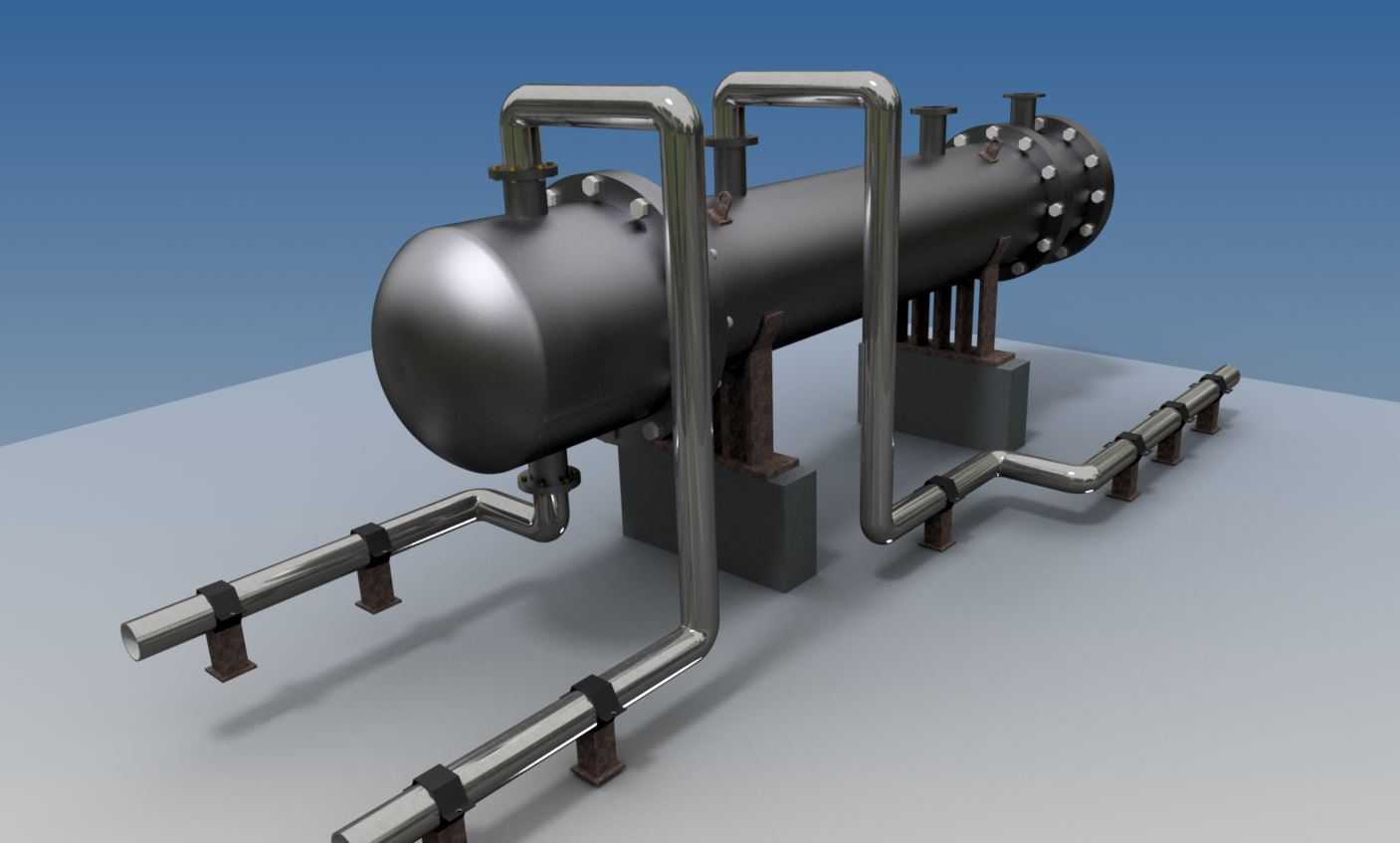

这款卧式管壳式换热设备主要面向石油炼化、化工生产、集中供热、电力电站等工业场景的热能交换需求，是工艺流程中实现冷热流体热量传递的核心配套设备，能够在不同压力、温度工况下完成介质间的热量转移，既可以作为加热器将冷介质升温至工艺要求温度，也可作为冷凝器将高温气态介质冷凝为液态，或是作为冷却器带走工艺介质的多余热量，保障整套生产系统的温度参数稳定在合理区间。设备采用经典的卧式管壳结构设计，主体为圆柱形承压壳体，两端配置带螺栓紧固的法兰端盖，既保证了承压状态下的密封可靠性，也方便后期检修时拆开端盖清理管束、更换易损密封件。壳体上方设置多组弯管接口，分别对应不同介质的进出通道，可实现两种甚至多种介质的独立流道输送，避免不同介质发生串混，冷热流体分别在管程、壳程内流动，通过管壁完成热量传递，换热效率稳定，适配的介质范围广，可兼容水、蒸汽、油品、部分腐蚀性化工流体等多种工质。设备底部设置两组混凝土材质的支撑基座，基座与壳体之间设置减震垫结构，既能够承托整个设备的重量，也可以缓冲设备运行过程中因介质流动、温度形变产生的应力，避免管路接口因应力集中出现泄漏问题。从安装边界来看，设备整体沿水平方向布置，侧向延伸的管路接口预留了足够的法兰连接操作空间，底部支撑的间距经过合理计算，可适配常规工业厂房的设备基础浇筑要求，安装时无需额外定制复杂的支撑结构，只要保证基础水平度、接口对接同轴度即可完成装配。设计过程中充分考虑了工业现场的实际运维需求，壳体上预留了测温、测压的接口位置，可直接配套安装传感器实时监控运行参数，所有外露的法兰、管路接口都采用标准化尺寸设计，能够和工业现场通用规格的阀门、管道直接对接，减少现场改造的工作量。设备的外部管路采用弯管过渡连接，降低了介质流动过程中的阻力损失，减少泵组的输送能耗，同时管路的固定支座设置合理，可抵消介质流动产生的管路振动，延长整套设备的无故障运行周期。
