带太阳能供电结构的KSB泵撬集成装置

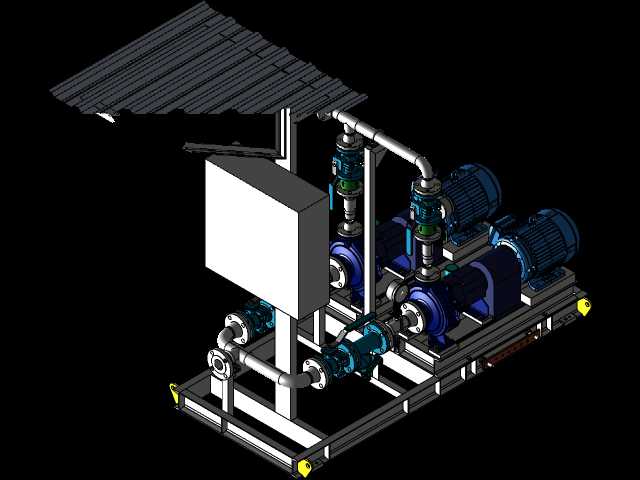

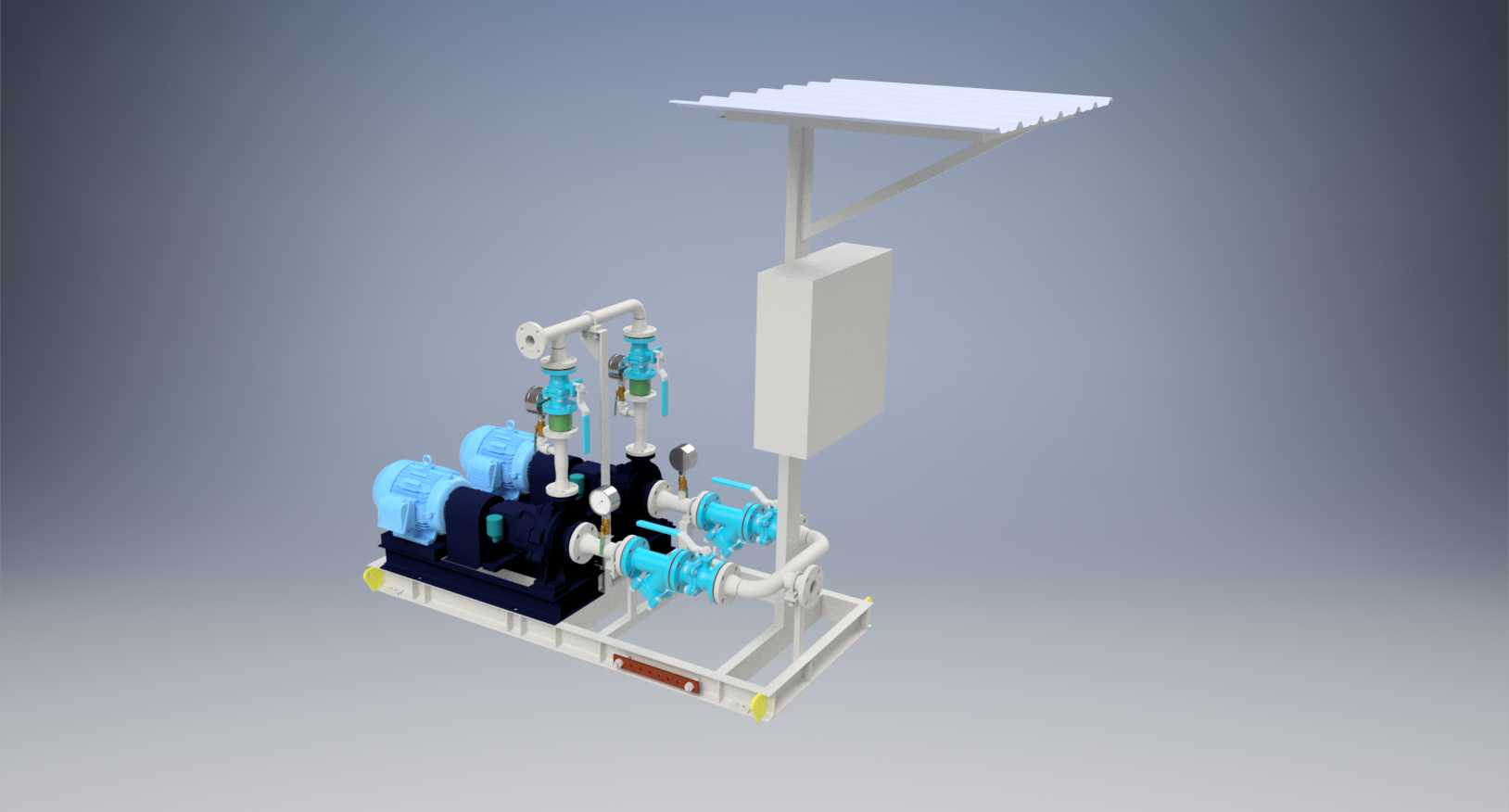

这款集成式泵撬装置主要面向无稳定市电供应的野外流体输送场景，可广泛应用于偏远地区农田灌溉、野外临时供水、分散式给排水站点、小型工矿区域流体增压输送等场景，无需额外搭建复杂的供电配套设施，即可快速部署投入使用，解决了传统泵组在缺电区域部署难度大、配套成本高的痛点。设备核心采用KSB MegaCPK系列化工流程泵作为水力核心，该泵型本身具备优异的抗气蚀性能与宽幅高效运行区间，可适配清水、轻度腐蚀性工业流体等多种介质的输送需求，双泵并联的管路布局既可以单泵独立运行满足小流量工况需求，也可双泵同时启动满足大流量输送要求，管路上配置的多组阀门可灵活切换运行通路，实现单泵检修时不停机持续供液，大幅提升系统连续运行的可靠性。整套装置采用撬装集成化设计思路，将泵体、驱动电机、管路阀组、控制柜体、太阳能供电支架全部集成在统一的钢制焊接底座上，底座预留有标准化的叉车孔位与吊装点位，运输时可作为整体单元直接装卸，到场后仅需连接进出液管路即可完成部署，无需现场进行复杂的管路拼装与电气接线作业，大幅缩短现场施工周期。太阳能供电支架设置在撬体侧上方位置，采用斜撑式钢结构保证结构强度，可根据项目所在地的纬度调整光伏板安装倾角，最大化提升太阳能接收效率，配套的控制柜体集成了光伏充放电管理、泵组变频控制、运行状态监测等功能，可根据光照情况自动切换供电模式，光照充足时直接利用光伏电力驱动泵组运行，同时将多余电力存储，光照不足时自动切换至储能供电模式，保证系统持续稳定运行。设计过程中充分考虑了安装边界限制，整套撬体的外形尺寸控制在常规货运车辆的装载限界范围内，底座的安装孔位采用通用化布局，可适配多数现有泵站点位的混凝土基础尺寸，无需对现有场地进行大规模改造即可替换原有老旧泵组，管路接口采用标准法兰连接规格，可与多数常规工业管路直接对接，降低现场适配改造成本。装置的管路布局充分考虑了操作维护空间，阀门操作手柄、泵体排气口、轴承注油点等日常维护点位都预留了足够的操作空间，日常巡检与维护作业无需拆解周边结构即可完成，有效降低后期运维的工作难度。
