集成式工业润滑油橇供油装置结构设计

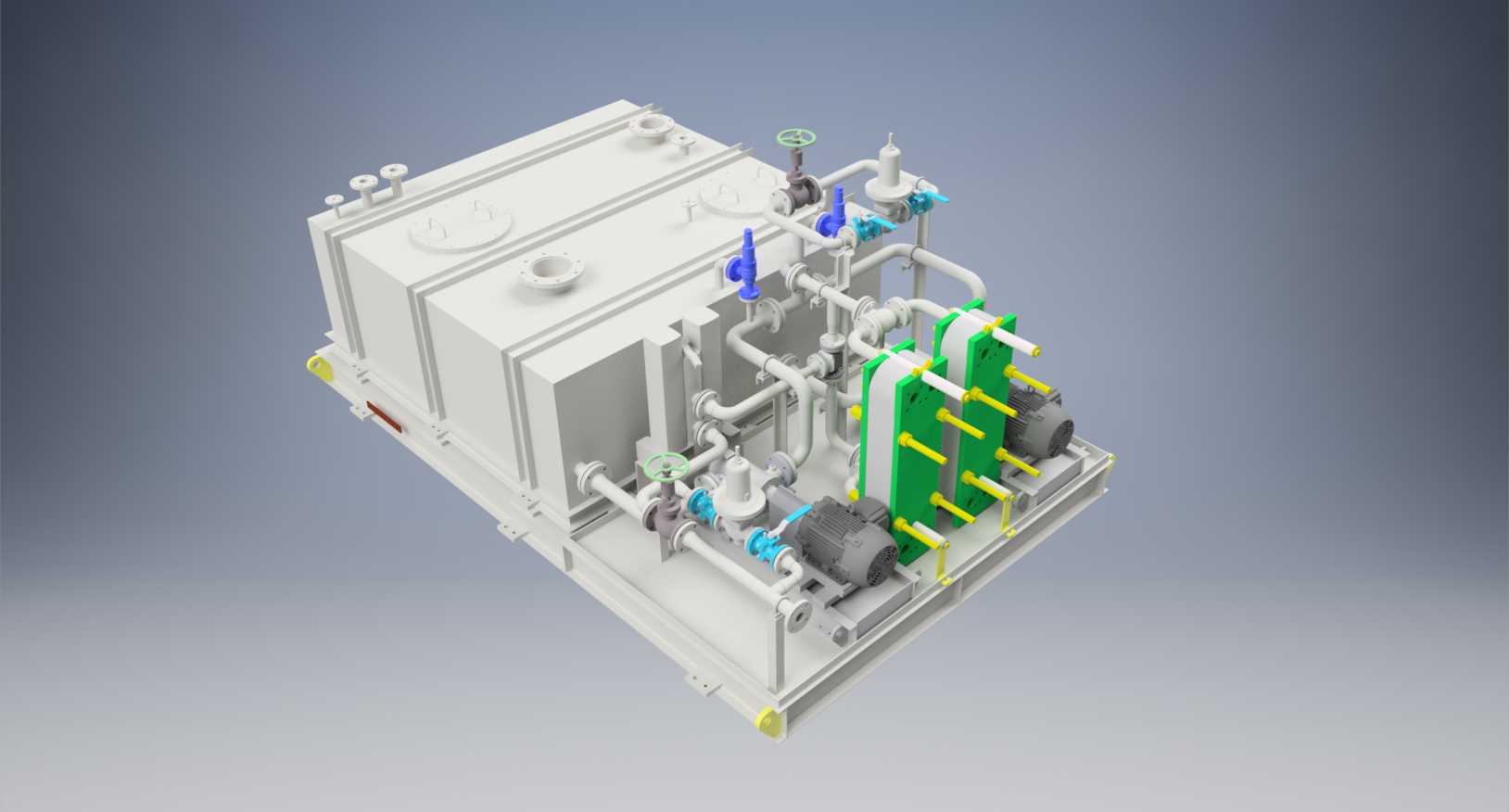

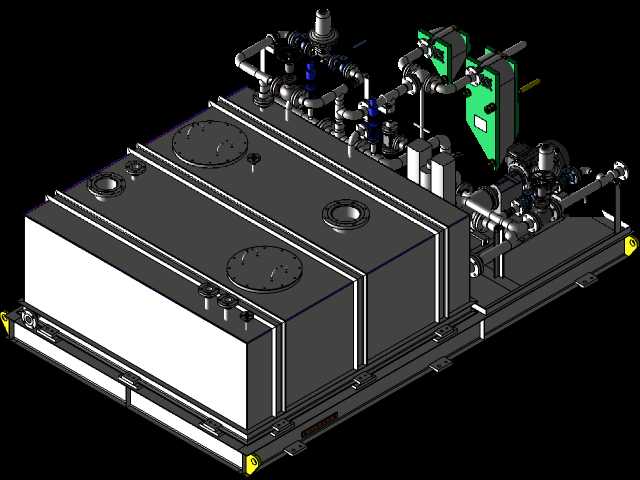

这款集成式润滑油橇主要面向大型旋转机械集群的集中润滑场景，常见于石化透平机组、大型压缩机组、重型工矿减速机集群、汽轮发电机组等需要持续稳定供给压力润滑油的工业场景，承担整套机组的润滑油存储、输送、冷却、过滤、压力调节全流程功能，是保障核心动设备长期稳定运行的关键辅助配套装置。整套装置采用橇装集成化设计思路，将储油箱体、双泵供油单元、板式换热冷却单元、管路阀组、检测控制接口全部整合在同一公共底座上，无需现场分散组装管路与部件，仅需对接设备进回油口、冷却介质接口与控制线缆即可投入使用，大幅缩减现场安装的施工周期与管路对接误差。储油箱体采用矩形焊接结构设计，箱体顶部设置有注油口、透气帽、液位检测接口与检修人孔，箱体内部设置有隔板分隔回油区与吸油区，避免回油带起的杂质直接被油泵吸入，同时延长油液在箱体内的停留时间，辅助油液散热与气泡析出。供油单元采用一用一备的双泵配置，两台油泵对称布置在箱体侧方，泵组入口设置有粗过滤结构，出口依次配置止回阀、溢流调压阀与压力检测接口，可在单泵故障时自动切换备用泵，保障供油不中断，溢流阀可根据下游设备的用油压力需求灵活调整供油压力，多余油液直接回流至油箱。冷却单元采用板式换热器结构，布置在泵组出口侧的管路上，换热器进出口分别配置温控阀与切断阀，可根据出油温度自动调节冷却介质的通断与流量，将供油温度稳定在设备要求的合理区间，避免油温过高导致油液粘度下降、润滑失效，或是油温过低导致油液粘度偏大、泵组负载升高。整套橇体的公共底座采用型钢焊接成型，底座底部设置有标准规格的吊耳与调平地脚，可直接通过叉车或起重设备整体转运吊装，安装时仅需调整地脚水平即可固定，所有管路均采用无缝钢管弯制焊接，管路走向沿底座与箱体边缘排布，预留充足的操作检修空间，阀门操作手柄全部朝向巡检通道一侧，方便日常运维时的开关操作与状态检查，所有外露管路接口均设置有标准法兰连接端，可适配不同规格的现场对接管路。
