十吨级重载卷扬绞盘传动结构设计

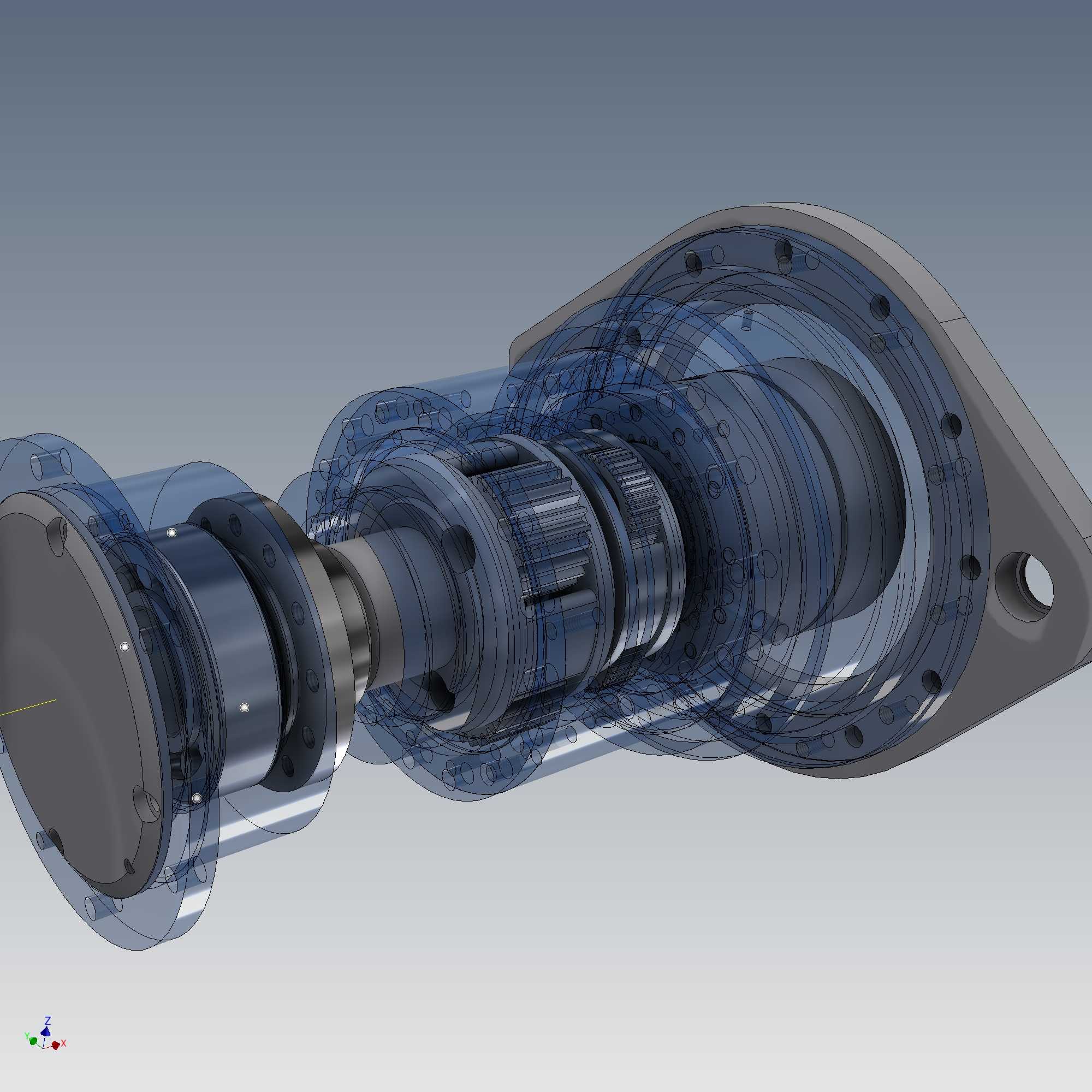

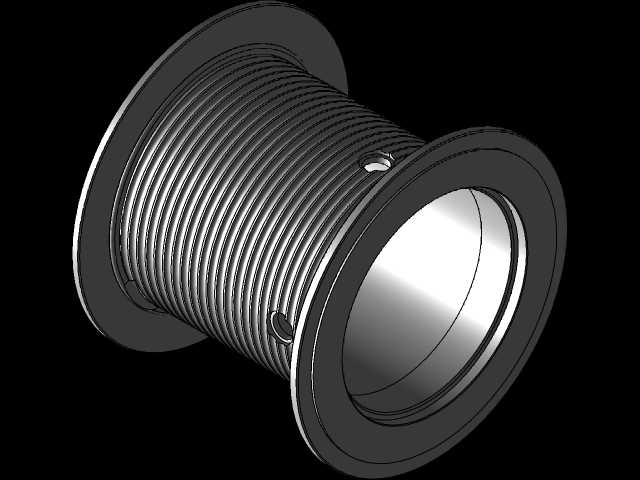

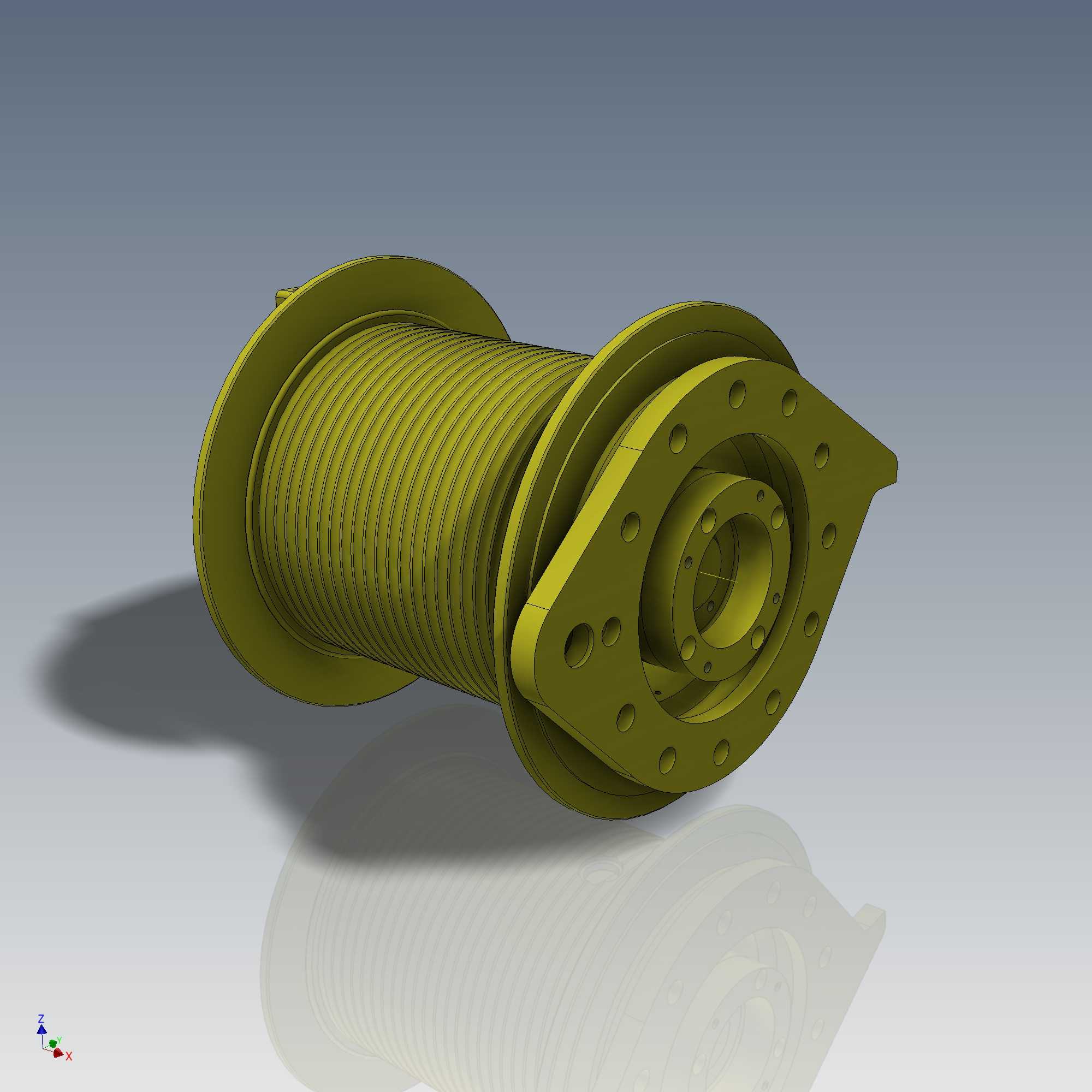

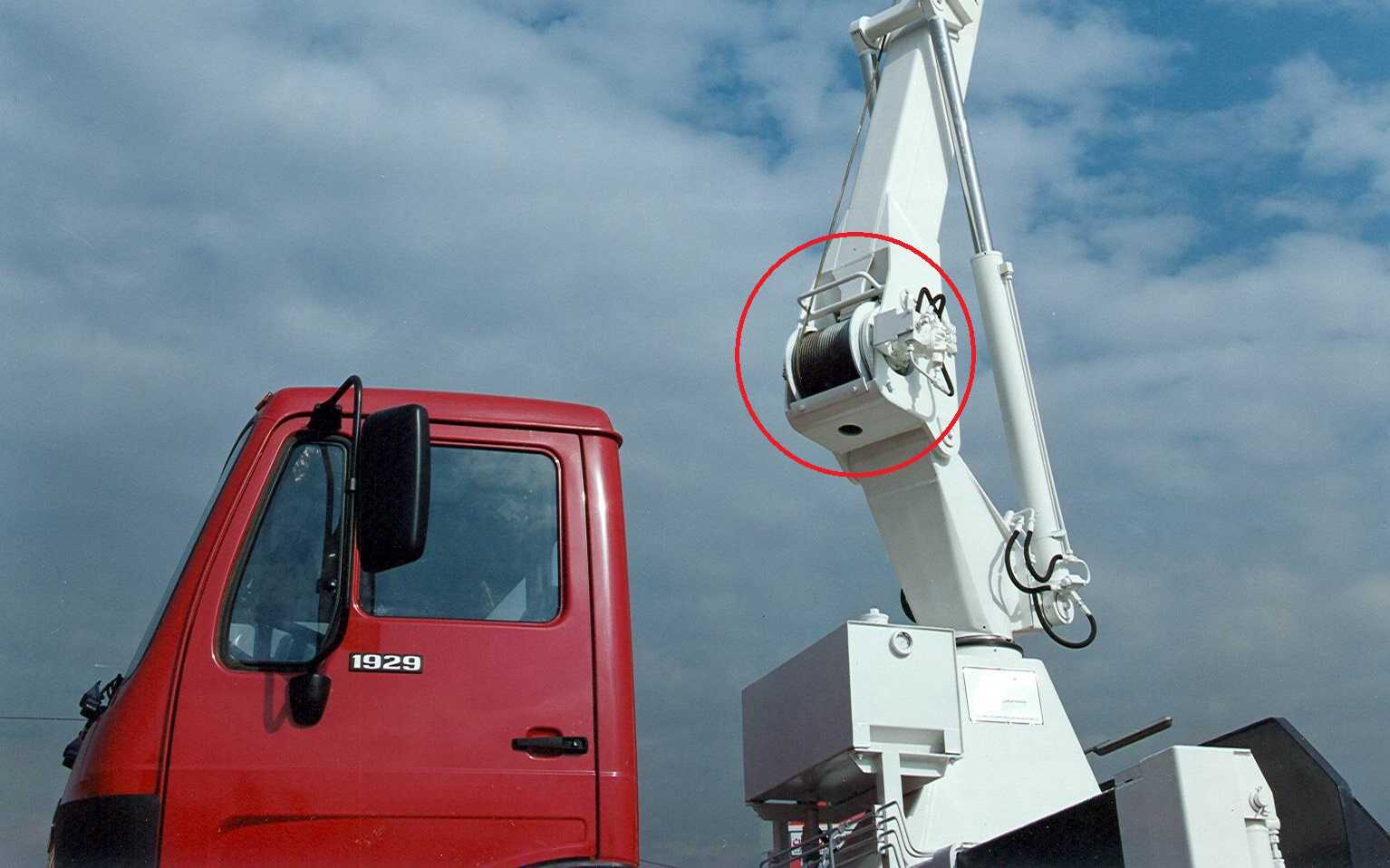

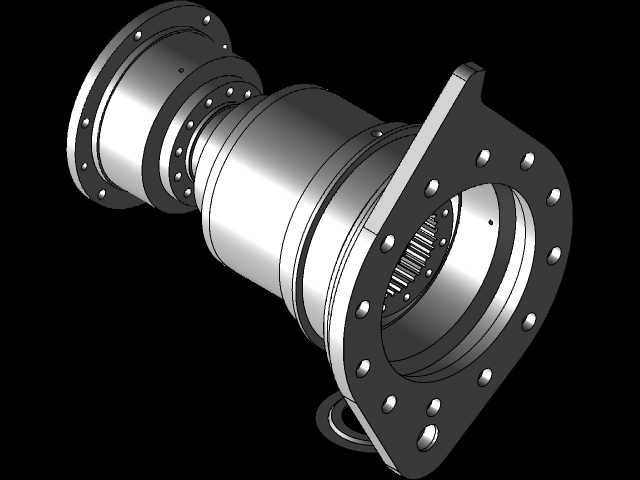

这款十吨级重载绞盘主要面向重型起重牵引作业场景，可适配工程起重机械、林业集材作业、矿用设备牵引、越野救援重载装备、船舶系泊牵引等多类工况，核心作用是通过卷筒缠绕钢丝绳或缆索，完成大吨位载荷的垂直起吊、水平拖拽、斜向牵引作业，是重载牵引类设备的核心执行部件。从结构设计来看，该绞盘采用集成式行星齿轮传动布局，将多级行星减速组内嵌于卷筒腔体内部，在保证大减速比输出的同时，大幅压缩了设备整体轴向尺寸，相比传统外置减速结构的绞盘，安装占用空间缩减近四成，更适配安装边界紧凑的设备搭载场景。传动端采用法兰式输入接口，可直接匹配液压马达或驱动电机的输出端，无需额外加装过渡连接组件，输入端法兰预留了均布的螺栓安装孔位，可适配主流规格的驱动单元连接，安装对位便捷，连接刚性充足。卷筒部分采用高强度合金钢结构设计，筒体表面加工有标准绳槽，可引导钢丝绳有序排列，避免重载作业时出现乱绳、咬绳问题，延长钢丝绳使用寿命；筒体两侧的挡缘高度经过载荷校核，可满足满层缠绕钢丝绳时的侧向限位需求，防止缆绳脱出卷筒。支撑端采用双侧轴承座布局，传动侧与固定侧均配置重载圆锥滚子轴承，可同时承受径向载荷与牵引作业产生的轴向窜动力，保证大吨位牵引时的转动稳定性，避免长时间重载作业出现轴体偏磨、卡滞问题。外壳采用半剖视可见的一体化铸造壳体，连接法兰处预留了多组安装固定孔，可根据搭载设备的安装面需求选择正装、侧装等不同固定方式，安装边界可适配多数工程设备的预留安装位，无需对搭载主体进行大规模结构改造。设计过程中针对十吨级额定载荷做了全工况受力校核，各级齿轮的模数、齿宽参数均按照重载冲击工况做了冗余设计，行星轮组采用均载机构设计，可将输入扭矩均匀分配给各行星轮，避免单齿受力过载出现断齿、磨损问题；内部传动腔预留了润滑介质存储空间，可实现传动部件的长效润滑，降低日常维护频次。在实际作业中，该绞盘可通过驱动单元的正反转控制，实现缆绳的收放动作，配合制动组件可在任意牵引位置实现载荷锁止，防止载荷滑移，满足重载作业的安全要求，整体结构紧凑、输出扭矩大、安装适配性强，可覆盖多数十吨级牵引起重的作业需求。
