单梁起重机小车运行承载结构设计

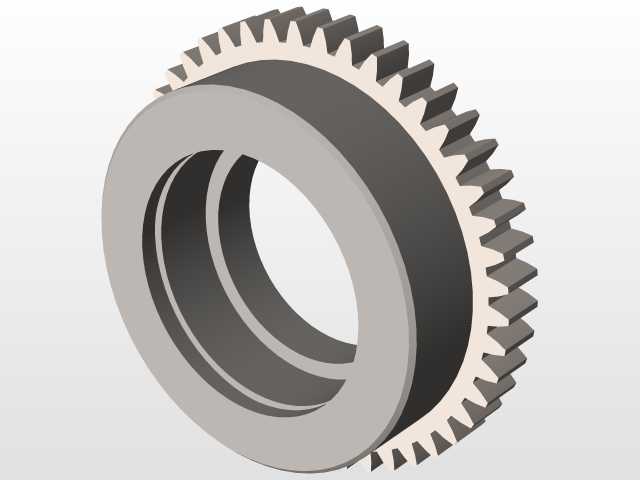

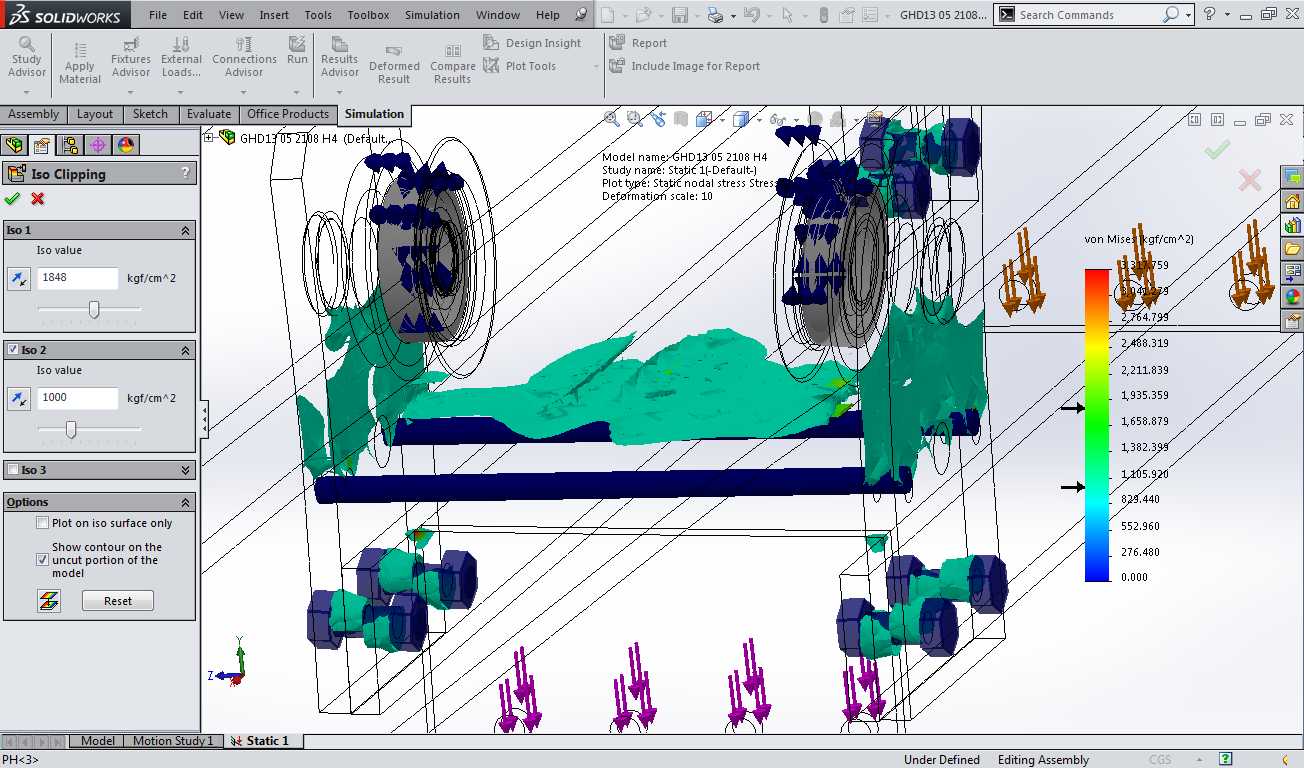

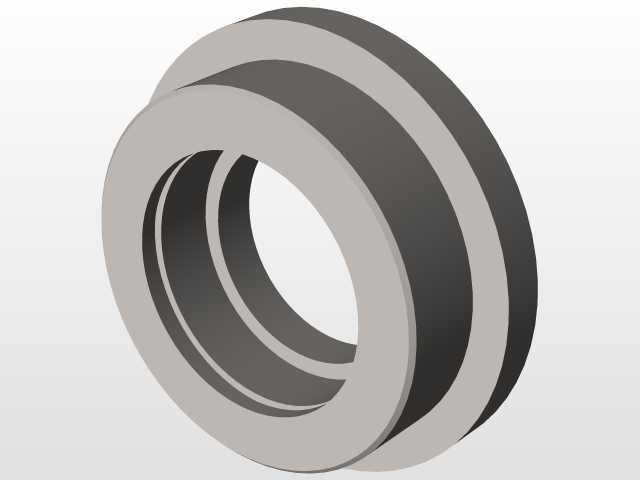

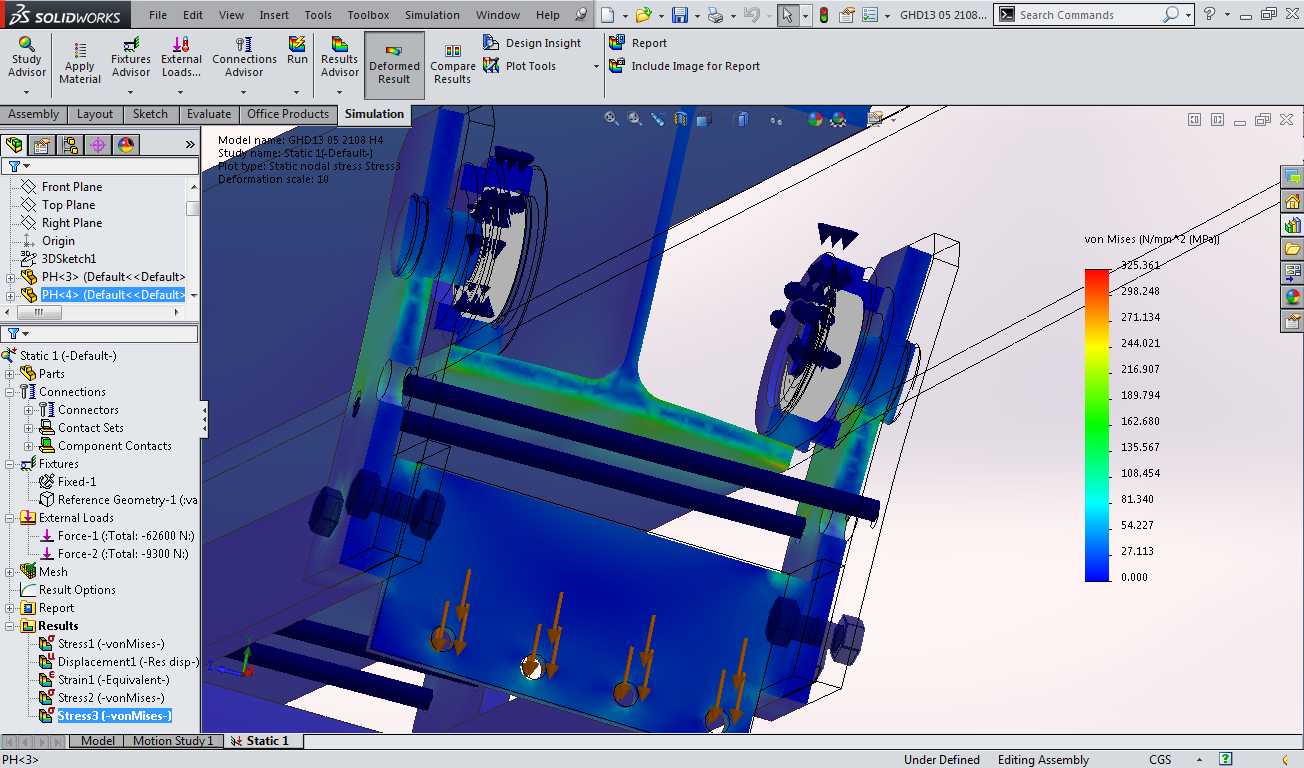

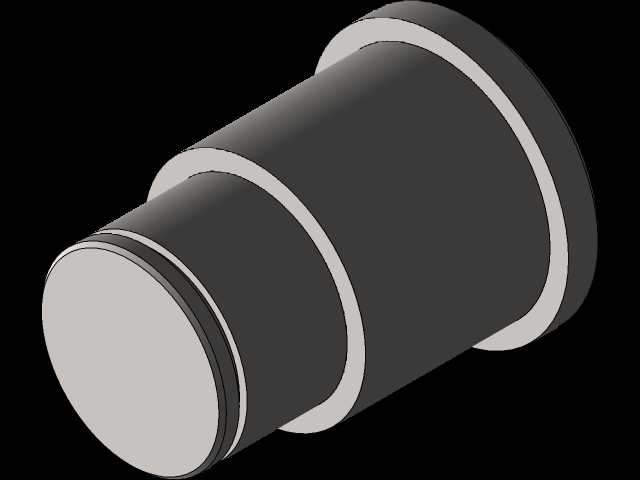

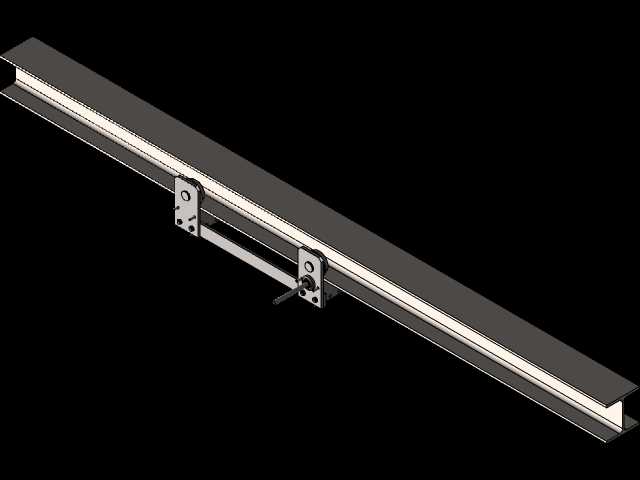

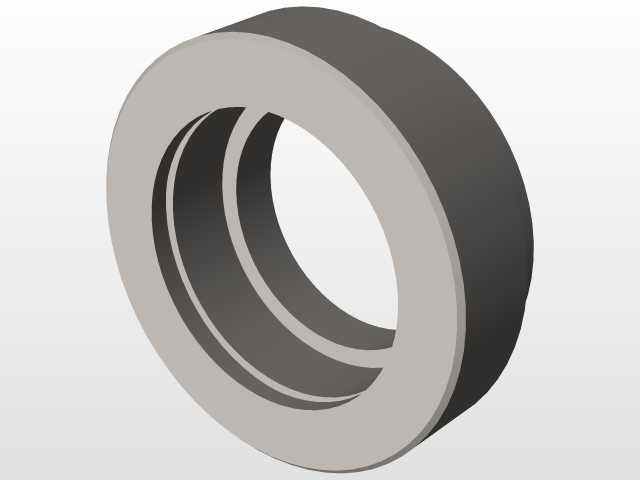

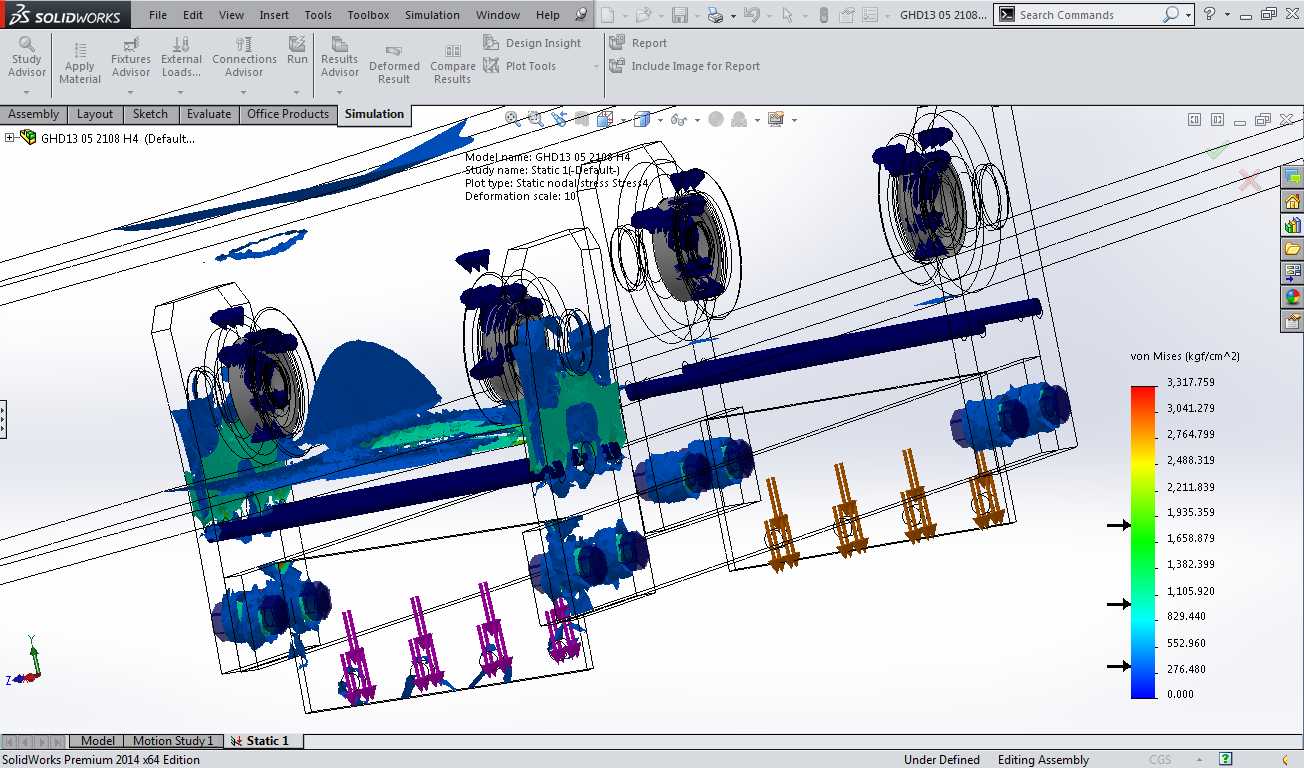

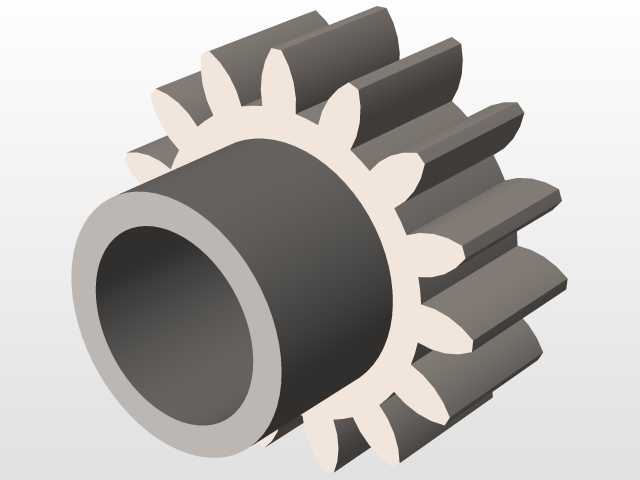

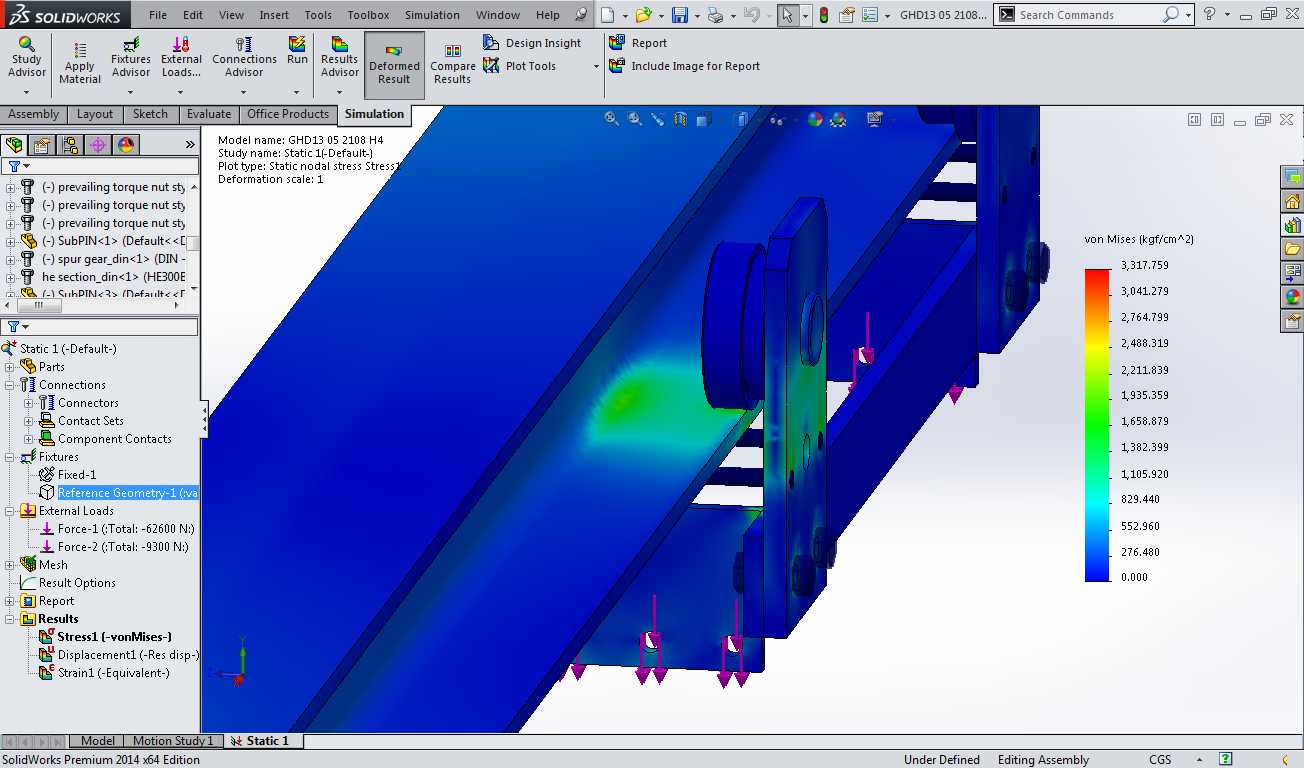

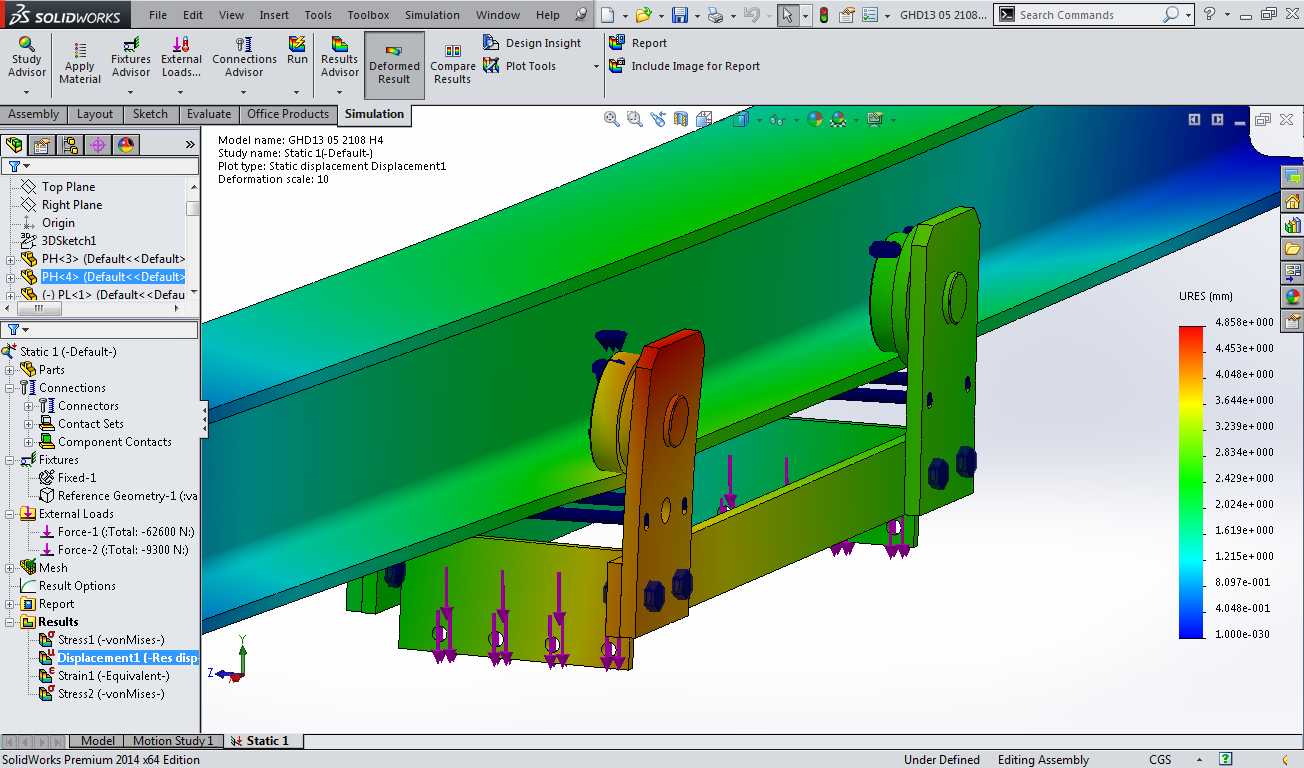

该结构为单梁桥式起重机配套的运行小车总成，主要应用于工业厂房内固定跨距的物料吊运场景，覆盖机械加工车间工件周转、仓储库区重型货物装卸、装配式构件预制场物料转运等常规起重作业工况，是单梁起重机实现载荷沿主梁方向水平移动、配合起升机构完成重物垂直吊运的核心承载部件。整套小车结构采用对称式布局设计，主体由两侧端梁行走支架、中部承载连接横梁、行走轮组安装座、起升机构挂载位组成，行走支架与主梁贴合的行走面预留了标准轮组安装空间，可适配同规格单梁主梁的轨道安装尺寸，安装时无需额外对主梁轨道进行非标改制，直接通过行走轮卡接于主梁工字钢轨道上即可完成初步定位，两侧支架的连接螺栓孔位采用等距阵列设计，可根据实际起升载荷等级调整连接横梁的安装间距，适配不同额定起重量的挂载需求。设计阶段针对小车满载运行的受力工况开展了专项力学仿真，对结构各部位的应力分布、载荷作用下的位移变形量做了逐点验算：从应力分布结果来看，结构高应力区域集中在行走轮安装座与支架的连接位置、中部横梁与起升机构挂载的连接节点，设计时针对该类区域做了局部加厚处理，同时在转角位置设置圆弧过渡结构消除应力集中隐患，确保满载工况下各部位应力均低于材料许用应力值；位移验算结果显示，满载时小车结构的最大变形量出现在中部承载横梁的跨中位置，变形量控制在主梁跨度允许的挠度范围内，不会出现因结构变形导致行走轮卡轨、起升挂载点偏移的问题。结构的外形尺寸完全适配对应型号单梁起重机的主梁截面宽度，两侧行走轮的轮距与主梁轨道间距精准匹配，端梁支架的下部预留了扫轨板、行程限位撞块的安装接口，中部承载横梁下方预留了电动葫芦的标准安装法兰位，可直接适配市面主流的同吨位电动葫芦挂载，无需额外加工转接件。整套结构在满足承载强度、刚度要求的前提下，通过优化板材厚度分布、去除非承载区域的冗余材料，尽可能降低了小车自身重量，减少了主梁承受的额外固定载荷，间接提升了起重机整机的有效起升能力，同时对称式的结构设计也保证了小车运行过程中两侧轮压均衡，避免出现偏载啃轨的问题，延长了行走轮与轨道的使用寿命。
