高保真低音扬声器单元三维结构设计

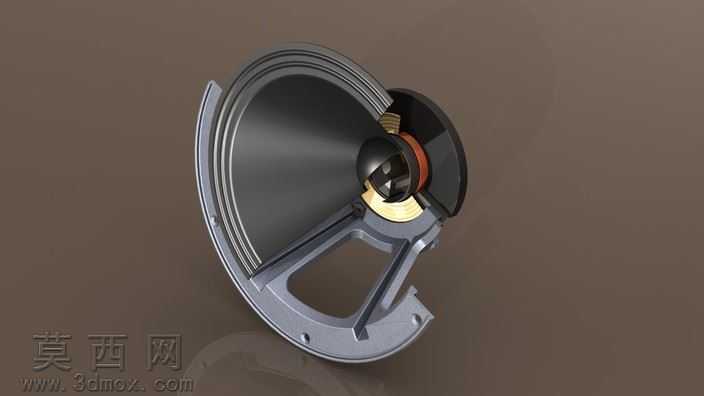

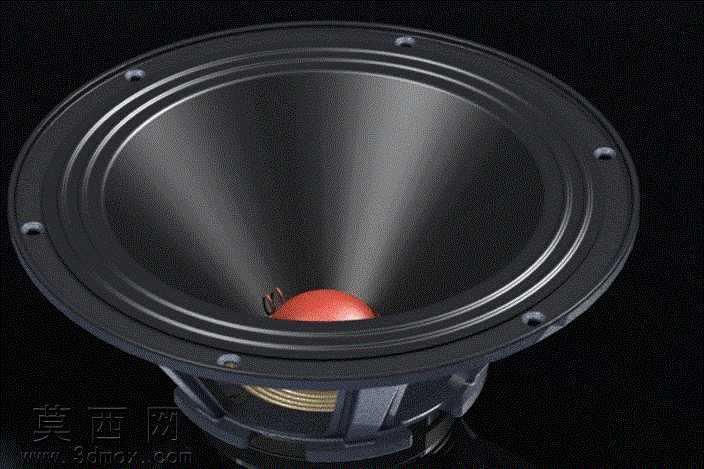

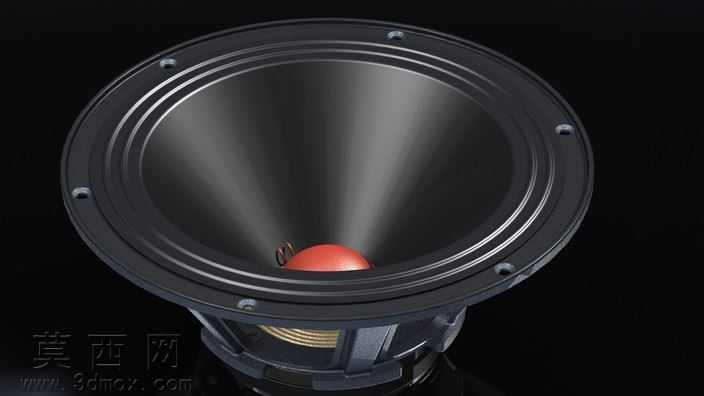

本模型为高保真低音扬声器单元的三维设计成果，建模过程严格遵循电声器件的实际生产结构逻辑，在三维软件中通过参数化草图绘制、回转特征、阵列特征、装配约束等功能完成全结构搭建。首先构建锥形振膜主体，采用薄壁回转特征模拟纸盆/复合振膜的曲面弧度，精准还原振膜从中心防尘帽位置到边缘折环的渐变曲率，保证振膜运动时的线性冲程符合低音重放的结构要求；中心位置的红色防尘帽采用独立曲面建模，通过圆角过渡与振膜中心区域平滑衔接，既还原外观特征也符合实际防尘、分割振动抑制的功能设计。折环部分采用多段圆弧组合的回转特征，模拟橡胶/泡沫折环的悬边结构，预留合理的形变空间参数，匹配振膜往复运动的行程需求。盆架部分采用高强度工程塑料/金属压铸的结构逻辑，通过拉伸、切除、圆周阵列特征完成安装孔位、支撑筋条的建模，六个均匀分布的安装沉孔精准定位，盆架下部的镂空结构既还原了实际产品的减重、透气设计，也通过加强筋的排布保证结构刚性，避免大动态工作下的谐振干扰。磁路系统部分，建模还原了T铁、华司、环形磁钢的同轴装配结构，磁隙位置预留精准的装配间隙，对应音圈的往复运动空间，音圈部分采用薄壁圆筒特征搭配引线结构，还原音圈绕线部分的层级结构与引线出线的固定点位。渲染阶段采用物理材质系统，为振膜赋予带有细微纤维质感的哑光黑色复合材质，还原真实振膜的漫反射特性；防尘帽赋予高光亮面的红色烤漆材质，与黑色振膜形成视觉对比；盆架赋予带有细微颗粒质感的哑光黑色工程塑料/喷粉金属材质，安装孔位做金属切削的亮边效果；磁路部分的金属构件赋予镀锌/发黑的金属材质，还原金属构件的轻微反光与表面质感。整体建模过程严格按照扬声器的实际装配层级搭建，各部件之间的装配间隙、配合关系完全符合实际生产的公差要求，既可以用于外观展示渲染，也可用于结构验证、装配干涉检查，完整呈现了低音扬声器从外部安装结构到内部磁路、振动系统的全细节设计，还原了电声产品设计中对振动线性、结构刚性、声学性能的综合考量。
