桌面型三轴数控雕刻机结构设计

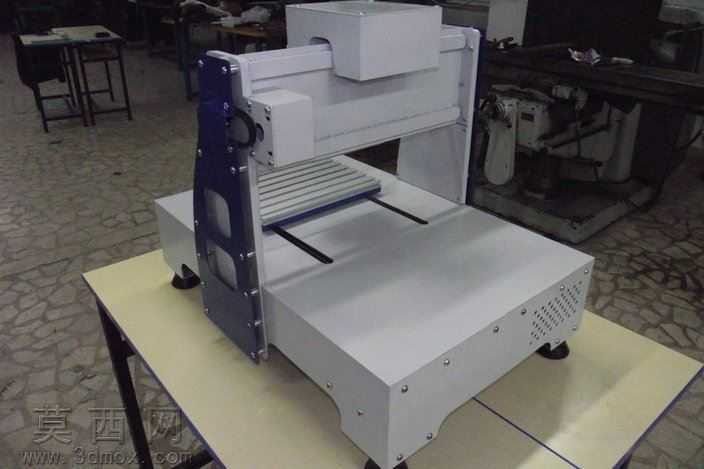

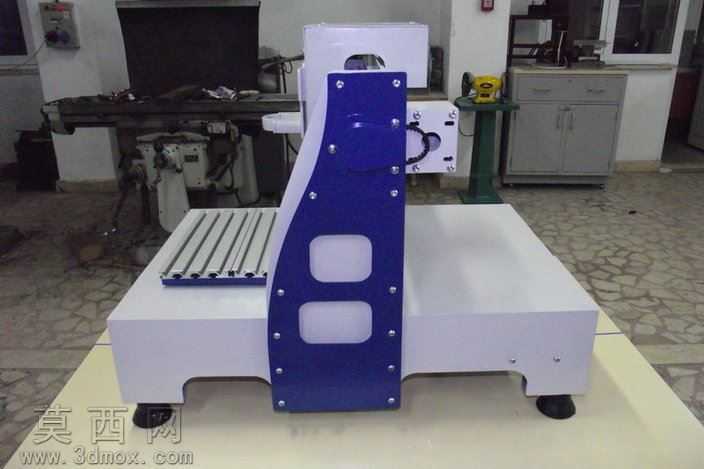

本作品为桌面级三轴数控加工设备的三维结构设计，整体采用立式龙门布局方案，建模过程中对各运动部件的装配关系进行了精准还原，完整呈现了设备从底座到运动轴系的全结构细节。底座采用一体式厚重钣金结构设计，建模时赋予了哑光金属材质，表面做了散热孔阵列的细节刻画，底部配置可调式减震脚杯，可通过调节实现工作台水平校准，保障加工过程的设备稳定性。Y轴传动结构布置于底座上方，采用双直线导轨搭配滑动工作台的设计，工作台面预留了T型槽结构，方便加工工件的装夹固定，建模时对导轨的滑块配合间隙、丝杆传动的连接结构都做了参数化还原，确保运动逻辑符合实际机械原理。左侧立式立柱采用加厚钣金折弯成型，与底座通过螺栓组刚性连接，立柱侧面做了镂空减重设计，在保障结构刚性的同时降低设备整体重量，建模时对立柱的折弯圆角、安装孔位都做了精细化处理，材质赋予了深蓝色金属烤漆效果，与底座的浅灰色机身形成视觉区分。X轴传动组件横向架设于立柱上方的横梁结构，Z轴滑台通过连接板与X轴滑块连接，可实现横向与垂向的复合运动，三个运动轴均采用步进电机驱动方案，搭配TB6560驱动模块实现运动控制，建模时对电机的安装座、联轴器、丝杆螺母座的连接细节都做了完整呈现，各运动部件的配合面都做了装配公差的模拟还原。整体外观渲染采用写实风格，金属材质的粗糙度、反光度参数都经过反复调试，还原了真实钣金设备的质感，设备的走线槽、控制接口、操作面板等附属结构也都做了细节补充，完整还原了小型数控雕刻机的真实结构形态，可用于数控设备原理演示、结构优化参考以及相关教学场景使用，整体结构紧凑，占地面积小，适合小型工件的雕刻、铣削加工场景。
