冲击式水轮机转轮结构三维设计

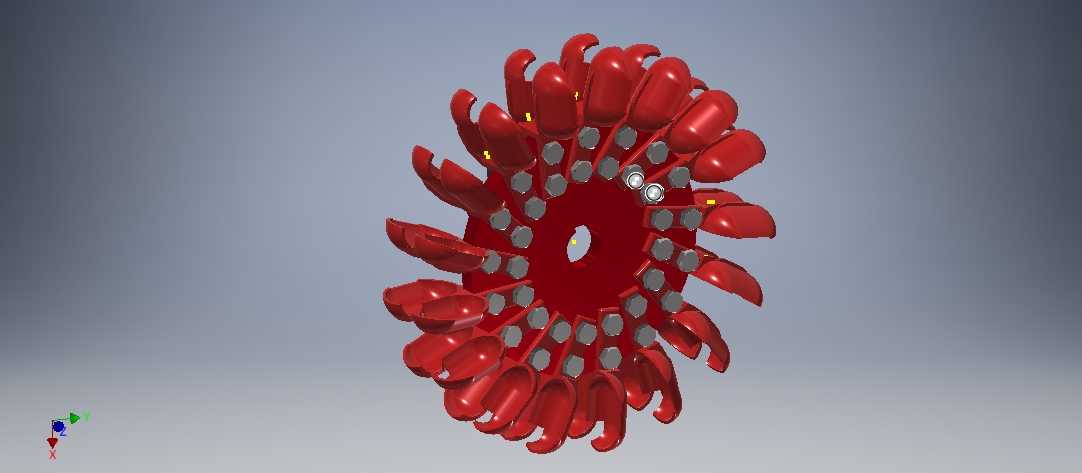

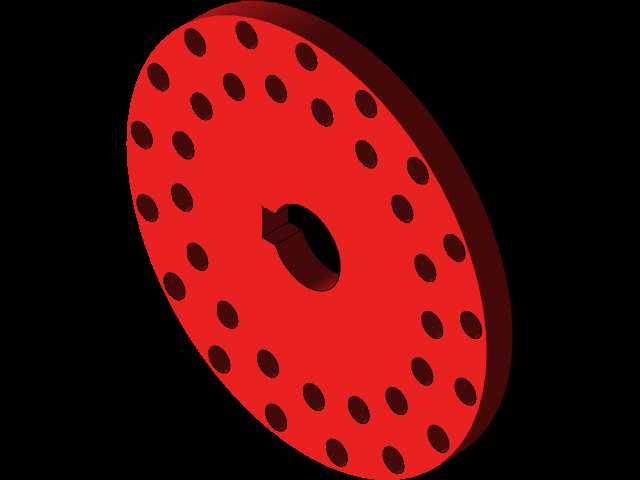

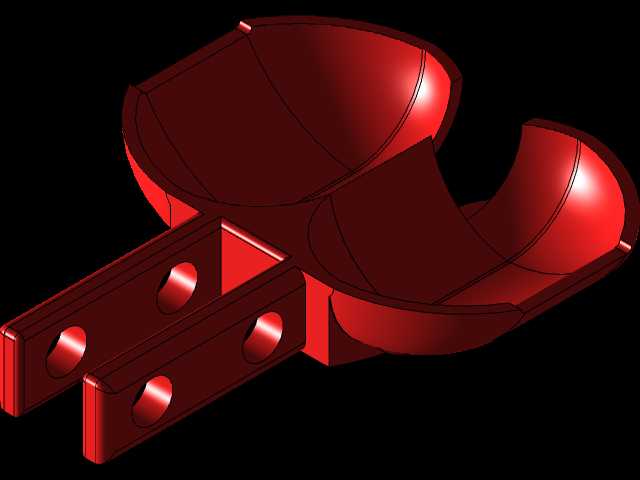

冲击式水轮机是高水头水力发电场景中的核心动力转换设备，主要应用于山区高落差径流式水电站、抽水蓄能电站机组以及小型分布式水电站点，承担着将高压水流的动能直接转化为转轮旋转机械能，进而驱动发电机产出电能的核心作用。不同于反击式水轮机依赖水流压能做功的原理，冲击式水轮机完全依靠喷嘴射出的高速自由射流冲击转轮水斗完成能量转换，对水头变化的适配性更强，在高水头小流量的水电开发场景中具备不可替代的应用优势。本次设计的冲击式水轮机核心为转轮部件，整体采用轮盘与水斗一体化的结构布局，沿轮盘周向均匀排布二十余个曲面水斗，每个水斗的进水侧都设计有对称分水刃结构，能够将入射的高速水流均匀拆分至水斗两侧凹腔，通过水流沿曲面转向产生的反作用力推动转轮持续旋转，同时避免射流直接冲击水斗根部造成结构应力集中。轮盘中心设置标准安装轴孔，轴孔周边均匀分布紧固螺栓孔，可与机组主轴通过法兰结构刚性连接，安装边界匹配中小型水电机组的主轴装配公差要求，轮盘背面设计有环形减重槽，在保证整体结构强度满足高速旋转受力要求的前提下，尽可能降低转轮自身重量，减少主轴转动过程中的惯量损耗。设计过程中重点对水斗的曲面线型进行了优化，水斗凹腔采用平滑过渡的双曲面结构，能够让冲击后的水流沿曲面顺畅排出，避免出现水流回溅干扰后续入射射流的问题，有效提升能量转换效率；水斗与轮盘的连接位置设置圆弧过渡加强结构，可分散高速射流反复冲击产生的交变应力，降低长期运行过程中出现结构疲劳开裂的风险。每个水斗的出水边缘做了薄化处理，减少水流离开水斗时的拖拽阻力，进一步提升转轮的动态响应性能。整体结构充分考虑了实际运行中的受力特性与安装维护需求，水斗采用等强度设计思路，不同位置的壁厚根据受力大小做差异化分布，在控制整体重量的同时保证结构可靠性，适配高水头工况下长期稳定运行的使用要求。
