LM2500燃气轮机内部结构剖视展示

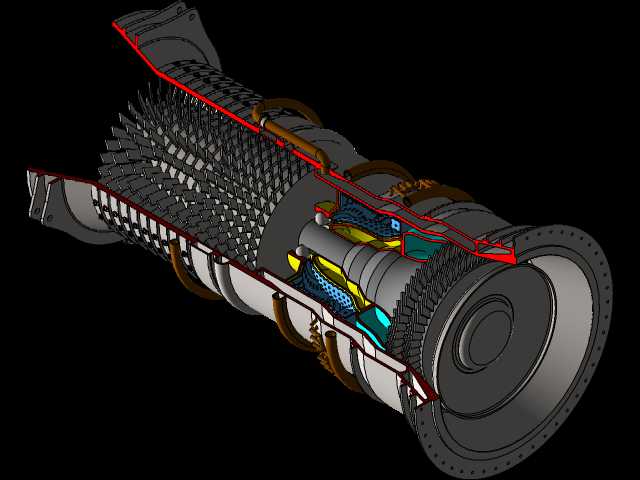

本次呈现的LM2500燃气轮机剖视结构，是当前全球应用范围极广的航改型燃气轮机核心结构，这类动力设备最早衍生自航空涡轮风扇发动机的核心机技术，经过工业适配改造后，广泛覆盖舰船主动力、工业发电、油气管道增压泵站等多个核心场景，在民用船舶、海军主战舰艇、分布式能源电站、长输管线增压站等场景中都承担着核心动力输出的职能。从剖视结构可以清晰看到整台设备的气流走向与核心部件排布：前端为多级轴流式压气机段，成排的动叶与静叶逐级排布，负责将进入设备的空气逐级压缩至高压状态，压缩后的高压空气会进入环形布置的燃烧室区域，与喷入的燃料充分混合燃烧，形成高温高压的燃气，随后燃气会依次流经高压涡轮与动力涡轮段，高温燃气膨胀做功推动涡轮叶片旋转，其中高压涡轮通过同轴结构带动前端压气机持续运转，动力涡轮则通过输出轴连接外部负载，完成热能到旋转机械能的转换。从设计思路来看，这款燃气轮机采用了航改机的紧凑化布局思路，整台设备采用同轴串联的筒状结构，外部设置有支撑机匣、管路接口与安装法兰，所有核心转动部件都封装在耐压机匣内部，既保证了高速旋转下的结构强度，也尽可能压缩了设备的整体径向尺寸，适配舰船动力舱、电站方舱等空间受限的安装场景。剖视结构中可以看到外部布置的各类管路，分别承担冷却气输送、润滑油供给、燃料输送、引气调节的功能，不同颜色标注的区域分别对应冷却流道、燃烧区域、密封结构，清晰展现了设备内部的气路走向。在安装边界层面，这类燃气轮机通常采用底部弹性支撑结构，设备两端预留有进气道连接法兰与排气扩压段连接接口，输出端可通过联轴器连接减速齿轮箱、发电机或者螺旋桨轴系，外部管路接口统一布置在机匣侧下方，方便现场安装时对接燃料、冷却、润滑、控制等辅助系统，整台设备的结构设计充分考虑了不同应用场景的适配性，既可以作为舰船的主推进动力，也可以快速改型为工业发电驱动动力，模块化的结构设计也让设备的维护检修更加便捷，可快速拆解更换受损的单元模块，大幅缩短现场维护的停机周期。
