直列四缸柴油发动机结构三维设计

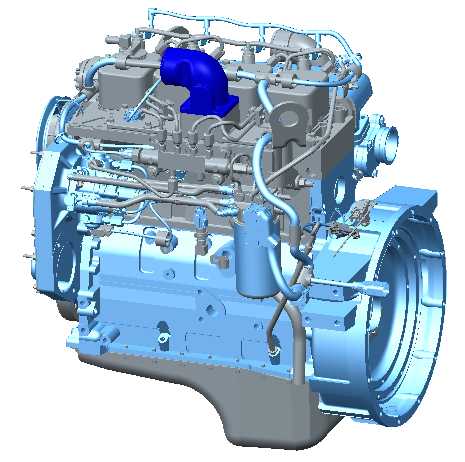

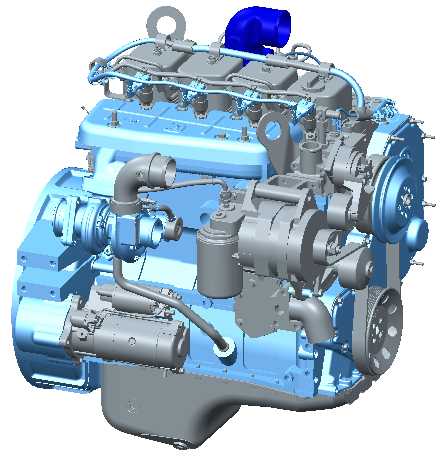

这款直列四缸柴油发动机的三维结构设计，主要面向商用车辆、工程机械、农用动力装备等领域的动力配套场景，可作为轻卡、中小型装载机、轮式拖拉机、固定式发电机组等设备的核心动力源，能够在高负荷、长时间连续作业的工况下稳定输出动力，适配非道路移动机械与道路运输车辆的不同动力需求。从实际用途来看，该机型通过压燃式工作循环将柴油化学能转化为旋转机械能，相比同排量汽油机具备更高的热效率与扭矩输出特性，尤其适合低转速大扭矩的作业需求，能够为配套设备提供充足的起步、负载牵引动力，同时柴油燃料的经济性也能降低设备长期运营的使用成本。在功能特性层面，模型完整还原了发动机的核心功能模块：缸体部分采用集成式水道油道设计，兼顾结构强度与散热润滑需求；顶部配气机构整合了进排气歧管、气门传动组件，蓝色标识的进气管路经过流道优化，可降低进气阻力提升充气效率；前端轮系集成了水泵、发电机、启动马达等附件驱动结构，侧置的燃油喷射系统、涡轮增压器组件清晰呈现了燃油供给与进气增压的布局逻辑，油底壳、飞轮壳等外围部件的结构也完整还原，能够直观展现发动机从进气、压缩、做功到排气的完整工作循环对应的硬件支撑。设计思路上，该机型遵循成熟的直列四缸布局逻辑，将核心运动部件曲轴、连杆、活塞组沿缸体直列排布，平衡了结构紧凑性与维修便利性，各附件采用模块化布局设计，既保证了管路走线的合理性，也预留了足够的拆装操作空间，同时兼顾了整机的NVH性能优化，通过附件的合理布置降低运行过程中的振动传递。从外形尺寸与安装边界来看，该机型整体采用长条形直列布局，长度方向适配多数轻型商用车的发动机舱纵向安装空间，宽度方向预留了与车架、悬置组件的安装匹配余量，高度方向考虑了进排气组件、油底壳的上下空间需求，飞轮壳端的连接接口符合通用动力输出的匹配标准，前端轮系的附件位置也预留了皮带维护、滤芯更换的操作空间，能够直接适配多数同功率段动力配套设备的安装尺寸要求，无需对配套设备的安装结构做大幅改动即可完成动力匹配。
