矿用振动给料输送设备三维结构

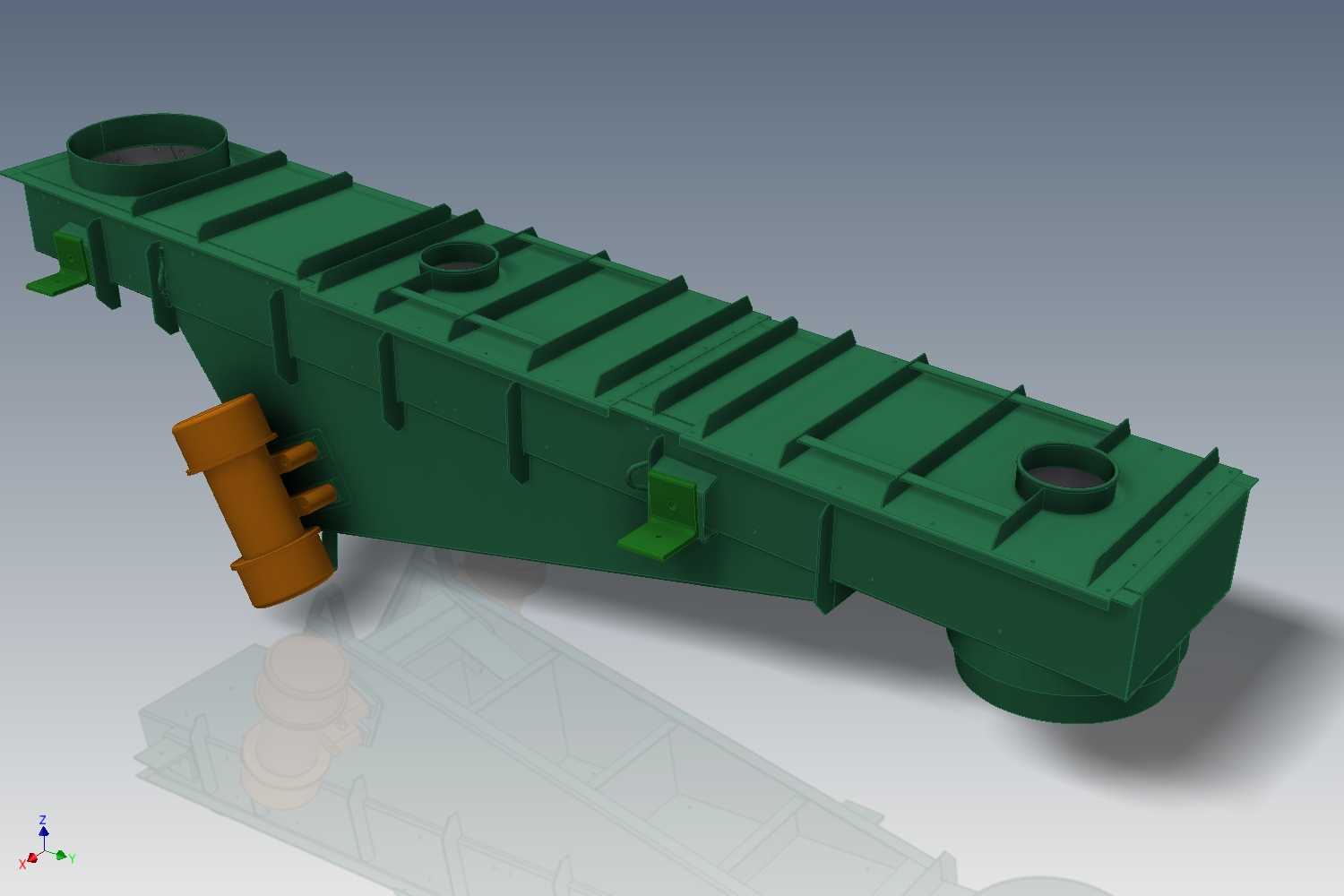

该设备为振动式给料输送装置，主要应用于矿山、砂石骨料加工、煤炭分选、建材生产等散状物料处理场景，承担破碎、筛分环节前的均匀给料任务，可将块状、颗粒状物料从储料仓均匀、定量、连续地送入受料装置中，避免后续工序出现物料堵料、给料不均导致的设备负载波动问题，是散料处理生产线中衔接储料与加工环节的核心配套设备。设备整体采用长槽型倾斜布置结构，主体槽体为焊接钢结构，外部设置多道纵向加强筋提升槽体刚度，避免长时间振动作业下槽体出现焊缝开裂、结构变形问题，槽体上设置三处不同口径的进出料接口，分别对应上游储料仓进料、除尘接口、下游设备出料的连接需求，可适配不同产能生产线的管路对接要求。设备侧部安装的激振装置为振动动力来源，通过偏心块旋转产生的定向激振力，驱动槽体沿特定方向做高频直线振动，槽内物料在振动作用下沿槽体斜面持续向前滑移、抛掷，实现连续均匀给料，相比往复式给料设备，该结构无相对滑动的易磨损部件，运行过程中物料与槽体的相对摩擦更小，设备维护周期更长，可适配磨琢性较强的矿石、煤矸石等硬质物料输送作业。设计过程中重点考量了安装边界与现场适配性，槽体底部设置四处带安装孔的支撑支座，可直接与现场的减振支撑装置连接，安装时需保证槽体倾斜角度处于合理区间，角度过大会导致物料流速过快无法控制给料精度，角度过小则会出现物料滞流、输送效率下降的问题；侧部激振装置的安装位置经过重心匹配计算，保证激振力作用线通过槽体整体重心，避免设备运行中出现横向摆振、异常噪音问题，同时预留了激振装置的检修操作空间，方便日常维护时调整偏心块夹角来改变激振力大小，适配不同物料比重、不同给料产能的调节需求。槽体的外形长度、宽度尺寸可根据现场生产线的布置空间、产能需求进行适配调整，进出料接口的位置与口径也可根据上下游设备的对接尺寸做定制化修改，设备整体结构紧凑，安装时不需要复杂的混凝土基础，搭配减振弹簧后可降低振动对周边厂房结构、配套设备的影响，可在露天作业环境、室内封闭生产线中稳定运行，针对粉尘较大的作业场景，槽体可配套密封盖板实现密闭输送，减少作业过程中的粉尘外溢问题。
