矿用采金振动筛分设备结构设计

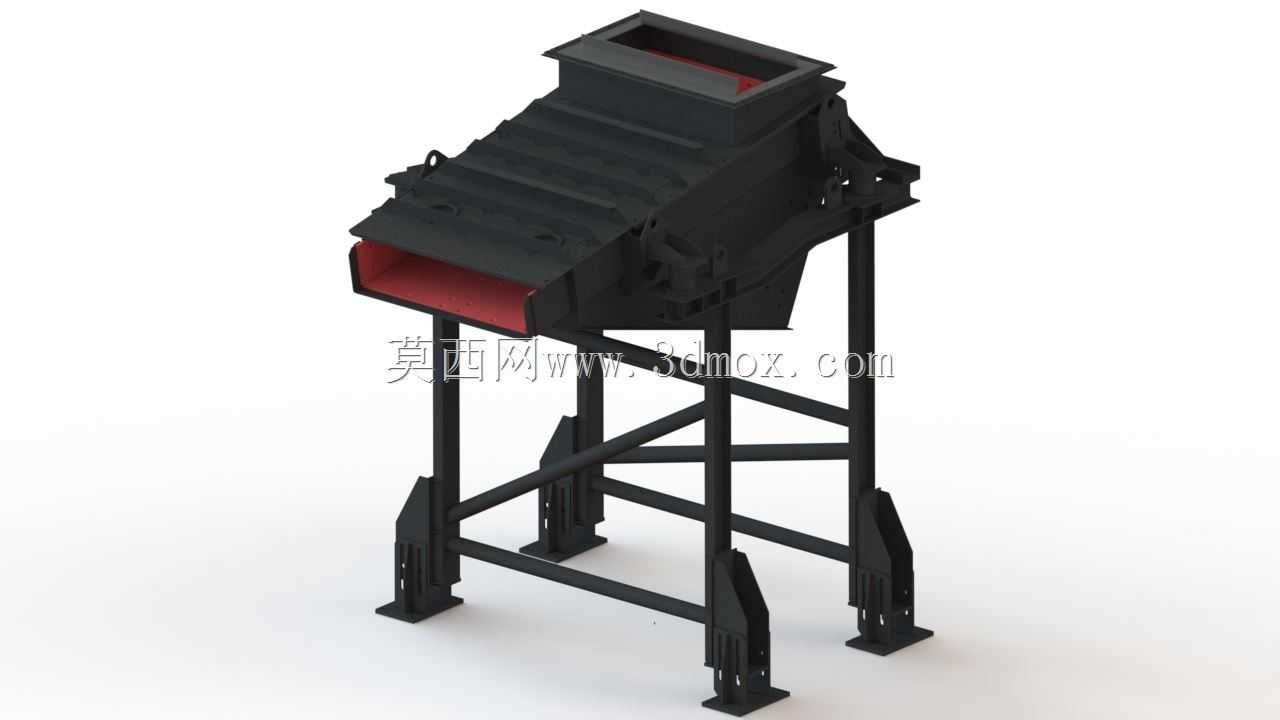

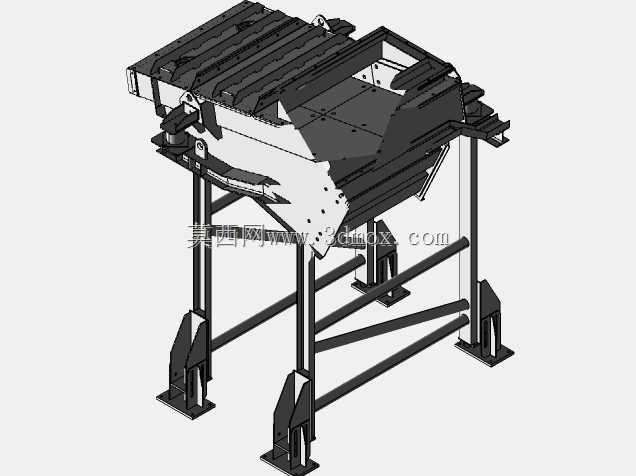

该款振动筛分设备主要面向矿山采金、砂石骨料分级、矿物分选作业场景设计，可广泛应用于露天金矿开采、河道砂金提取、建筑砂石料分级、煤炭块度分选等生产环节，承担不同粒径物料的分层筛分、杂质剔除、合格料输送的核心作业任务，是矿物分选生产线前端预处理环节的核心配套设备。设备整体采用高架支撑式结构设计，主体筛箱通过减震支撑组件固定在四组立式支腿上方，支腿底部设计有带安装孔的固定底座，可通过膨胀螺栓直接固定在混凝土作业基础上，安装时需保证支腿整体水平度偏差不超过千分之二，避免筛面偏载导致的筛分效率下降与设备异常磨损。筛箱采用上宽下窄的阶梯式溜槽结构，顶部设置敞口式进料斗，可直接承接上游破碎设备或输送设备供给的待筛分物料，进料斗内部做耐磨衬板防护，减少高硬度物料长期冲刷对箱体的磨损；筛面采用多层倾斜布置的筛网结构，筛面倾角设置为18度，既可以保证物料在振动作用下沿筛面向前匀速滑移，又能避免大粒径物料卡塞筛孔，不同层级筛网可根据作业需求更换不同孔径的筛板，实现2-4种不同粒径物料的同时分级分选。筛箱侧方设计有加强筋板与振动电机安装座，通过对称布置的激振单元提供高频定向振动力，激振力方向与筛面呈一定夹角，可让物料在筛面形成跳跃式前进轨迹，减少筛网堵塞概率，同时提升筛分效率。设备出料端采用分料溜槽设计，不同粒径区间的筛分物料可通过对应溜槽分别输送至下游输送设备或储料区域，溜槽内部同样做耐磨处理，延长易损部件更换周期。支撑支腿之间设计有交叉式横撑加固结构，可抵消设备运行时产生的横向激振力，避免长期运行出现支腿变形、连接螺栓松动的问题，支腿与筛箱连接位置采用橡胶减震块做隔振处理，可减少设备运行振动向地面基础传递，降低作业现场的振动噪音。整体结构设计充分考虑矿山野外作业的恶劣工况，所有外露连接部件均做防锈防松处理，日常维护时仅需定期检查筛网磨损情况、紧固连接螺栓、补充激振单元润滑脂即可，大幅降低现场运维的工作量与成本。
