立式生物质GEK气化炉结构设计

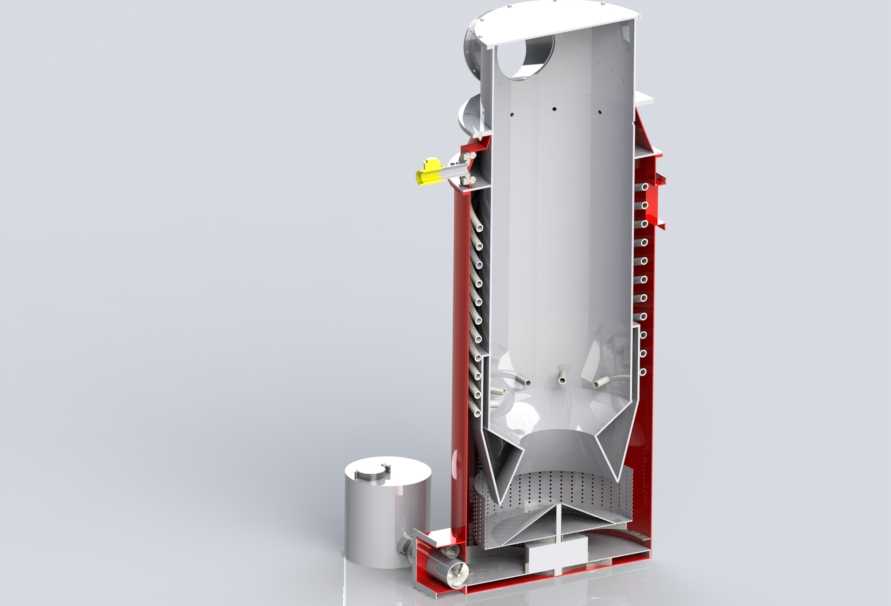

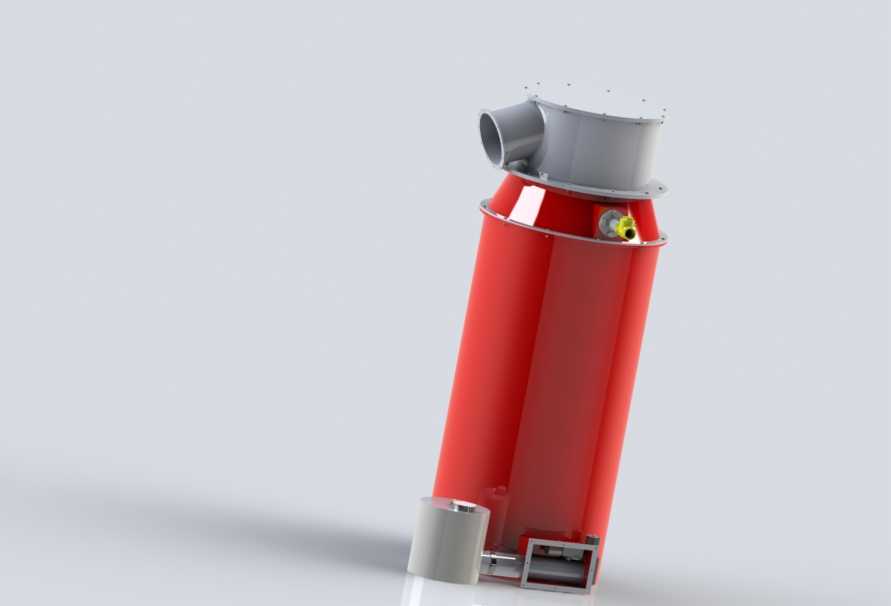

这款立式生物质气化设备主要面向分布式生物质能源利用场景，可广泛应用于偏远乡村炊事供热、小型作坊加工供热、低功率内燃机配套供气等领域，能够将零散的木质边角料、秸秆碎料、果壳等低值生物质原料转化为洁净可燃气体，替代传统直燃方式提升能源利用效率，减少烟气直排带来的污染问题。设备整体采用立式筒状布局，核心反应腔设置在炉体中心位置，外围配套独立的冷却流道与密封壳体，侧边预留原料进料与检修操作位，底部设置灰渣收集与排料结构，旁侧配套独立的储液罐体用于收集冷凝副产物，整体安装边界紧凑，无需过大的占地空间，适合小型场地固定安装使用。从功能设计来看，炉体内部自上而下依次设置了干燥预热段、热解气化段、氧化还原段、灰渣冷却段，原料从上部进料口进入后依靠重力逐步下移，依次完成水分蒸发、挥发分析出、氧化还原反应等过程，最终生成的可燃气体从上部出气口引出，反应后的灰渣下落至底部灰腔定期排出。炉壁内侧设置了均匀分布的布风孔结构，可将气化剂均匀送入反应区域，避免局部出现烧穿或者反应不充分的问题，侧边设置的观察与操作组件可实时查看内部反应状态，调整进风参数匹配不同原料的气化需求。设计过程中充分考虑了设备运行的热胀冷缩特性，炉体内部的反应衬层与外部壳体采用可相对位移的连接结构，避免长期高温运行出现焊缝开裂的问题，外部的冷却流道可回收部分烟气余热，降低炉体外壁温度，减少现场安装的隔热防护要求，同时提升整体能源利用效率。设备的接口布局充分考虑现场安装的便利性，出气口、进料口、排灰口、进风口均采用标准法兰连接结构，可直接对接后续的气体净化、输送管路，无需额外做非标转接设计，底部设置的支撑脚可直接固定在硬化地面上，无需做复杂的混凝土基础，降低现场安装的施工成本与周期。
