精馏系统立式整流器柱结构设计

　　在石油炼制、精细化工、溶剂回收等涉及多组分混合物分离的生产场景中，整流器柱作为精馏塔上部的核心传质区段，直接决定了轻组分产物的富集纯度与采出效率，是整套蒸馏装置实现组分切割的关键结构单元。不同于塔釜的加热汽化区段，整流器柱的核心作用是为上升的气相物料与下降的回流液相提供充足的接触界面，让气相中夹带的重组分被冷凝回流，同时让易挥发的轻组分在柱内逐层提浓，最终在柱顶达到符合工艺要求的组分浓度。

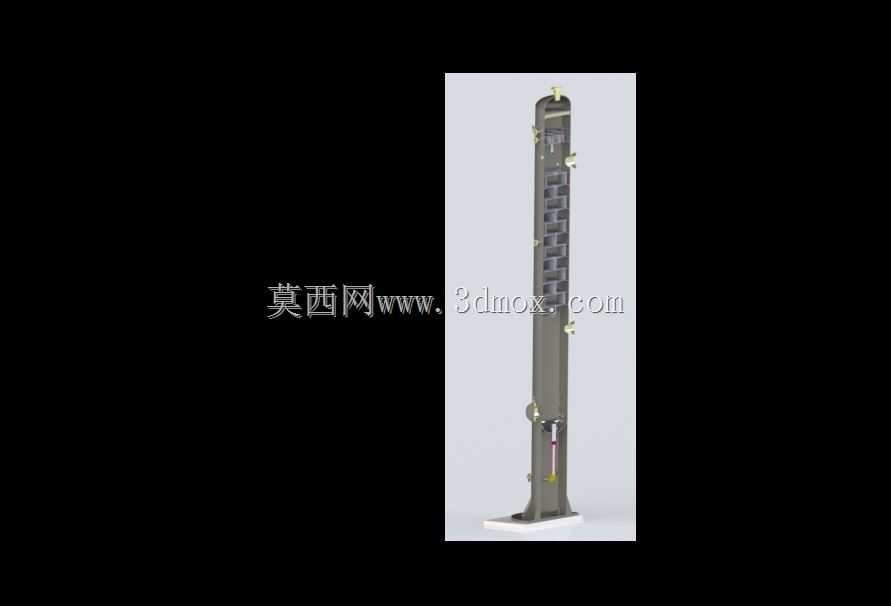

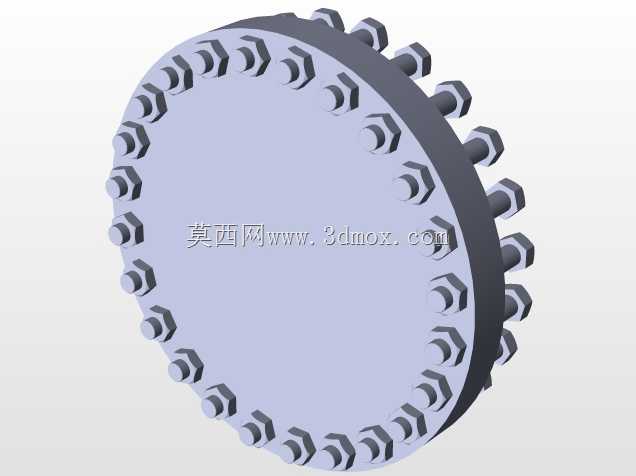

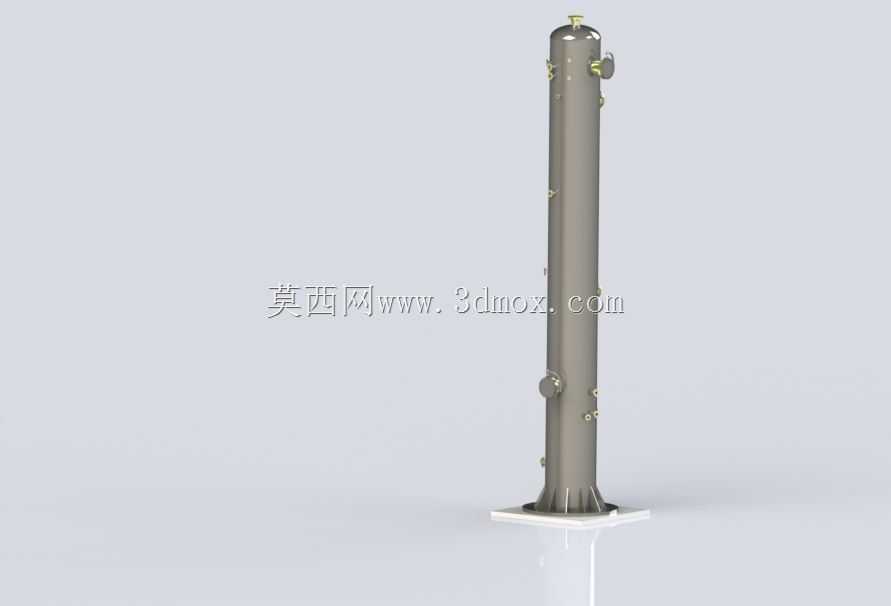

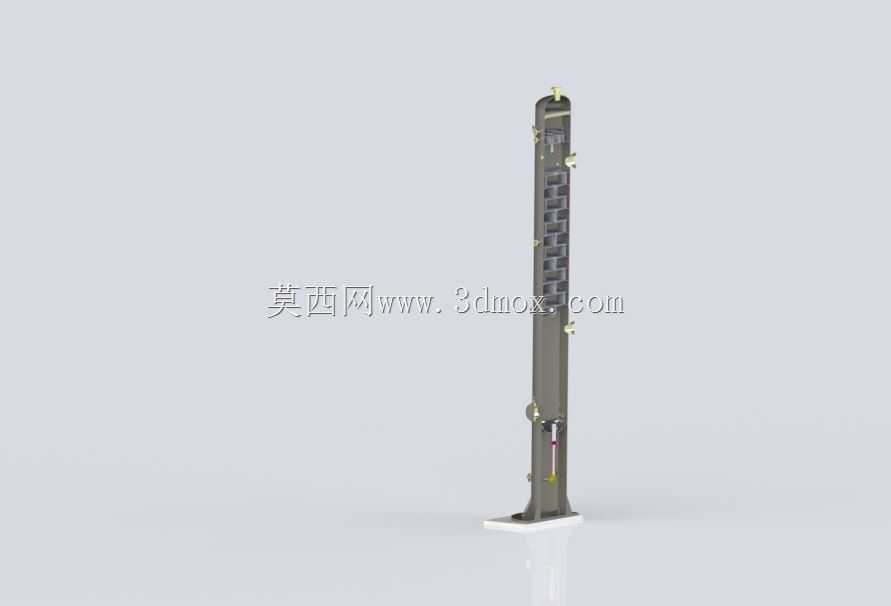

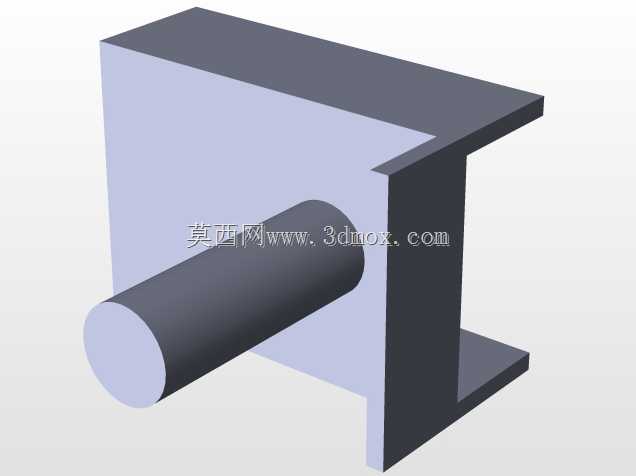

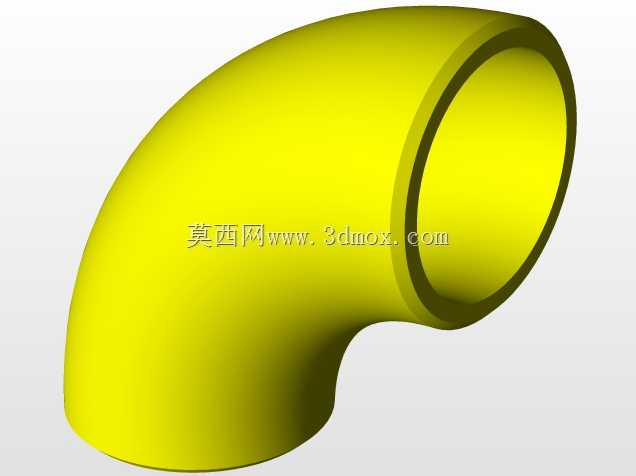

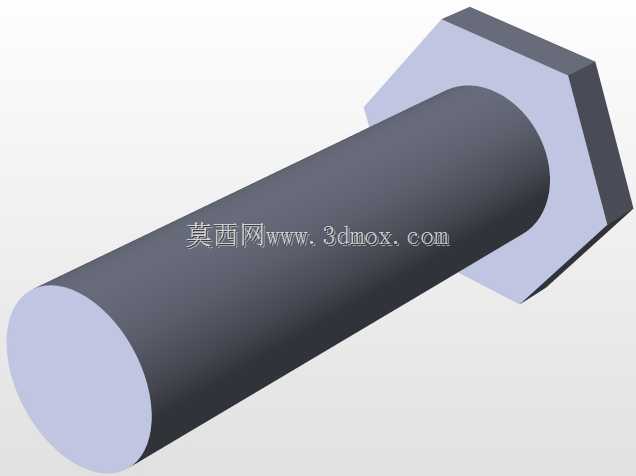

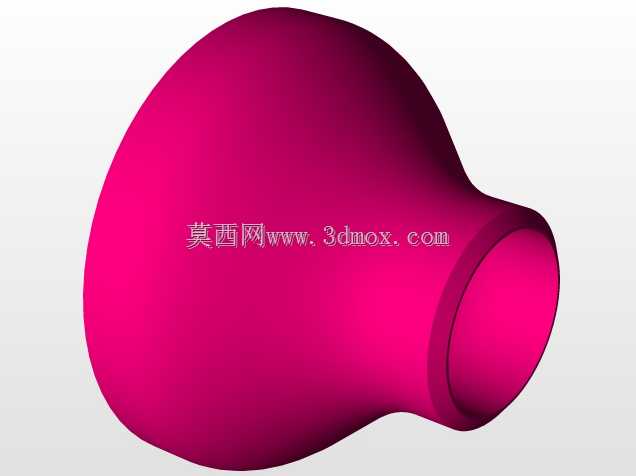

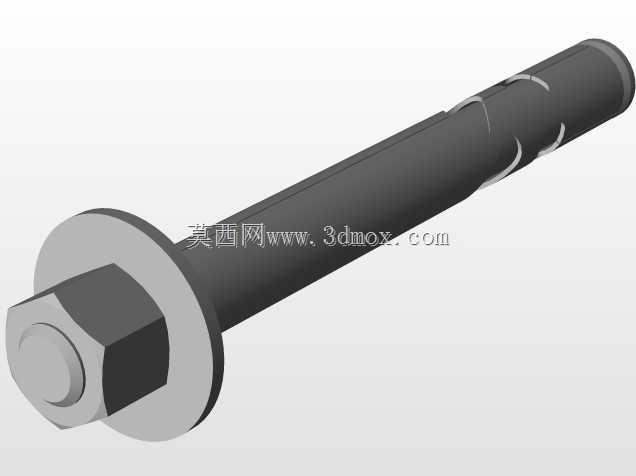

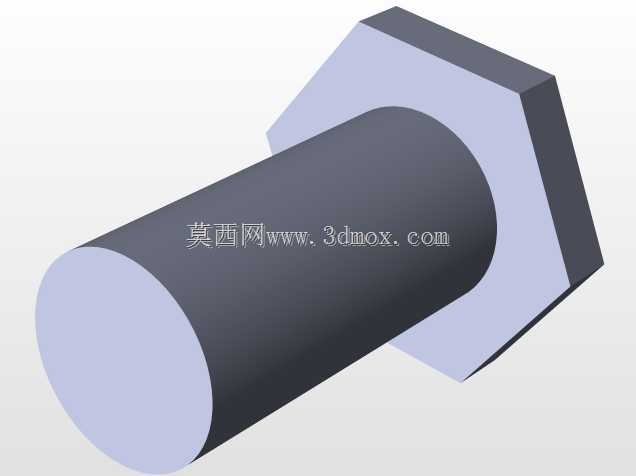

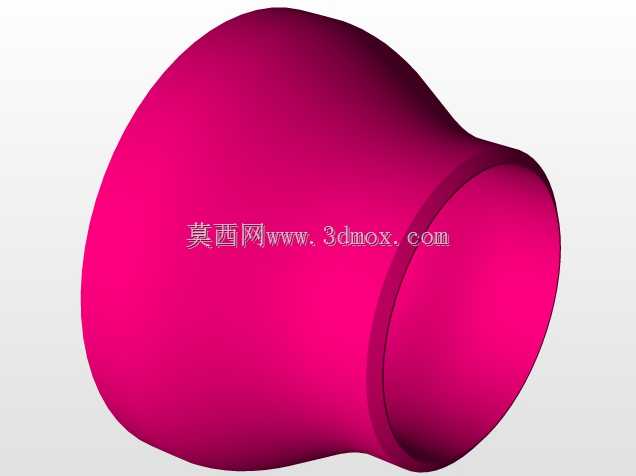

　　从结构设计逻辑来看，这款立式整流器柱采用等径直筒的主体构型，底部设置带加强筋的方形安装底座，底座通过地脚螺栓与设备支撑平台刚性连接，安装时需保证柱体垂直度偏差不超过千分之一，避免内部气液接触构件偏斜导致壁流、沟流等异常工况，影响传质效率。柱体侧壁沿高度方向错落布置多组工艺接管，分别对应回流液入口、温度/压力检测口、侧线采出口、检修手孔等功能接口，接口位置的排布充分考虑了现场配管的操作空间，避开了柱体的环向焊缝区域，同时预留了仪表安装与阀门操作的足够余量，避免后期运维时出现操作干涉。柱顶设置气相出口与安全阀接口，可直接连通后续冷凝系统，超压工况下可快速泄放保障设备运行安全。

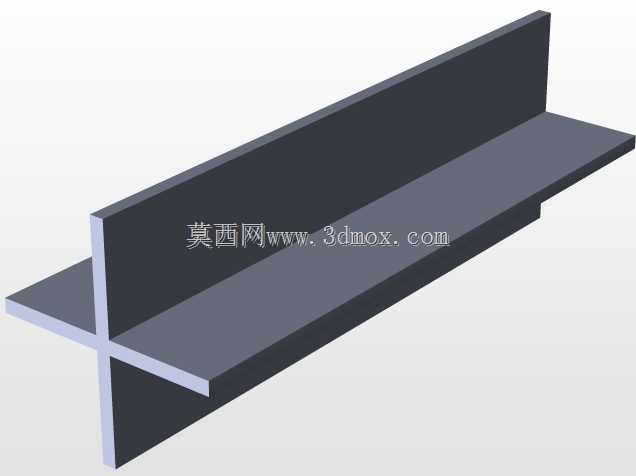

　　设计过程中充分考虑了柱内的气液两相流动特性，筒体内径根据处理气量与空塔气速核算确定，既保证气液接触时有足够的停留时间，又避免气速过高引发液泛、雾沫夹带等异常工况。柱体壁厚根据设计压力、材质许用应力与腐蚀裕量计算选取，所有接管与筒体的连接部位均做补强处理，降低应力集中带来的疲劳失效风险。底部底座的加强筋采用辐射式排布，可均匀承载柱体自重、内部物料重量以及风载、地震载荷带来的附加弯矩，保障长周期运行的结构稳定性。

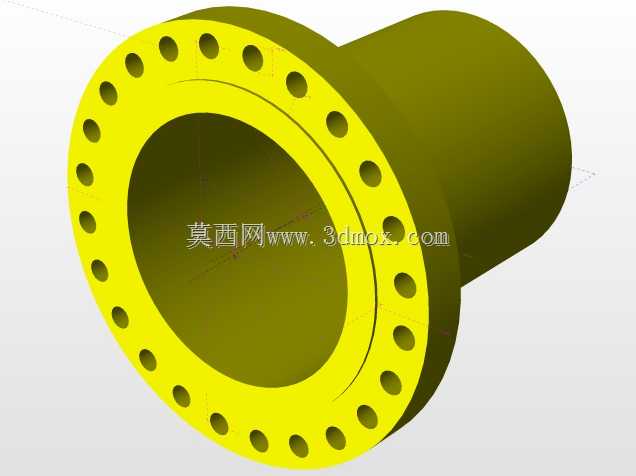

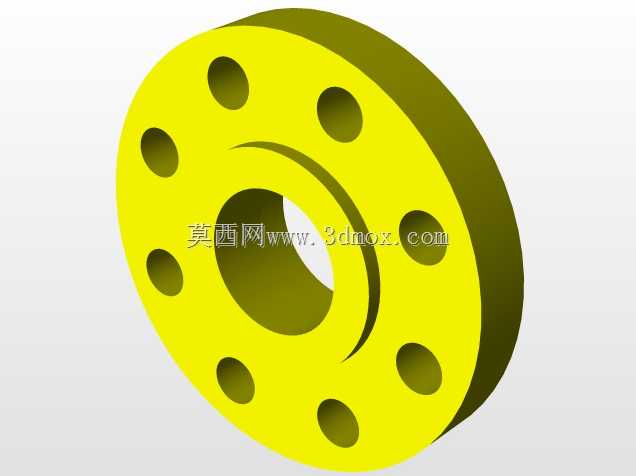

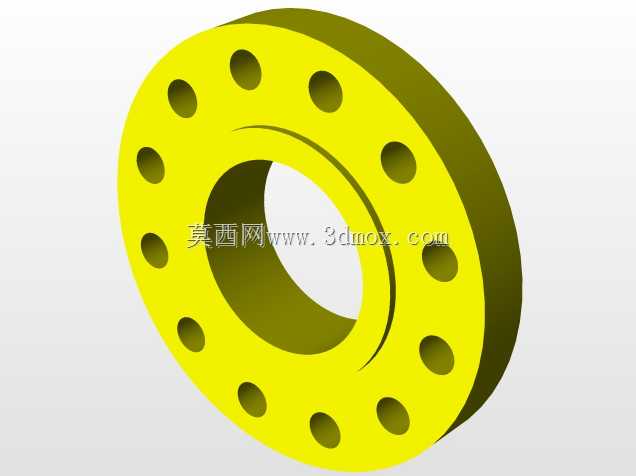

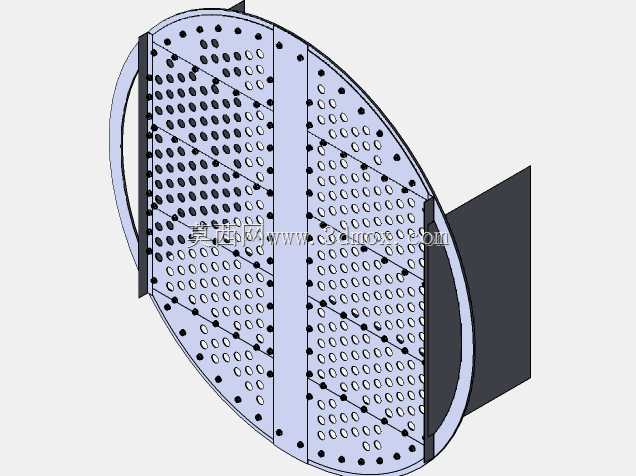

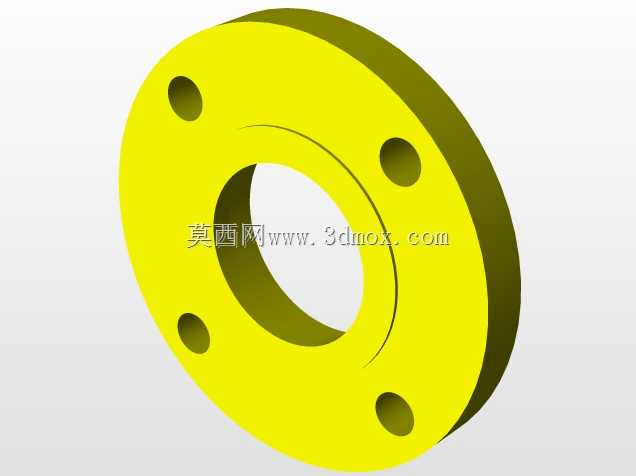

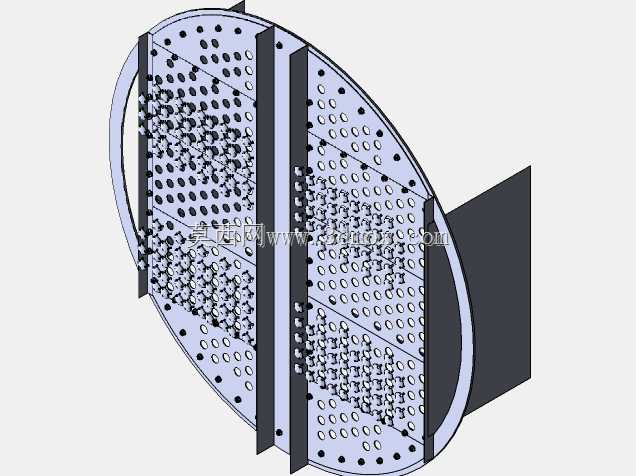

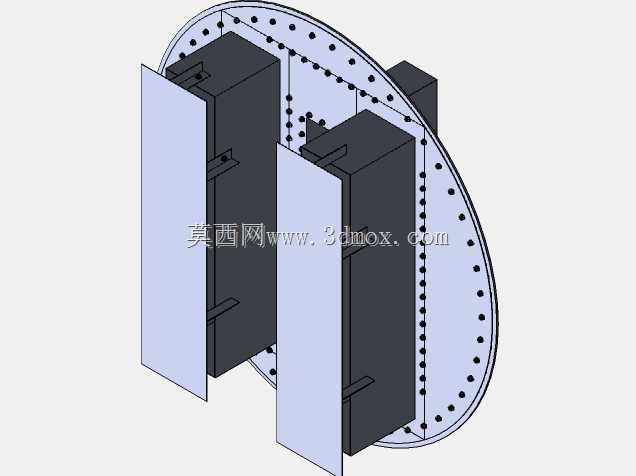

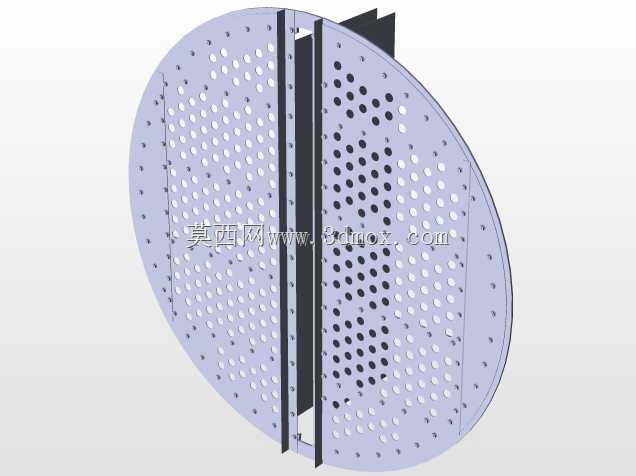

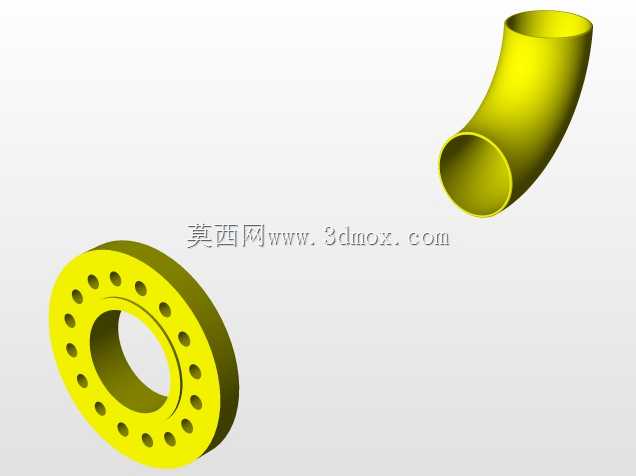

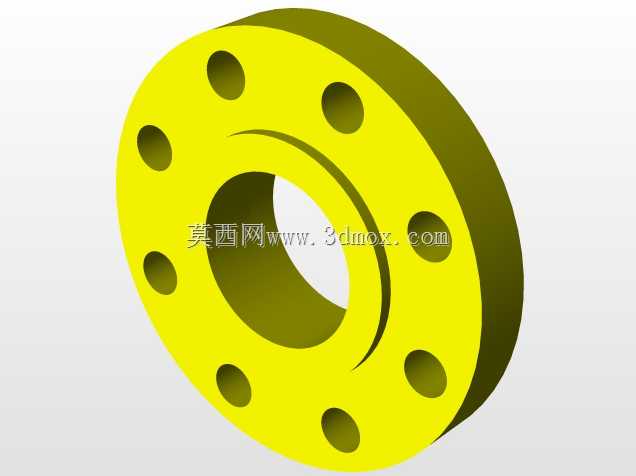

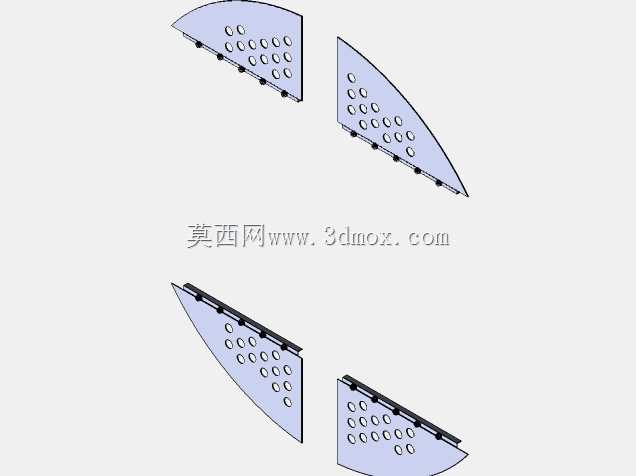

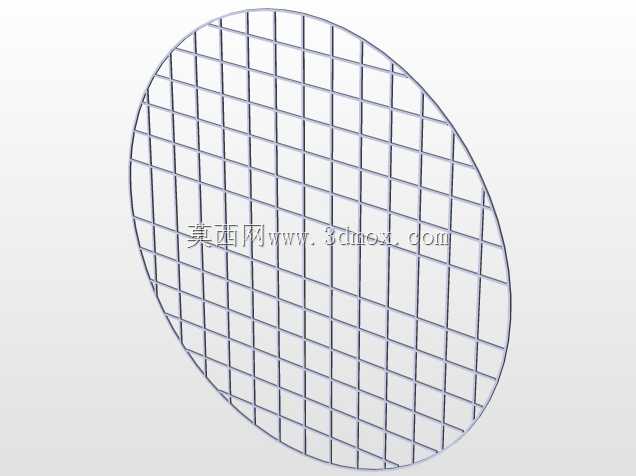

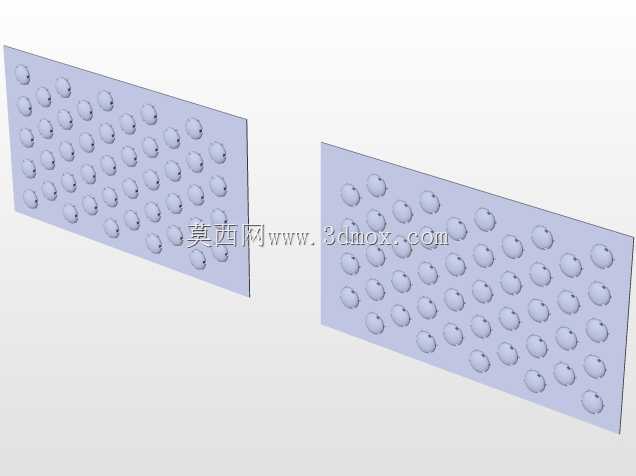

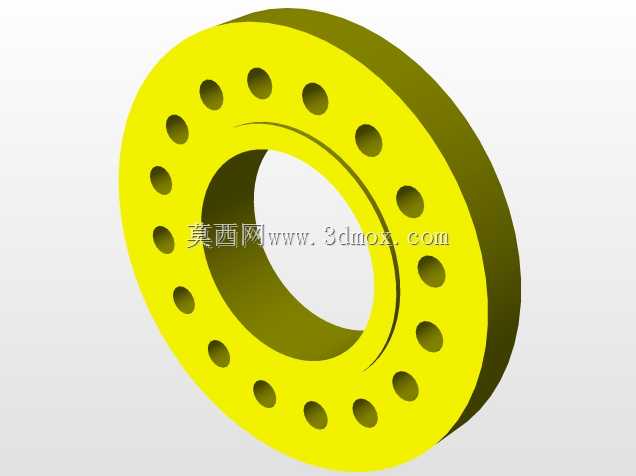

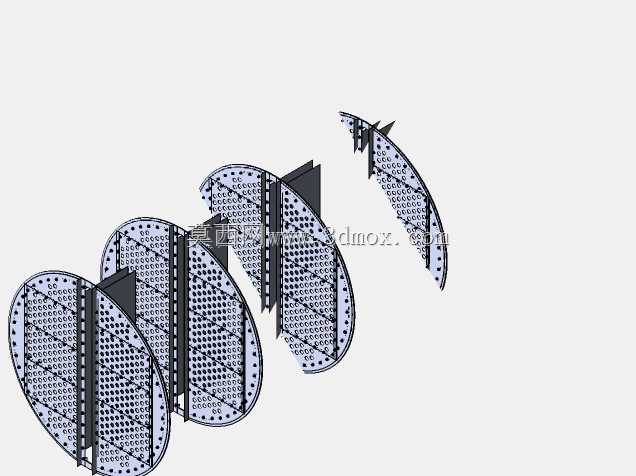

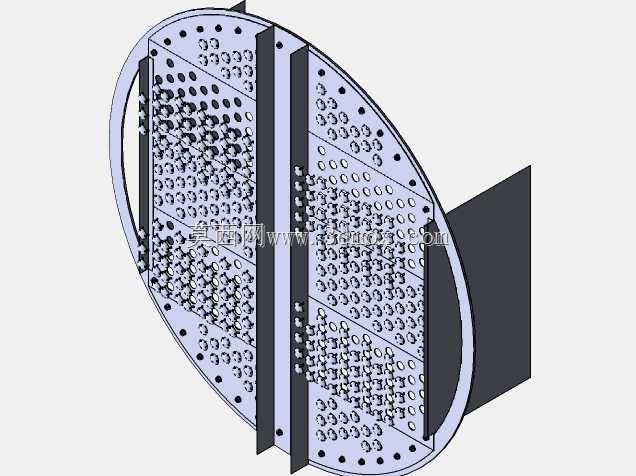

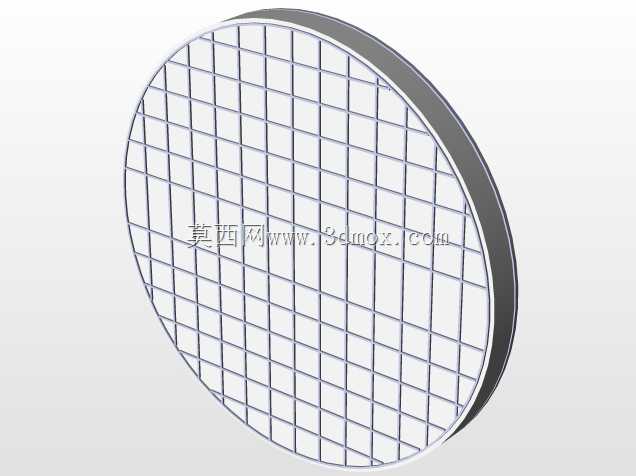

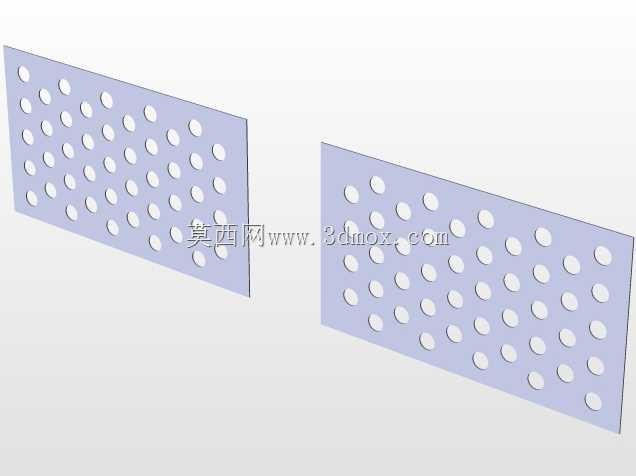

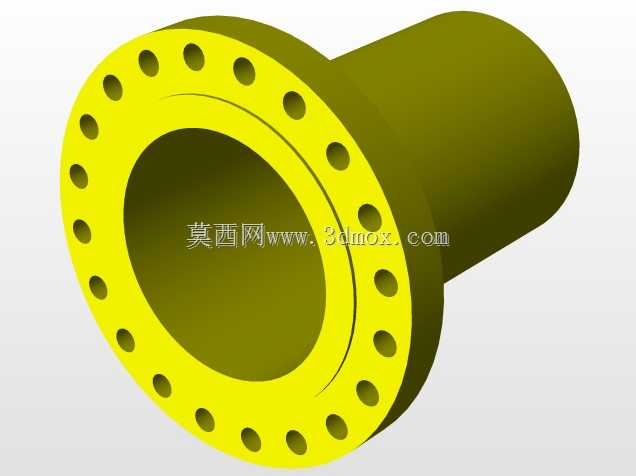

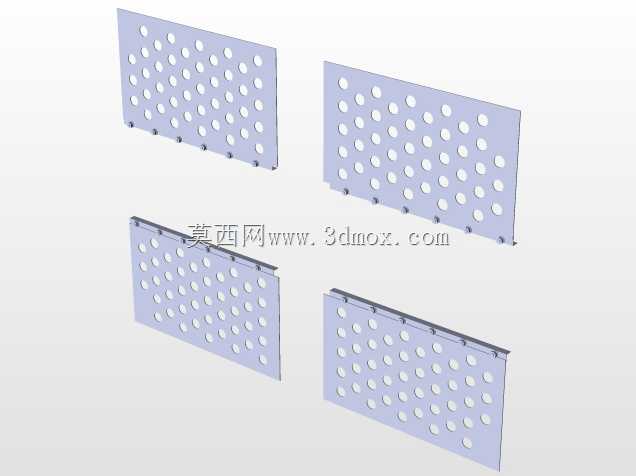

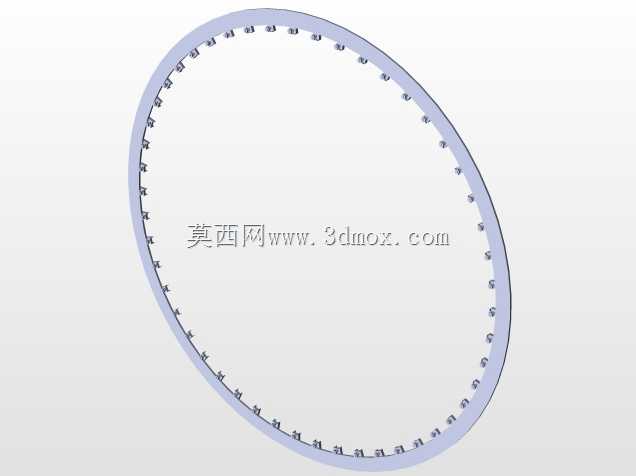

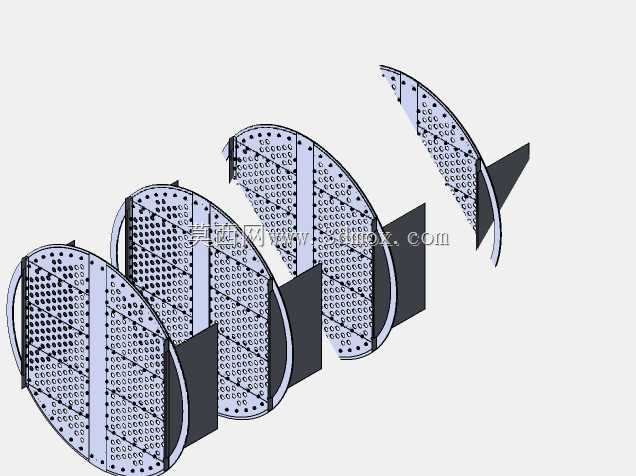

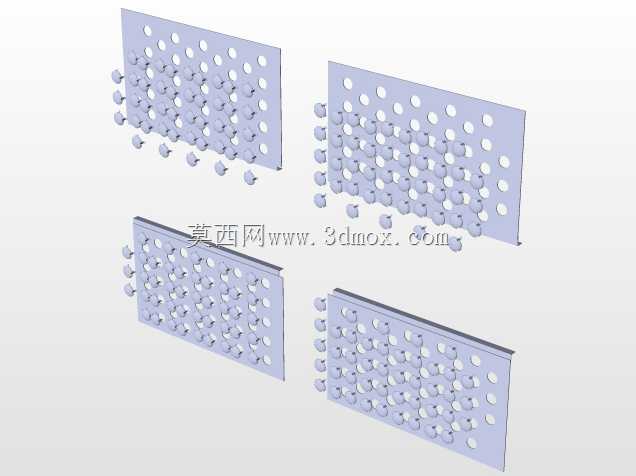

　　在实际工程选型应用中，该整流器柱可适配不同规模的间歇或连续精馏装置，根据分离物系的特性可在柱内装填规整填料、散装填料或加装塔盘结构，满足不同分离精度、处理负荷的工艺需求。安装时需注意柱体与下部塔釜的对接同轴度，连接法兰处的密封垫片需根据物料腐蚀性、操作温度压力参数匹配选型，避免运行过程中出现跑冒滴漏问题。日常运维中可通过侧壁的检测接口实时监测柱内不同高度的温度、压力参数，判断传质效率是否符合设计要求，出现工况异常时可通过手孔进行内部构件的检查与更换，无需整体切割柱体，大幅降低运维成本与停机时长。
