立式罐配套离心泵集成流体输送装置

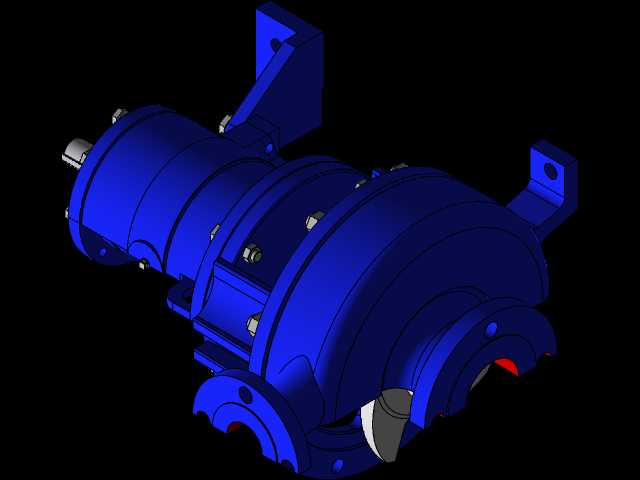

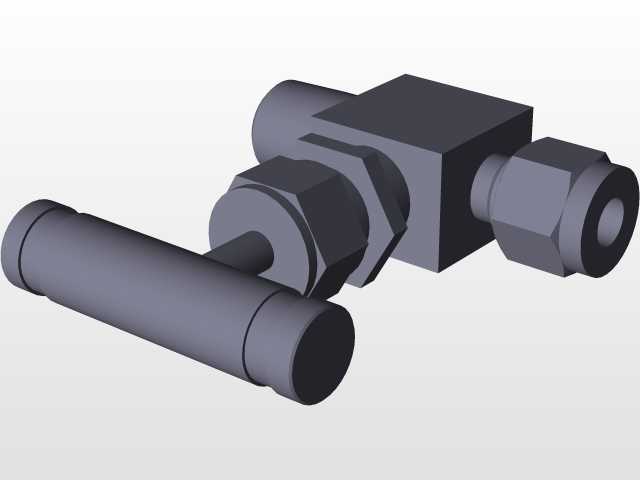

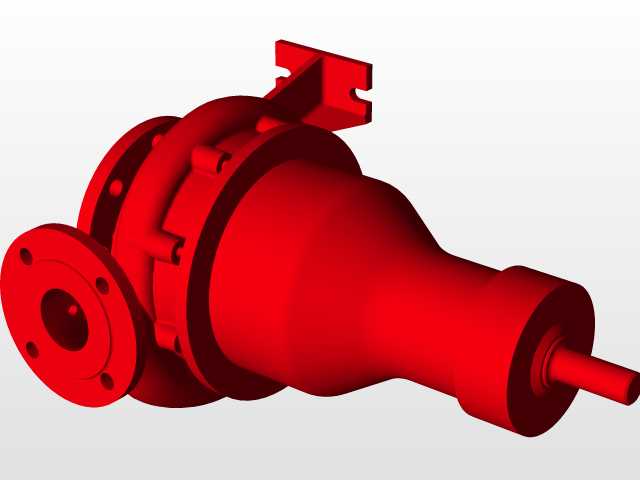

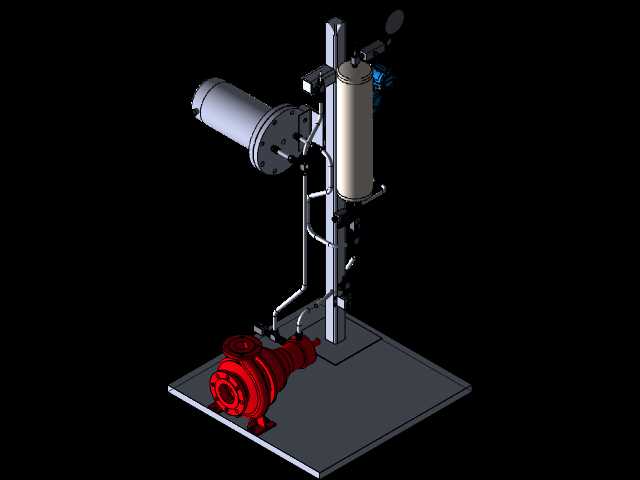

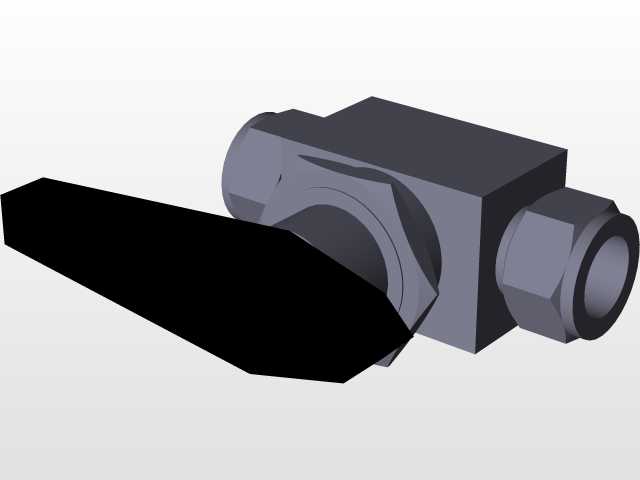

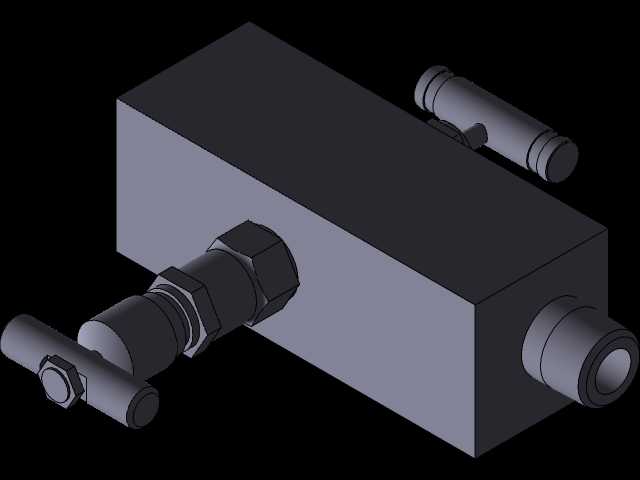

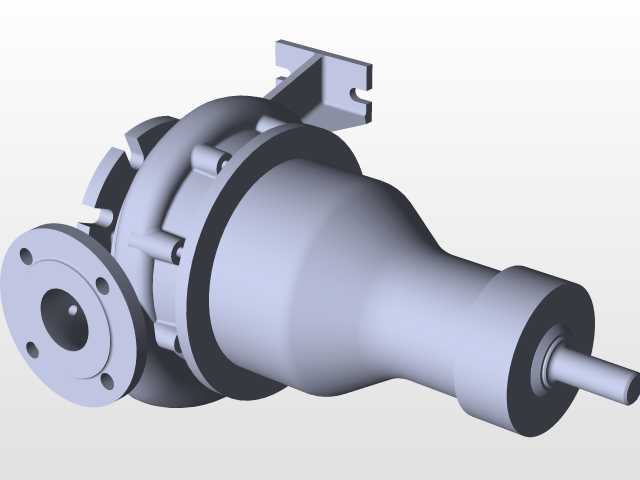

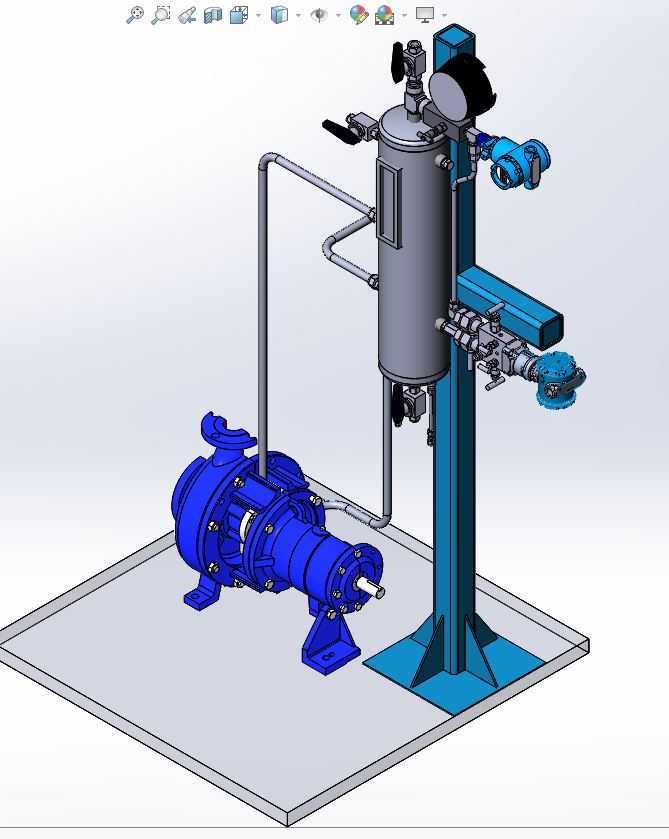

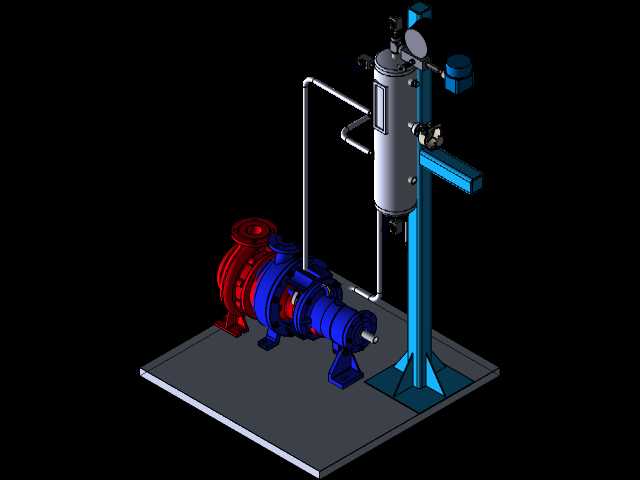

该套集成装置主要面向工业流体输送、介质循环、工艺供料类场景，常见于化工生产车间的介质输送工段、中小型水处理系统的增压循环单元、暖通配套的流体补给管路，也可适配小型生产制程中的物料输送环节，承担带压流体的输送、管路稳压、前置过滤的复合功能，替代传统分散安装的泵、罐、阀组零散布局，减少现场管路拼接的施工量，降低管路泄漏的风险点。装置整体采用撬装式集成布局，所有部件统一安装在一块方形金属安装底板上，底板预留对应安装孔位，可直接通过膨胀螺栓固定在混凝土地面或者钢制设备平台上，无需额外搭建复杂的安装支架，整体安装边界规整，横向与纵向占用空间紧凑，适合厂房内预留空间有限的安装点位，现场接管仅需对接装置的进出液管路接口即可完成主体安装，大幅缩短现场施工的周期。装置左侧为卧式离心泵单元，泵体采用端吸式结构设计，泵脚与底板直接刚性固定，泵轴端预留动力对接位，可配套对应功率的驱动电机，泵体进出口通过成型金属管路与右侧立式罐体连通，管路采用硬管折弯成型，减少不必要的接头数量，降低管路沿程阻力损失，同时管路走向贴合罐体与泵体的轮廓布局，避免额外突出的结构造成安装干涉。右侧立式罐体为承压式结构，罐体通过立式方管支架固定在底板上，支架底部做加宽法兰式固定结构，保证罐体运行时的稳定性，罐体顶部配置排气阀、压力表接口、控制阀门，可实时监测罐内压力、排出管路积气，罐体侧部分层布置多组控制阀门与执行机构，可实现管路通断控制、流量调节、压力泄压的功能，罐体下部设置排污接口，方便日常维护时排空罐内残留介质、清理沉积杂质。整套装置在设计时充分考虑日常运维的便利性，阀门操作位、仪表观测位均朝向操作人员的常规站立侧，无需俯身或者探身即可完成操作与读数，泵体与罐体之间预留足够的操作空间，方便后期拆卸检修泵体密封、更换阀门配件，管路的弯曲半径均符合流体输送的设计规范，避免直角弯造成的介质流道突变，减少介质输送过程中的湍流与压力损失，保证泵组运行时的流道顺畅，降低运行过程中的振动与噪音。罐体与泵体的连接管路设置支撑结构，避免管路重量长期作用在泵体进出口法兰上造成法兰密封面变形泄漏，支架与罐体、泵体的连接位置均设置减震垫，减少泵组运行时的振动传递到底板与安装基础，提升整套装置运行的稳定性。
