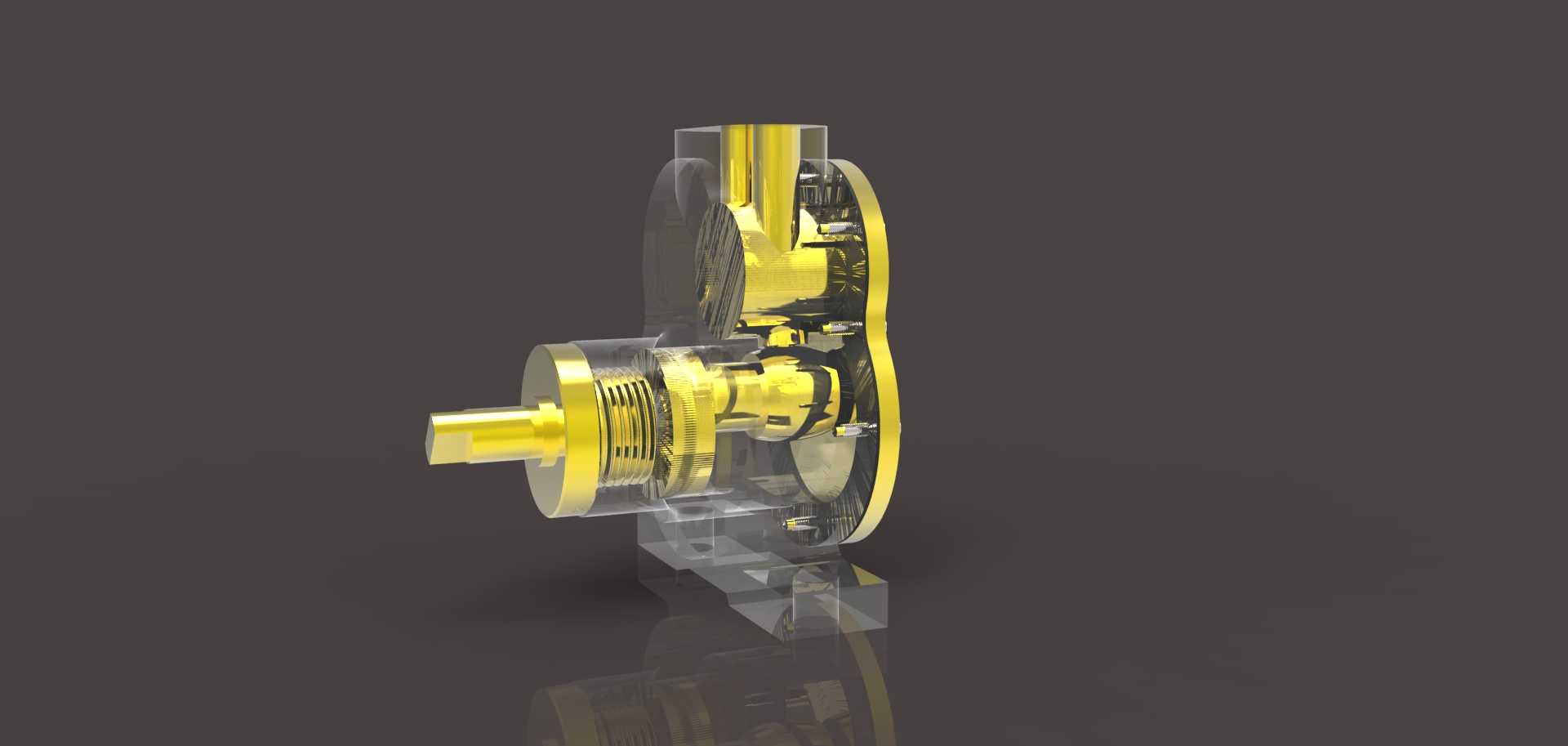

透明剖视结构活塞油泵三维设计

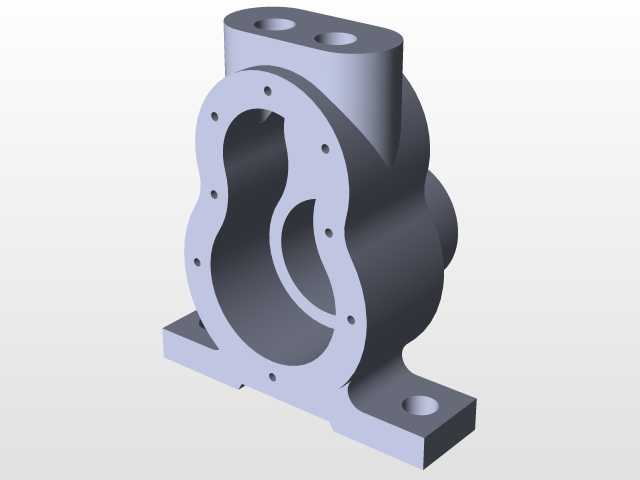

这款活塞油泵主要应用于中小型液压系统、润滑供油回路以及小型燃油输送场景，在机床润滑系统、小型工程机械液压单元、农业机具燃油供给模块中都能见到这类泵的身影，核心作用是通过活塞的往复运动改变泵腔容积，完成流体介质的吸入与加压输出，为后端管路提供稳定压力的油液供给，保障整个回路的介质循环与压力维持。从功能特性来看，这款活塞油泵采用了偏心轮驱动活塞往复的经典结构，进油口与出油口设置了单向阀结构，能够有效避免油液倒流，保证输出压力的稳定性，泵体内部的传动齿轮组、活塞复位弹簧、偏心驱动轴等部件布局紧凑，在有限的空间内完成动力输入到流体加压的完整传动链路，同时透明外壳的设计能够直观展示内部各部件的运动配合关系，方便理解泵的工作原理。在设计思路上，这款模型优先考虑了结构的直观展示性，将泵体外壳部分做了透明化处理，把内部的传动机构、活塞组件、阀组结构完整呈现出来，既还原了活塞油泵的真实工作结构，又能让观察者清晰看到各部件的运动轨迹与配合关系；驱动端的输入轴采用了标准的轴伸设计，能够匹配常规的联轴器或带轮连接，方便与不同的动力源对接。从安装边界来看，泵体底部设置了一体化的安装支座，支座上预留了标准的安装孔位，能够直接固定在安装基面或设备机架上，整体外形尺寸适配中小型设备的安装空间，进油与出油接口采用了同轴布局的设计，能够简化外接管路的布置，减少管路弯折带来的流阻损失；泵体的整体轮廓做了圆弧过渡处理，既避免了尖锐边角带来的安装磕碰问题，也能在一定程度上降低工作过程中的应力集中，提升泵体的结构强度。在实际使用场景中，这类活塞油泵能够适配粘度范围较宽的油液介质，既可以为设备的运动部件提供压力润滑，也能在小型液压回路中作为动力源驱动小型液压执行元件动作，稳定的输出压力能够保障后端设备运行的平顺性，紧凑的结构设计也让它能够安装在空间较为局促的设备内部，不会占用过多的设备安装空间。
